Paper-Real-Time Scene Text Detection with Differentiable Binarization

论文阅读。

资源

正文

Abstract

  • 基于分割的场景文本检测(可以获得像素级别的预测)可以更精确地描述曲线文本等各种形状的场景文本
  • 二值化的后处理对于基于分割的检测至关重要,该检测将分割方法产生的概率图转换为文本的边界框/区域
  • 提出了一个名为可微分二值化(DB)的模块,它可以在分割网络中执行二值化过程
  • 好使。

Introduction

本文的主要贡献是提出了可微的 DB 模块,它使二值化过程在 CNN 中可以端到端训练。

webp
webp

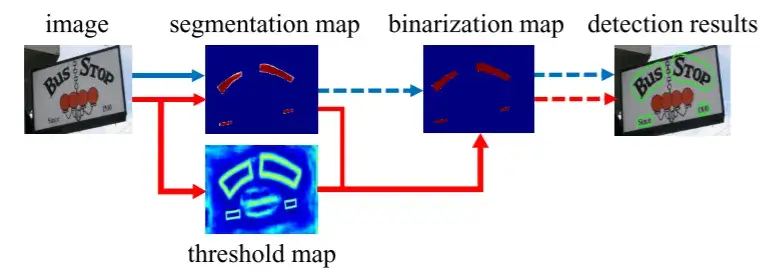

  • 大多数现有的检测方法使用类似的后处理流水线,如图所示(蓝色箭头后面):
    • 首先,它们设置了一个固定的阈值,用于将分割网络生成的概率图转换为二值图像;
    • 然后,使用像素聚类等启发式技术将像素分组到文本实例中。
  • 或者,我们的流水线(如图中的红色箭头所示)旨在将二值化操作插入到分割网络中进行联合优化。通过这种方式,可以自适应地预测图像每个位置的阈值,这可以完全区分像素与前景和背景。然而,标准的二值化函数是不可微的,我们提出了一种称为可微分二值化(DB)的近似函数,当与分割网络一起训练时,它是完全可微的。

本文的主要贡献是提出了可微分的 DB 模块,这使得二值化过程在 CNN 中端到端可训练。

最近的场景文本检测方法大致可以分为两类:基于回归(Regression-based)的方法和基于分割(Segmentation-based)的方法。

  • 基于回归 Regression 的方法是一系列直接回归文本实例的边界框的模型。

  • 基于分割 Segmentation 的方法通常结合像素级预测和后处理算法来获得边界框

  • 快速的场景文本检测方法注重准确性和推理速度。

Methodology

webp
webp
python
# -*- coding: utf-8 -*-
# @Time    : 2019/8/23 21:57
# @Author  : zhoujun
from addict import Dict
from torch import nn
import torch.nn.functional as F

from models.backbone import build_backbone
from models.neck import build_neck
from models.head import build_head


class Model(nn.Module):
    def __init__(self, model_config: dict):
        """
        PANnet
        :param model_config: 模型配置
        """
        super().__init__()
        model_config = Dict(model_config)  # 一个配置字典,用于指定模型的结构。转换为 Dict 对象,方便通过属性访问。
        # 从配置字典中提取 backbone、neck 和 head 的类型,并分别从配置中删除它们。
        backbone_type = model_config.backbone.pop('type')
        neck_type = model_config.neck.pop('type')
        head_type = model_config.head.pop('type')
        # 使用 build_backbone、build_neck 和 build_head 函数构建模型的不同部分。
        self.backbone = build_backbone(backbone_type, **model_config.backbone)
        self.neck = build_neck(neck_type, in_channels=self.backbone.out_channels, **model_config.neck)
        self.head = build_head(head_type, in_channels=self.neck.out_channels, **model_config.head)
        # self.name 存储了模型的名字,由 backbone、neck 和 head 的类型组合而成。
        self.name = f'{backbone_type}_{neck_type}_{head_type}'

    def forward(self, x):
        _, _, H, W = x.size()  # x 是输入的张量,尺寸为 [batch_size, channels, height, width]。
        backbone_out = self.backbone(x)  # 使用 self.backbone 处理输入,得到 backbone_out。
        neck_out = self.neck(backbone_out)  # 使用 self.neck 处理 backbone_out,得到 neck_out。
        y = self.head(neck_out)  # 使用 self.head 处理 neck_out,得到最终输出 y。
        y = F.interpolate(y, size=(H, W), mode='bilinear', align_corners=True)  # F.interpolate 用于将输出 y 的尺寸调整为与输入 x 相同,以保持空间分辨率一致。
        return y  # 最终返回调整后的 y。


if __name__ == '__main__':
    import torch

    device = torch.device('cpu')  # 创建一个 CPU 设备(可以改为 GPU)。
    x = torch.zeros(2, 3, 640, 640).to(device)  # 创建一个大小为 [2, 3, 640, 640] 的零张量作为输入。

    model_config = {
        'backbone': {'type': 'resnest50', 'pretrained': True, "in_channels": 3},
        'neck': {'type': 'FPN', 'inner_channels': 256},  # 分割头,FPN or FPEM_FFM
        'head': {'type': 'DBHead', 'out_channels': 2, 'k': 50},
    }
    model = Model(model_config=model_config).to(device)  # 初始化 Model 对象,传入配置字典。
    import time  # 测量前向传播的时间。

    tic = time.time()
    y = model(x)
    # 打印出前向传播的时间、输出的形状、模型的名称和模型的详细结构。
    print(time.time() - tic)
    print(y.shape)
    print(model.name)
    print(model)
    #(可选)将模型的状态字典保存到文件 PAN.pth。
    # torch.save(model.state_dict(), 'PAN.pth')

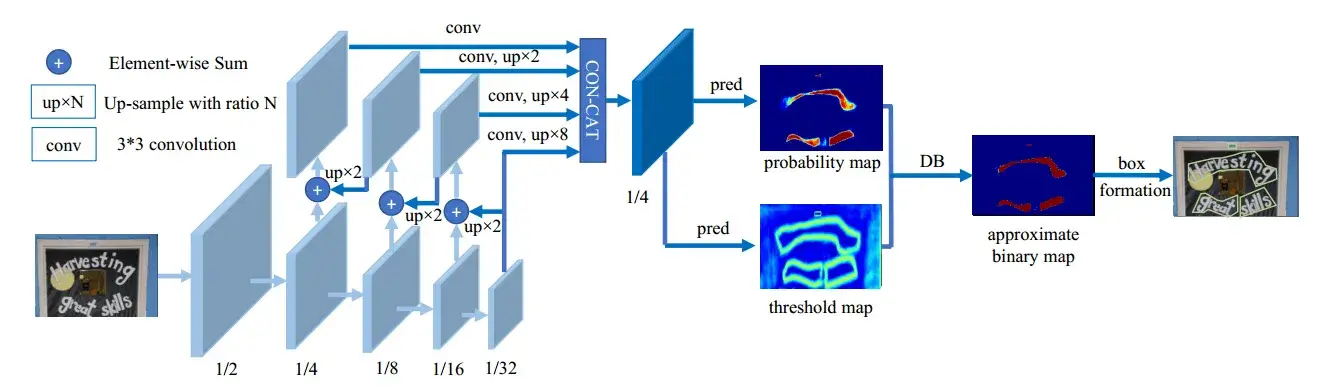

  1. 将输入图像输入到 feature-pyramid back-bone 中

  2. 金字塔特征被上采样到相同的尺度并级联以产生特征 FF

  3. 特征 FF 被用于预测概率图 probability map PP 和阈值图 threshold map TT

  4. DB 通过 PP 和 FF 计算近似二值映射,得到近似二值图 approximate binary map B^\hat B

  • 在 train 期间,监督应用于 PP、TT 和 B^\hat B,其中 PP 和 B^\hat B 共享相同的监督

  • 在 inference 期间,通过框公式化模块可以容易地从 B^\hat B 或 PP 中获得边界框

Binarization

Standard binarization

就是一刀切。

Bi,j={1if Pi,j>=t0otherwise.B_{i,j}=\left\{\begin{matrix} 1 & \mathrm{if}\ P_{i,j}>=t\\ 0 & \mathrm{otherwise.}\end{matrix}\right.

给定由分割网络产生的概率图 P∈RH×WP\in R^{H\times W},其中 HH 和 WW 表示图的高度和宽度,必须将其转换为二值图 P∈RH×WP\in R^{H\times W},其中值为 11 被认为是有效的文本区域。其中 tt 是预定义的阈值,(i,j)(i,j) 表示 map 中的坐标点。

Differentiable binarization

上式不可微分,在 train 过程中就不可以与分割网络一起进行优化,因此,我们建议使用阶跃函数进行二值化:

B^i,j=11+e−k(Pi,j−Ti,j)\hat B_{i,j}=\frac{1}{1+e^{-k(P_{i,j}-T_{i,j})}}

其中 B^\hat B 是近似二进制映射;TT 是从网络学习的自适应阈值映射;kk 表示放大因子。kk 根据经验设置为 50。

python
def step_function(self, x, y):
    return torch.reciprocal(1 + torch.exp(-self.k * (x - y)))
    # 这个 step_function 就是 Differentiable binarization 的公式
webp

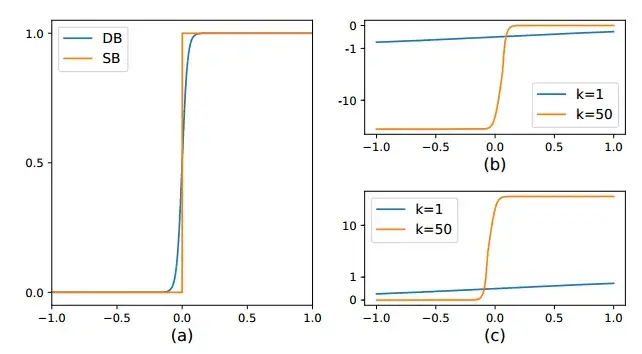

DB 的 k 越大,越接近于 Standard Binarization

DB 提高性能的原因可以通过梯度的反向传播来解释。以二元交叉熵损失为例。定义 f(x)=11+e−kxf(x)=\frac{1}{1+e^{-kx}} 作为我们的 DB 函数,其中 x=Pi,j−Ti,jx=P_{i,j}-T_{i,j}。那么正标签的损失 l+l_{+} 和负标签的损失 l−l_{−} 分别为:

l−=−log⁡(1−11+e−kx)l_{-}=-\log\left(1-\frac{1}{1+e^{-kx}}\right)

我们可以很容易地用链式法则计算损失的微分:

∂l+∂x=−kf(x)e−kx∂l−∂x=kf(x)\begin{aligned}&\frac{\partial l_+}{\partial x}=-kf(x)e^{-kx}\\&\frac{\partial l_-}{\partial x}=kf(x)\end{aligned}

l+l_{+} 和 l−l_{−} 的微分中我们可以看出:

  1. 梯度被放大因子 kk 放大;
  2. 梯度的放大对于大多数错误预测的区域都是显著的(对于 L+L_+,x<0x < 0;对于 L−L_-,x>0x > 0),从而有利于优化,并有助于产生更独特的预测。此外,当 x=Pi,j−Ti,jx = P_{i,j} − T_{i,j} 时,PP 的梯度在前景和背景之间受到 TT 的影响和重新缩放。

Adaptive threshold

自适应阈值。

Deformable convolution

可变形卷积可以为模型提供灵活的感受野,这对极端长宽比的文本实例尤其有益。接下来,在 ResNet-18 或 ResNet-50 主干中的 conv3、conv4 和 conv5 阶段,在所有 3×3 卷积层中应用调制可变形卷积。

Label generation

webp

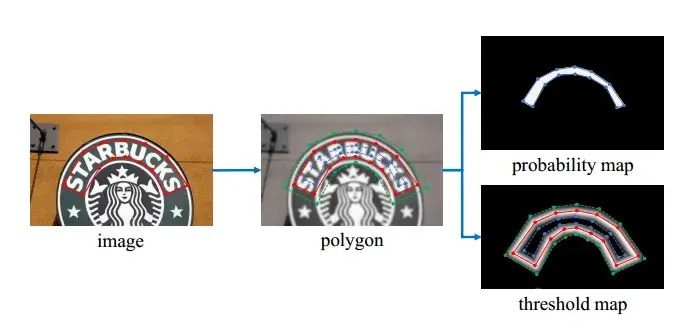

Label generation。文本多边形的注释以红线显示。收缩和展开的多边形分别显示为蓝线和绿线

概率图的标签生成受到 PSENet 的启发。给定一个文本图像,其文本区域的每个多边形由一组线段描述:

G={Sk}k=1nG=\{S_k\}^n_{k=1}

nn 是顶点的数量,在不同的数据集中可能不同,例如,ICDAR 2015 数据集为 4(Karatzas 等人),CTW1500 数据集为 16。

通过使用 Vatti 剪裁算法将多边形 GG 缩小为 GsG_s 来生成正区域。收缩的偏移量 DD 是根据原始多边形的周长 LL 和面积 AA 计算得出的:

D=A(1−r2)LD=\frac{A(1-r^2)}{L}

其中 rr 是收缩率,根据经验设置为 0.4。

通过类似的过程,我们可以为阈值映射生成标签。首先,将文本多边形 GG 以与 GdG_d 相同的偏移量 DD 展开。我们将 GsG_s 和 GdG_d 之间的间隙视为文本区域的边界,其中可以通过计算到 GG 中最近线段的距离来生成阈值图的标签。


在 data_loader 中实现。

  • 根据人工标记的 gt 框(一系列坐标点),进行一些膨胀(dilate)和缩小(shrink)的操作
  • 做一些 gt 框内的计算来得到 probability_map 和 threshold_map

Optimization

损失函数 LL 可以表示为概率映射 LsL_s 的损失、二进制映射 LbL_b 的损失和阈值映射 LtL_t 的损失的加权和

L=Ls+α×Lb+β×LtL=L_s+\alpha\times L_b+\beta\times L_t

α\alpha 和 β\beta 分别取 1.0 和 10。

对 LsL_s 和 LbL_b 都应用了二进制交叉熵(BCE)损失:

Ls=Lb=Σi∈Slyilog⁡xi+(1−yi)log⁡(1−xi)L_s=L_b=\Sigma_{i\in S_l}y_i\log x_i+(1-y_i)\log(1-x_i)

python
class BalanceCrossEntropyLoss(nn.Module):
    # 这个损失函数是交叉熵损失的一个平衡版本,用于处理类不平衡问题。它在计算损失时对正样本和负样本进行不同的加权,以便在训练时能更好地处理类别不平衡的情况。
    '''
    Balanced cross entropy loss.
    Shape:
        - Input: :math:`(N, 1, H, W)`
        - GT: :math:`(N, 1, H, W)`, same shape as the input
        - Mask: :math:`(N, H, W)`, same spatial shape as the input
        - Output: scalar.

    Examples::

        >>> m = nn.Sigmoid()
        >>> loss = nn.BCELoss()
        >>> input = torch.randn(3, requires_grad=True)
        >>> target = torch.empty(3).random_(2)
        >>> output = loss(m(input), target)
        >>> output.backward()
    '''

    def __init__(self, negative_ratio=3.0, eps=1e-6):
        # negative_ratio:一个负样本的比例,默认值为 3.0,表示负样本的数量是正样本数量的 3 倍。
        # eps: 一个小的常数(1e-6),用于避免除零错误。
        super(BalanceCrossEntropyLoss, self).__init__()
        self.negative_ratio = negative_ratio
        self.eps = eps

    def forward(self,
                pred: torch.Tensor,  # pred: 网络的预测值,形状为 (N, 1, H, W)。
                gt: torch.Tensor,  # 目标值,形状同 pred。
                mask: torch.Tensor,  # 掩码,形状为 (N, H, W),用来指示正样本区域。
                return_origin=False):
        '''
        Args:
            pred: shape :math:`(N, 1, H, W)`, the prediction of network
            gt: shape :math:`(N, 1, H, W)`, the target
            mask: shape :math:`(N, H, W)`, the mask indicates positive regions
        '''
        # 计算正样本和负样本的数量,并使用负样本比例限制负样本的数量。
        positive = (gt * mask).byte()
        negative = ((1 - gt) * mask).byte()
        positive_count = int(positive.float().sum())
        negative_count = min(int(negative.float().sum()), int(positive_count * self.negative_ratio))
        loss = nn.functional.binary_cross_entropy(pred, gt, reduction='none')
        # 计算每个位置的二进制交叉熵损失。
        positive_loss = loss * positive.float()
        negative_loss = loss * negative.float()
        # negative_loss, _ = torch.topk(negative_loss.view(-1).contiguous(), negative_count)
        # 对正样本和负样本分别计算损失,然后将负样本的损失限制为一定的数量。
        negative_loss, _ = negative_loss.view(-1).topk(negative_count)

        # 最终计算加权的总损失并返回。
        balance_loss = (positive_loss.sum() + negative_loss.sum()) / (positive_count + negative_count + self.eps)

        if return_origin:
            return balance_loss, loss
        return balance_loss

LtL_t 被计算为扩展文本多边形 GdG_d 内的预测和标签之间的 L1L_1 距离之和:

Lt=Σi∈Rd∣yi∗−xi∗∣L_t=\Sigma_{i\in R_d}|y^*_i-x^*_i|

python
class MaskL1Loss(nn.Module):
    # 这是一个基于 L1 损失的变体,结合了掩码,仅在感兴趣的区域计算损失。
    def __init__(self, eps=1e-6):
        super(MaskL1Loss, self).__init__()
        self.eps = eps

    def forward(self, pred: torch.Tensor, gt, mask):
        # 计算预测值和真实值之间的绝对差异,并根据掩码计算加权和。
        loss = (torch.abs(pred - gt) * mask).sum() / (mask.sum() + self.eps)
        return loss

在推理阶段,我们可以使用概率图或近似二进制图来生成文本边界框,这会产生几乎相同的结果。

D′=A′×r′L′D'=\frac{A'\times r'}{L'}

其中 A’A’ 是收缩多边形的面积;L′L' 是收缩多边形的周长;r′r' 根据经验设定为 1.5。

DB_loss.py:

python
from torch import nn

from models.losses.basic_loss import BalanceCrossEntropyLoss, MaskL1Loss, DiceLoss


class DBLoss(nn.Module):
    def __init__(self, alpha=1.0, beta=10, ohem_ratio=3, reduction='mean', eps=1e-6):
        """
        Implement PSE Loss.
        :param alpha: binary_map loss 前面的系数
        :param beta: threshold_map loss 前面的系数
        :param ohem_ratio: OHEM 的比例
        :param reduction: 'mean' or 'sum'对 batch 里的 loss 算均值或求和
        """
        super().__init__()
        assert reduction in ['mean', 'sum'], " reduction must in ['mean','sum']"
        # alpha 和 beta 是控制不同损失项权重的系数。
        self.alpha = alpha
        self.beta = beta
        self.bce_loss = BalanceCrossEntropyLoss(negative_ratio=ohem_ratio)
        self.dice_loss = DiceLoss(eps=eps)
        self.l1_loss = MaskL1Loss(eps=eps)
        self.ohem_ratio = ohem_ratio  # 用于 OHEM(在线困难样本挖掘)的比例。
        self.reduction = reduction  # 指定了损失的归约方式(均值或总和)。

    def forward(self, pred, batch):
        shrink_maps = pred[:, 0, :, :]
        threshold_maps = pred[:, 1, :, :]
        binary_maps = pred[:, 2, :, :]

        loss_shrink_maps = self.bce_loss(shrink_maps, batch['shrink_map'], batch['shrink_mask'])  # 对 shrink_maps 使用交叉熵损失(OHEM)。
        loss_threshold_maps = self.l1_loss(threshold_maps, batch['threshold_map'], batch['threshold_mask'])  # 对 threshold_maps 使用 L1 损失。
        metrics = dict(loss_shrink_maps=loss_shrink_maps, loss_threshold_maps=loss_threshold_maps)  # 如果 pred 包含多于两个通道,还计算 binary_maps 的 Dice 损失。
        if pred.size()[1] > 2:
            loss_binary_maps = self.dice_loss(binary_maps, batch['shrink_map'], batch['shrink_mask'])
            metrics['loss_binary_maps'] = loss_binary_maps
            loss_all = self.alpha * loss_shrink_maps + self.beta * loss_threshold_maps + loss_binary_maps  # 汇总各个损失项,并根据是否包含 binary_maps 来调整总损失 (loss_all)。
            metrics['loss'] = loss_all  # 返回一个包含各个损失项和总损失的字典 metrics。
        else:
            metrics['loss'] = loss_shrink_maps
        return metrics

Experiments

python
from __future__ import print_function

import argparse
import os

import anyconfig


def init_args():
    parser = argparse.ArgumentParser(description='DBNet.pytorch')
    parser.add_argument('--config_file', default='config/open_dataset_resnet18_FPN_DBhead_polyLR.yaml', type=str)
    parser.add_argument('--local_rank', dest='local_rank', default=0, type=int, help='Use distributed training')

    args = parser.parse_args()
    return args


def main(config):
    # 导入必要的模块,包括模型构建、损失函数、数据加载器、训练器、后处理和评估指标。
    import torch
    from models import build_model, build_loss
    from data_loader import get_dataloader
    from trainer import Trainer
    from post_processing import get_post_processing
    from utils import get_metric
    # 检查是否有多个 GPU,如果有,则初始化分布式训练环境。
    if torch.cuda.device_count() > 1:
        torch.cuda.set_device(args.local_rank)
        torch.distributed.init_process_group(backend="nccl", init_method="env://", world_size=torch.cuda.device_count(), rank=args.local_rank)
        config['distributed'] = True
    else:
        config['distributed'] = False
    config['local_rank'] = args.local_rank

    # 根据配置文件加载训练和验证数据加载器。
    train_loader = get_dataloader(config['dataset']['train'], config['distributed'])
    assert train_loader is not None
    if 'validate' in config['dataset']:
        validate_loader = get_dataloader(config['dataset']['validate'], False)
    else:
        validate_loader = None

    # 构建损失函数并将其移动到 GPU。
    criterion = build_loss(config['loss']).cuda()

    # 配置模型的输入通道数(彩色图像为 3 通道,灰度图像为 1 通道)。
    config['arch']['backbone']['in_channels'] = 3 if config['dataset']['train']['dataset']['args']['img_mode'] != 'GRAY' else 1
    model = build_model(config['arch'])

    # 构建模型、后处理函数和评估指标。
    post_p = get_post_processing(config['post_processing'])
    metric = get_metric(config['metric'])

    # 创建 Trainer 对象并开始训练。
    trainer = Trainer(config=config,
                      model=model,
                      criterion=criterion,
                      train_loader=train_loader,
                      post_process=post_p,
                      metric_cls=metric,
                      validate_loader=validate_loader)
    trainer.train()


if __name__ == '__main__':
    # 处理模块路径,确保当前目录和上级目录在 Python 路径中。
    import sys
    import pathlib
    __dir__ = pathlib.Path(os.path.abspath(__file__))
    sys.path.append(str(__dir__))
    sys.path.append(str(__dir__.parent.parent))
    # project = 'DBNet.pytorch'  # 工作项目根目录
    # sys.path.append(os.getcwd().split(project)[0] + project)

    # 使用 anyconfig 读取配置文件,并解析基础配置。
    from utils import parse_config

    args = init_args()
    assert os.path.exists(args.config_file)
    config = anyconfig.load(open(args.config_file, 'rb'))
    if 'base' in config:
        config = parse_config(config)
    # 调用 main 函数开始模型训练。
    main(config)

SynthText 是一个由 800k 张图像组成的合成数据集。这些图像是从 8k 个背景图像合成的。此数据集仅用于预训练我们的模型。

训练数据的数据扩充包括:

  1. 角度范围为 (−10∘,10∘)(-10^{\circ},10^{\circ}) 的随机旋转
  2. 随机裁剪
  3. 随机翻转
  4. 为了提高训练效率,所有处理后的图像都被重新调整为 640×640640\times 640

  • 使用 SynthText 数据集对它们进行 100k 次迭代的预训练。
  • 在 1200 个 epoch 的相应真实世界数据集上微调模型。
    • 训练批次大小设置为 16。我们遵循多学习率策略,当前迭代的学习率等于初始学习率乘以 (1−itermax_iter)power(1-\frac{iter}{max\_iter})^{power}
      • 初始学习率设置为 0.007,powerpower 为 0.9
      • 使用 0.0001 的权重衰减和 0.9 的动量。

Ablation study

证明各个模块都能提高性能。

Comparisons with previous methods

P、R、F 三个指标都最佳。

  • TP: true positive。实际为正,预测为正。
  • FP: false positive。实际为负,预测为正。
  • TN: true negative。实际为负,预测为负。
  • FN: false negative。实际为正,预测为负。

P=TPTP+FPP=\frac{TP}{TP+FP}

R=TPTP+FNR=\frac{TP}{TP+FN}

F=2PRP+RF=\frac{2PR}{P+R}


在 TotalText 下的训练结果:

MethodPRF
DB-ResNet-18 (800)88.377.982.8
DB-ResNet-50 (800)87.182.584.7

在 CTW1500 下的训练结果:

MethodPRF
Ours-ResNet18 (1024)84.877.581.0
Ours-ResNet50 (1024)86.980.283.4

Limitation

我们的方法的一个局限性是它不能处理 “文本中的文本” 的情况,这意味着一个文本实例在另一个文本例子中。尽管收缩的文本区域在文本实例不在另一个文本实例的中心区域的情况下很有帮助,但当文本实例正好位于另一个文字实例的中心区时,它会失败。这是基于分割的场景文本检测器的常见限制。

Conclusion

好使。
