【材质篇】3.1 Blender 材质基础 原理化 BSDF
-
学会如何添加和删除材质用两个节点做简单材质
-
会添加有纹理的材质
会改变纹理投影的方式和角度
-
学会使用蒙版做材质
-
做出来有凹凸感和形变的材质
-
学会做混合材质
Node Wrangler 插件
-
学会简单的 UV 绘制
Blender 使用的材质渲染器：BSDF
BSDF = BRDF（反射）+ BTDF（透射）

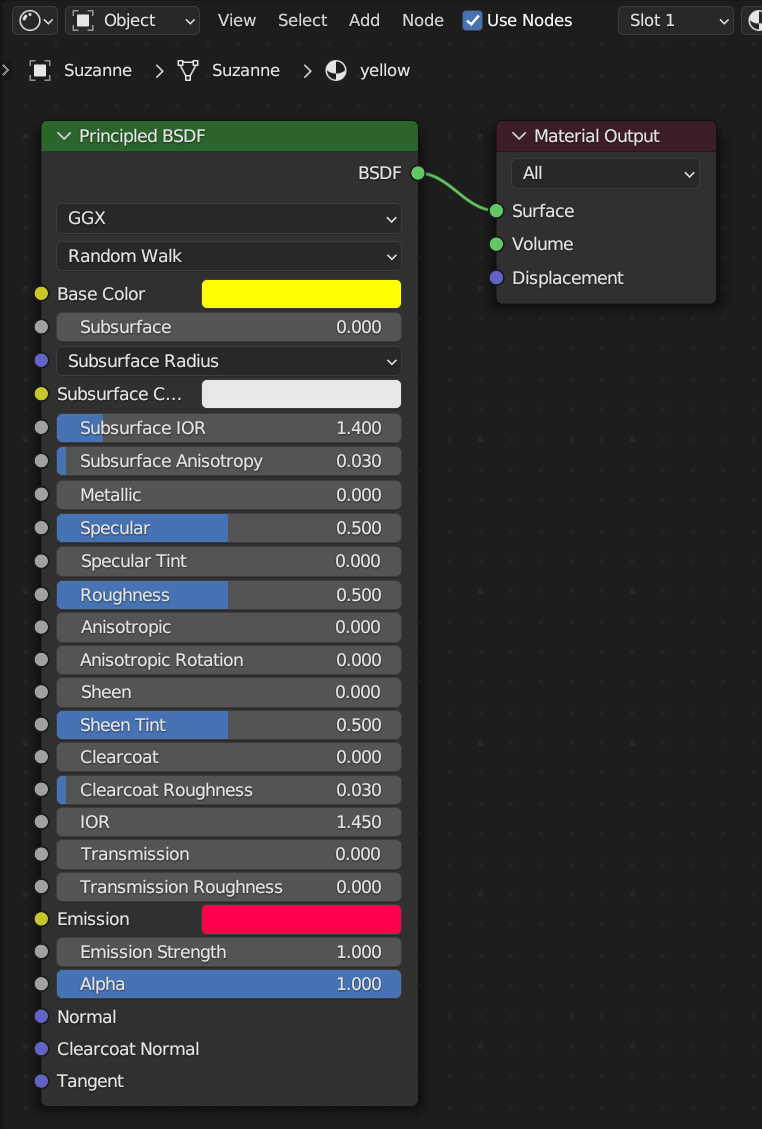

**Principled BSDF **
属性
- GGX 是一种微表面反射光照模型模型，有比较好的染效果
- 多重散射 GGX 比这个 GGX 会在多计算一些微平面间的光线反弹和散射
- 但是这个会比 GGX 慢，一般肉眼也看不出来，所以基本上就默认 GGX 就行了

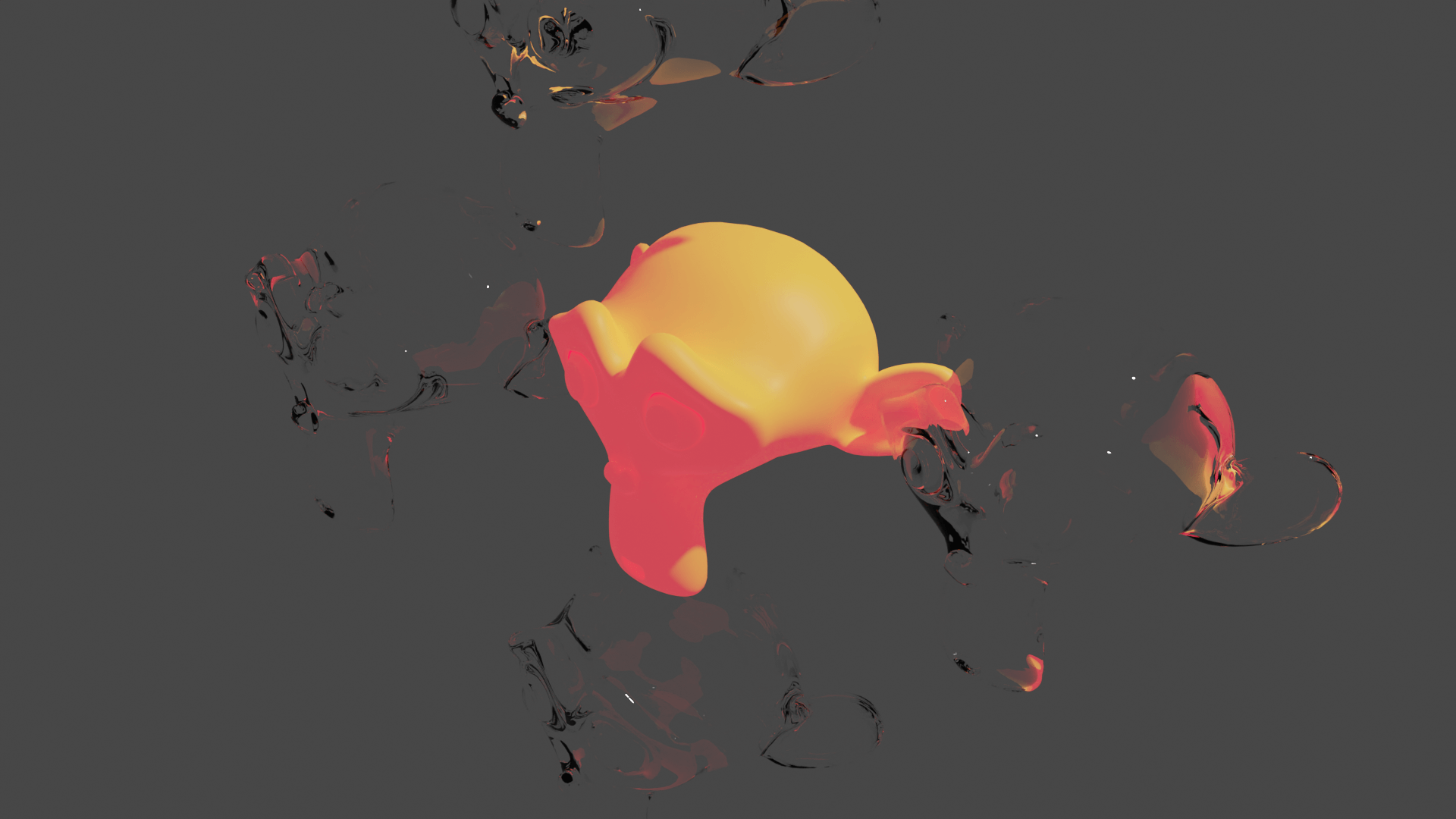

- 随机游走 Random Walk 这一种模拟次表面的渲染方式，不支持 EEVEE 染器
输入参数
- 基础色 Base Color 模型的颜色，也可以接一个颜色贴图，一般不要纯黑或者纯白
- 金属度 Metallic 0 是非金属，1 是金属，一般我们要么选 0，要么选 1
- 糙度 Roughness 0 代表越平滑，1 代表越粗糙，确定漫反射和镜面反射时候物体表面的粗糙程度
- 次表面 Subsurface 决定你的模型是不是透光的，比如皮肤，窗帘等的通透程度，一般不会调太大，没有那么通透的东西
- 次表面半径 Subsurface Radius 决定半透光散射的距离，三个值分别代表 RGB 三个通道的散射半径
- 次表面颜色 Subsurface Color 次表面颜色决定透过去的颜色是什么样的，最终显示的是跟次表面半径相乘后显示的效果
- 所以如果你想完全显示次表面颜色，次表面半径就全部设定为 1
- 次表面 IOR 次表面散射的折射率，仅支持 cycles
- 表面各向异性 Subsurface Anisotropy 次表面射的方向，仅支持 cycles
- 高光 Specular 代表物体的菲尼尔效应反射率程度，数值越大，高光反射量越大，高光越亮，因为所有物体都是有一些菲尼尔反射的，所以高光这个值不要设为零，多少给一点。默认是 0.5
- 高光染色 Specular Tint 默认不设置的时候，物理默认的高光是白色的，
- 但是你把高光染色调到 1，就会被物体本身的颜色和谐，一般金属高光会染色，非金属高光不会染色
- 各向异性过滤 Anisotropic 调大的时候可以把一点的高光转换成沿切线方向的细长高光，仅支持 cycles
- 各向异性旋转 Anisotropic Rotation 比较常使用的是金属的部分，他可以控制你的金属的高光分布的方向，仅支持 cycles
- 光泽 Sheen 用于布料的部分，调到 1，有天鹅绒的效果，控制的是相皱反光的反射数量，数值越大越明显
- 光泽染色 Sheen Tint 会把材质颜色和白色光色混合
- 清漆 Clearcoat 这个类似于给你的材质加了一层包光。多一层白色高光，常用与制作车漆材质
- 清漆粗糙度 Clearcoat Roughness 就是你加这层清漆的粗糙度，
- IOR 折射率 透明材质常用的光折射率，可以网上搜索各种材质的 IOR

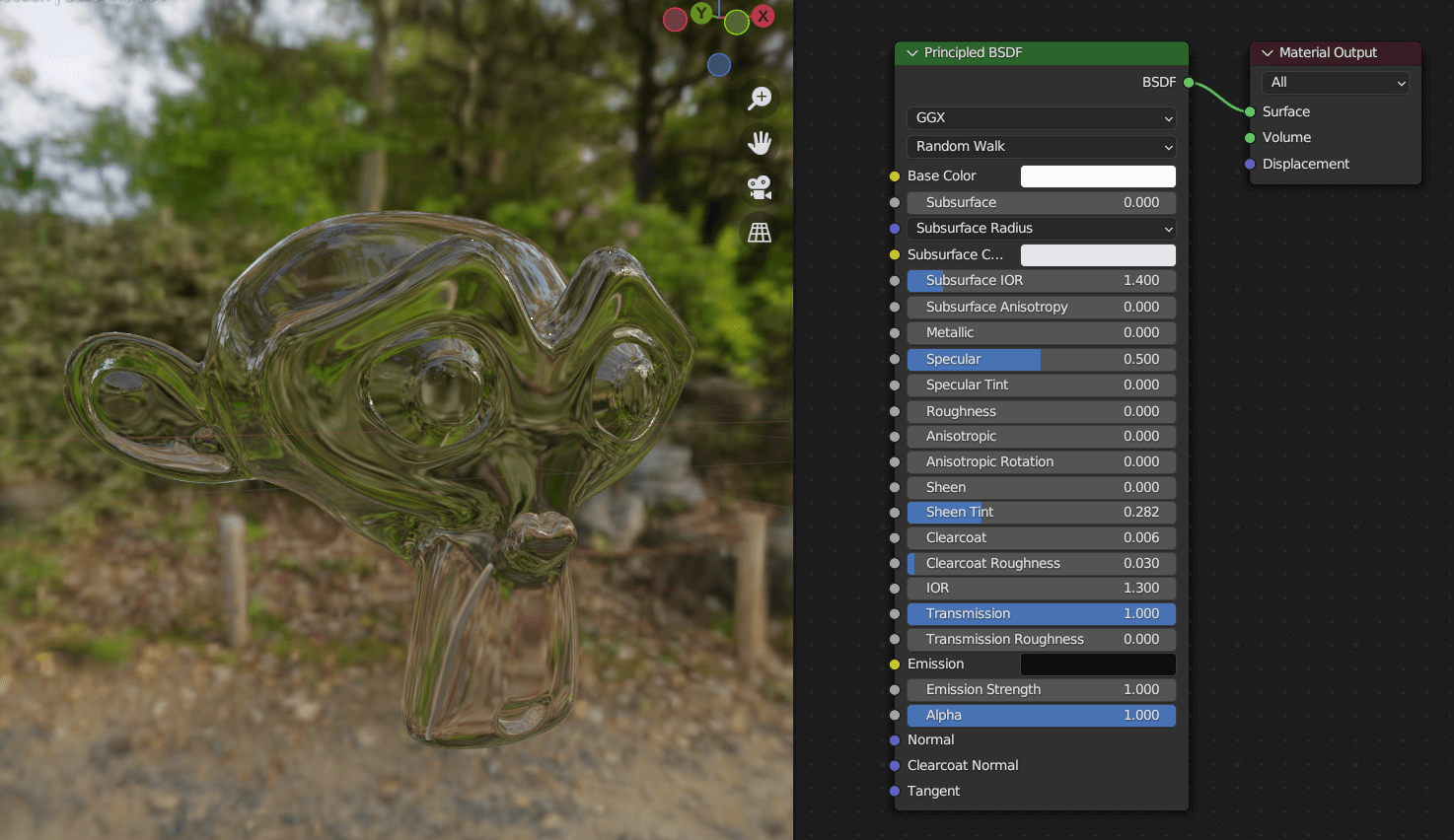

- 透射 Transmission 让你的模型透明，只有打开这个，OR 折射率和透射粗度才起作用，
- 透射粗糙度 Transmission Roughness 物体内部的粗糙度，可以做毛玻璃
- 自发光 Emission 可以发光，霓虹灯
- Alpha 默认是 1，当是 0 的时候，物体完全消失不见，
- 法向 Normal 通常这个会链接 PBR 的 normalmap 法线贴图
- 清漆法线 Clearcoat Normal 类似于汽车清漆的法线，可以接法线贴图
- 切向 Tangent 这个就是各向异性这种金属高光的方向。可以作为切向贴图接口

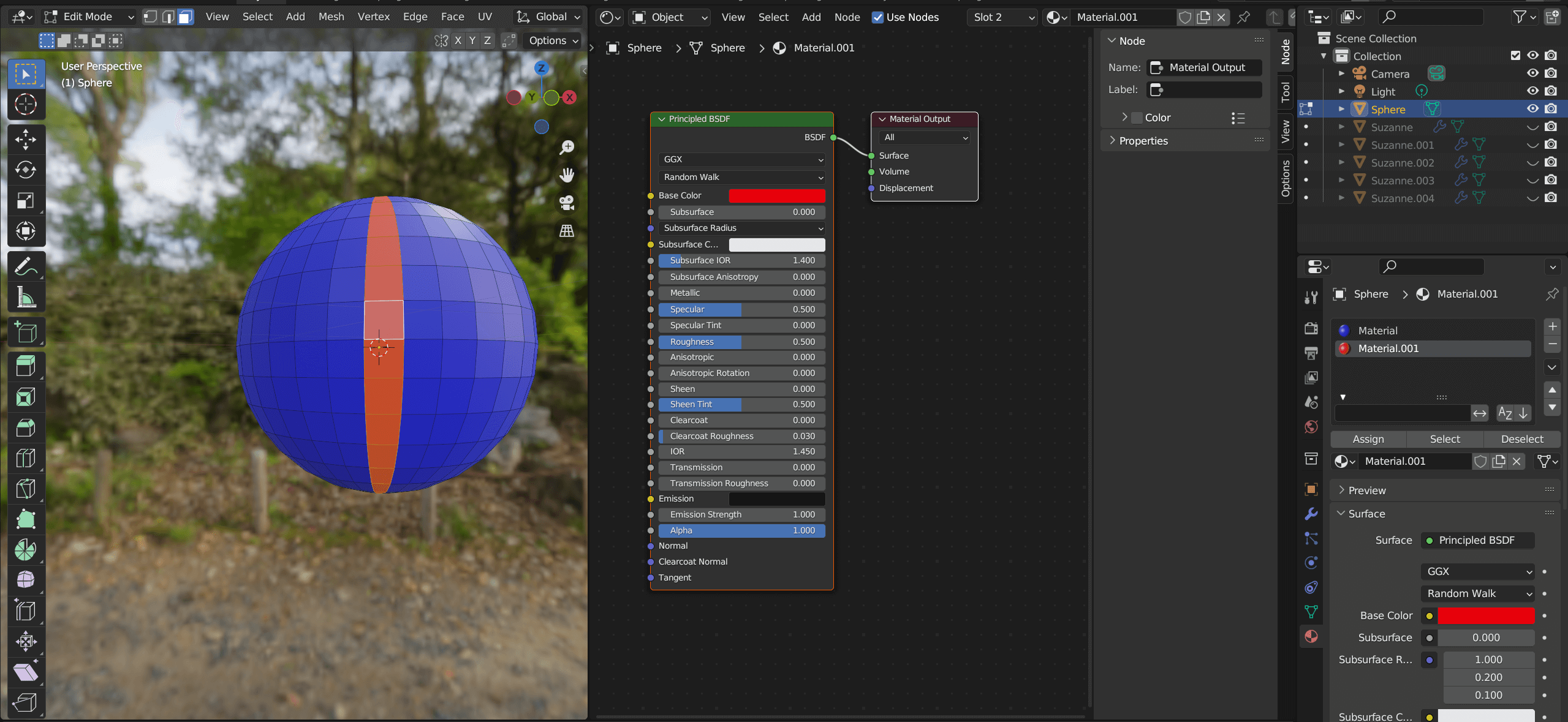

给一个模型添加多个材质：Edit Mode 选择若干面，Assign
【材质篇】3.2 添加有纹理的材质 - 纹理坐标 映射 颜色渐变

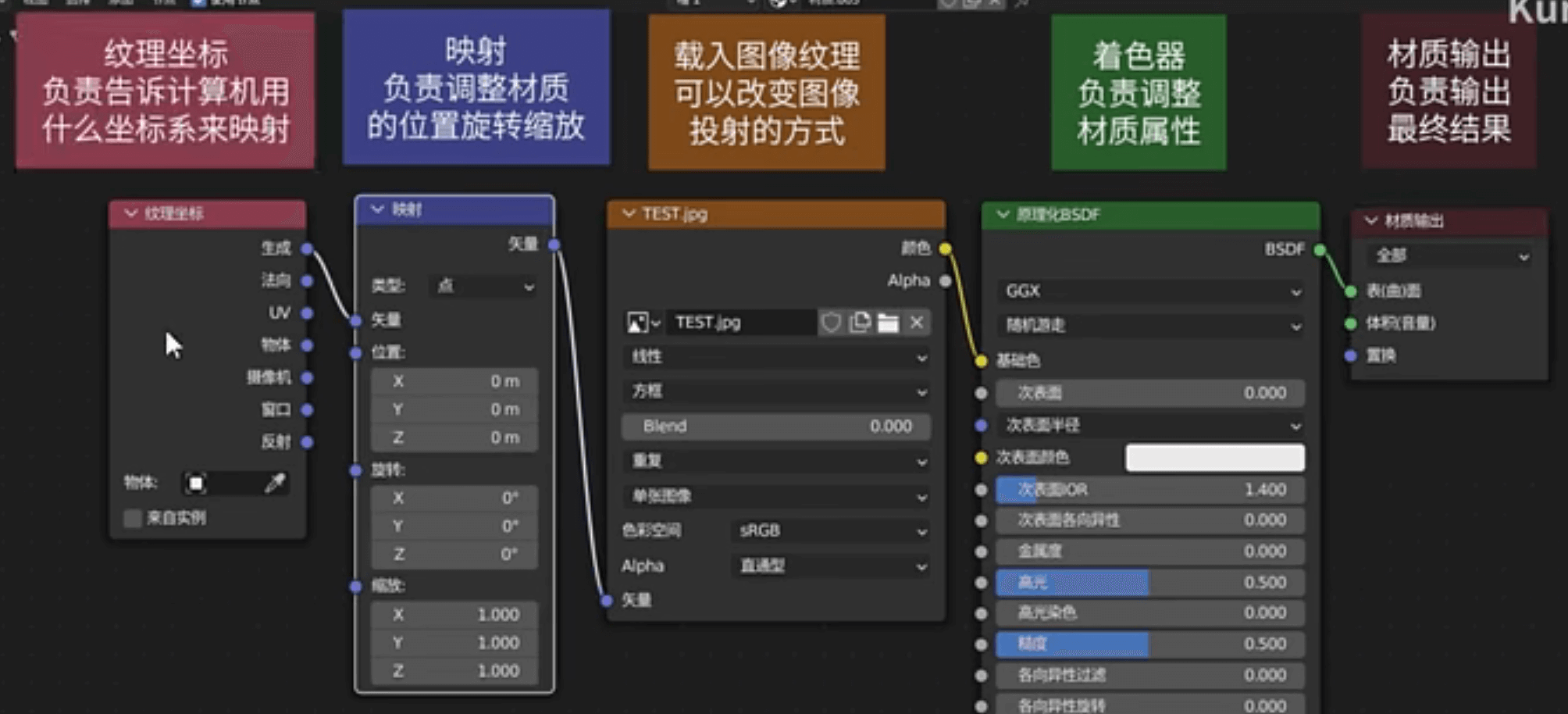

一般有纹理的材质都需要这几个节点：
- 纹理坐标 Texture Coordinate
- 映射 Mapping
- 图像纹理 Image Texture（或是其它）
- 着色器 Principled BSDF
- 材质输出 Material Output

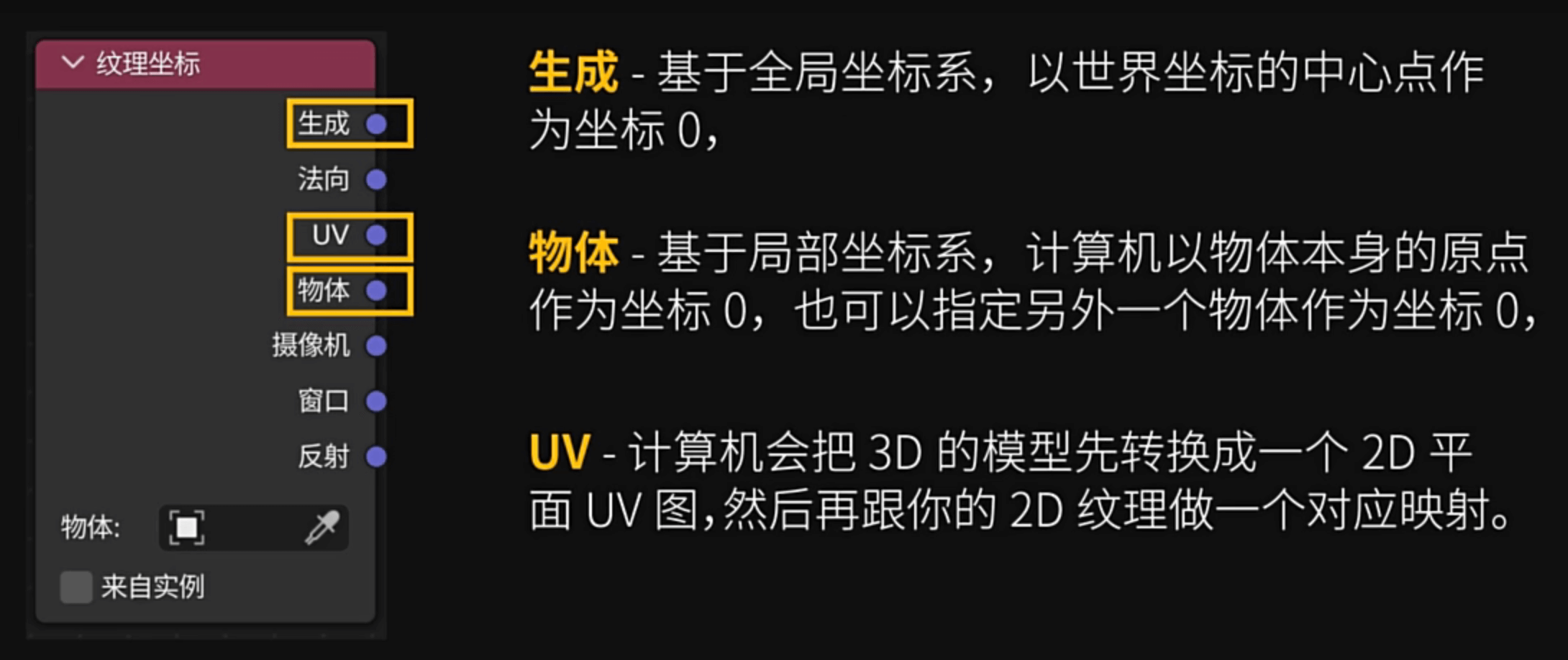

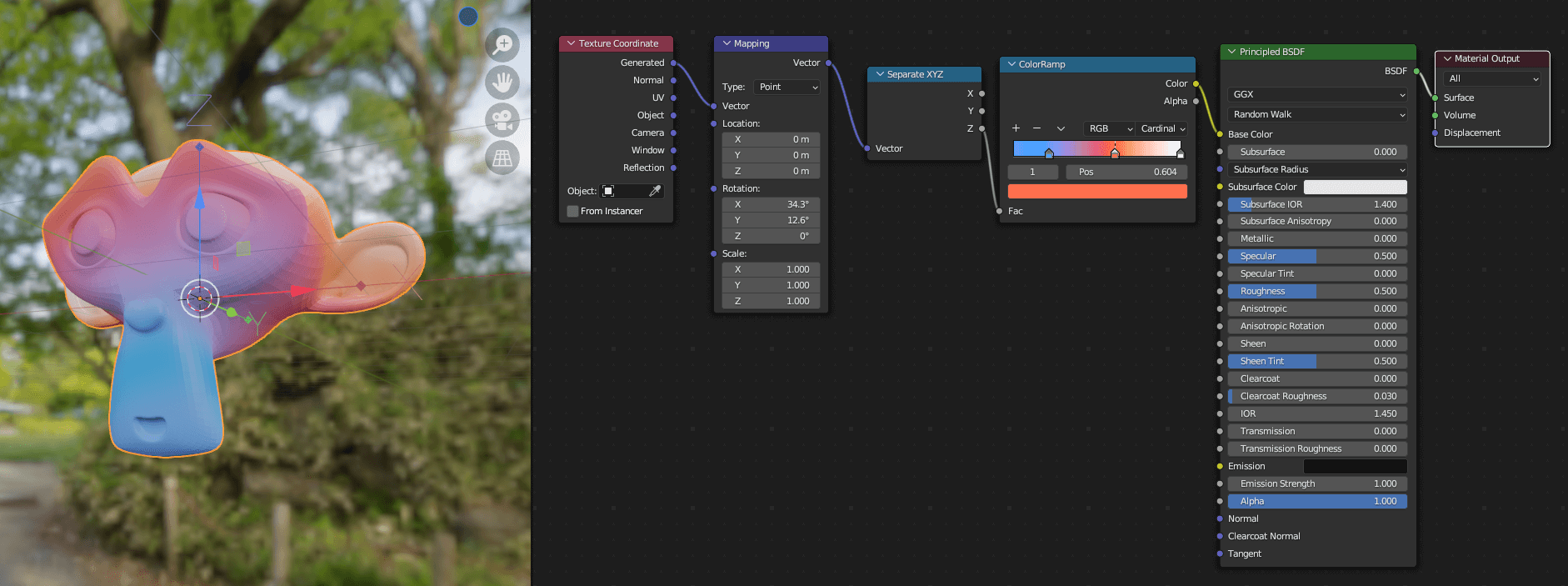

纹理坐标
渐变纹理
-
ColorRamp
-
Separate XYZ

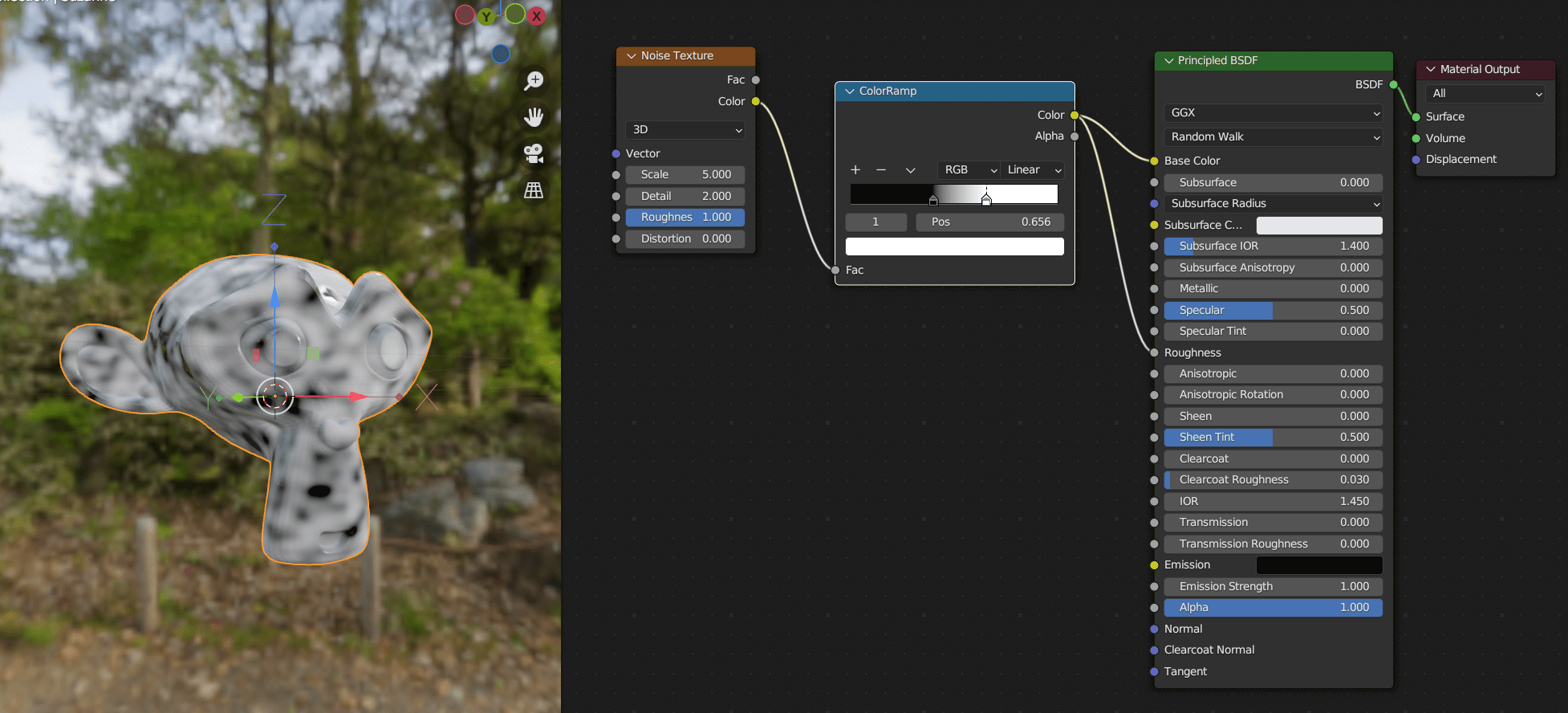

程序化纹理：噪波纹理
- Noise Texture
- ColorRamp
- 将颜色改为黑白的
- 黑白的颜色也可以连接到 Roughness 上，黑表示光滑，白表示粗糙

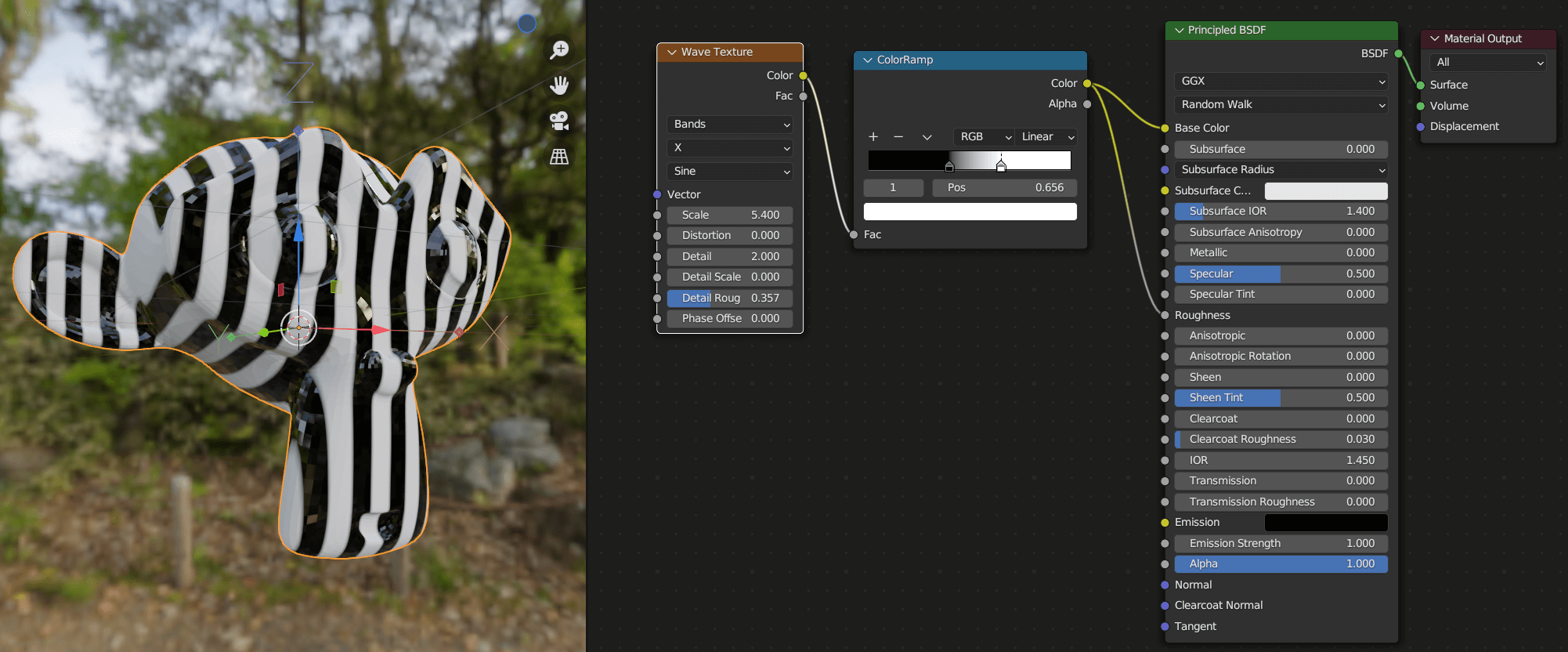

程序化纹理：波浪纹理
- Wave Texture
- ColorRamp
【材质篇】3.3 用蒙版做纹理的叠加

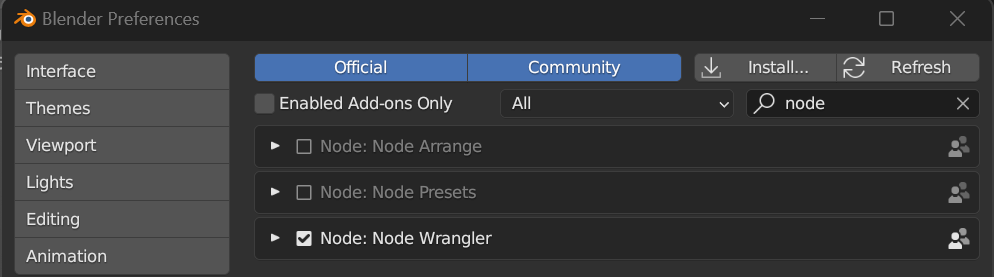

加载 Node Wrangler 插件：
先选中你要加的节点，再按 Ctrl + T 可以自动添加映射和纹理坐标。
蘑菇材质

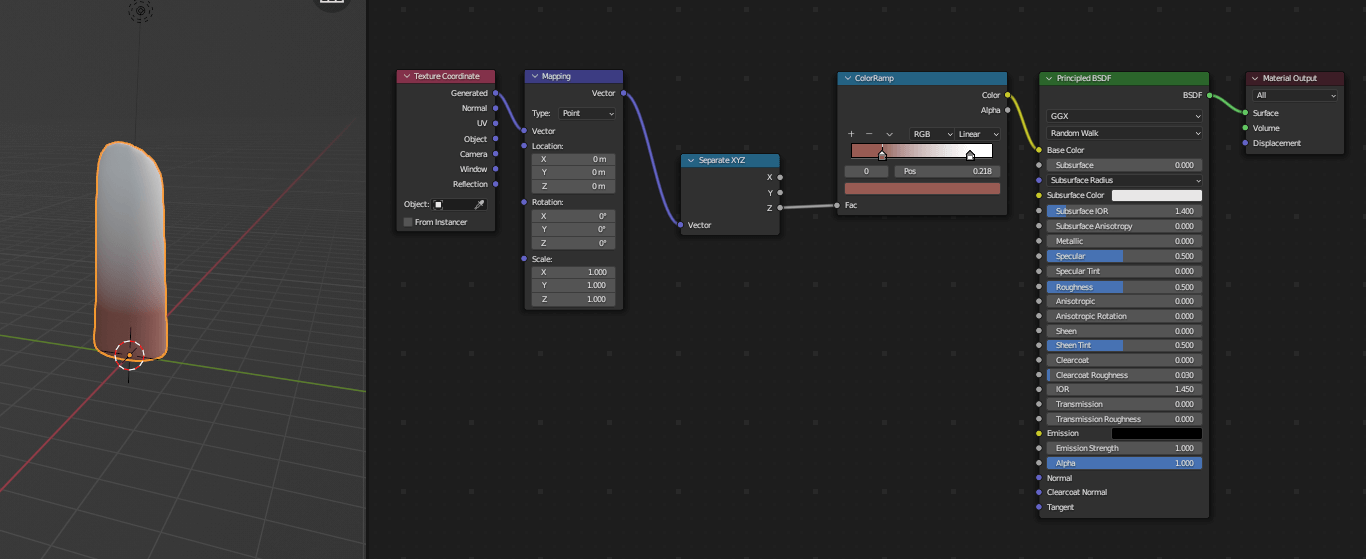

给蘑菇杆添加渐变的材质：
- ColorRamp 颜色渐变
- Separate XYZ 让渐变沿着 Z 轴
- Texture Coordinate 输出使用生成 Generated
蘑菇头
使用的材质贴图（灰度图像）：

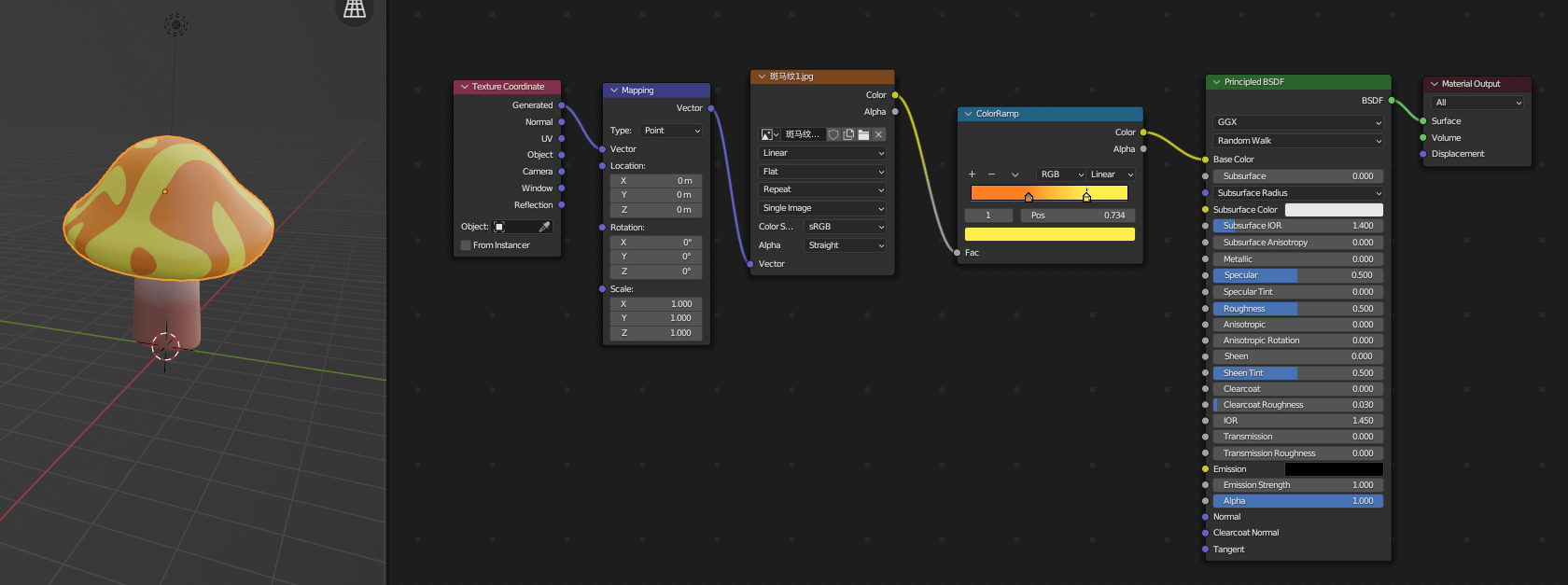

方法 1：使用 ColorRamp 给黑白的材质贴图上色。

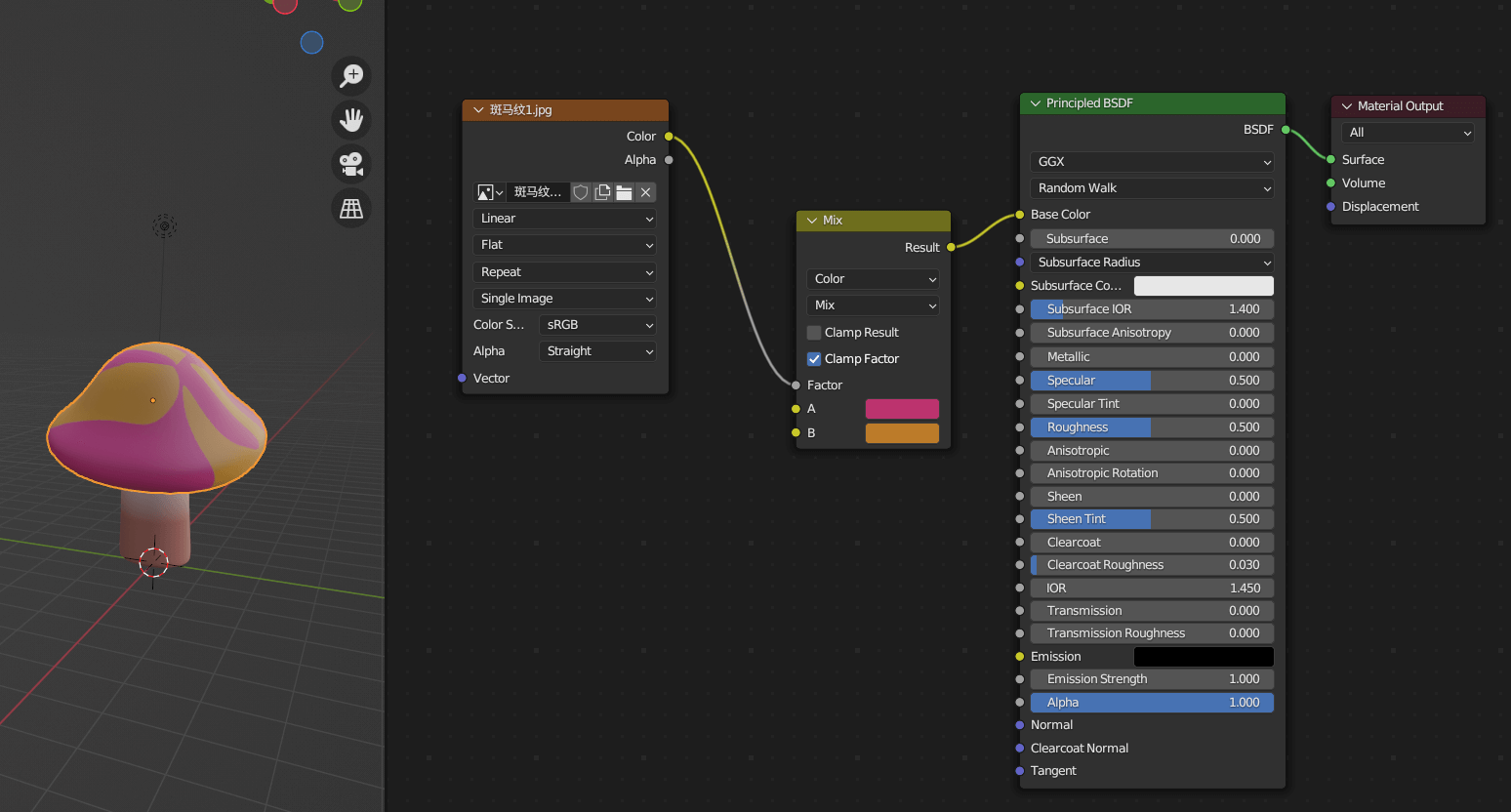

方法 2：使用 Mix 给黑白的材质贴图上色。

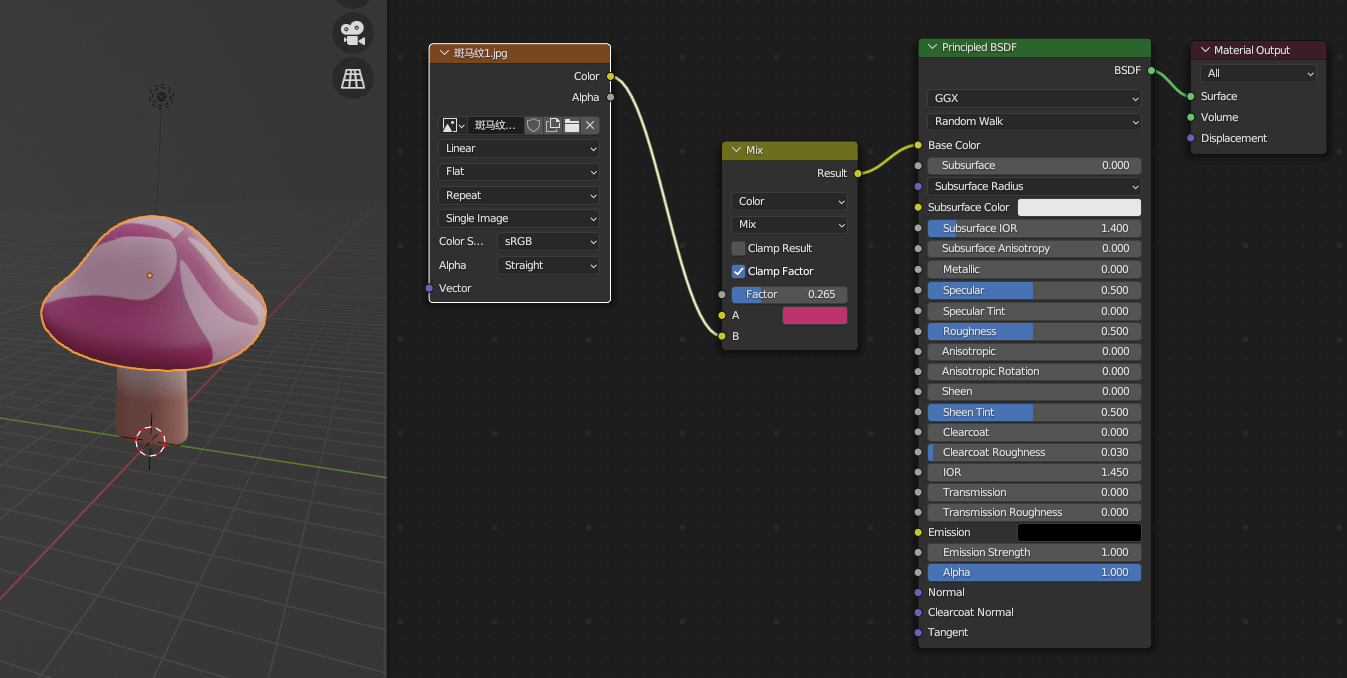

Mix 对象的 Factor 属性控制 A 与 B 的权重，这个属性可以是一个浮点数，也可是一个灰度图（类似于 PS 的蒙版）。
A 是颜色，B 是纹理贴图的结果。

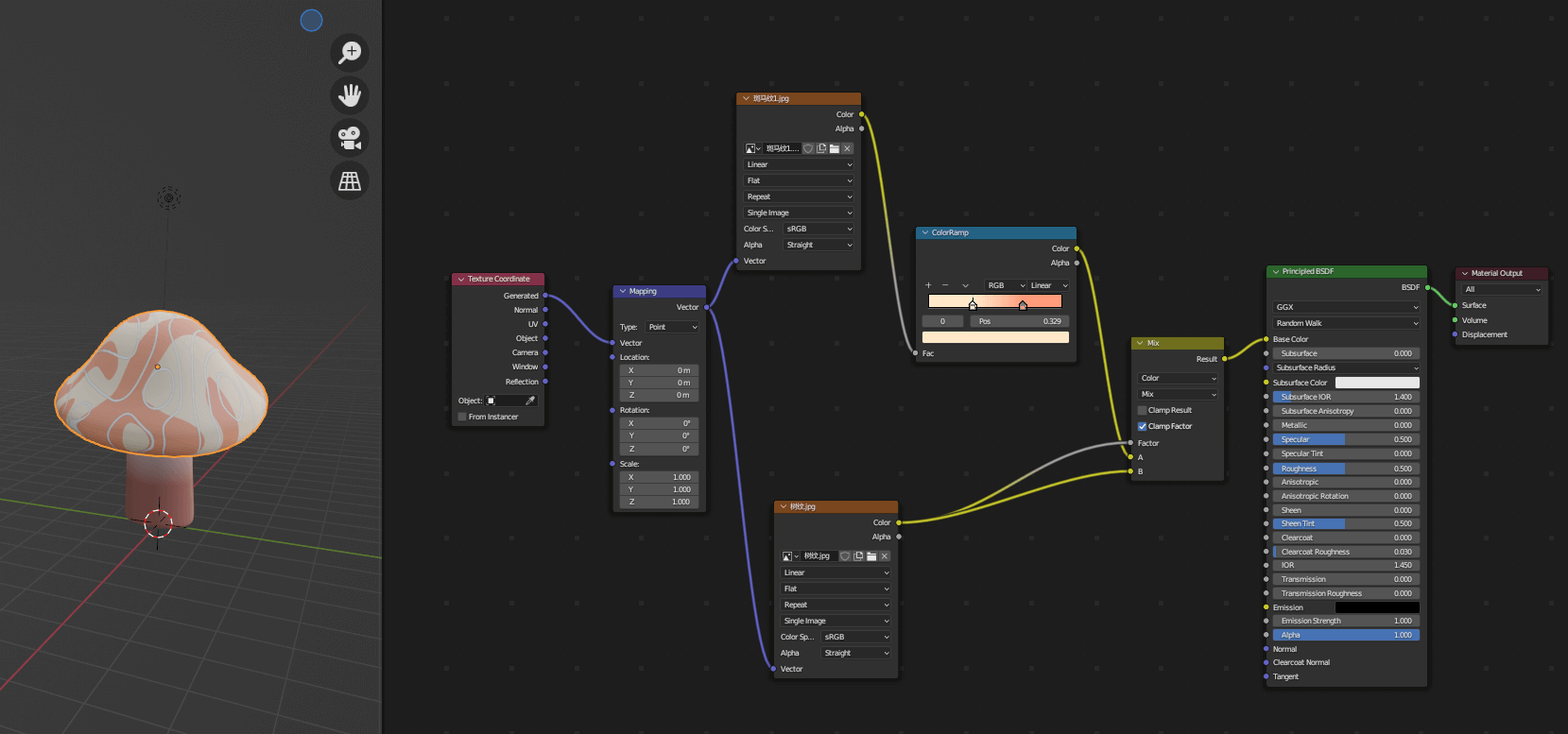

多个纹理贴图在 Mix 对象中的结果。

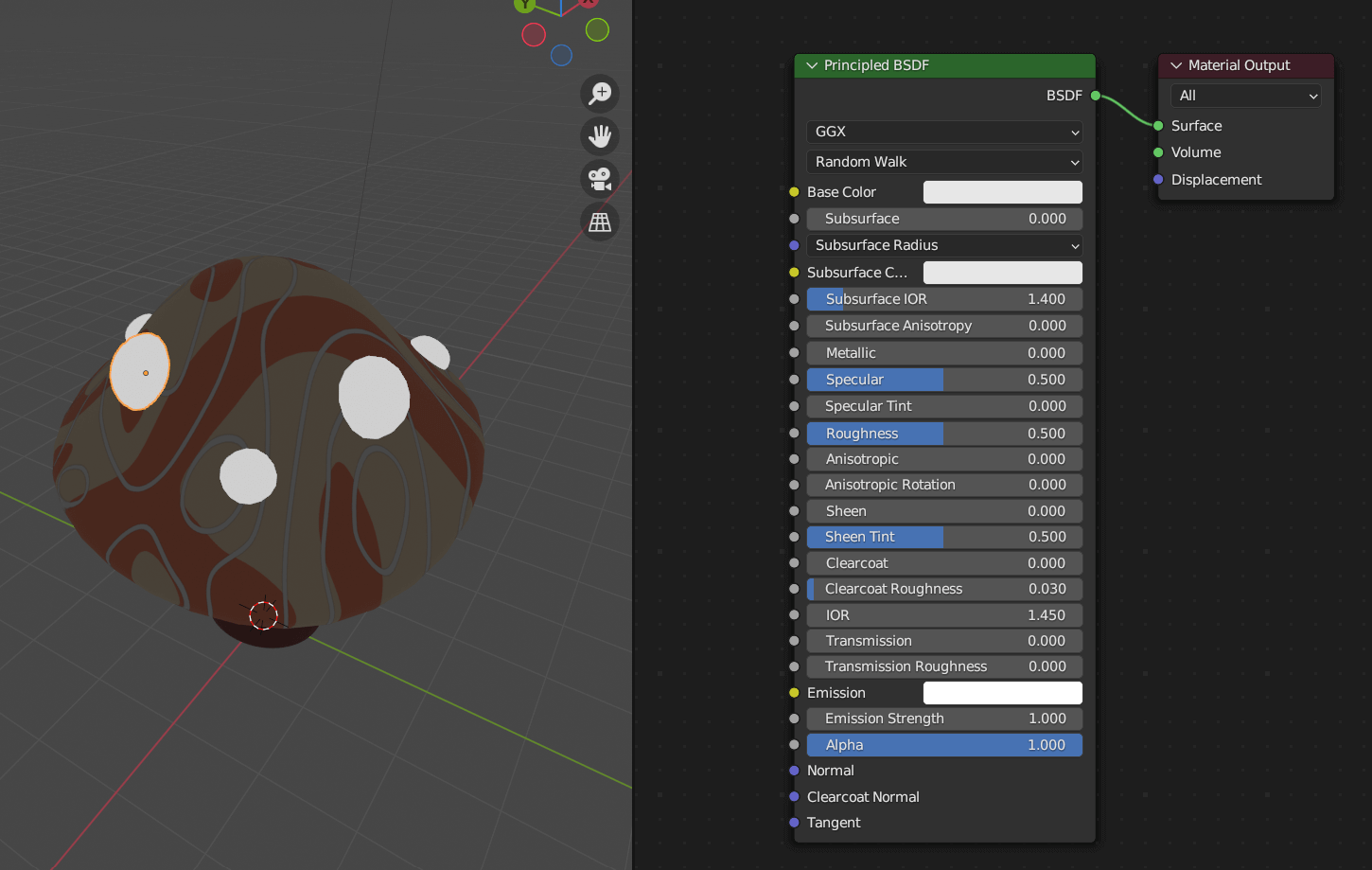

蘑菇点点就是个有自发光的简易材质。
【材质篇】3.4 凹凸感和置换形变
Bump 组件可以使得材质具有凹凸感。
- Noise Texture 提供噪点的纹理贴图
- ColorRamp 将噪点的纹理贴图转成黑白的
- Bump 实现凹凸感，Height 接受 ColorRamp 的 Color 为输入，Normal 输出给 Principal BSDF 的 Normal

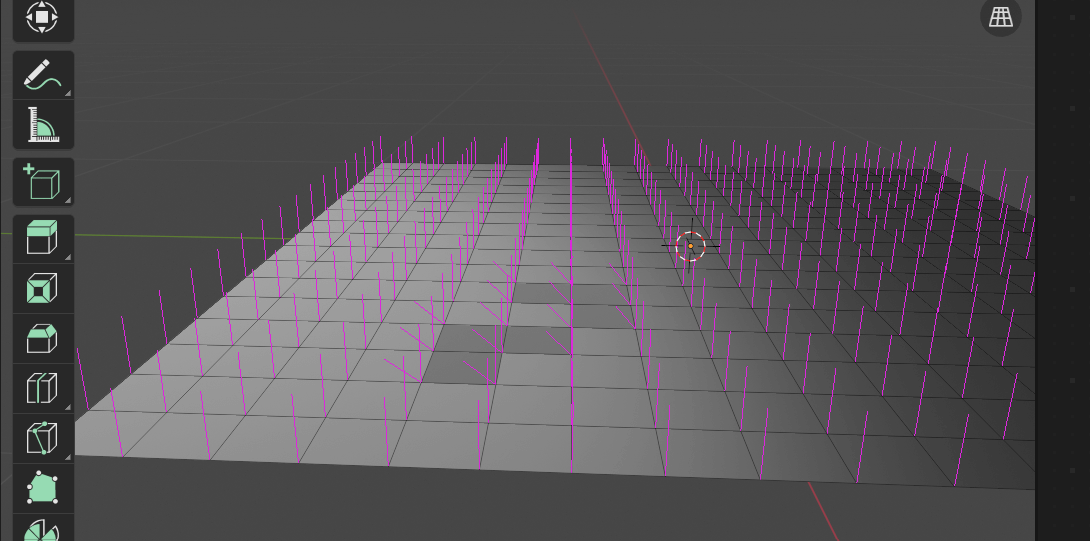

这个凹凸感并不会对模型的形状造成影响，而是通过改变模型的法线方向来实现的。
从一些免费网站下可以下载材质贴图：

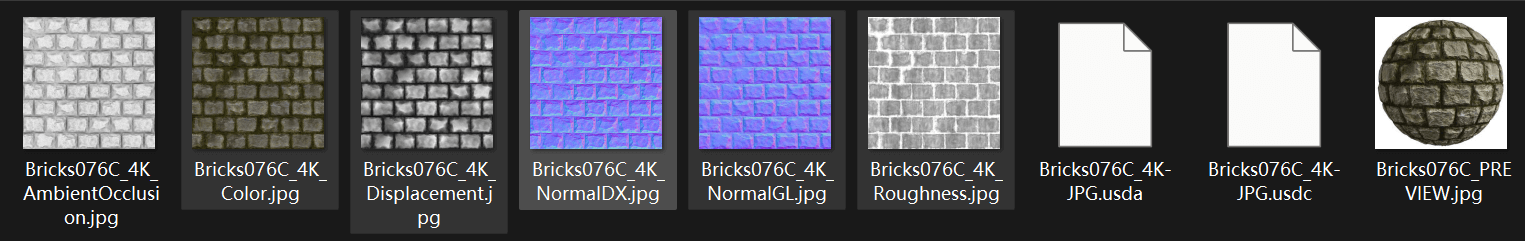

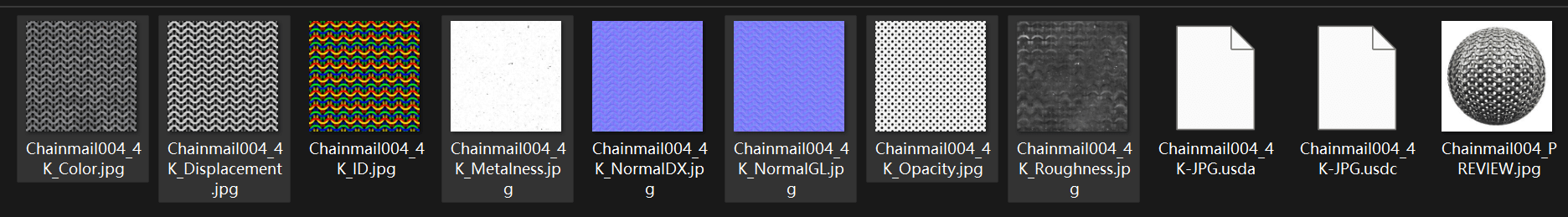

下面将要使用如下贴图用于材质上：
- Color 颜色贴图
- Displacement 置换贴图
- Normal 法线贴图
- Roughness 粗糙度贴图

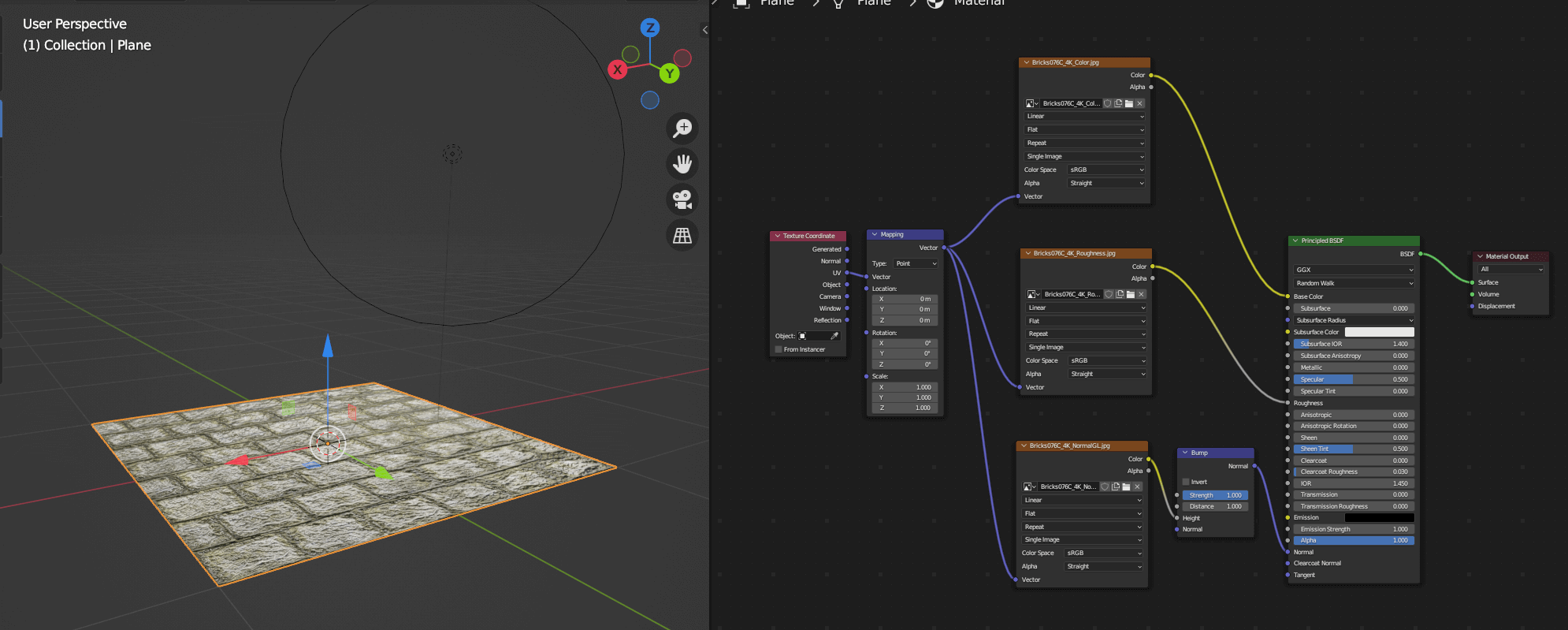

将
- Color 颜色贴图
- Normal 法线贴图
- Roughness 粗糙度贴图、
分别贴到 Principle BSDF 中。

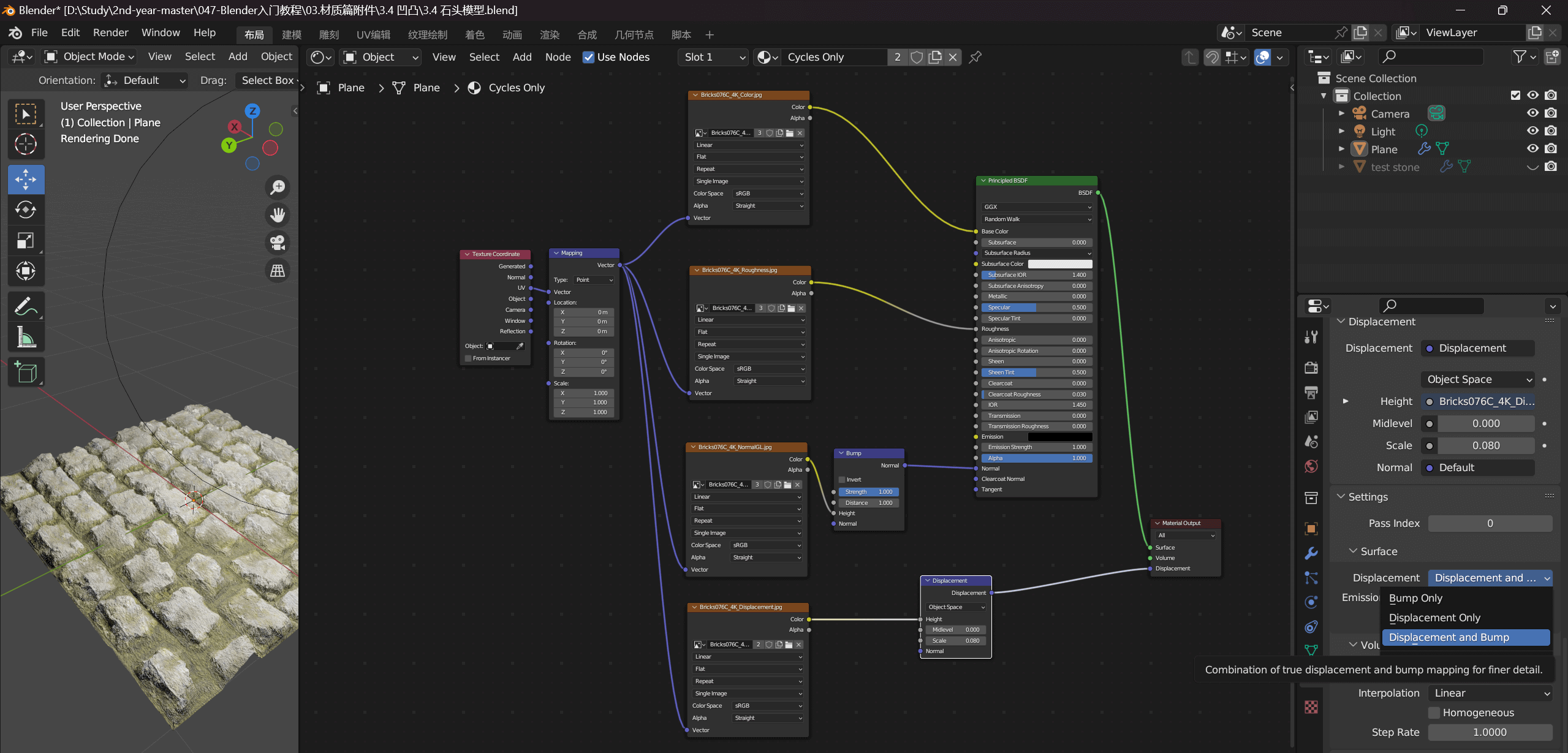

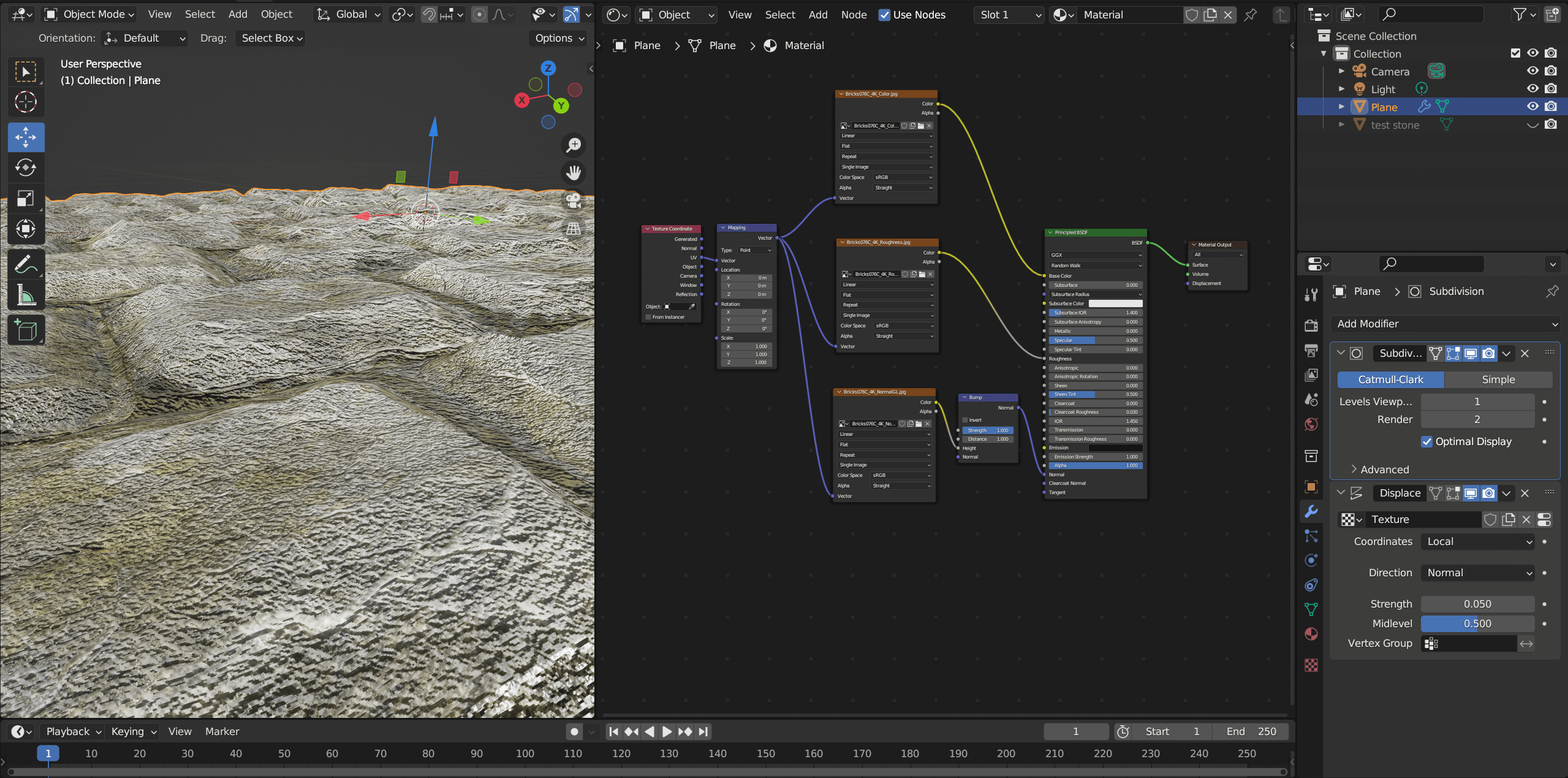

使用 Displacement 贴图的方法 1：给物体表面细分后使用 Displacement 修改器，达到修改模型形状的效果。（这对 Eevee 和 Cycles 修改器都有效）
物体的 Settings 里的 Displacement 必须设成 Displacement and Bump，才有效。

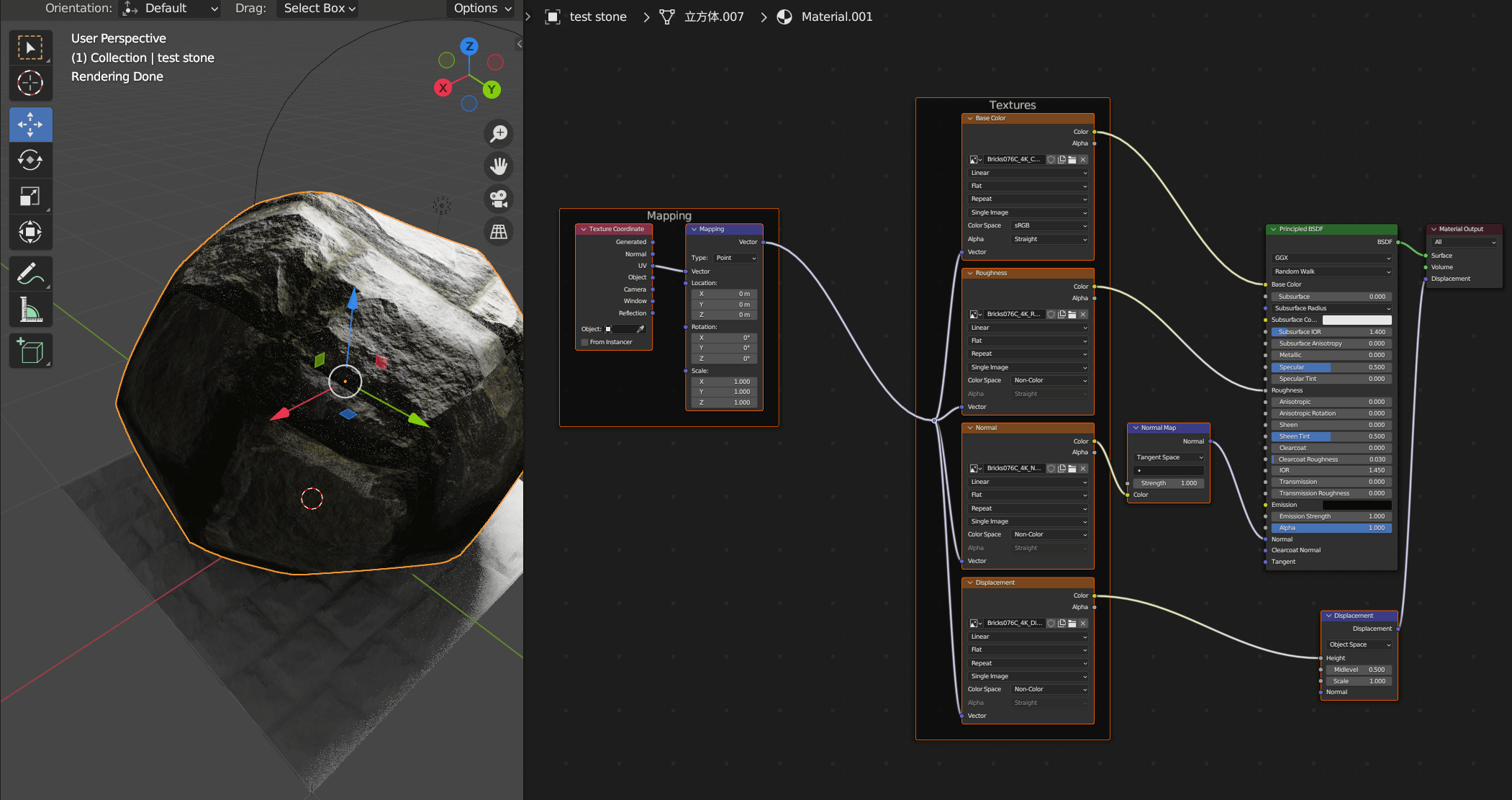

使用 Displacement 贴图的方法 2：Image Texture 节点（Displacement 贴图）连 Displacement 节点，然后直接连 Material Output 的 Displacement。（只对 Cycles 渲染器有效，而且硬件要求高）
加载 Node Wrangler 插件，空材质下选择 Principled BSDF，Ctrl + Shift + T，选择
- Color 颜色贴图
- Displacement 置换贴图
- Normal 法线贴图
- Roughness 粗糙度贴图
四张贴图，插件会帮你自动创建好材质。
【材质篇】3.5 混合材质节点和 Node Wrangler 的五大用法

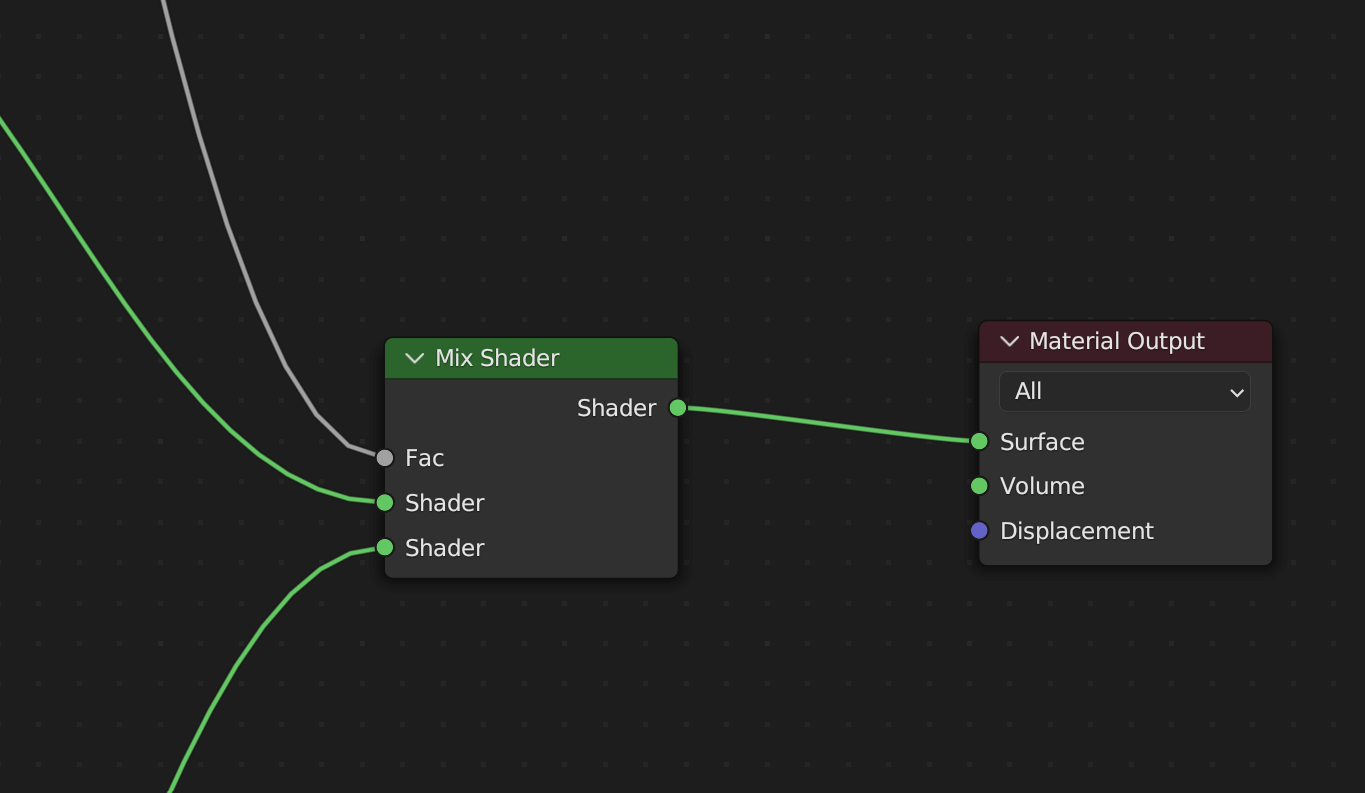

Mix Shader，接受两个 BSDF，混合成一个。
Fac 是权重，可以是一个浮点数，或是灰度图。

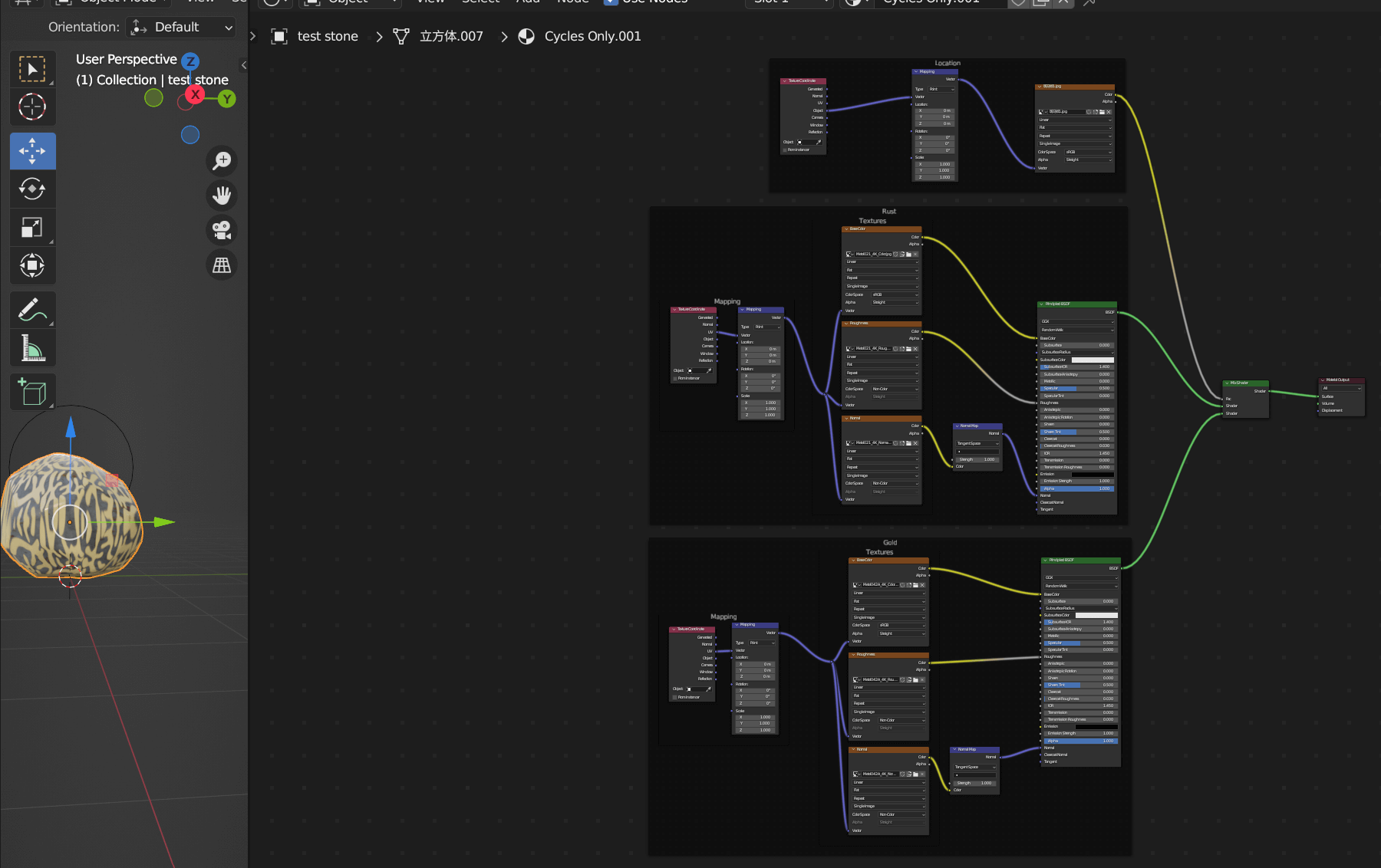

混合材质示例。
Ctrl + J 给材质编辑器中多个节点加组。

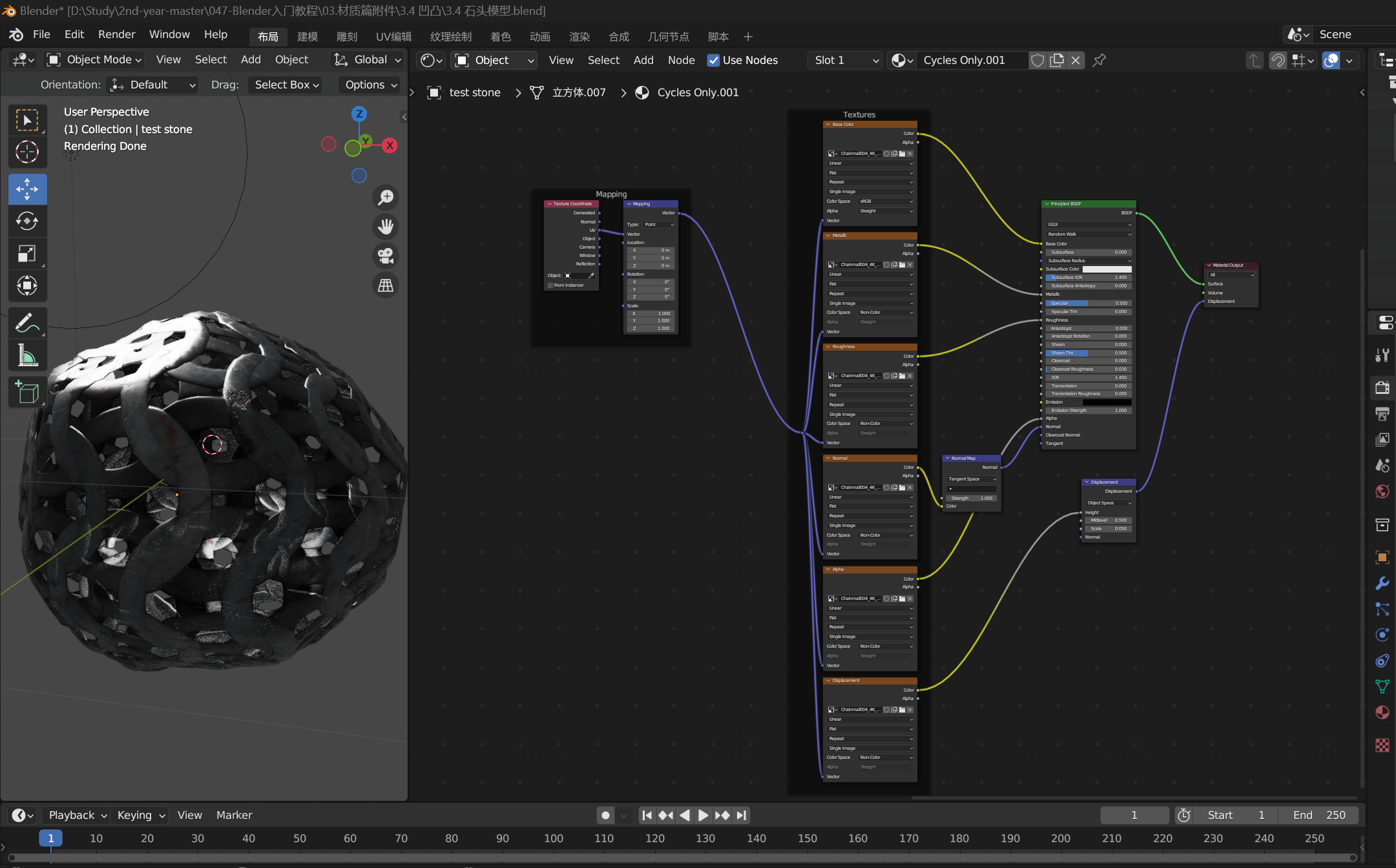

Opacity 贴图，可以达到空心材质的效果。
Node Wrangler 的五大用法：（关于BLender的Node Wrangler插件有哪些快捷操作？ - 知乎 (zhihu.com)）
-
Ctrl + T 自动添加纹理映射
-
Ctrl + Shift + T 自动从贴图生成材质
-
Ctrl + Shift + 单击节点，可以快速预览效果
-
两个 BSDF 节点间，Ctrl + Shift + 右键拖拉，快速增加一个混合着色器
-
Alt + S 快速切换混合结点的上下顺序
【材质篇】3.6 简单的UV纹理绘制

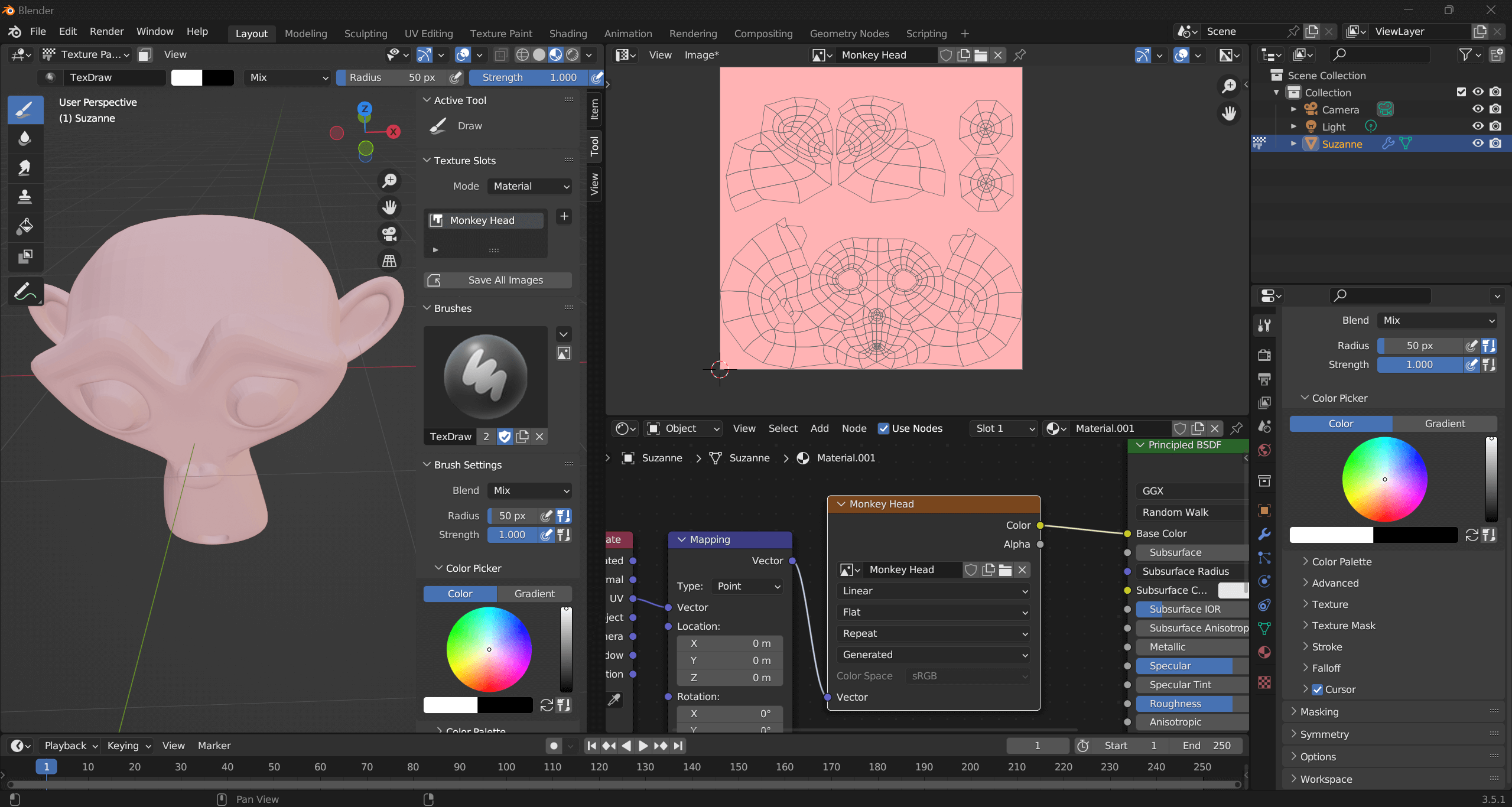

给对象一个材质，新建一个 UV 贴图，Texture Painting Mode 下就可以操作这张贴图。

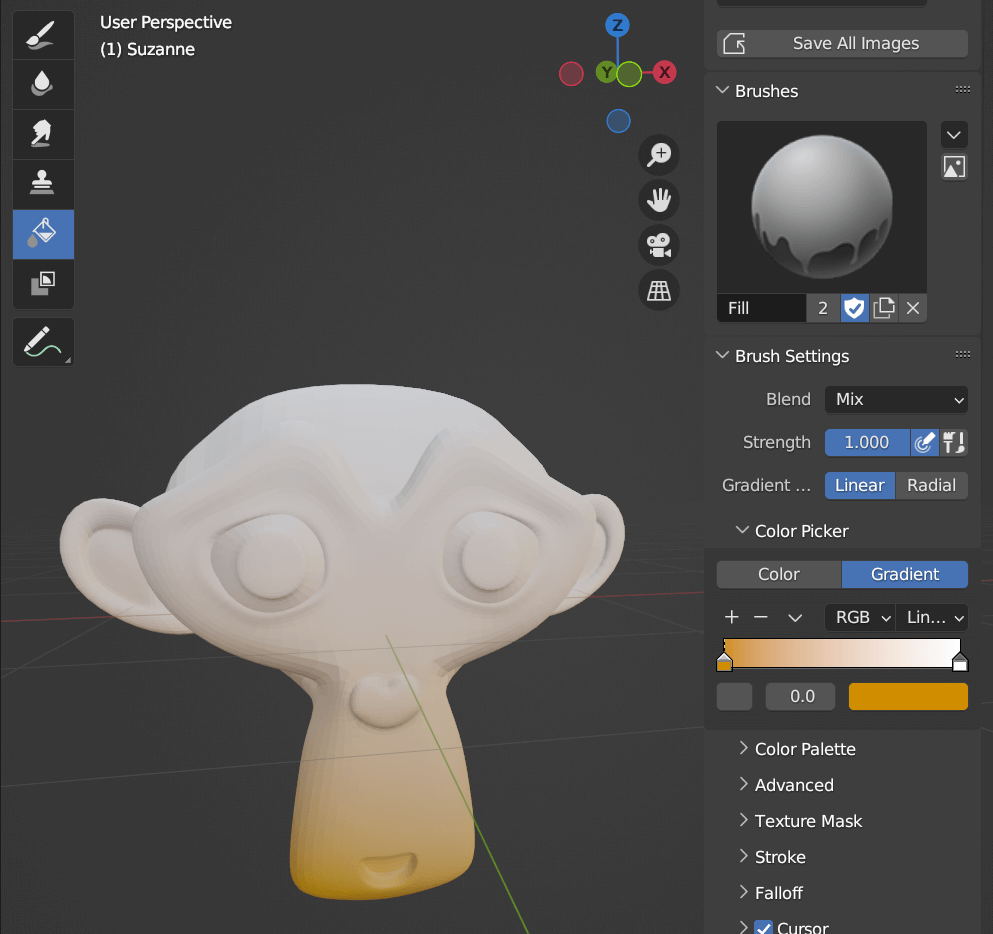

油漆桶可以染色所有面，也可以生成渐变效果。

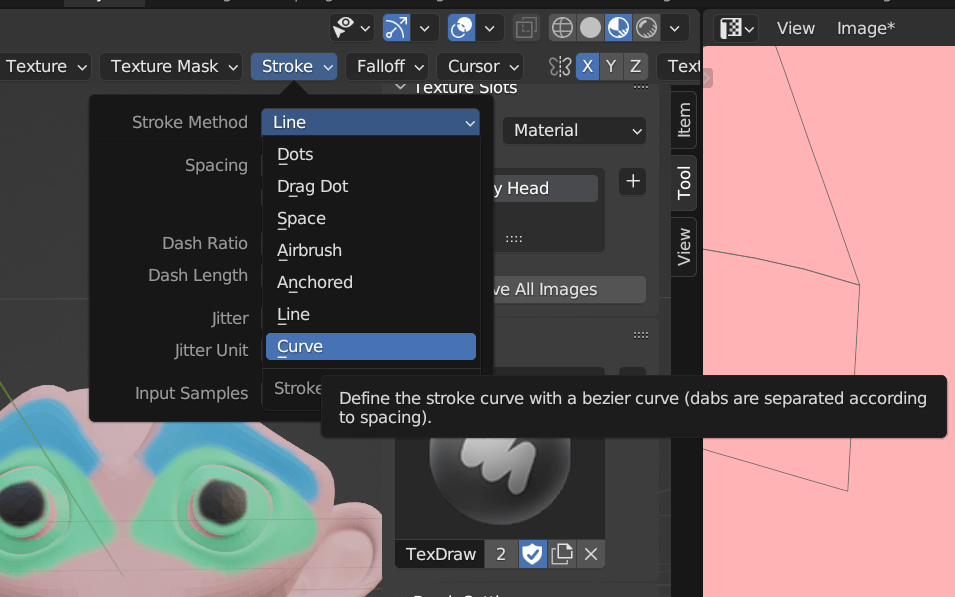

画笔有多种模式可以选择。
狐狸材质
给狐狸头材质贴图，先把它转成 Mesh 对象（应用所有修改器）。

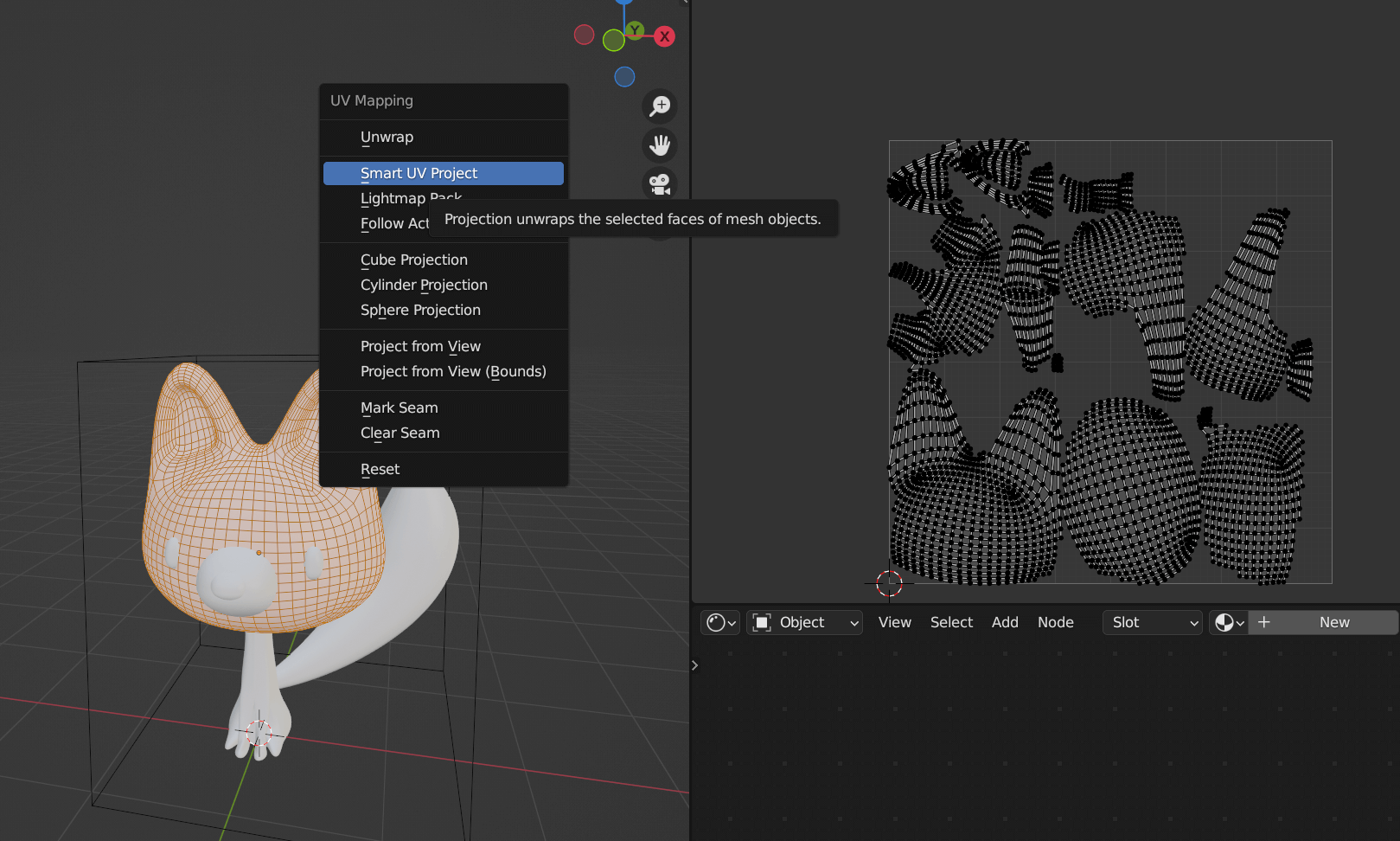

Edit Mode 下，按 A 选择所有面，按 U 可以 Smart UV Project，智能 UV 展开，可以完成绝大多数情况。

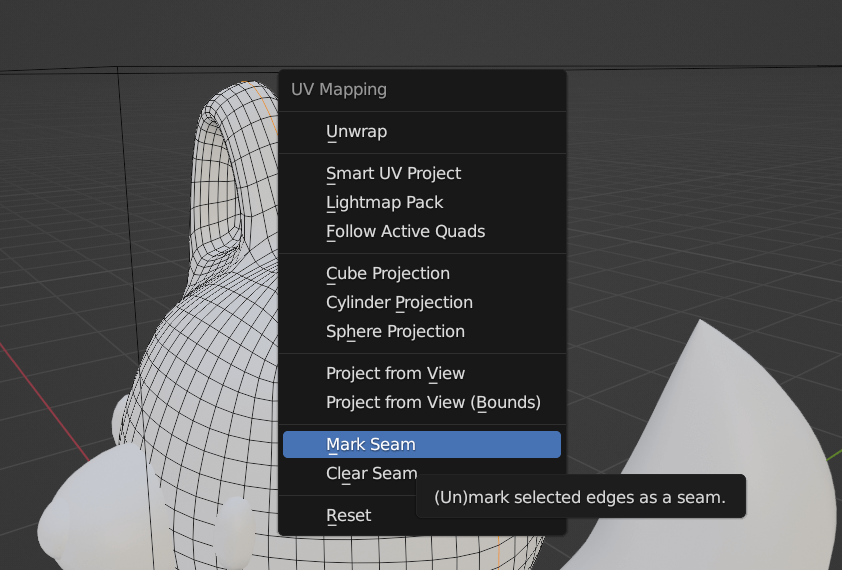

如果智能 UV 展开得到的贴图太琐碎，可以手动展开 UV，Mark Seam 标记缝合线，然后 Unwrap。

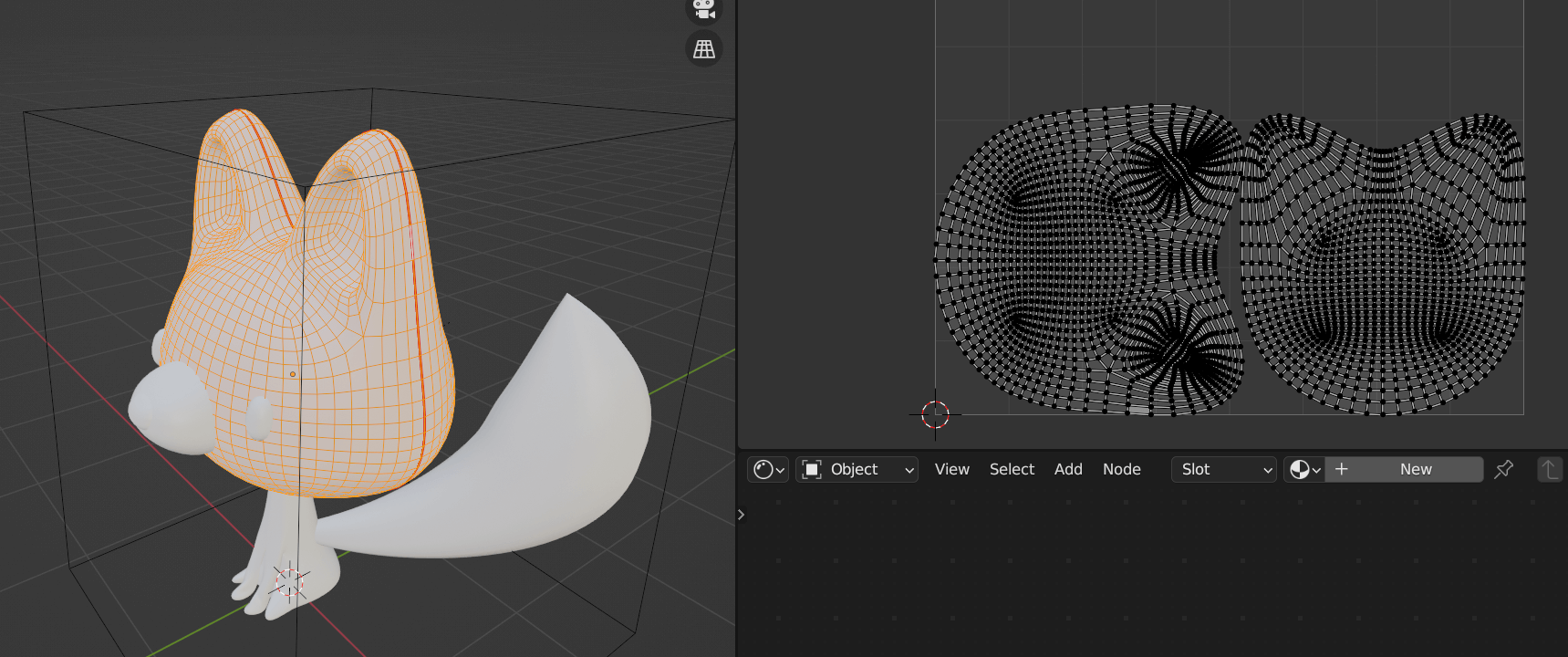

狐狸头展开效果。

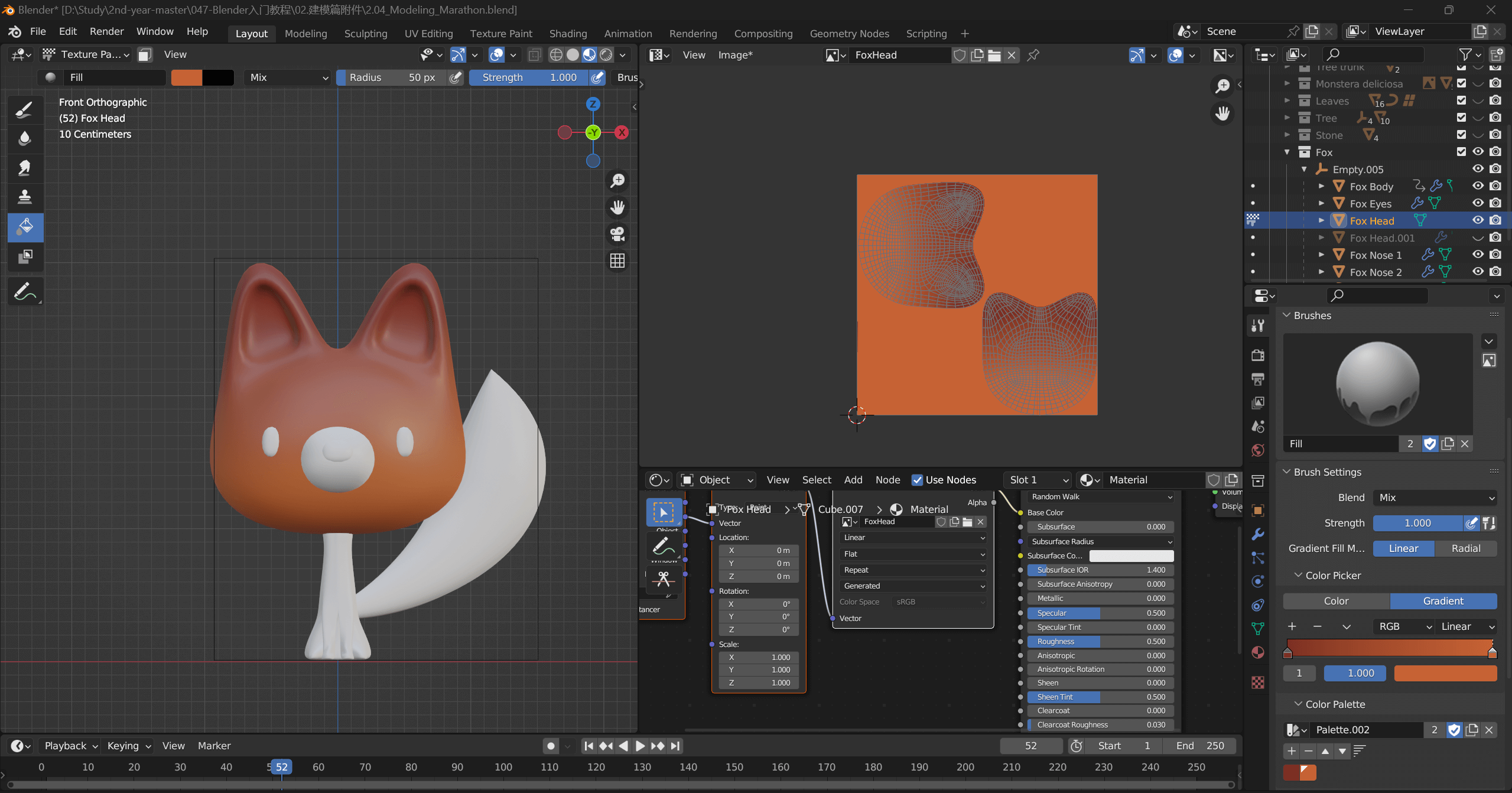

给狐狸头染色。
Edit Mode 下选择若干面（选中中间一个面，再 Ctrl + 加号，再调整），回到 Texture Painting Mode，打开蒙版，使得操作只在选中的面上进行。

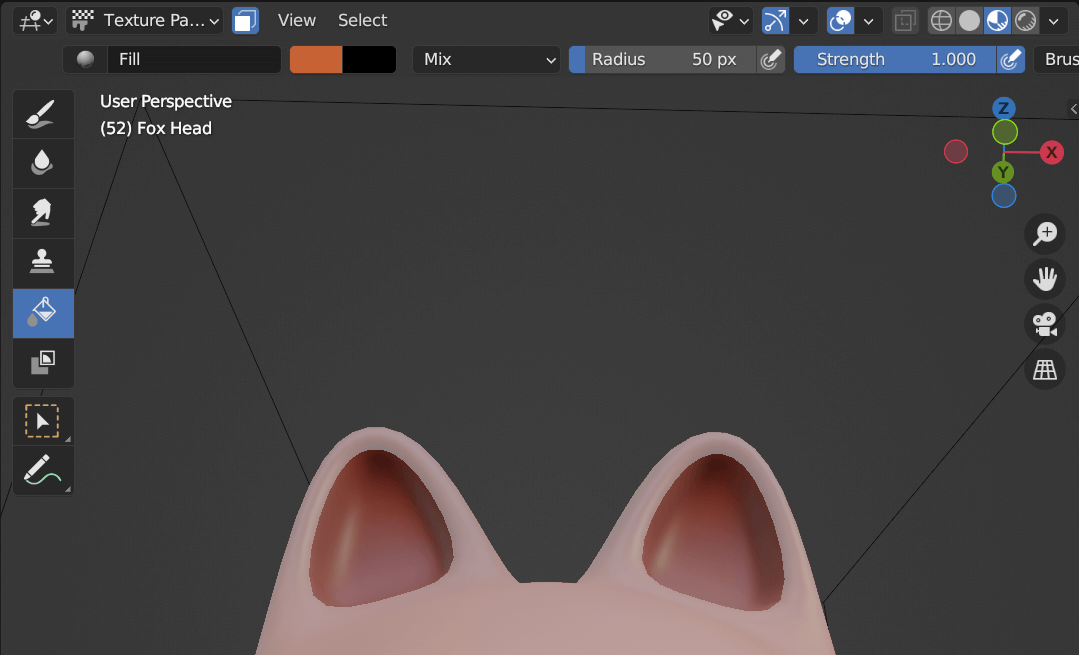

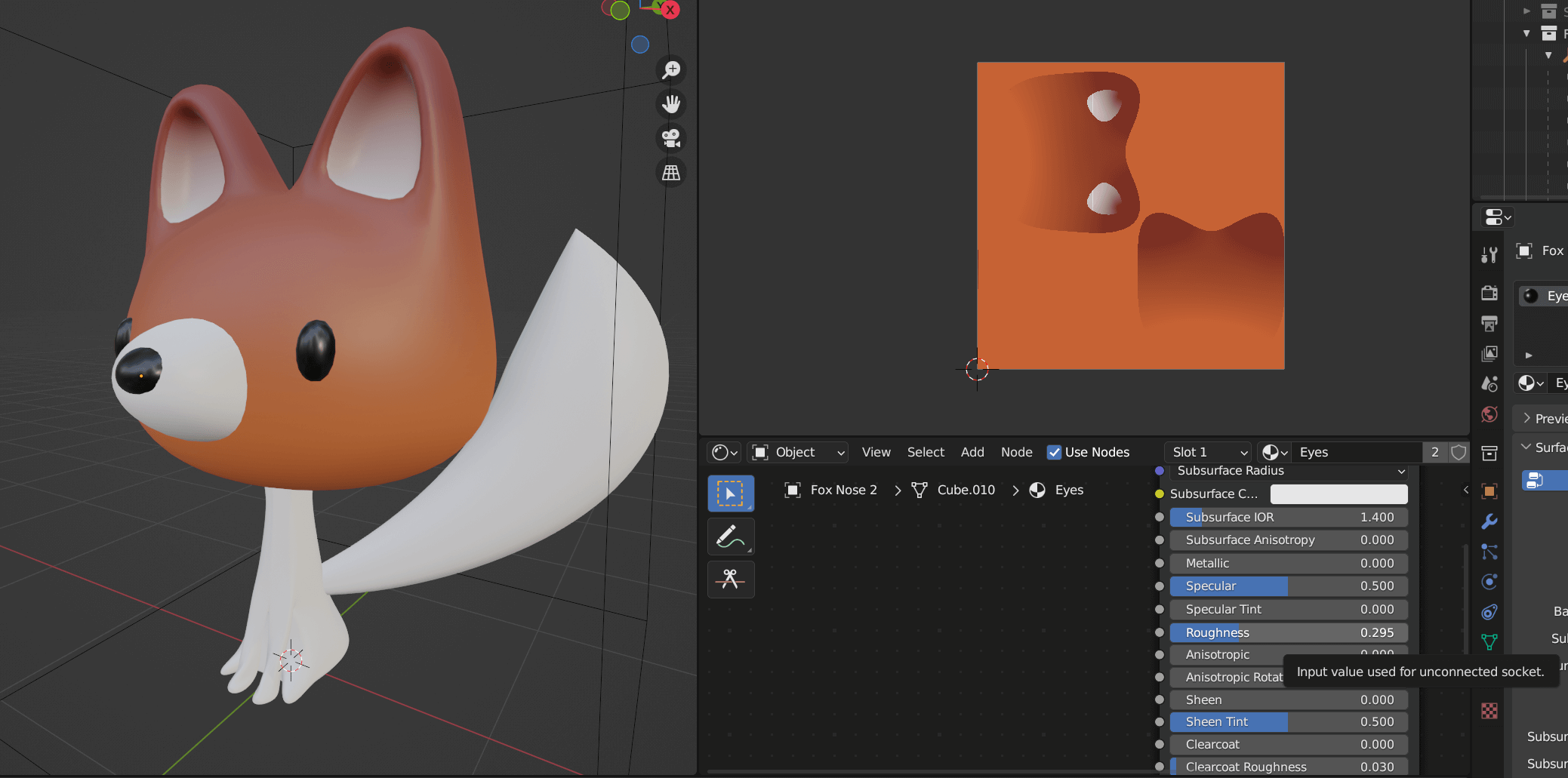

给耳朵也来个渐变效果。

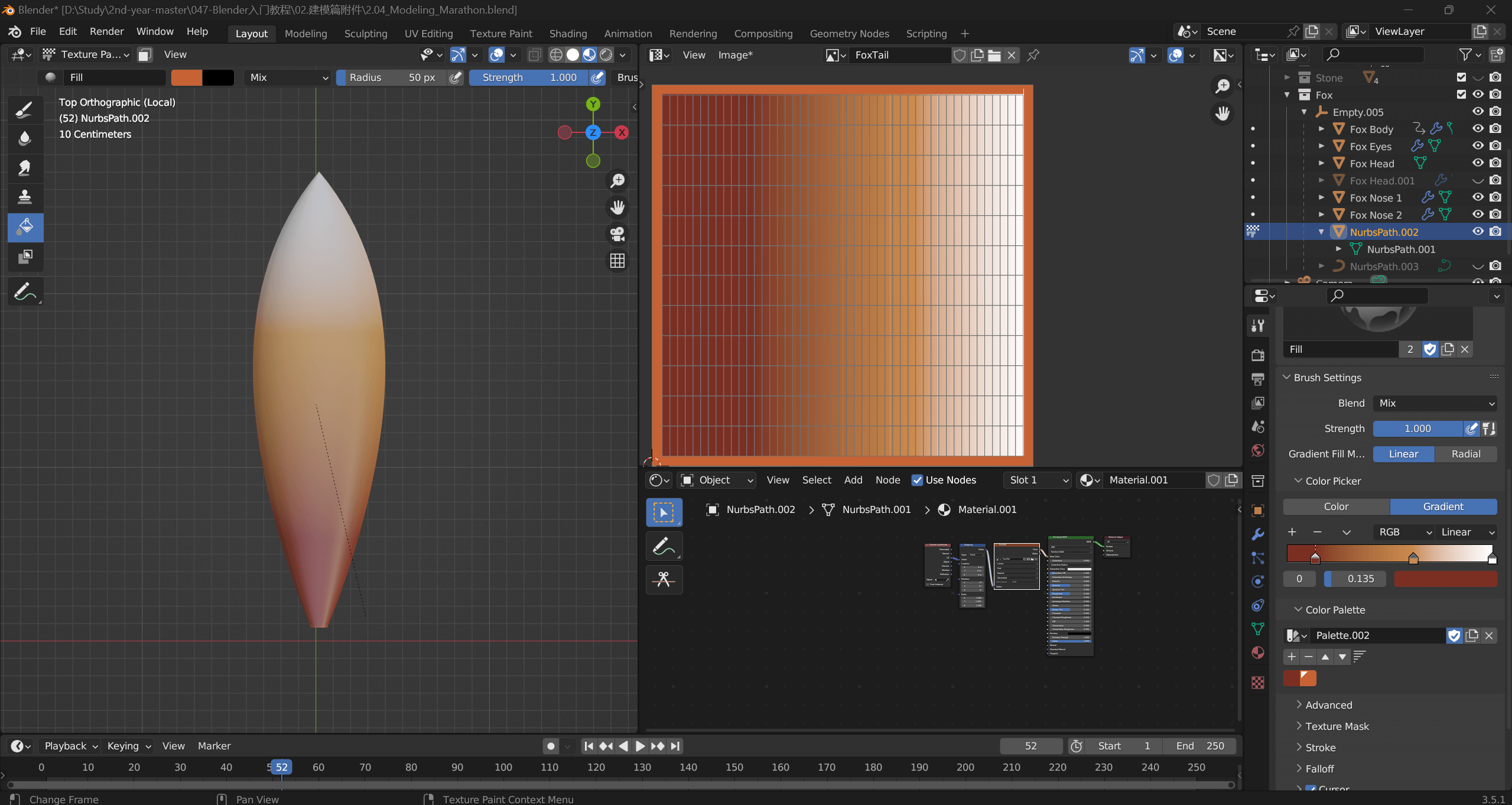

把尾巴拉直（选中样条线，Edit Mode 下 A + S + X + 0），转成网格，适当缩小 UV 贴图（防止UV 在边缘出现问题），用油漆桶整个渐变效果。

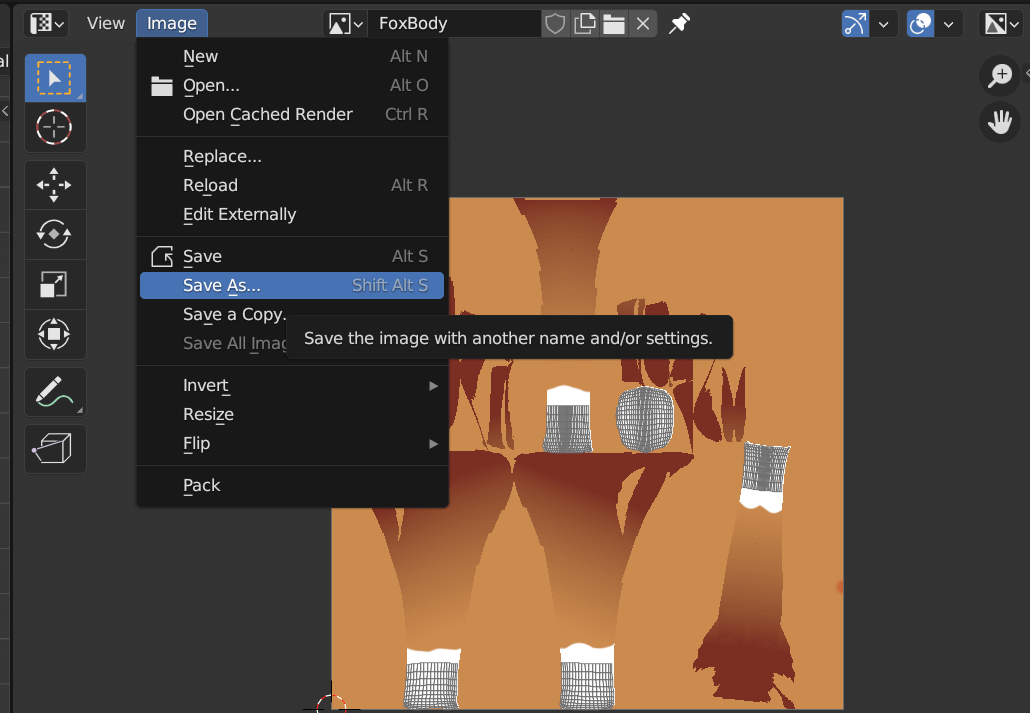

贴图最后要记得保存。

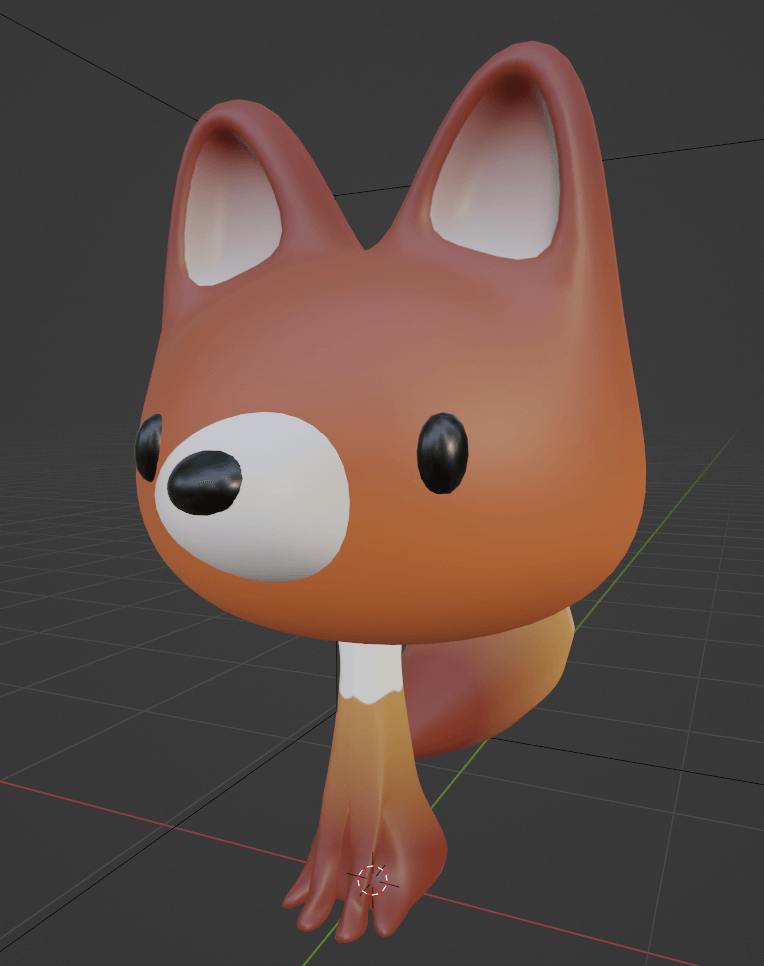

最终效果。
【材质篇】3.7 本章练习-给模型上材质

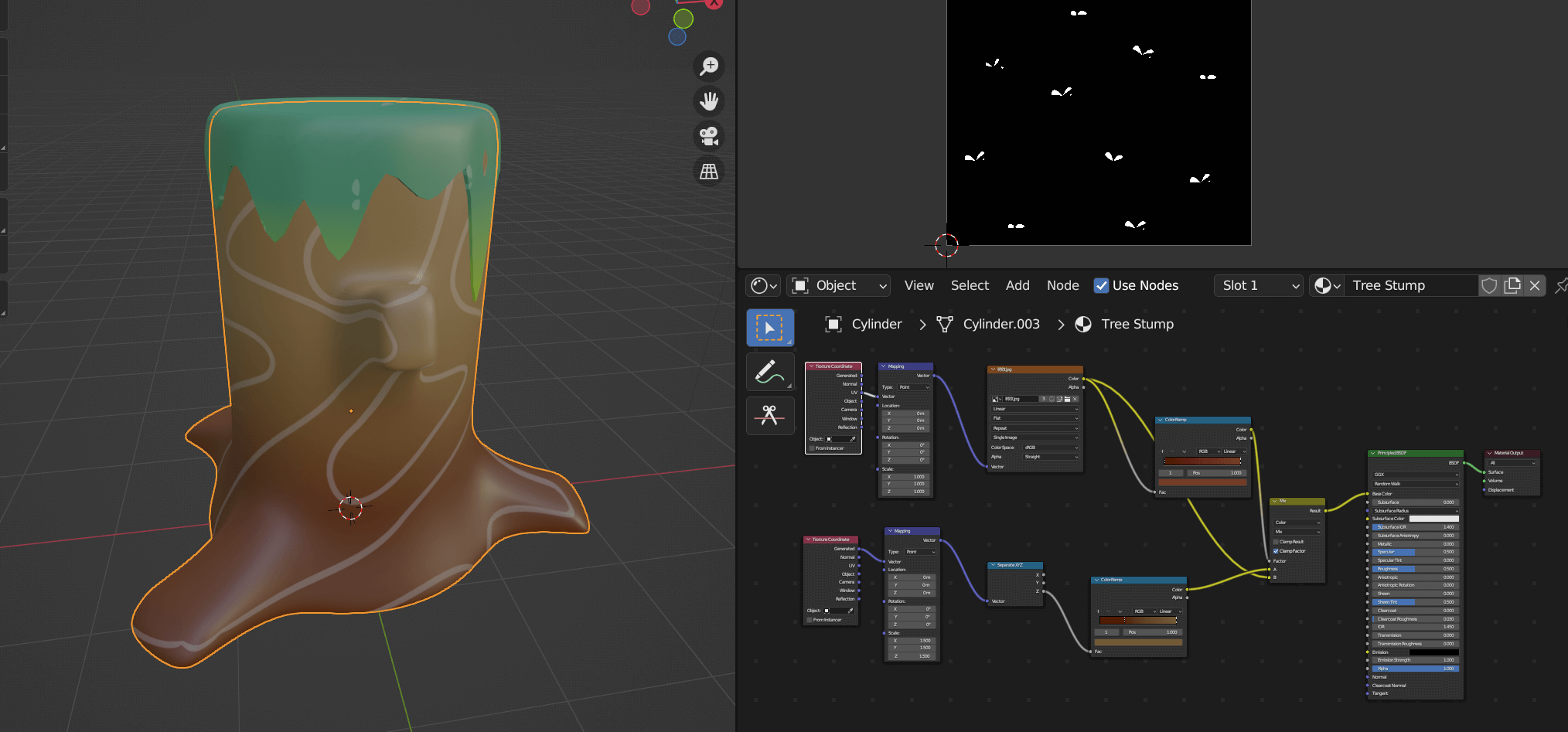

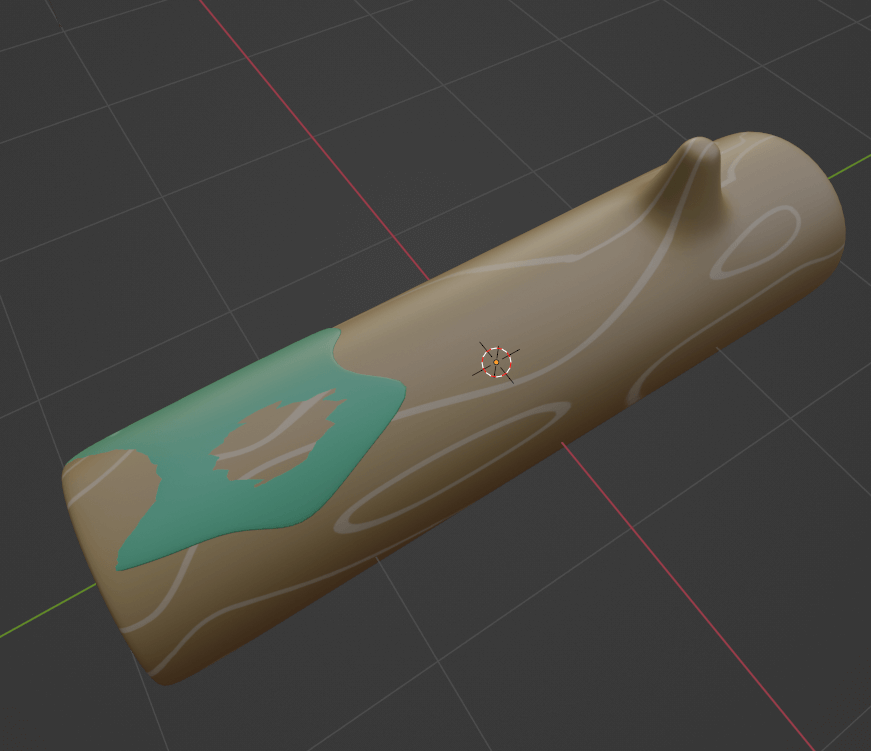

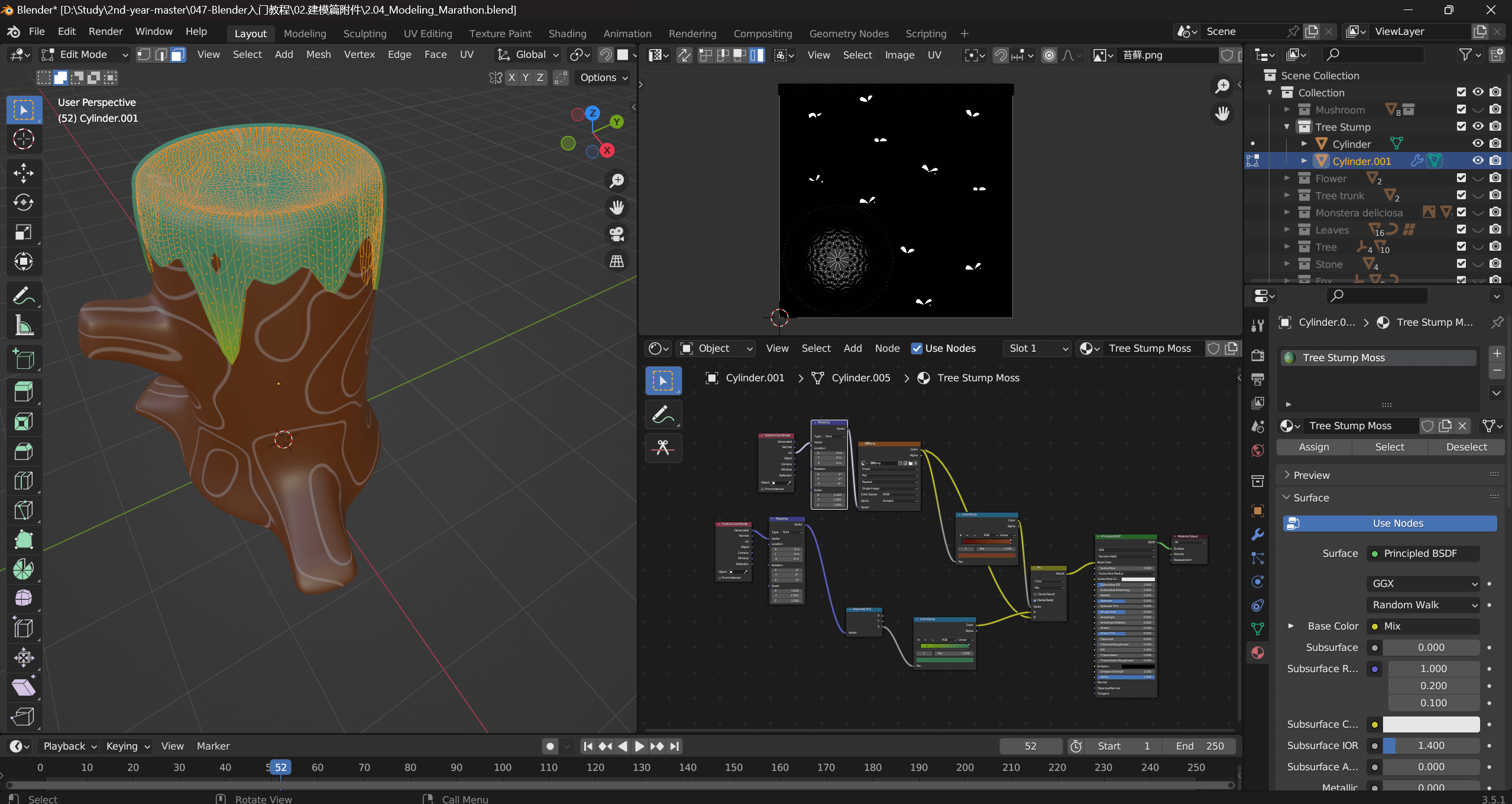

树干和苔藓使用 UV 贴图和一个渐变效果。
苔藓如果效果不好，重新展开一次 UV。
另一个树干同理。

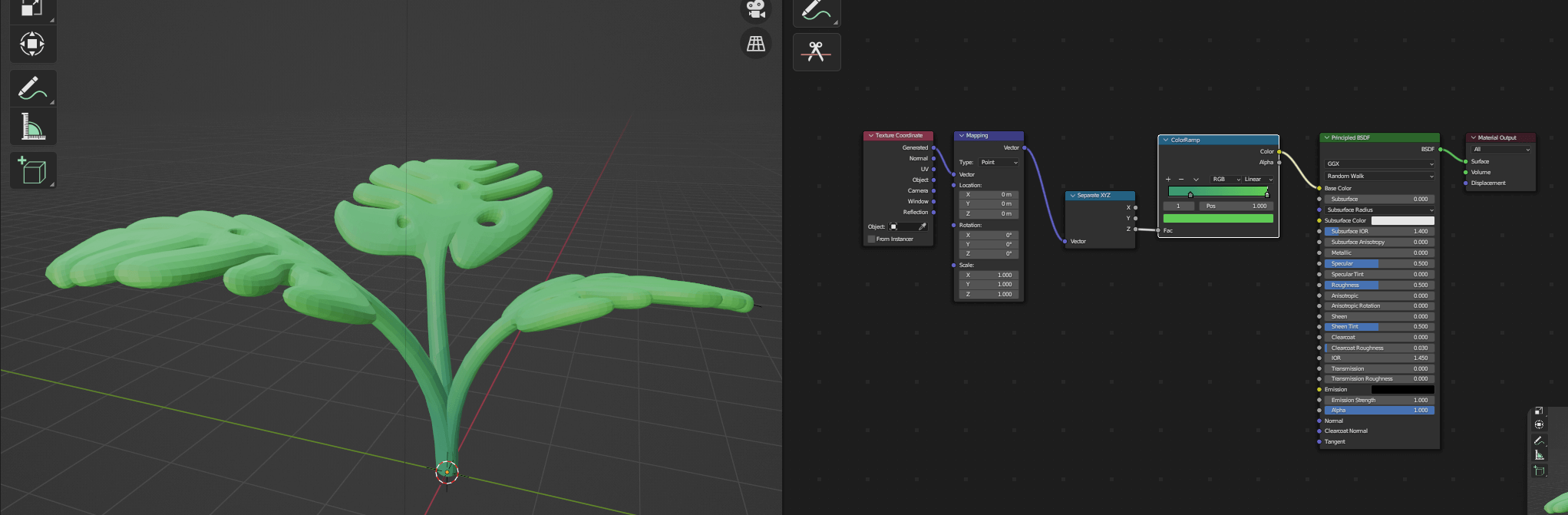

龟背竹使用渐变效果。
小树苗同上。

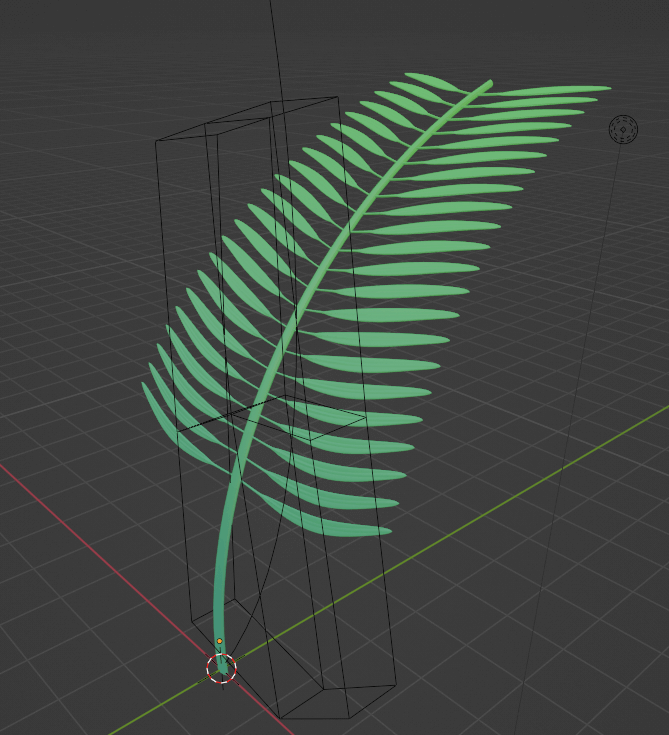

棕榈同上。

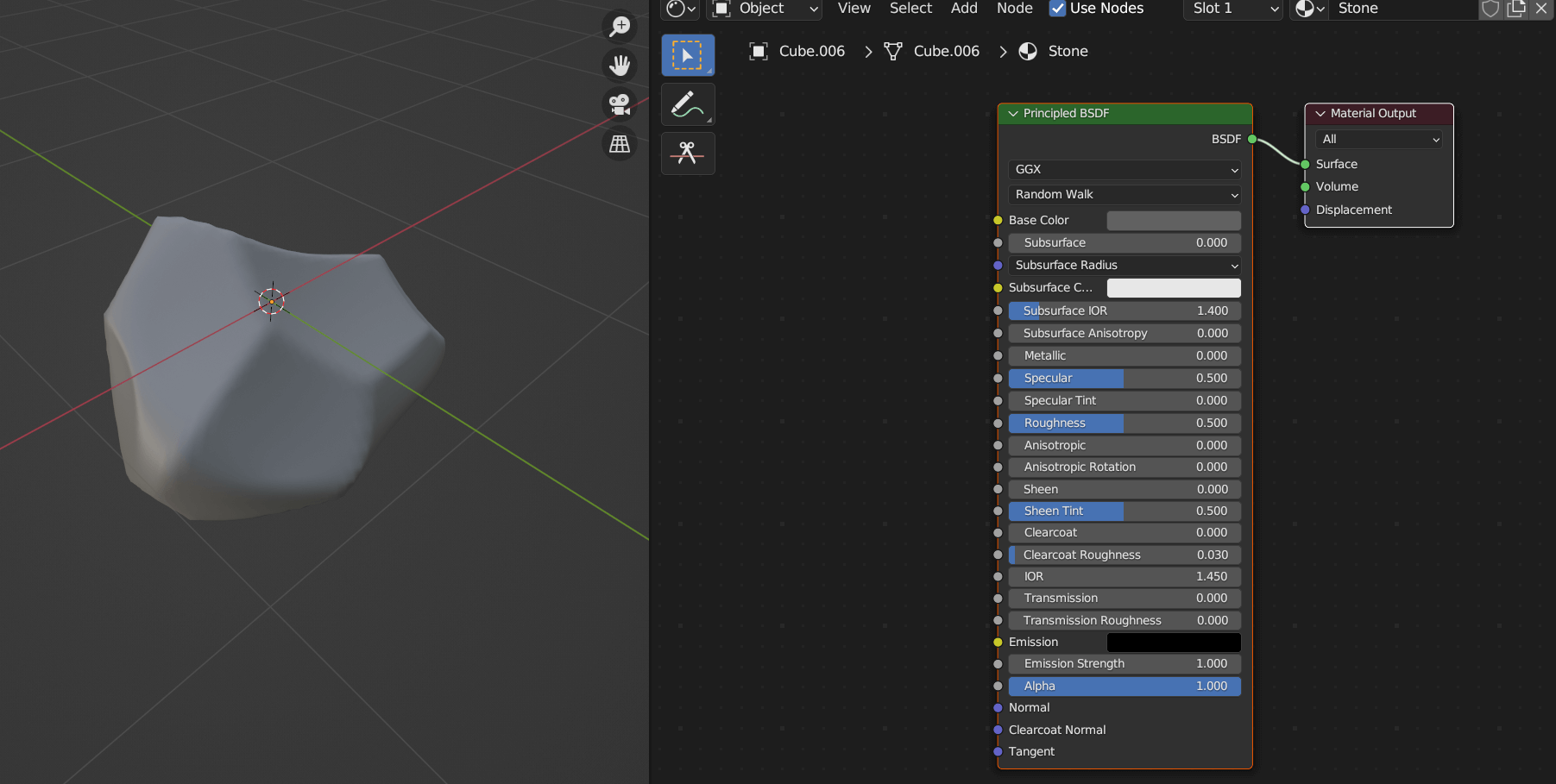

小石头用纯色即可。

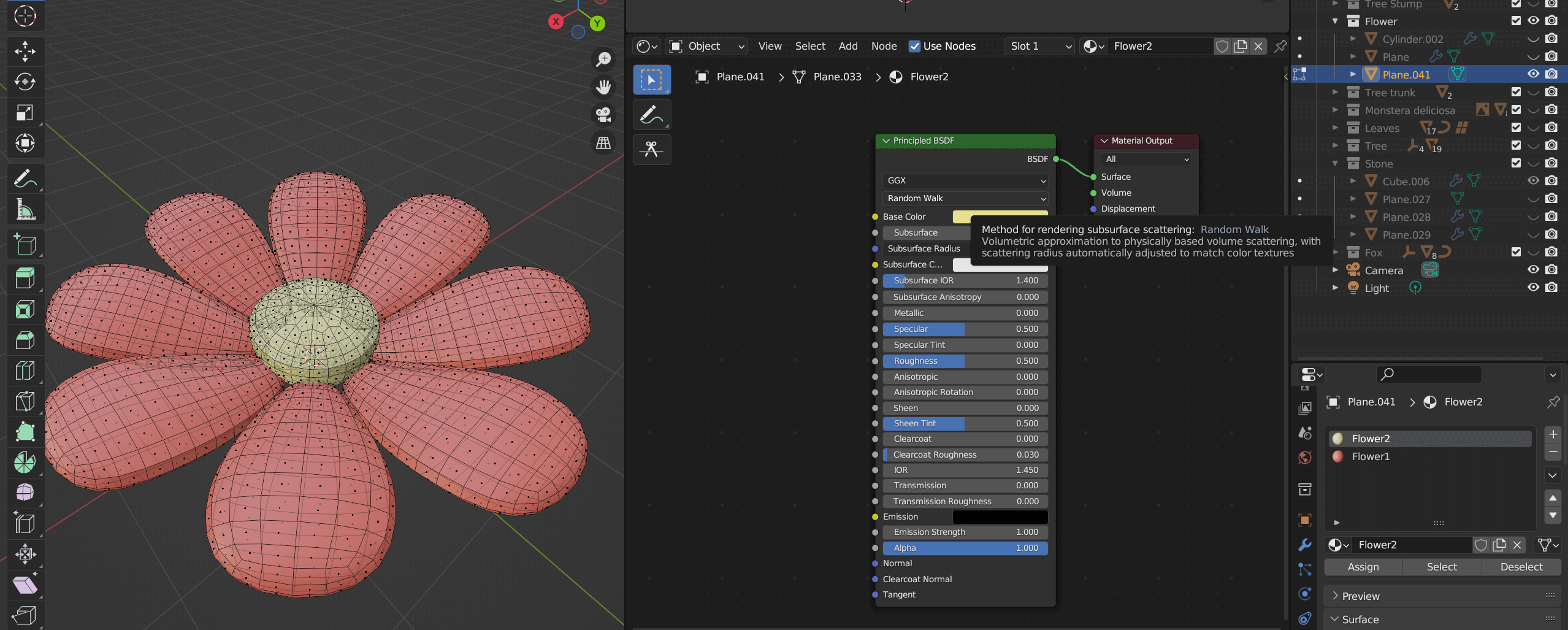

花使用两个材质：花瓣和花蕊。

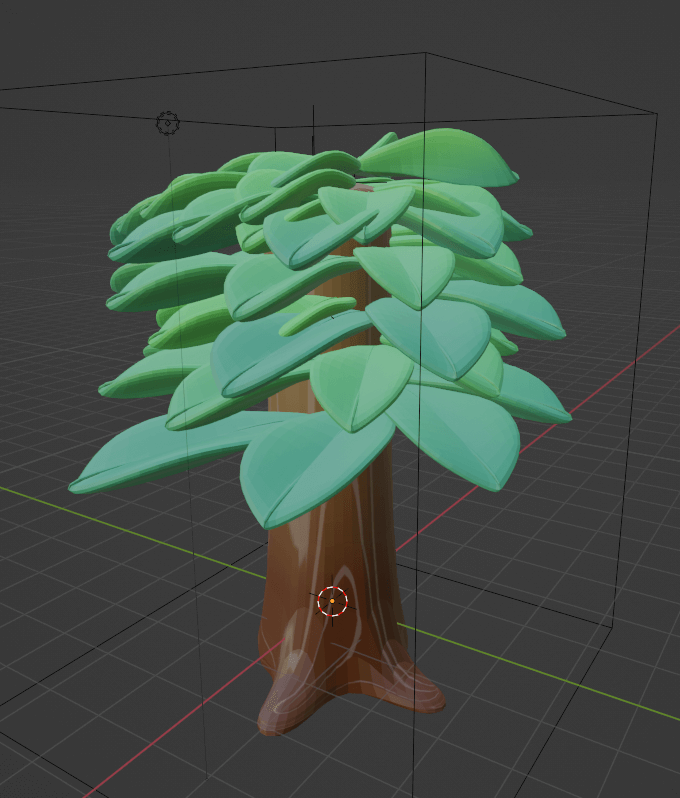

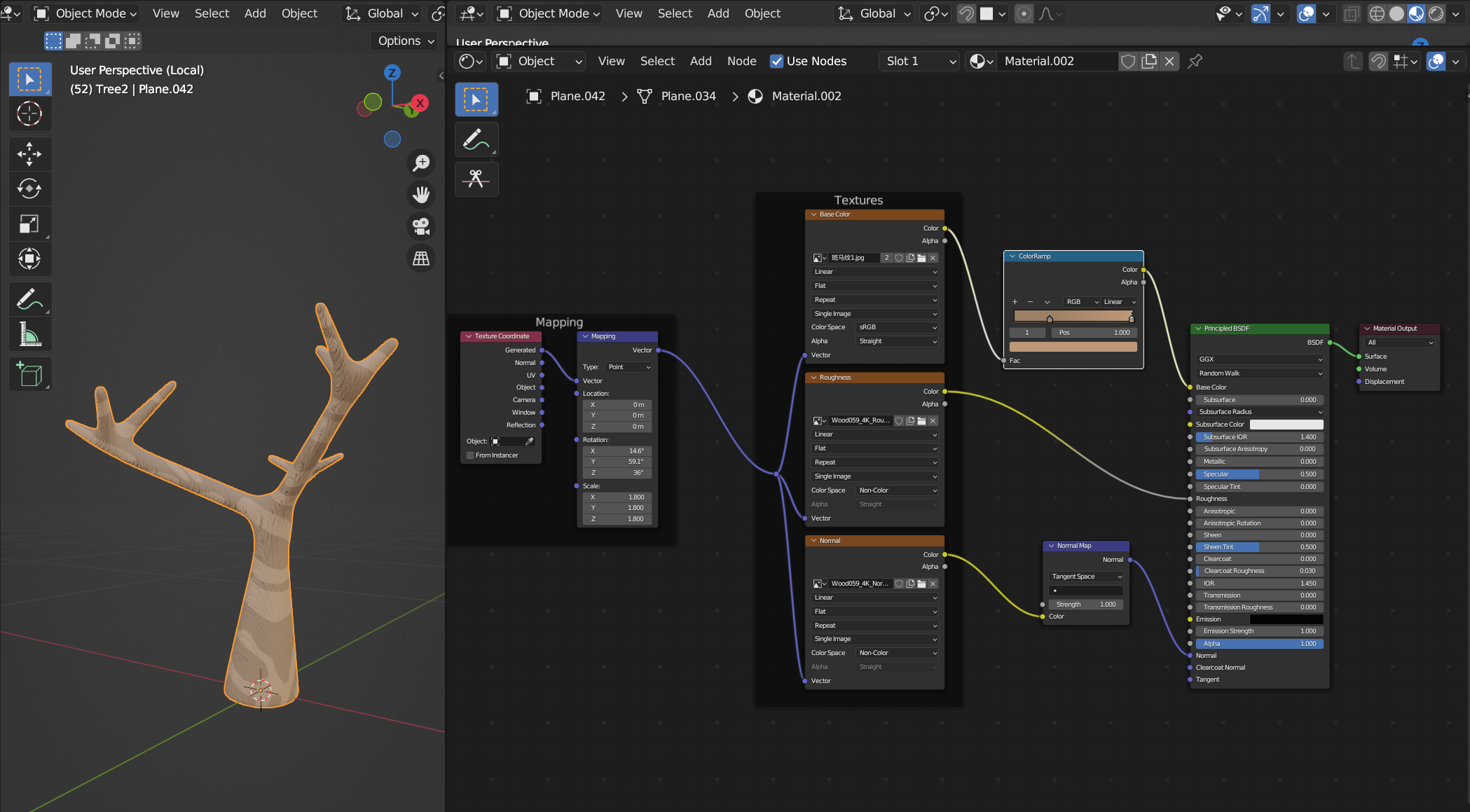

树使用贴图（不使用 UV，使用 Generate 作为纹理坐标）
