课程

认识 C4D 01

介绍了一下界面和快捷键。

快捷键

H 回到中心

E 移动

R 旋转

T 缩放

delete 删除

C 转可编辑（物体有没被塌陷叫 C 了没）

Control + Z 撤回

ALT + MMB（鼠标中键）平移视图

ALT + LMB（鼠标左键）旋转视图

MMB 切换视图

MMB 进入视图

SHIFT 多选

Control 取消选中

MMB 框选范围

Shift + Control + Z 撤回摄像机视角

桌子 - 创建桌子 02

给场景里添加 Cube 和一个 Cylinder 分别充当桌子和桌腿。

场景中选择桌腿，工具栏下按下 Shift 后再选择 Taper，这将给 Cylinder 添加 Taper 的子节点。

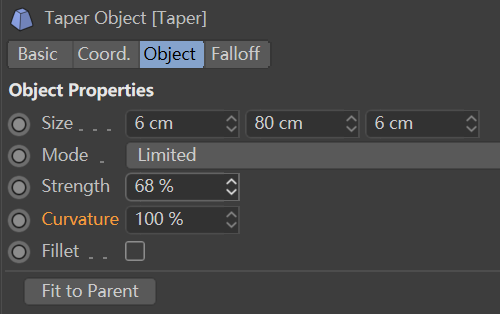

设置 Taper 一个 Fit to Parent，然后调整 Strength 里的值，调整和 Strength 的 Transform，这将让 z 桌腿 Cylinder 上宽下窄。

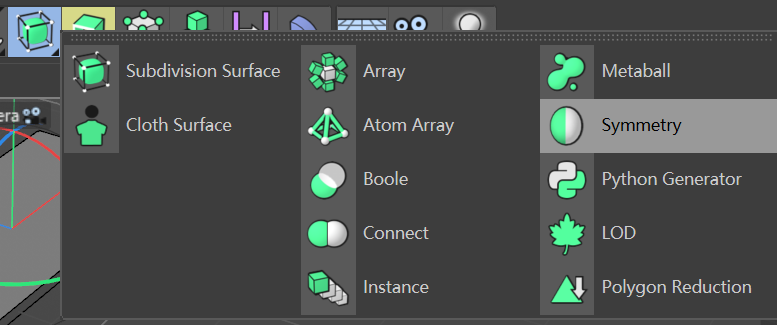

场景中选择桌腿，工具栏下按下 Shift 后再选择 Symmetry，这将给 Cylinder 添加 Symmetry 的父节点。（绿色要作为父级起作用，紫色作子级起作用）设置好 Mirror Plane 和相对变换。这将给 Symmetry 下的子节点镜像效果。

同理再加一个 Symmetry，就形成了四个桌腿。

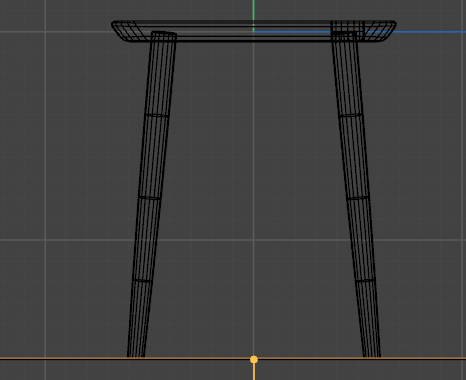

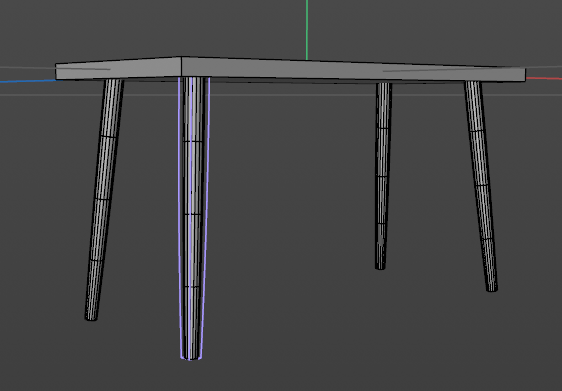

最终效果。

桌子 - 倒角和布尔 03

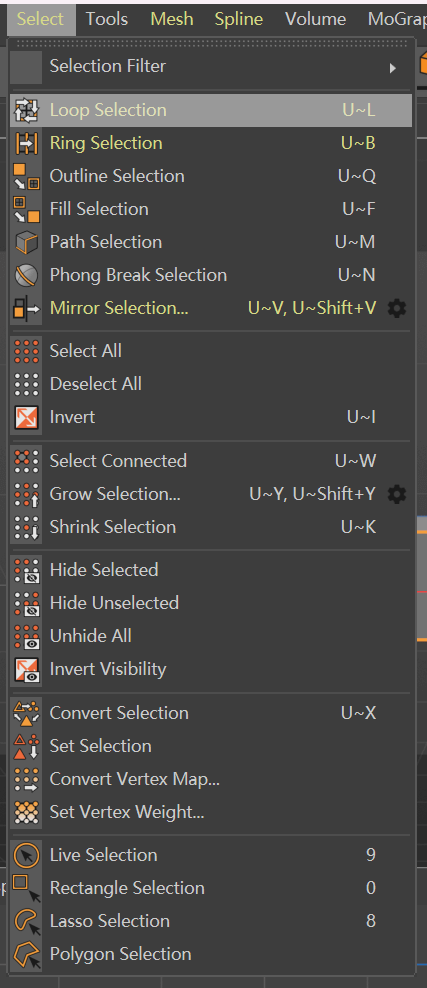

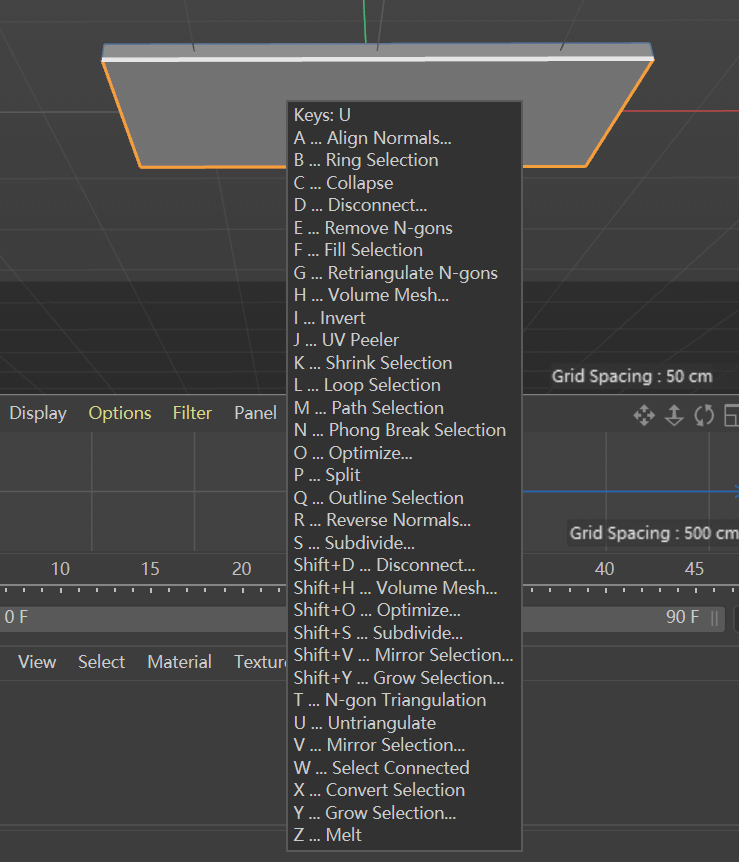

U + L 循环选择。

选中桌面底部四条边，按 T 拖动以倒角。

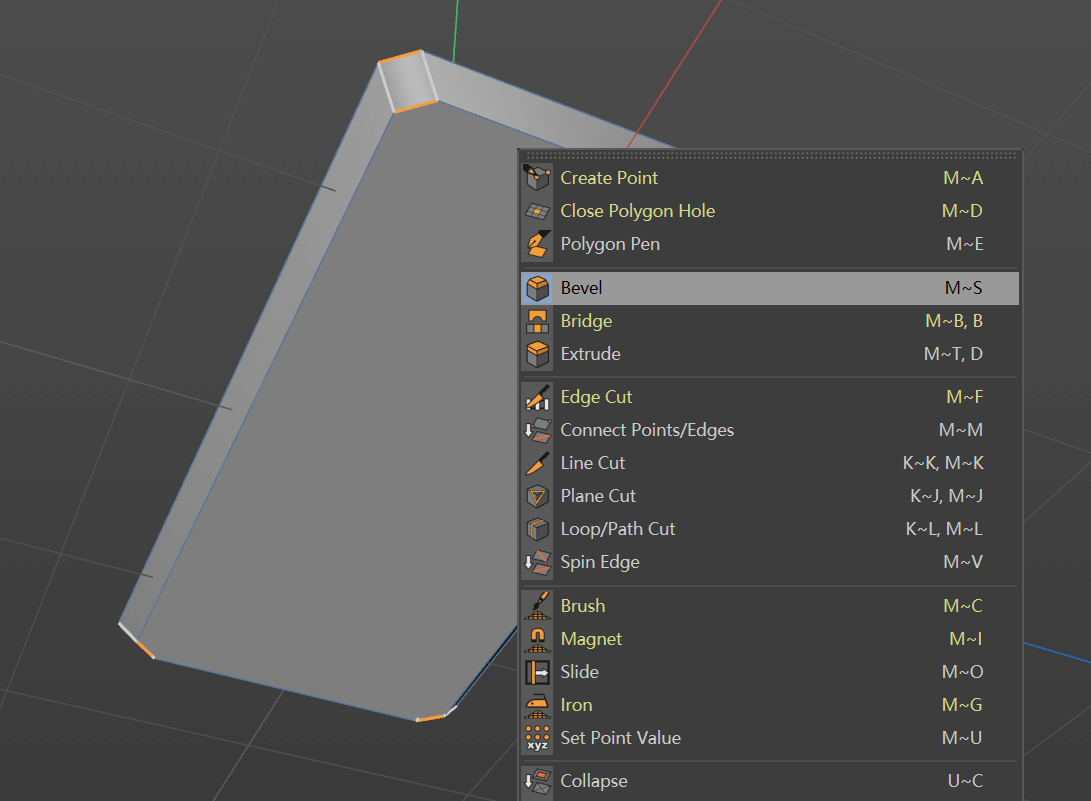

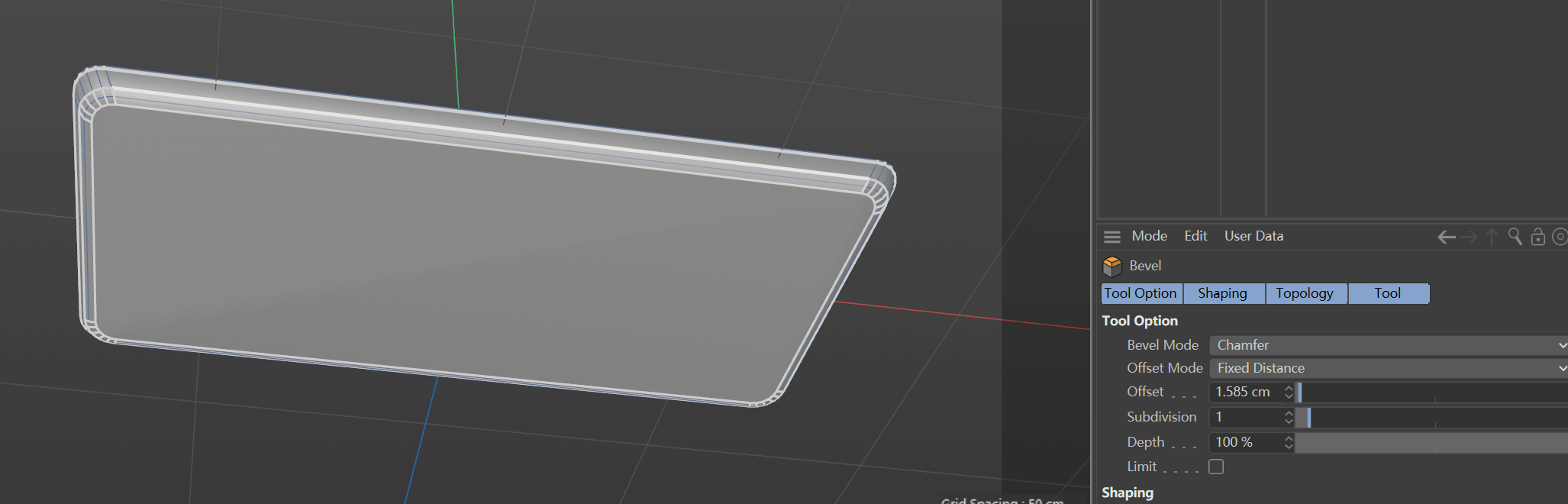

U + B 环形选择。执行 Bevel 倒角。

可以调整 Bevel 的 Offset 和 Subdivision 以修改倒角效果。

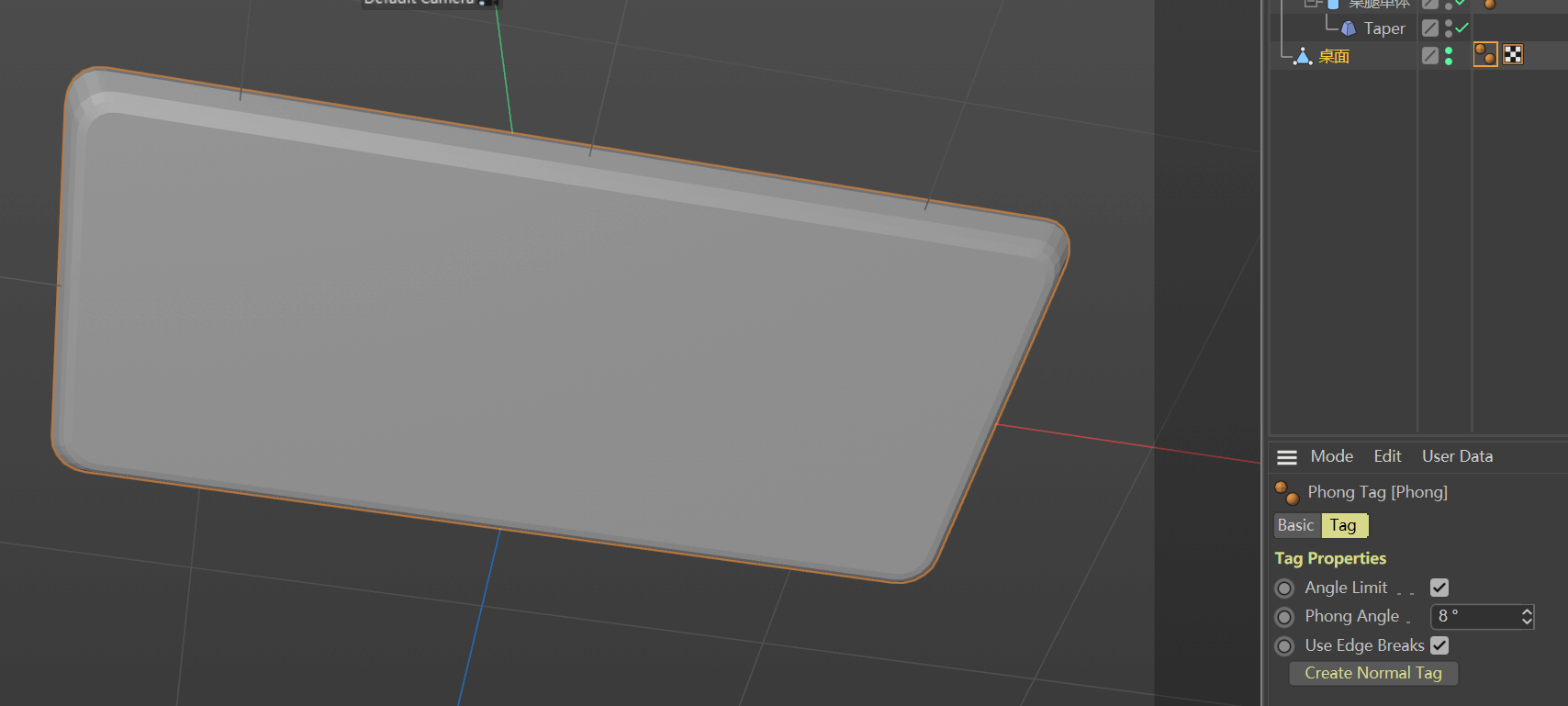

修改 Phong Tag 的 Phone Angle 使得桌面显示平滑。

接下来开始布尔操作，感觉比较方便但是对性能不好。

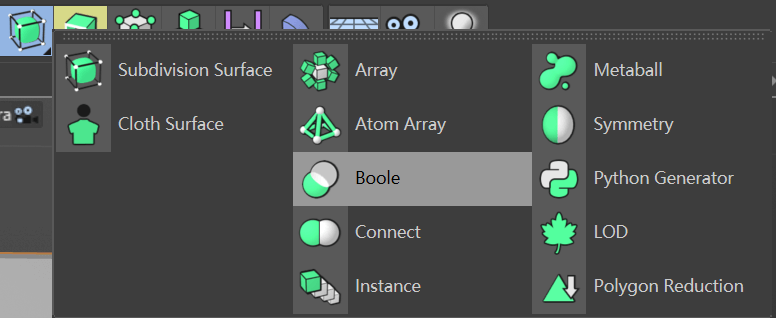

创建 Boole。

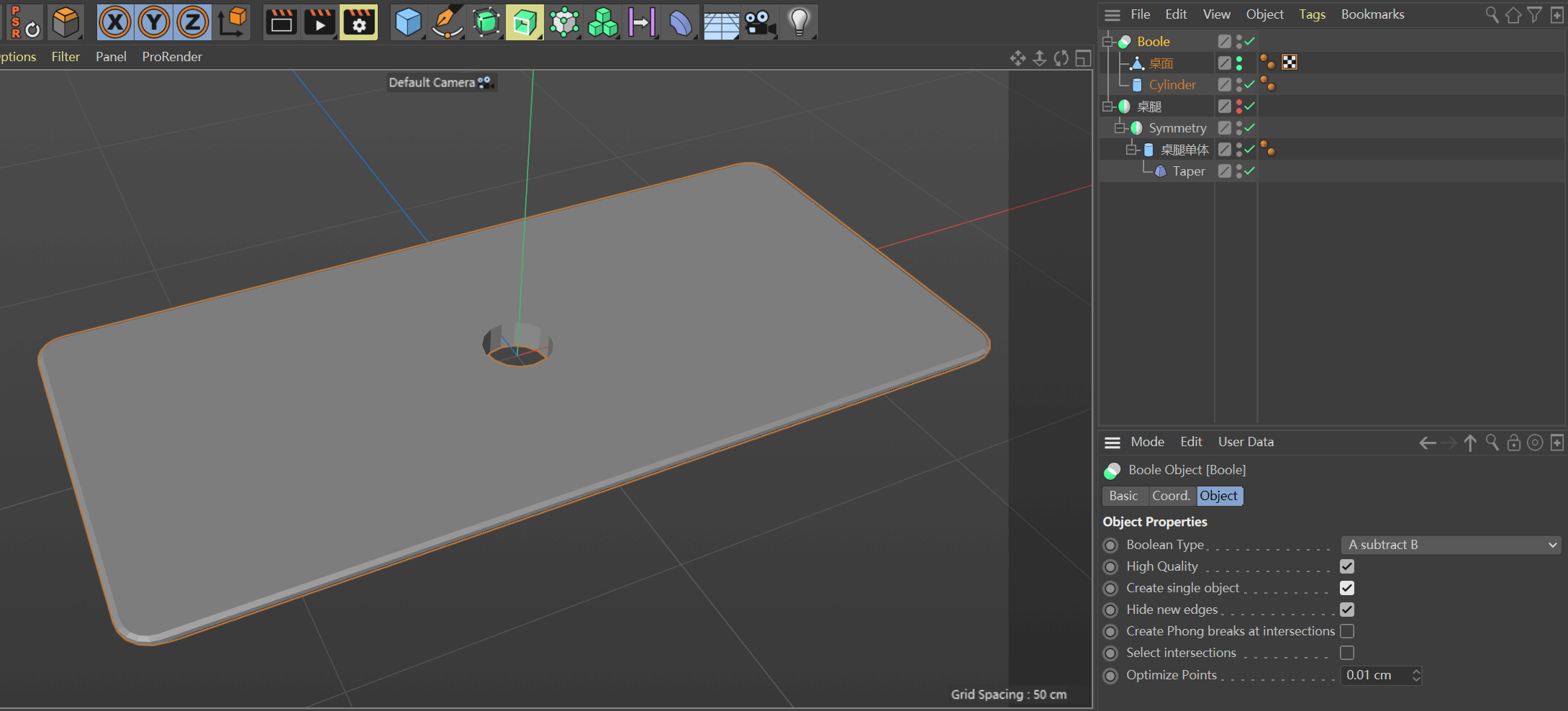

如此做，A subtract B。

同样地，使用 Boole 让桌角平整。

最终节点如图所示。

桌子 - 材质基础 04

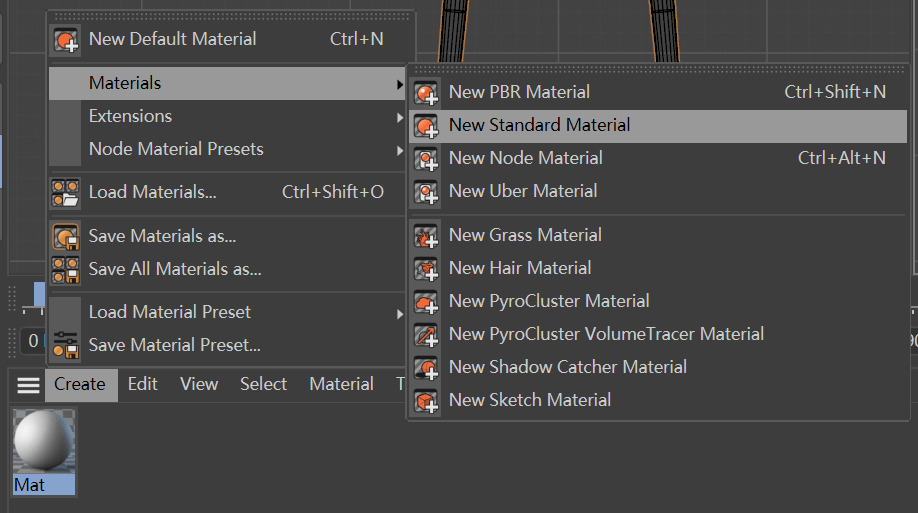

窗口底端有个管理材质的东东。New Standard Material！这将创建一个类似之前学的类似 3ds Max 的材质球。

把材质球拖到节点右边即可应用材质。

打开 ProRender 渲染器。

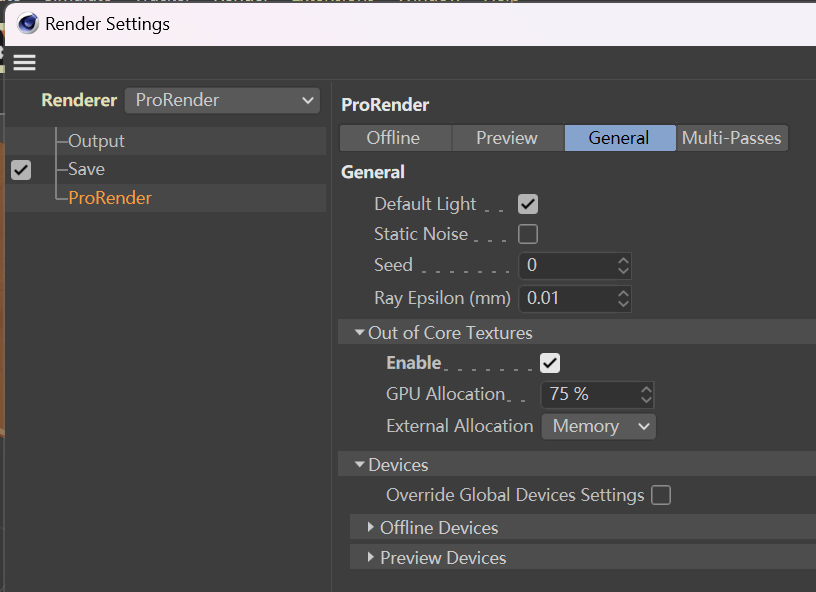

自己的显卡太新了不兼容……改成 CPU 渲染，但是这样渲染巨慢……WDM。

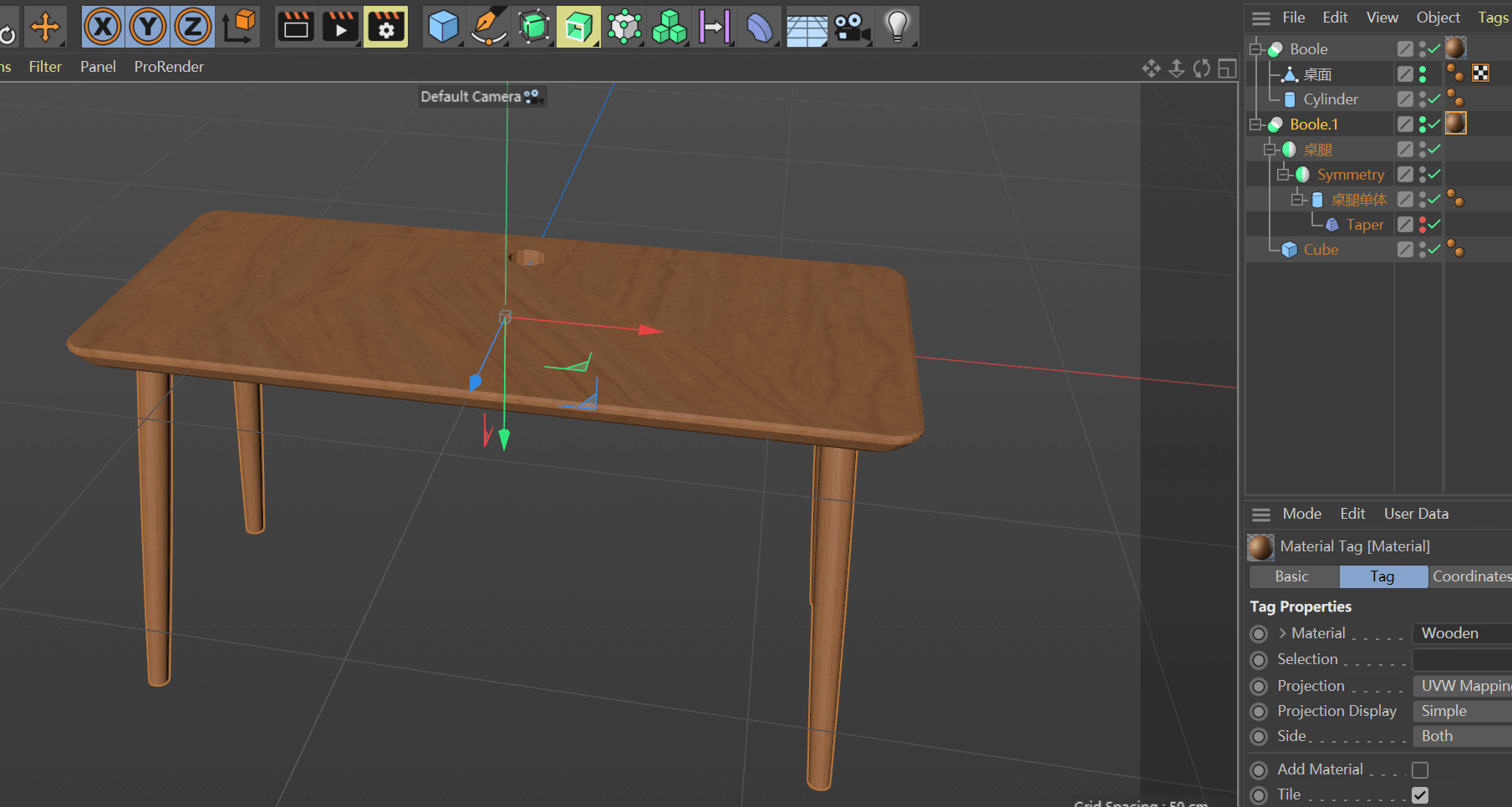

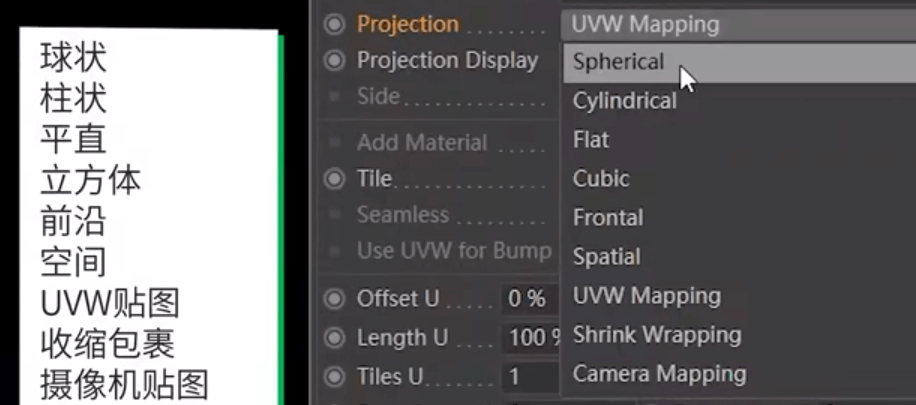

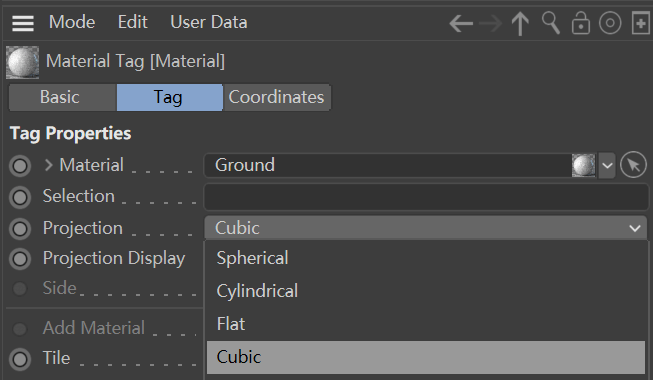

点击绑定在物体上的材质球，可以修改材质球的贴图方式 Projection。

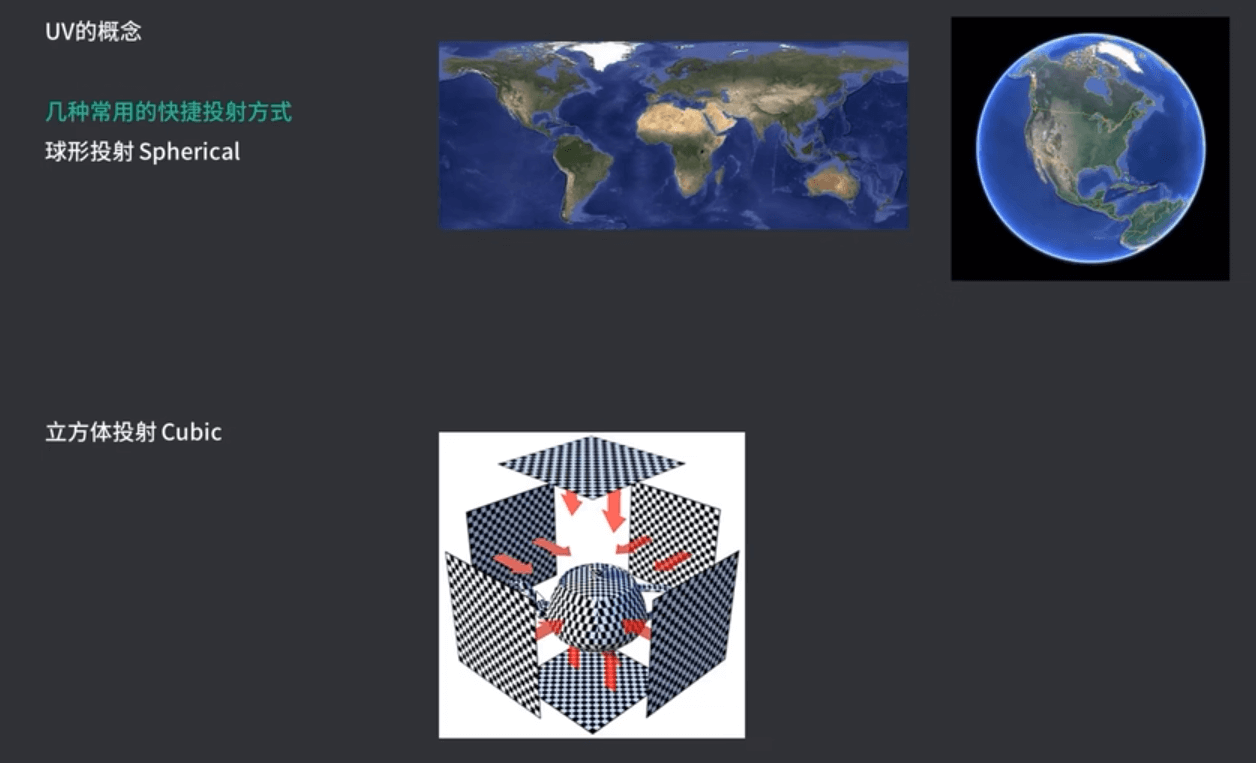

一些贴图方式的原理。

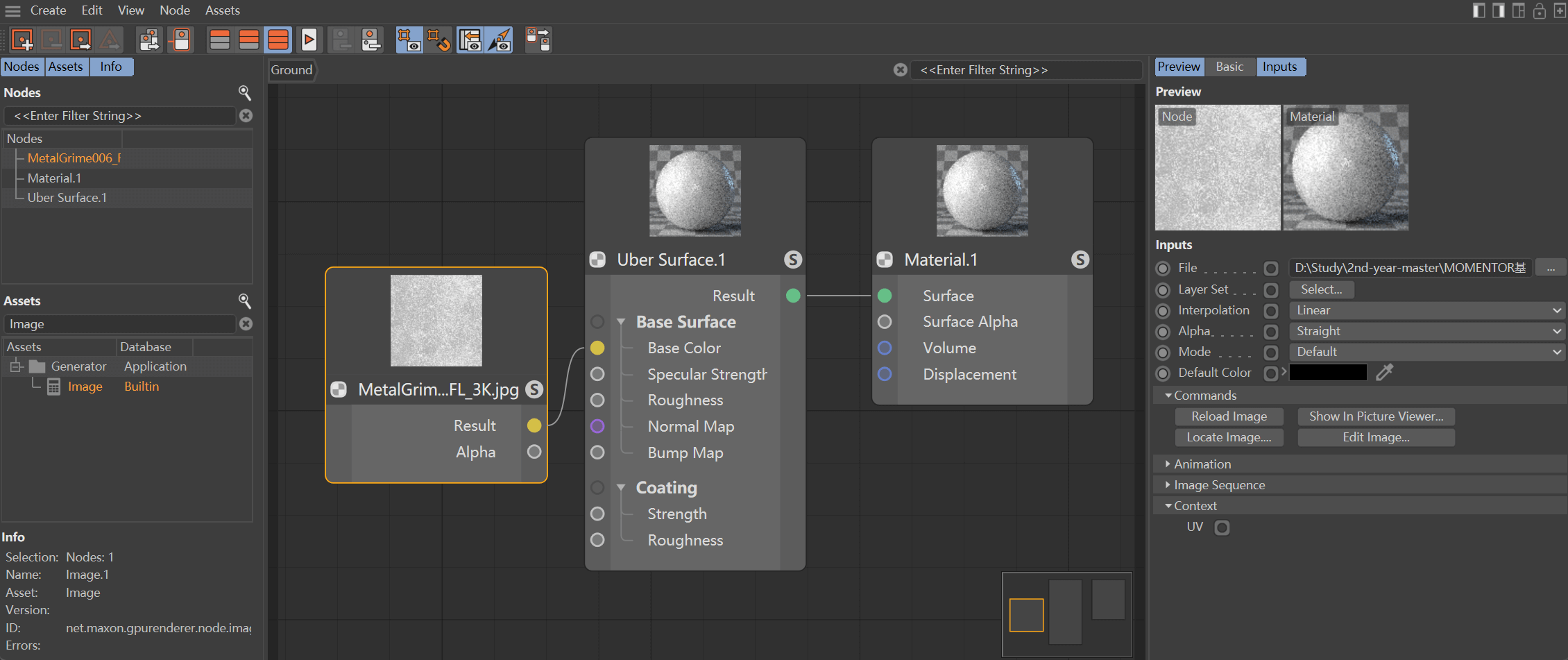

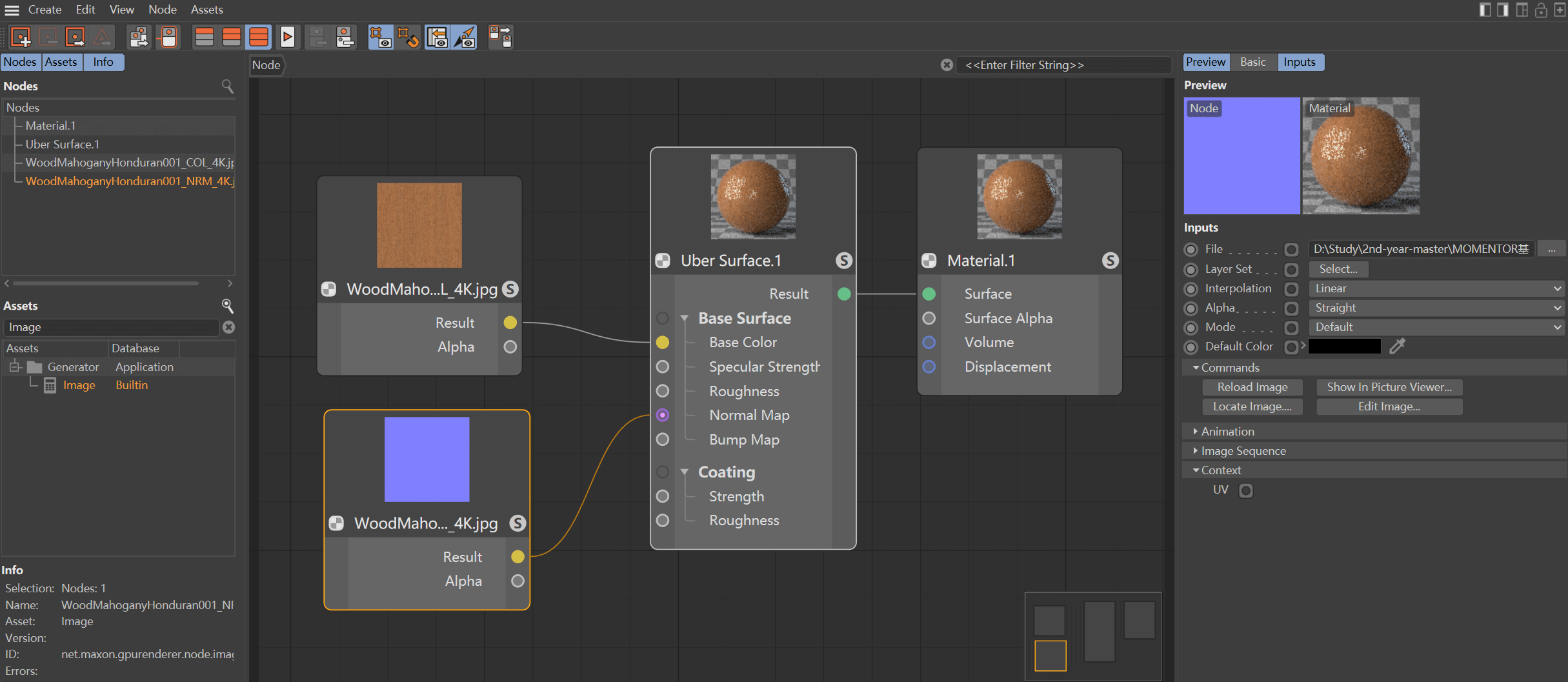

New Node Material。这是目前比较流行的设置材质的方法。

啊！真是熟悉的感觉！

TIP : 什么是 UV

就像纸模一样，相邻的面之间的 UV 贴图最好是连在一起的。

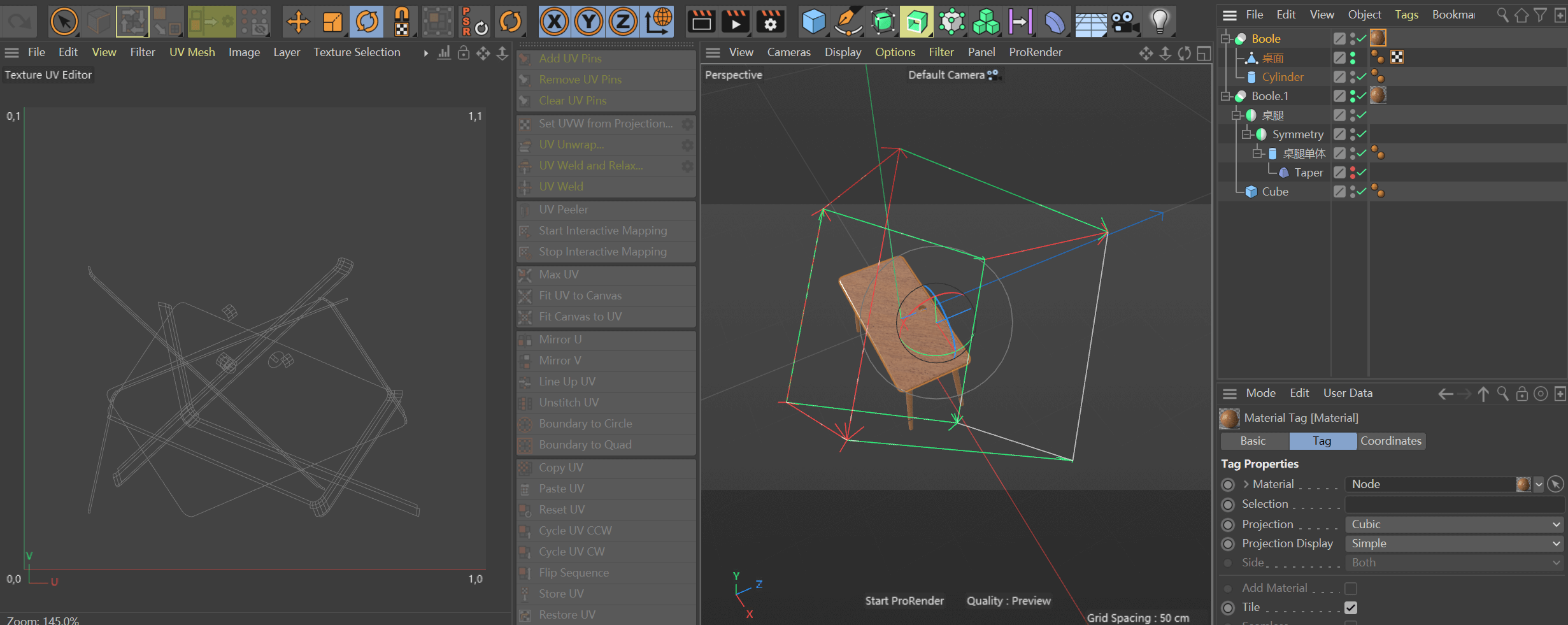

右上角的 Layout 选择 BP - UV Edit 即可操作一些贴图逻辑。

桌子 - 渲染 05

照片级渲染

真实合理的模型结构

材质符合物理准确

写实准确的光源

正确的摄像机设置 5.（渲染器优秀的算法）

加个灯光，得这么加。

整一个环境贴图环境光。创建一个 Sky 放入场景。

创建一个 PBR（基于物理的）材质，关闭 Color 和 Reflectance，Luminance 选择 HDRI 环境贴图。

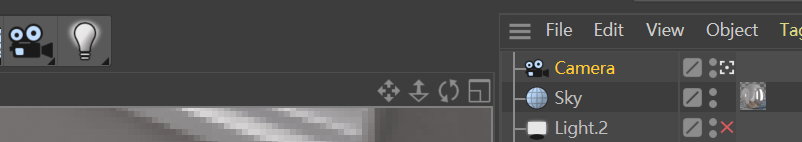

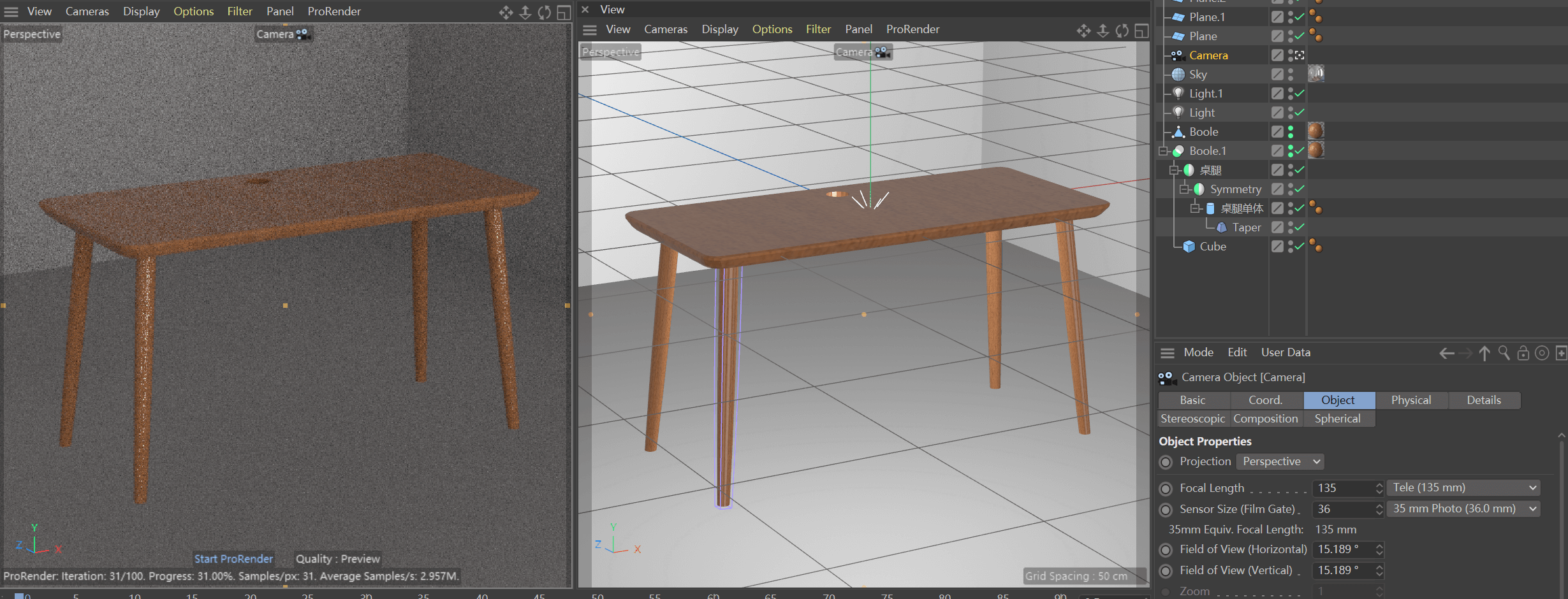

创建摄像机，打开 Camera 右边的方形小按钮。

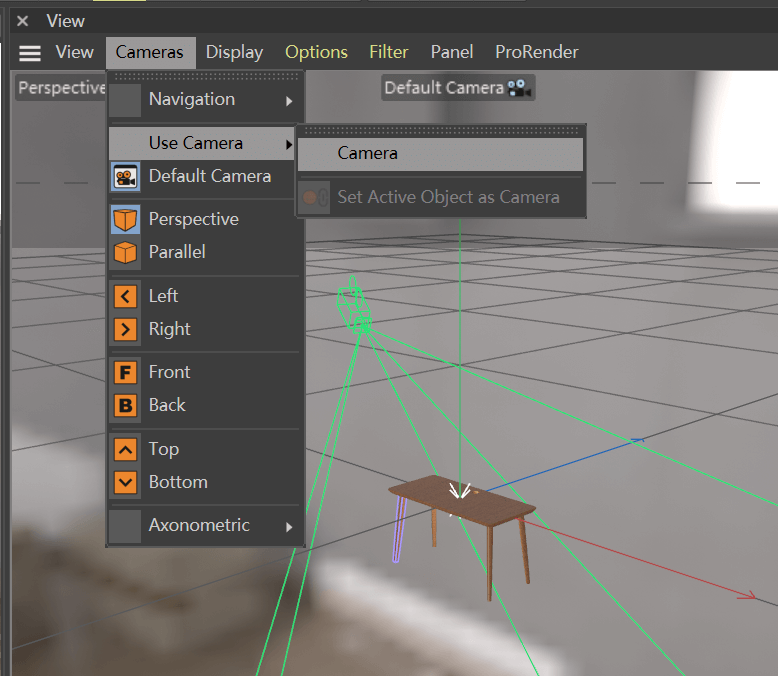

将 Camera 的视口绑定到视角上。

调整布局后，可以保存。

给环境再加个地标和墙。调整相机参数。

创建更多材质。

设置贴图类型。

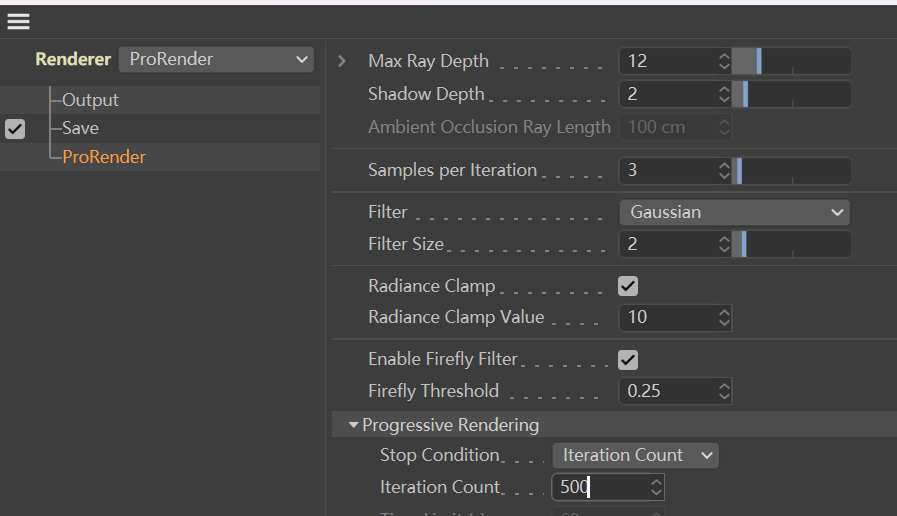

修改渲染器参数，调整 Iteration Count（原课程调成了 500，这对 CPU 来说简直渲染不动！）

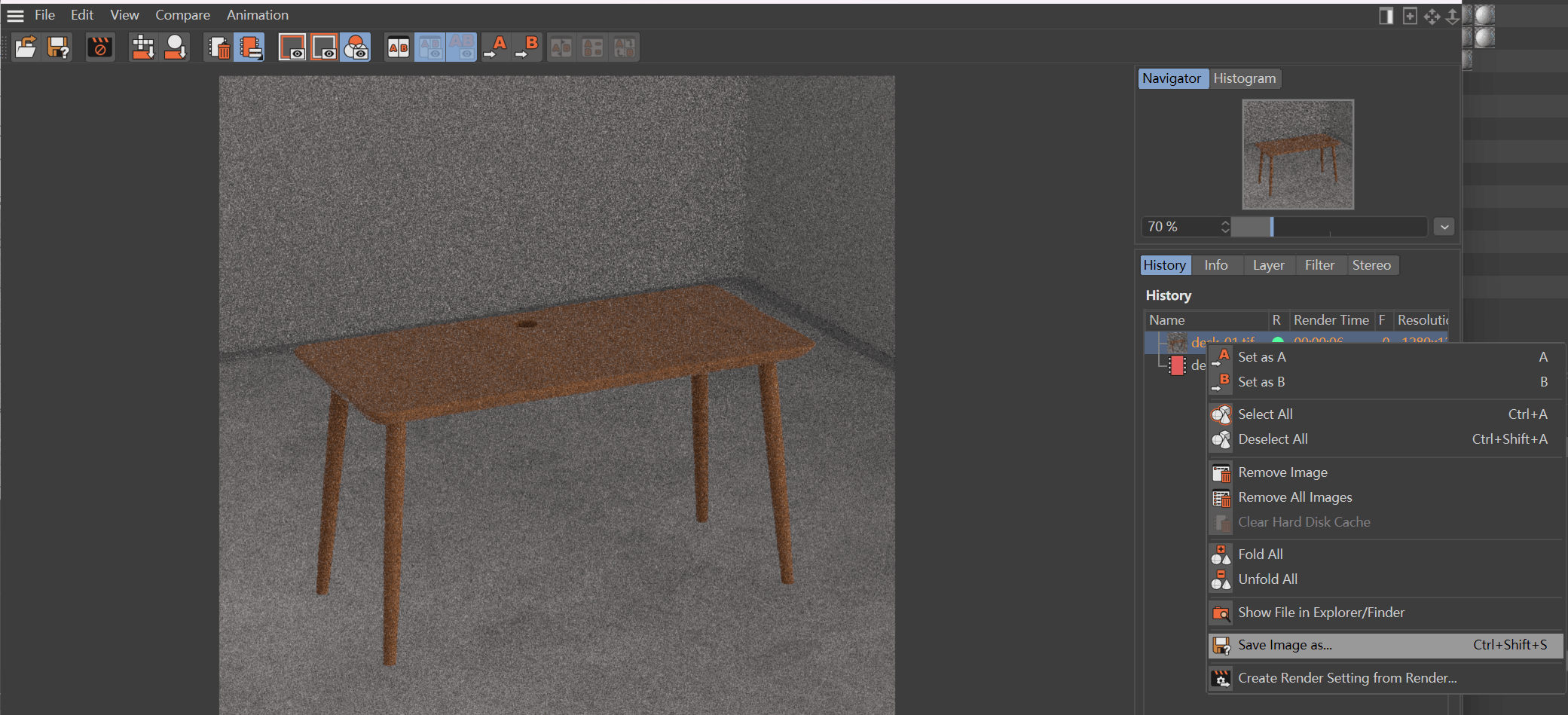

设置保存路径。

渲染后还可以 Filter 调色。算球吧这渲染也太慢了我佛了。

补丁：PRO RENDER 为什么用不了

我服了……居然说无解……~~换 Octane~~ 我草这玩意还收费，换 RedShift——Redshift 渲染器 V3.0.45 For C4D R18 – R24 + Houdini + Maya + 3DS MAX 2014-2022 插件版本 Win 破解版 – 龋齿一号 GFXCamp。

制作小零食 - 巧克力场景_建模 06

创建一个样条线。

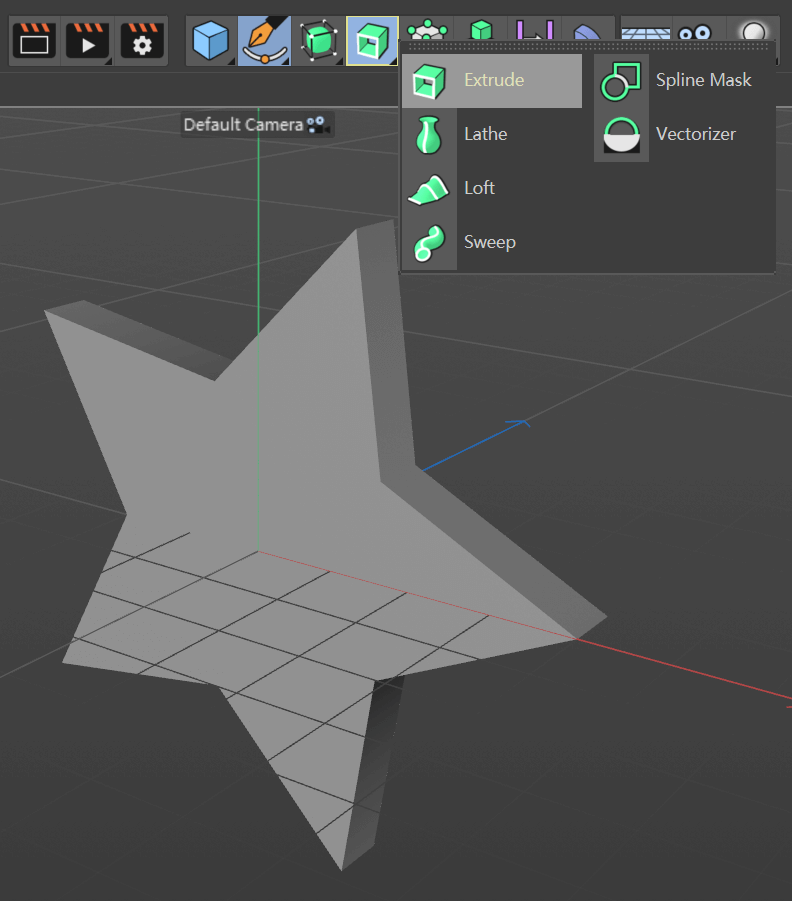

场景中选择这个星星，工具栏下按下 Shift 后再选择 Extrude。

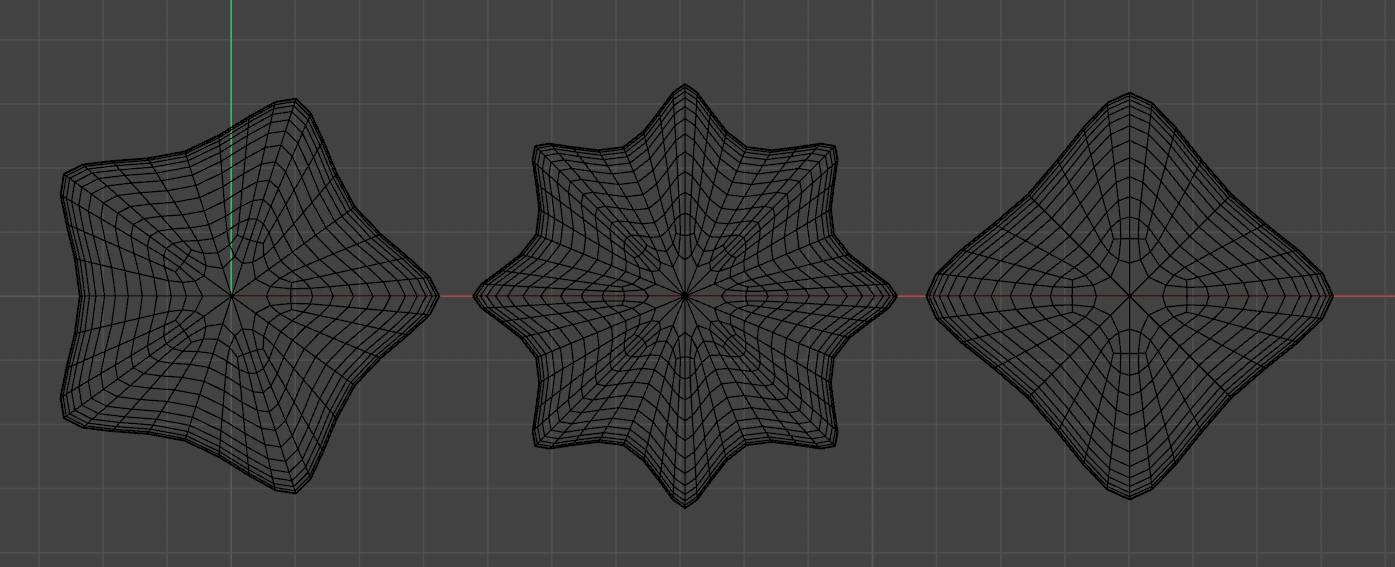

调一调参数，多整几个。

还可以给模型加个细分，结构如图所示。

使用 Sweep 节点，让 n-Side 沿着 Spline 的轨迹形成一个体。

创建一个球，C 掉，选择所有顶点，T 压扁，再细分。

制作小零食 - 巧克力场景_场景搭建 07

上节做的模型一塌糊涂……重新整一个。

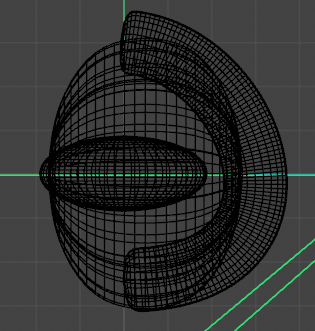

场景结构图如图所示。

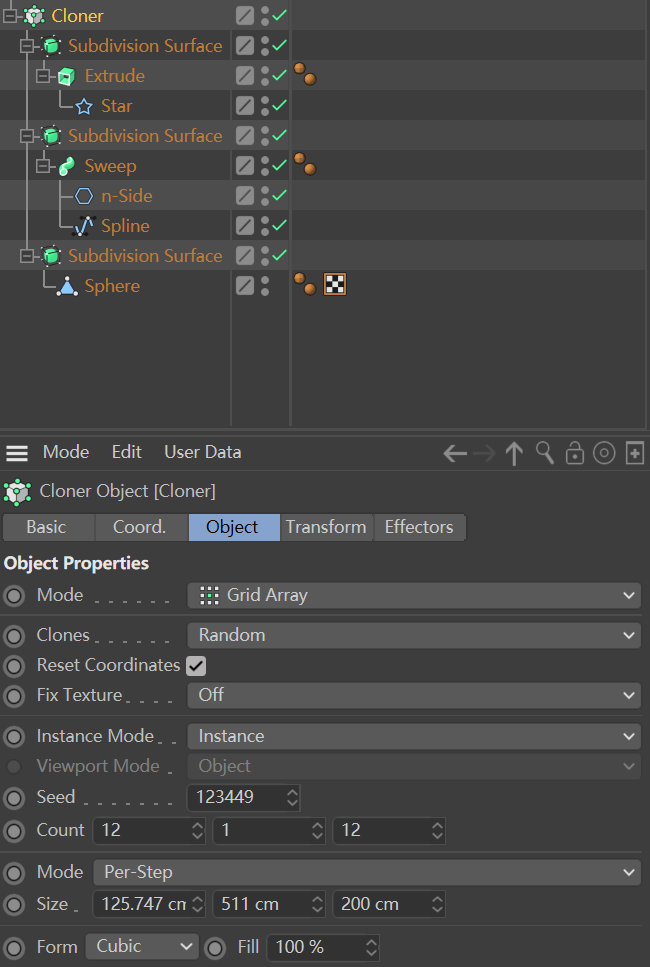

给这些模型顶端附上 Cloner 节点，调整参数，就会将这些模型克隆好几份并按规则排放。

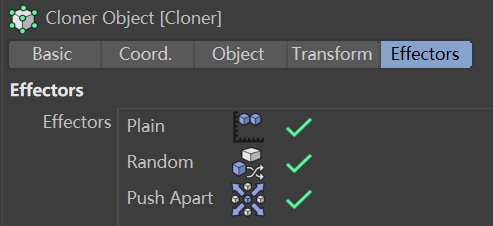

给这个 Cloner 添加 Effectors。

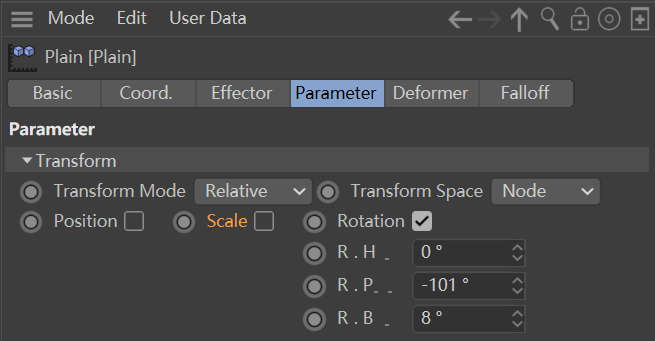

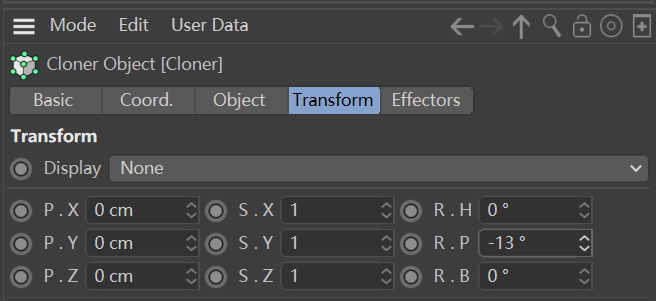

使用 Plain 可以给阵列里的对象一个固定的 Transform。

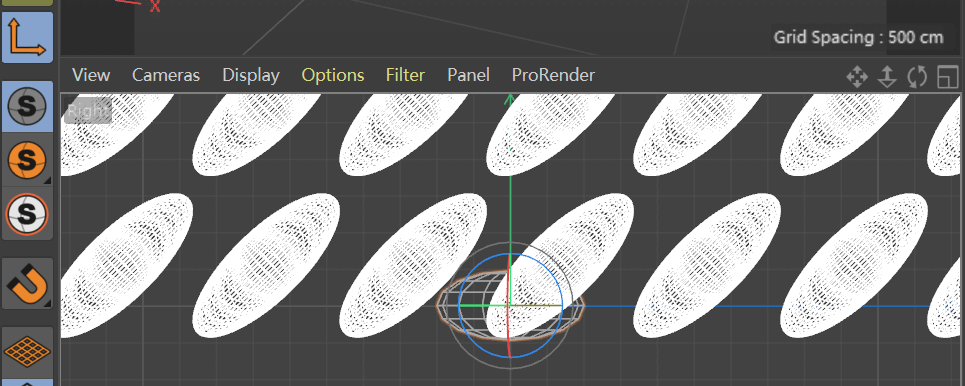

如果这里圆形巧克力是倒伏的，需要通过坐标器修改工具将其扶正（而不是直接旋转）。

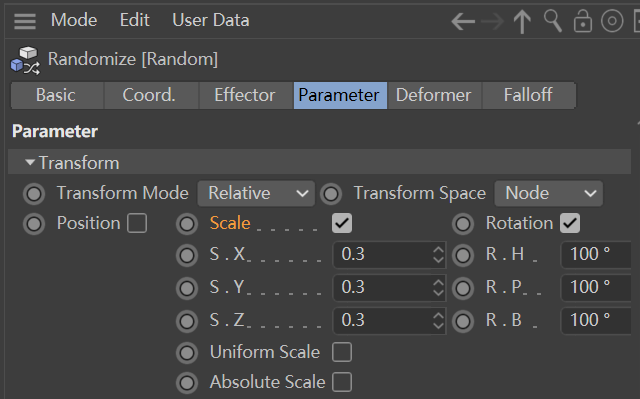

Randomize 可以给对象在一定范围内随机地作 Transform。

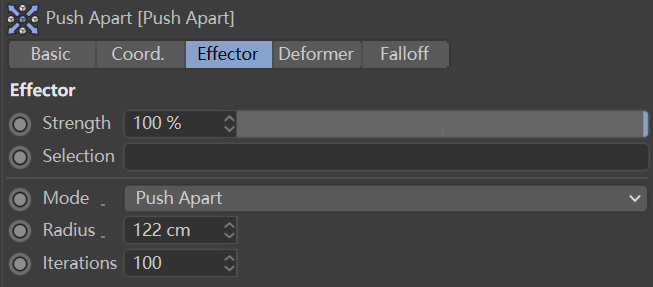

Push Apart 节点可以防止对象之间重叠。

添加相机和平面。

最终结构树。

制作小零食 - 巧克力场景_渲染 08

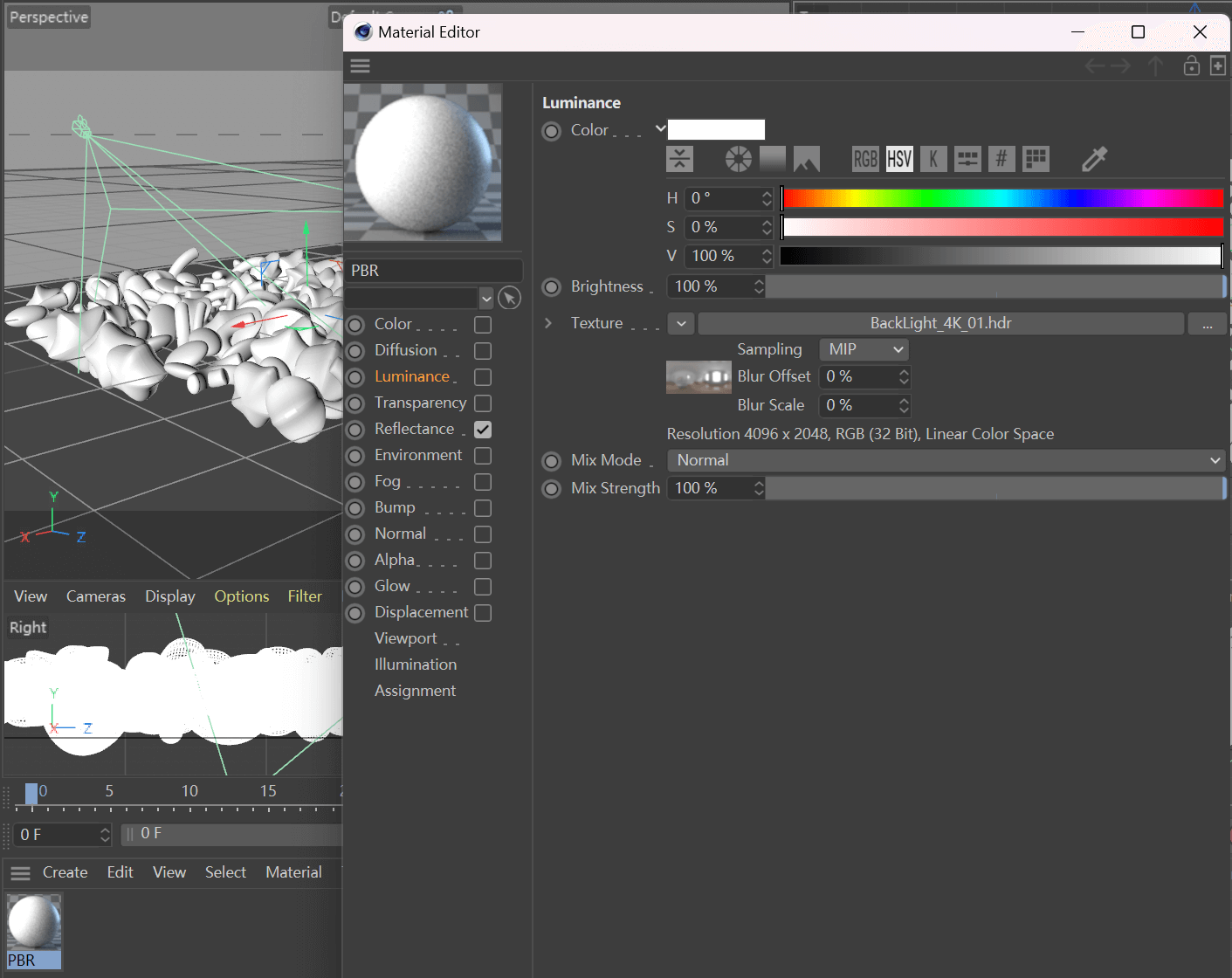

创建一个 PBR 环境贴图材质。

Clone 下 Instance Mode 选择 Render Instance 可以节约性能。

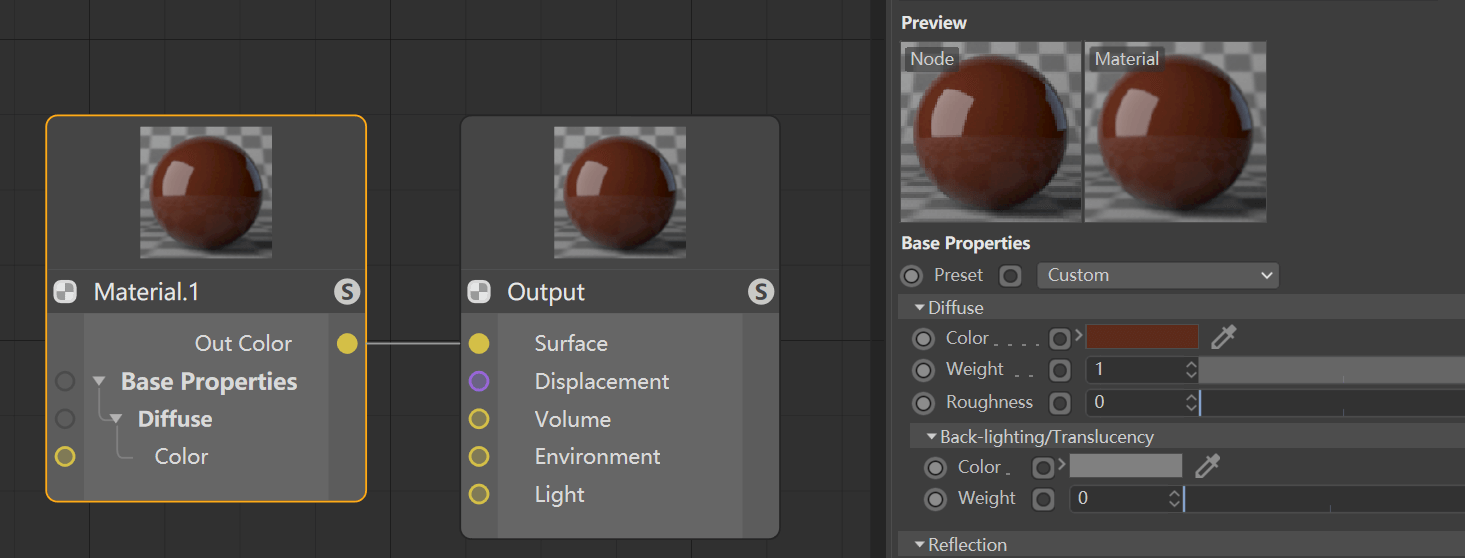

整点巧克力的材质。

渲染效果……笑死好假（以后渲染部分还是跳过吧）。

制作小零食 - 薯片场景搭建 09

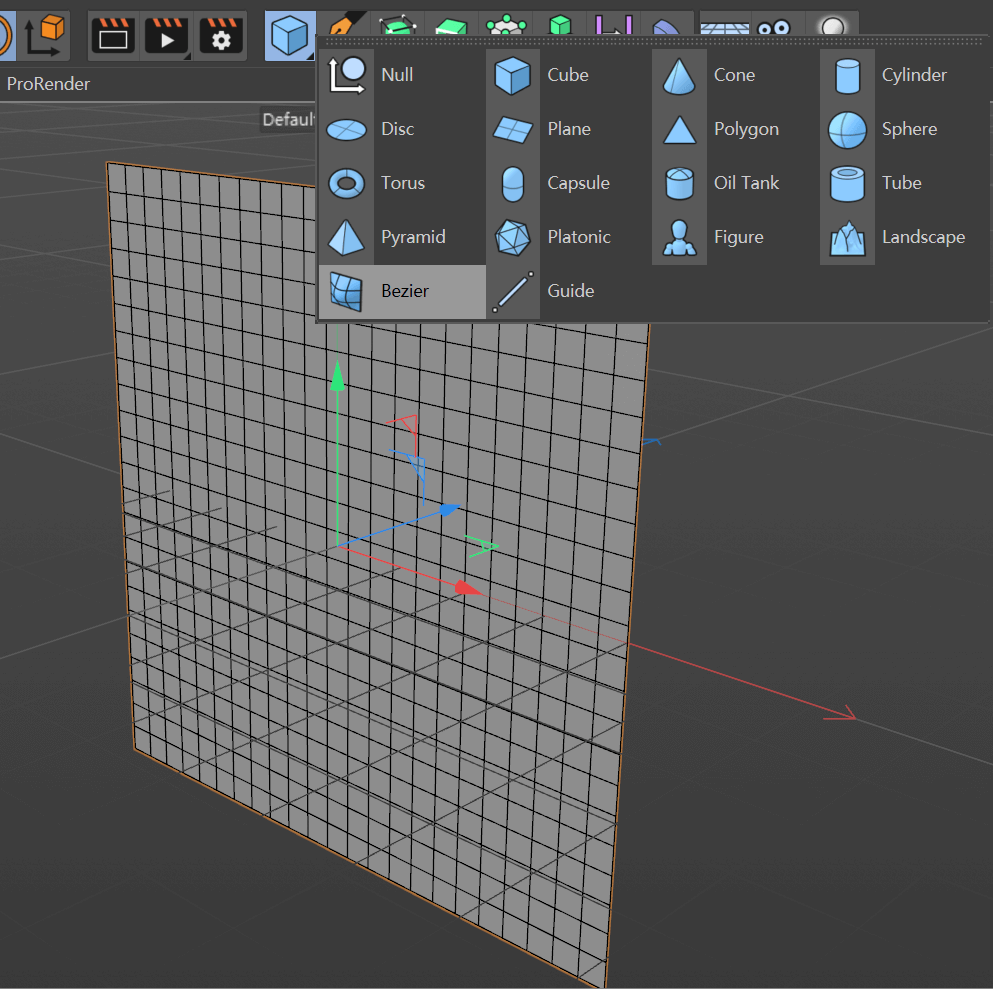

创建一个 Bezier 面。

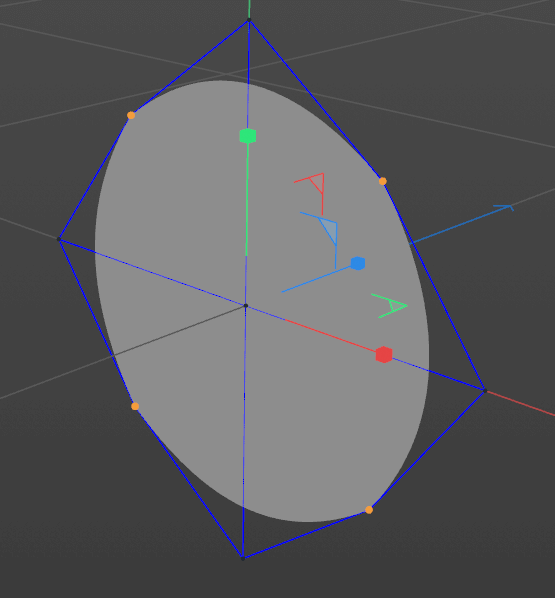

默认的 Bezier 面有 9 个控制点，选中 4 个角缩放，将其变成类似圆形的东东。

移动其它控制点。

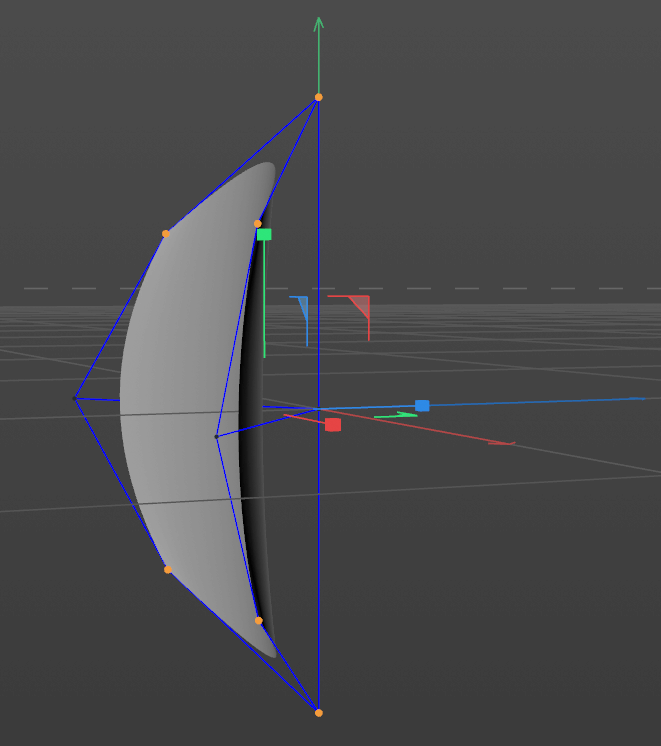

中间这个点，拱一拱。

C 掉。按住 Shift 双击选中一条直线，最后选中所有隔一行的线。

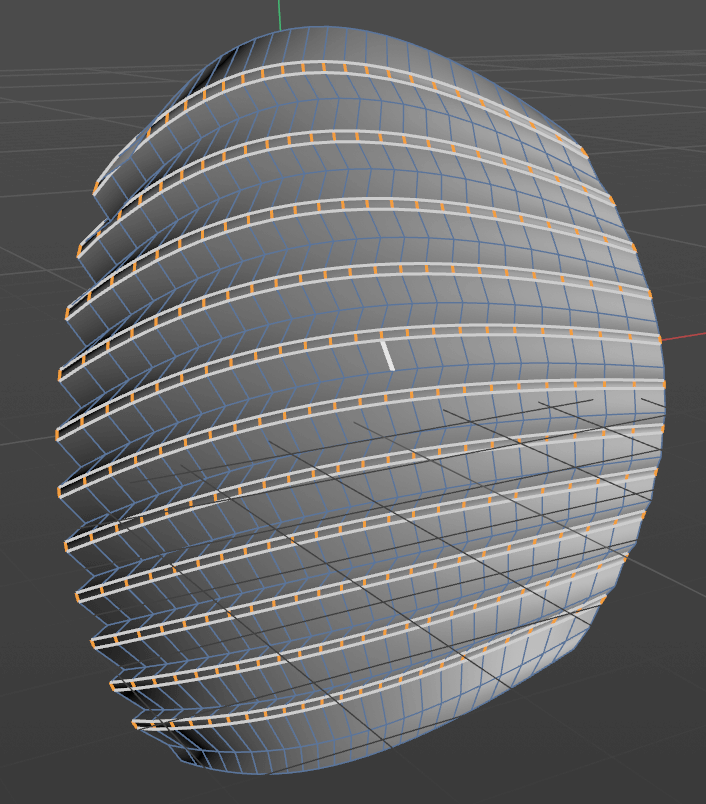

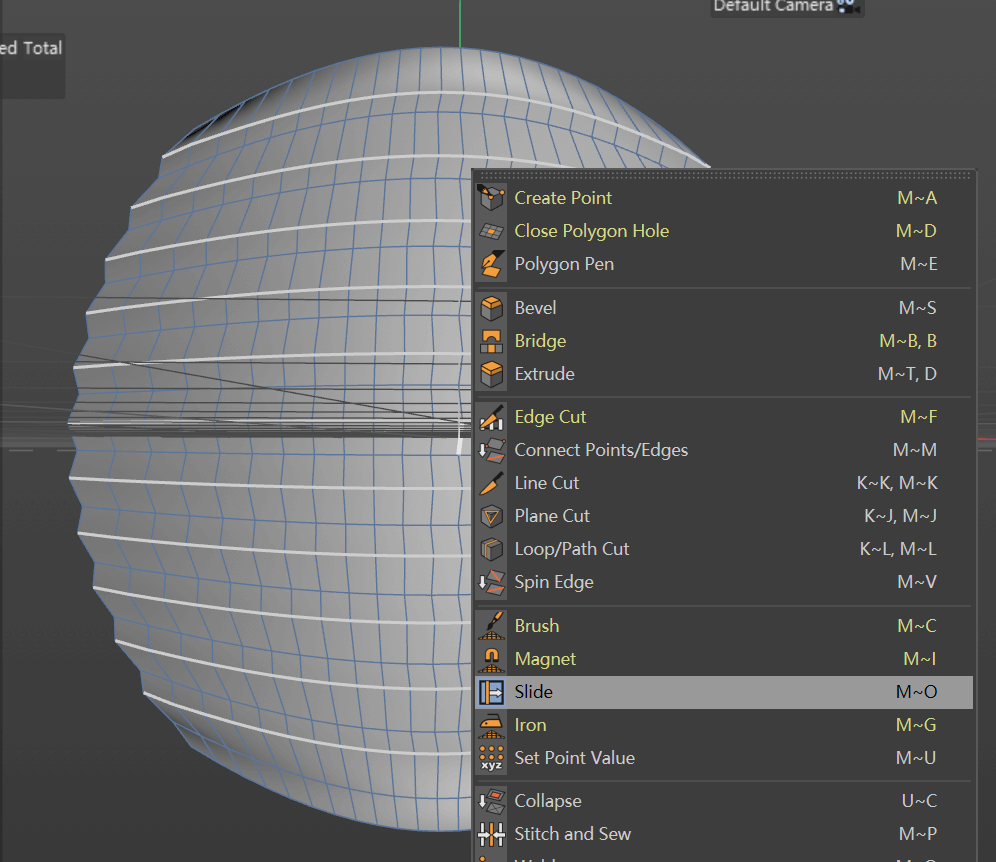

右键选择 Slide，再按住 Shift 拖一拖。

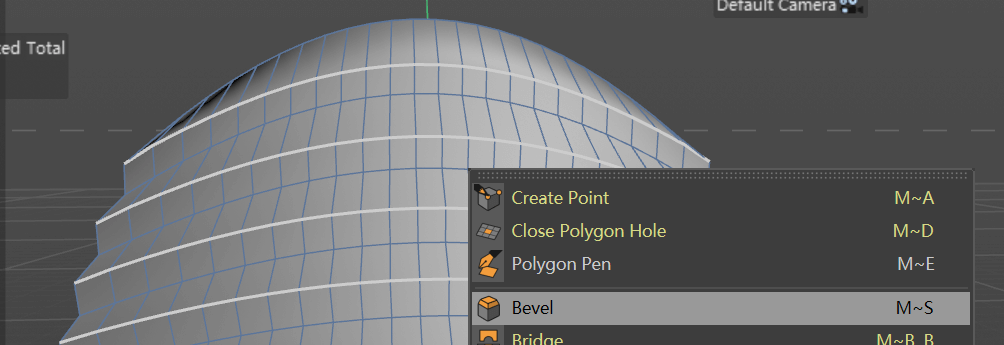

拖完后整个 Bevel 倒角。

目前效果，再复制两个调调参数。

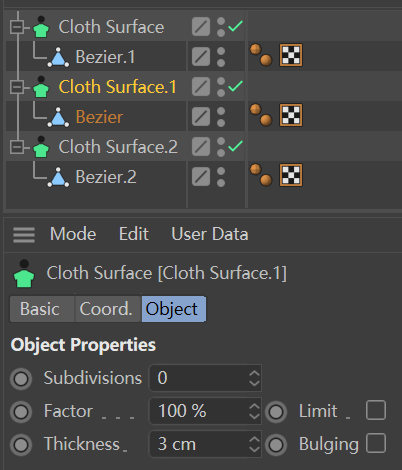

送它们仨一个 Cloth Surface，Subdivisions 设为 0，Thickness 设为 3cm。

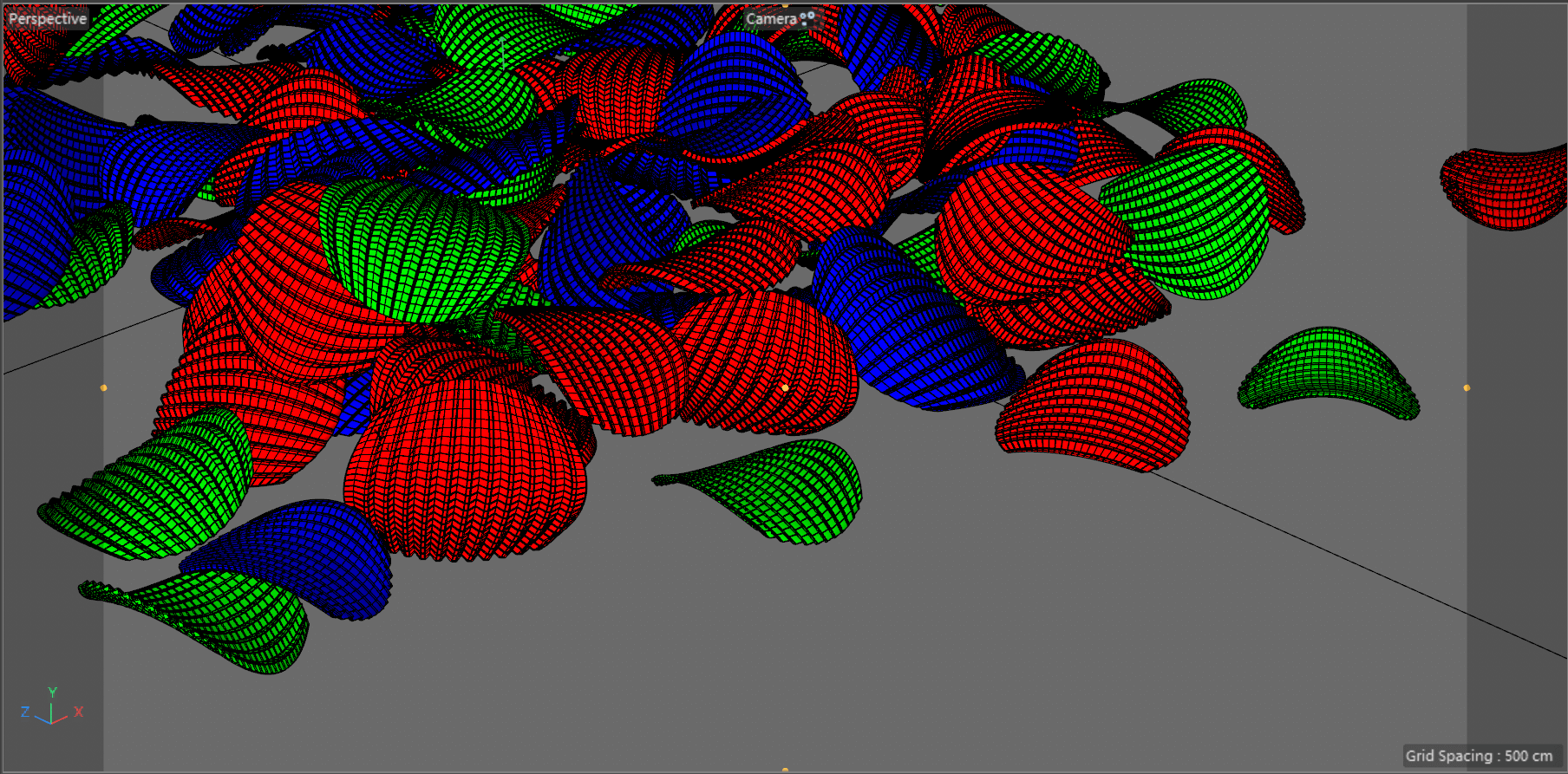

送它们仨各一材质，便于区分。再送 Cloner，Clones 选择 Random，Instance Mode 选择 Render Instance。

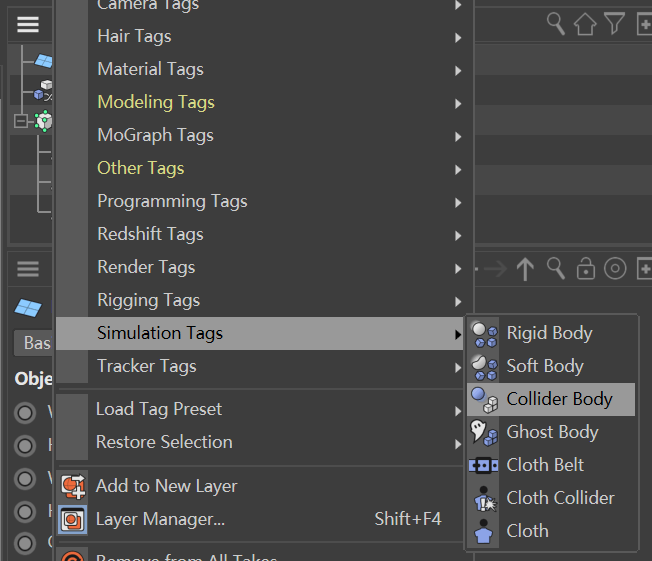

新建一个 Plane 垫在底下，给它一个 Collider Body。

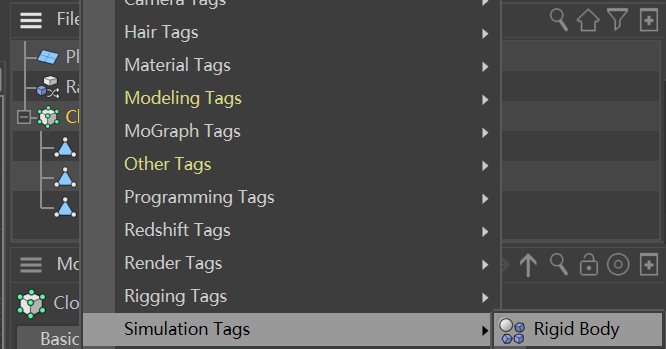

给 Cloner 一个 Rigid Body。

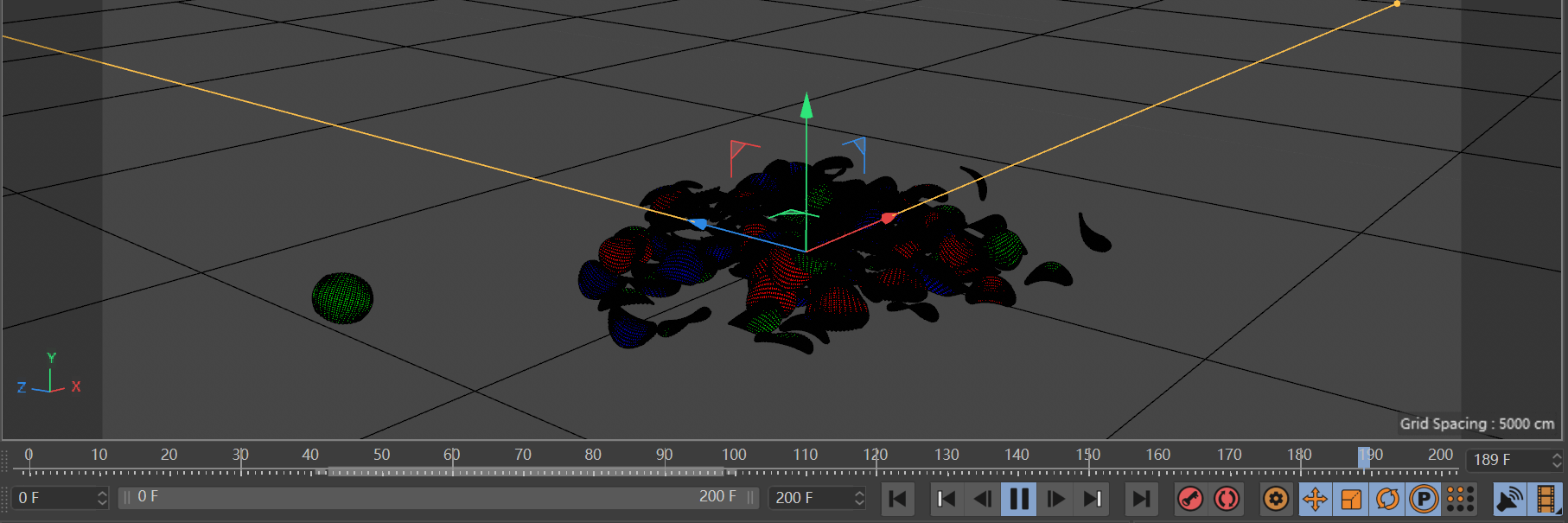

调整关键帧长度，开跑！

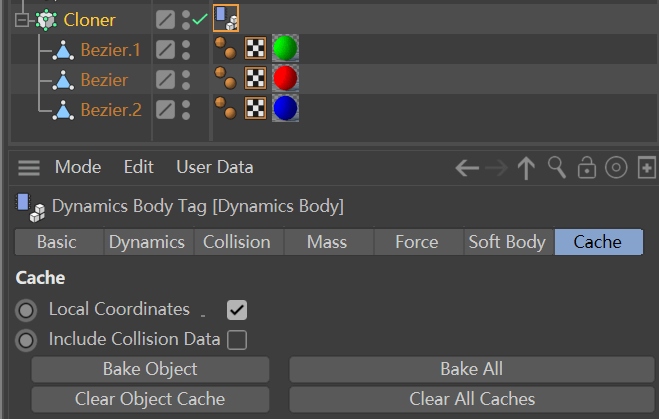

Rigid Body 标签下选择 Bake All，将模拟的结果转为关键帧。

整个相机构个图。

制作小零食 - 薯片渲染 10

不会调材质😭

TIP : Bump Normal Displacement 区别

Bump 凹凸

该通道只能识别黑白信息(灰度图)
黑白信息代表向上突起的程度
数据量有局限

Normal 法线

该通道识别彩色信息
除开明暗信息可以有 Bump 的功能
彩色信息可以定义突起的角度
Normal = Bump + 突起角度信息

Displacement 置换

该通道只能识别黑白信息（灰度图）
黑白信息代表向上突起的程度
能形成模型上真正的突起
所以一般用置换 + 法线的搭配，一个形成真实的突起，一个填补突起的角度细节

制作小零食 - 软糖场景搭建 11

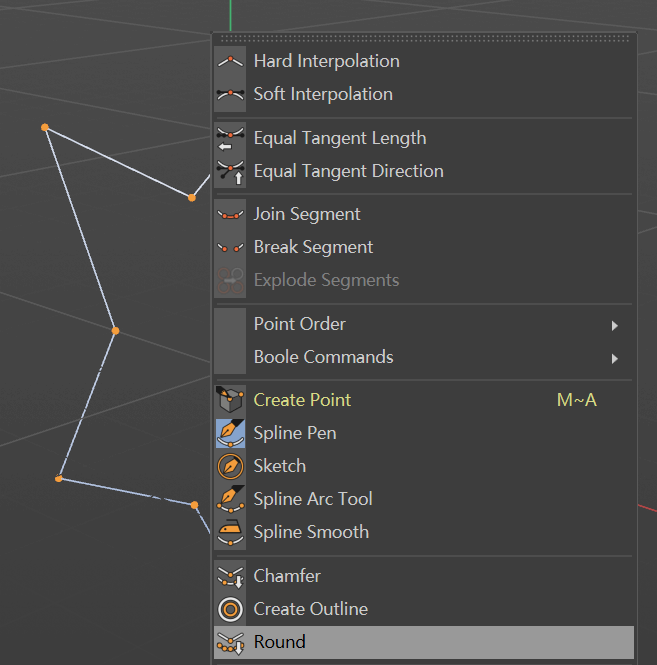

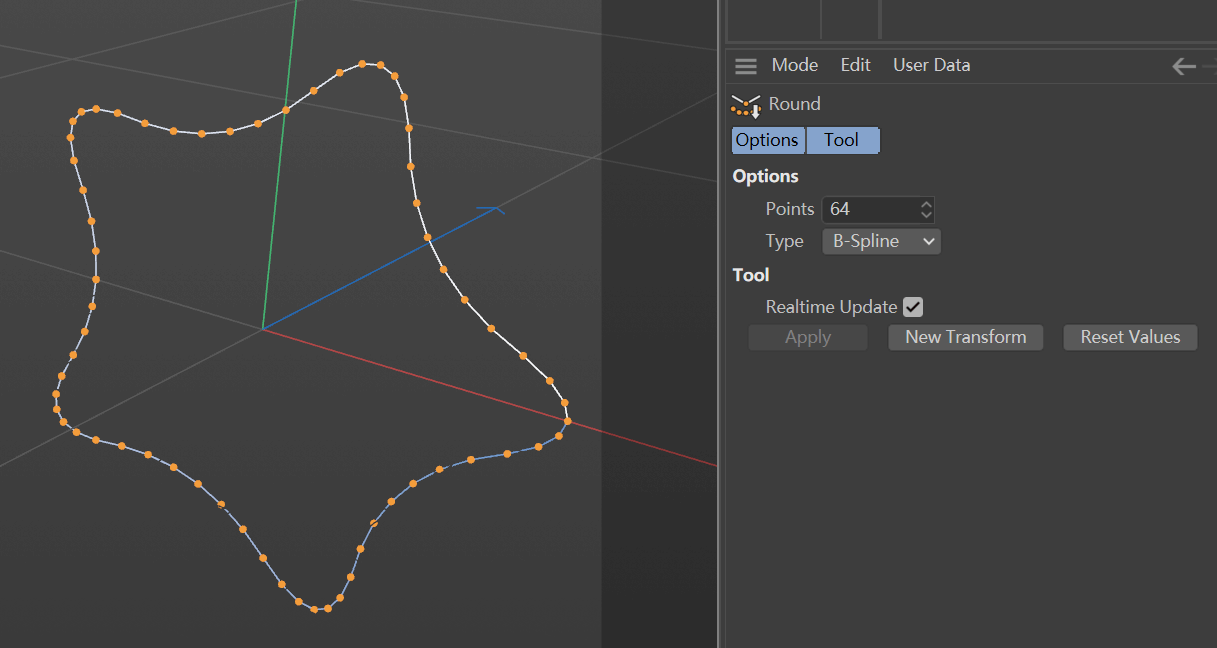

整一个星形样条线，C 掉，选中所有顶点，右键 Round。

提高 Round 的 Points 使得形状更平滑。

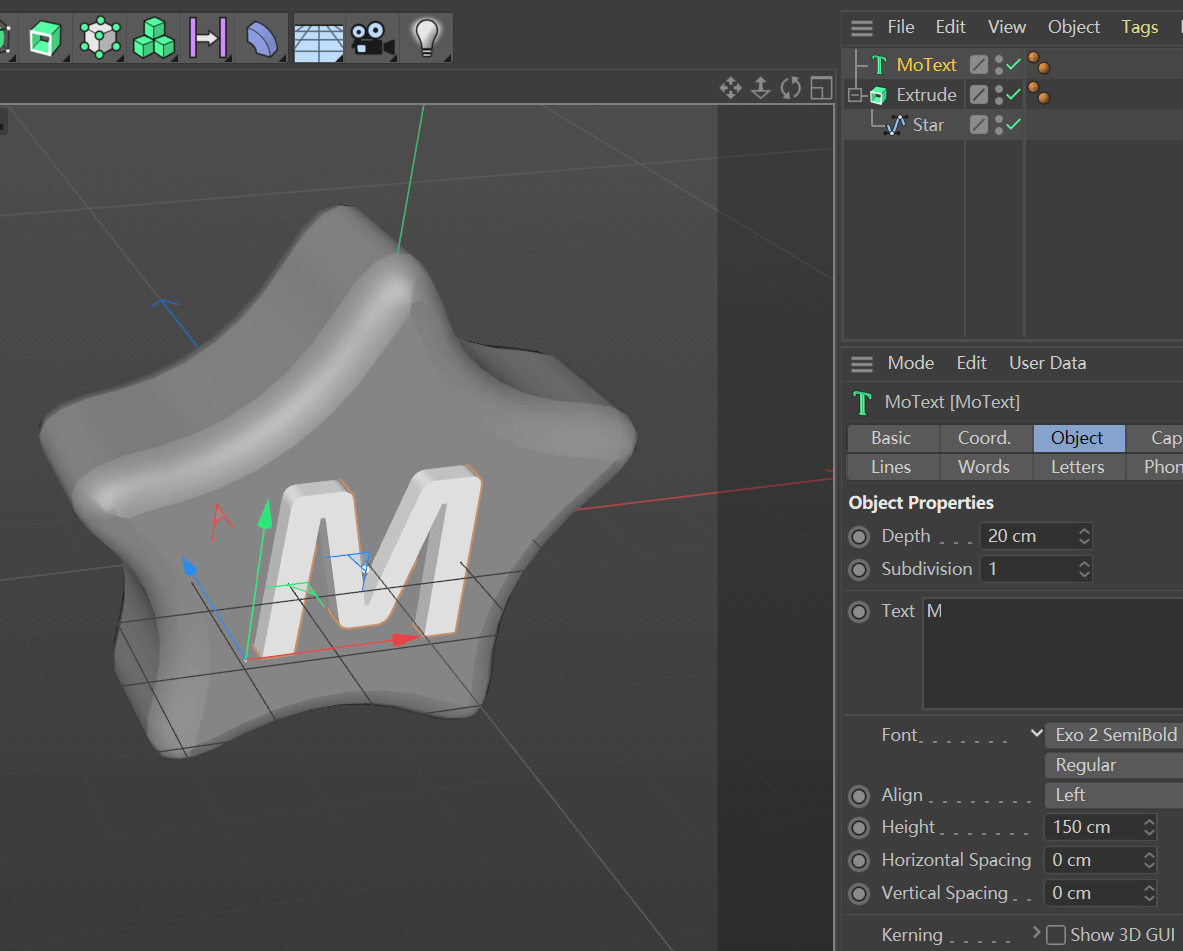

MoText 整一个三维文字。

调整文字参数，C 掉。

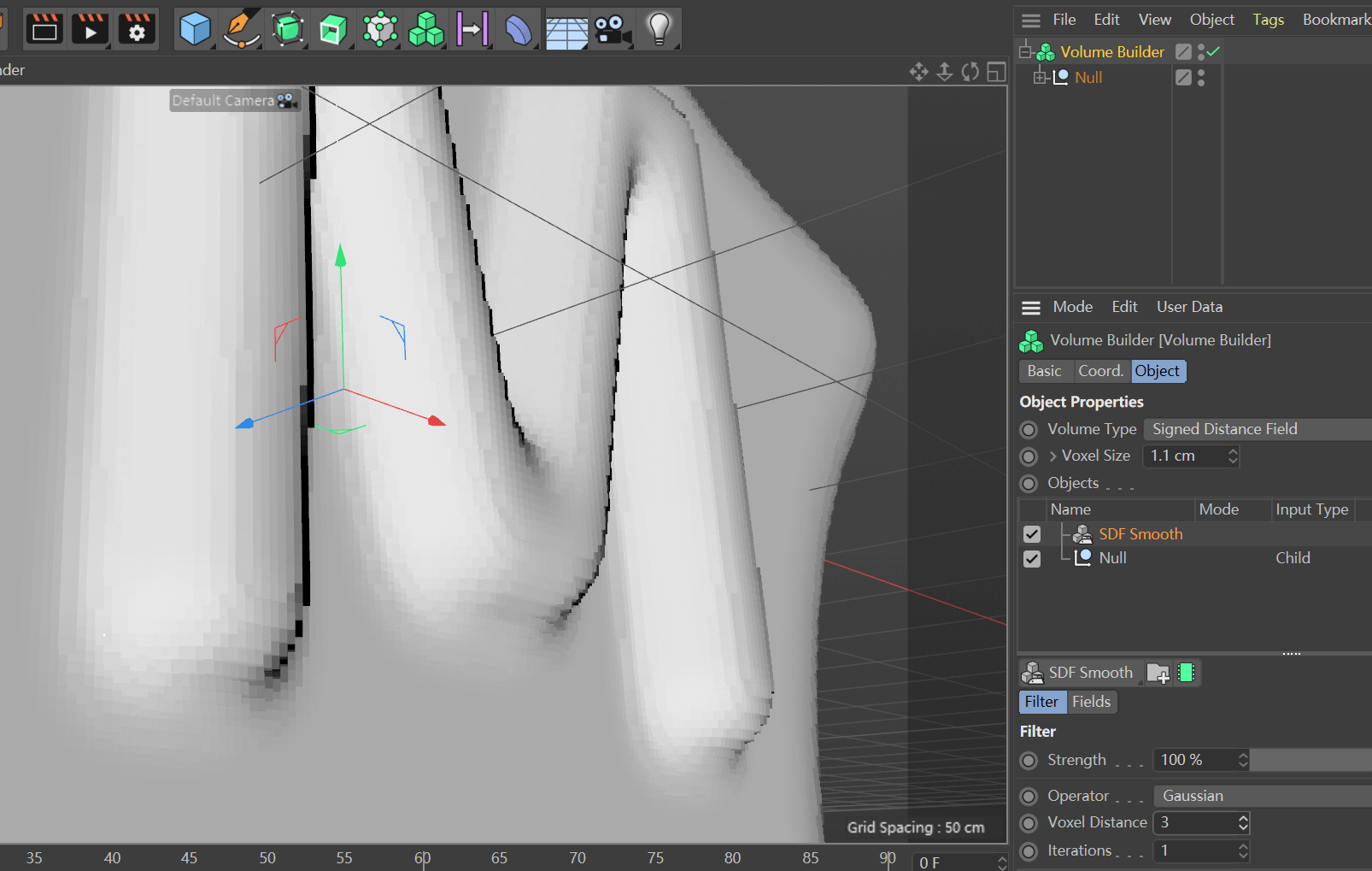

选中五角星和文字，Alt + G 打组，在上一个 Volume Builder，调整 Voxel Size，添加 SDF Smooth。

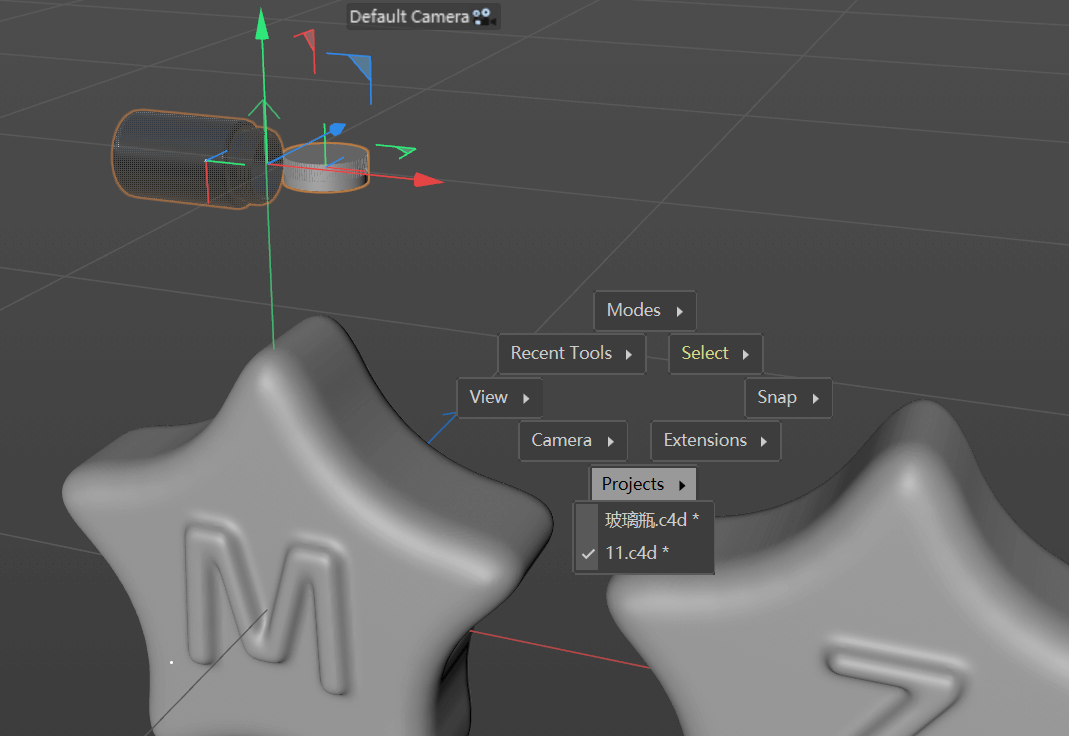

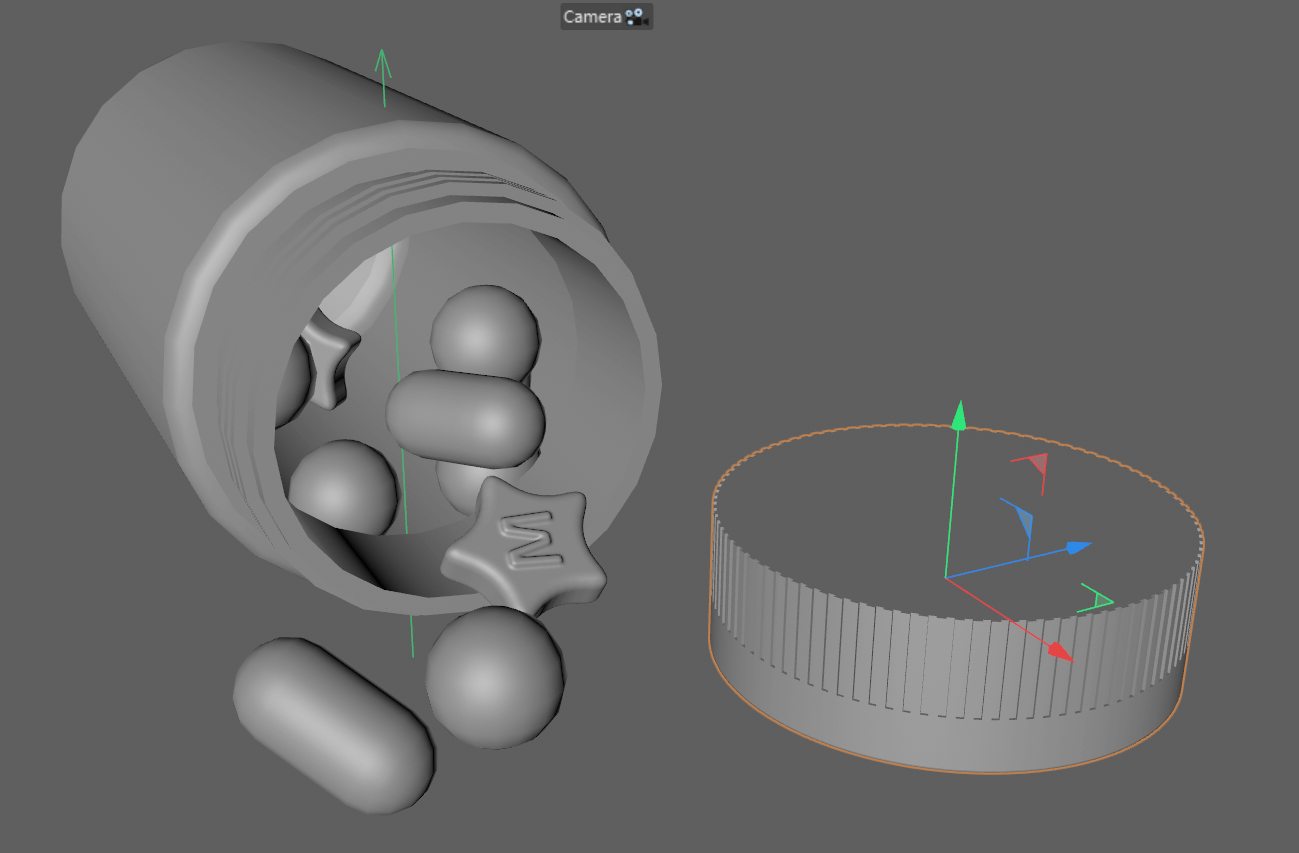

打开其它项目，复制瓶子和瓶盖对象，V 切换场景，粘贴到原场景中。

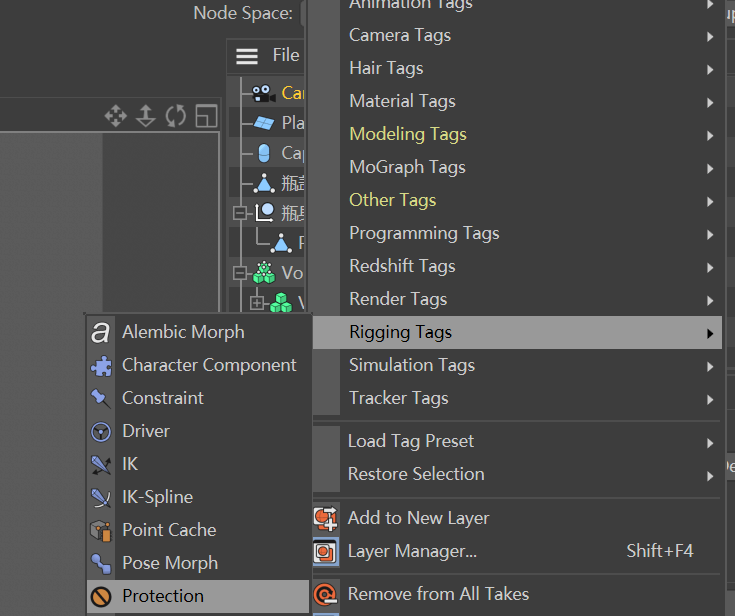

相机中添加 Protection 标记可以锁定相机视角，防止误触。

一阵操作。对于五角星，可以另复制一份，C 掉再缩放防止错误。

制作小零食 - 软糖渲染 12

略。

游戏手柄 - 硬边建模_大形 13

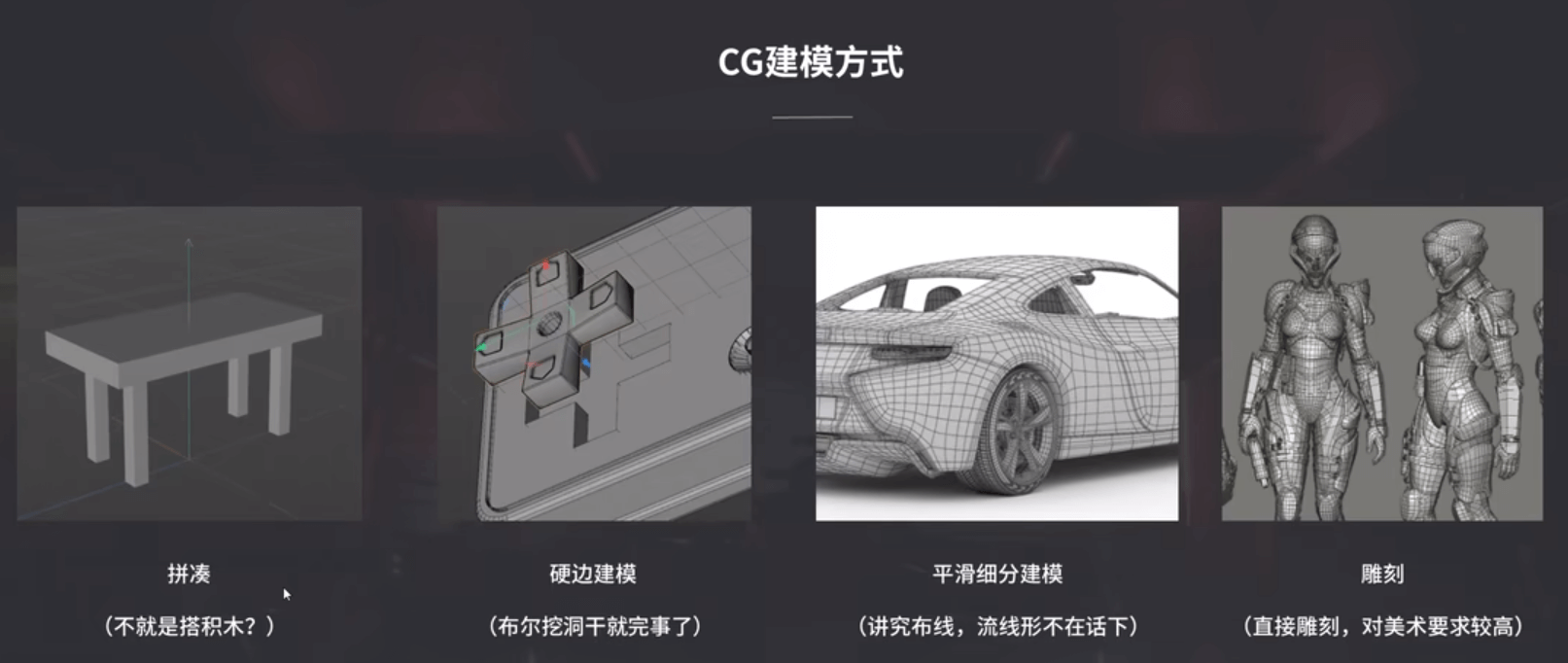

CG 建模方式：拼凑、硬边建模、平滑细分建模、雕刻。

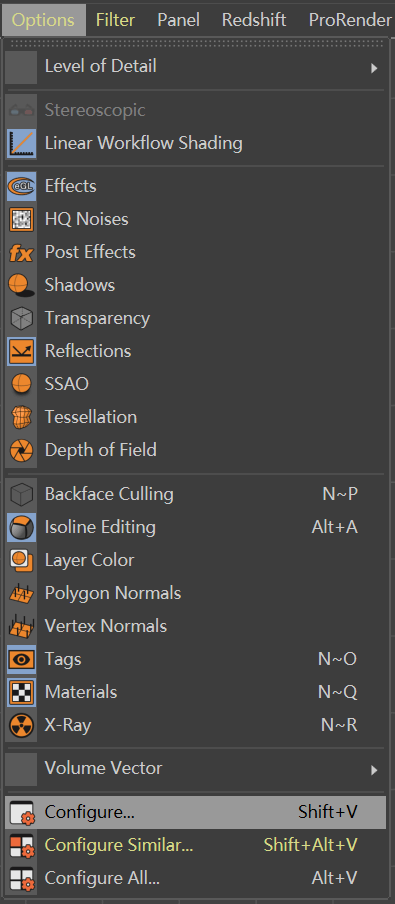

Options 下调出 Configure... 菜单。

整一个背景参考图。

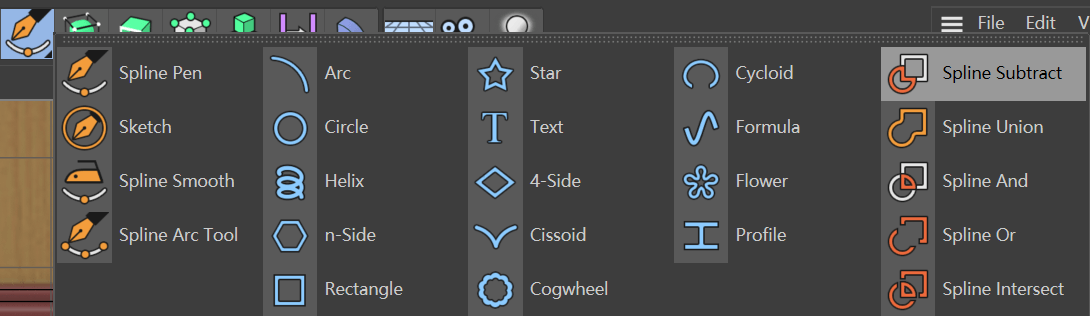

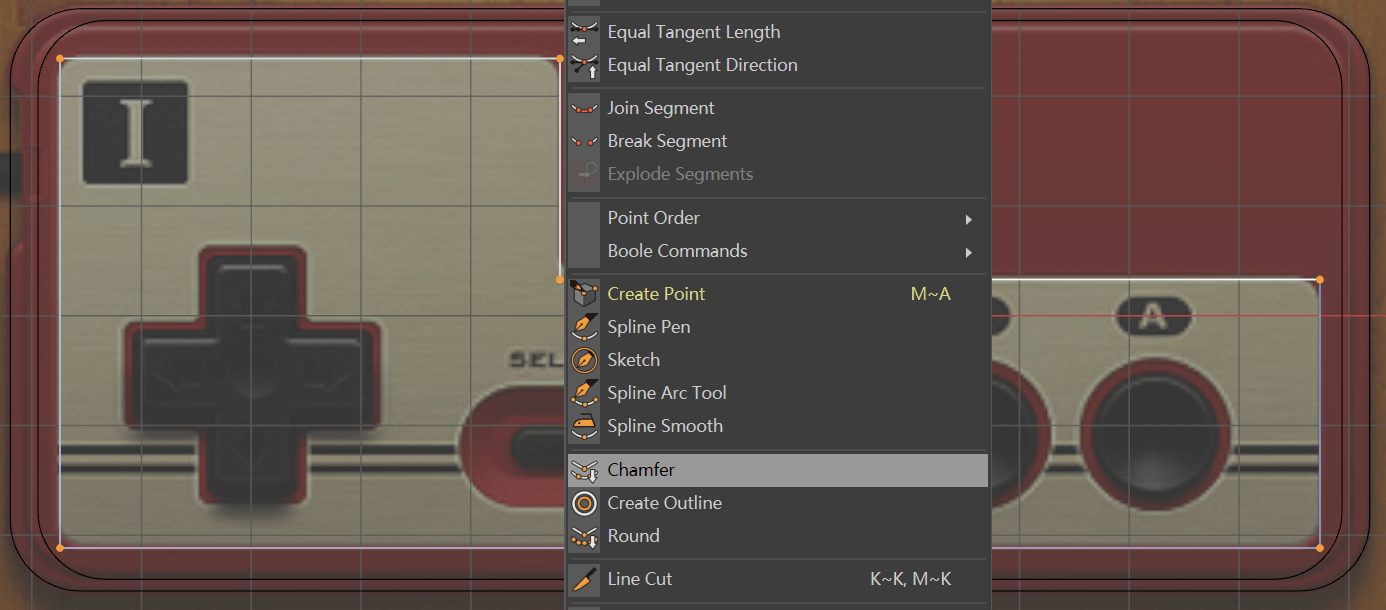

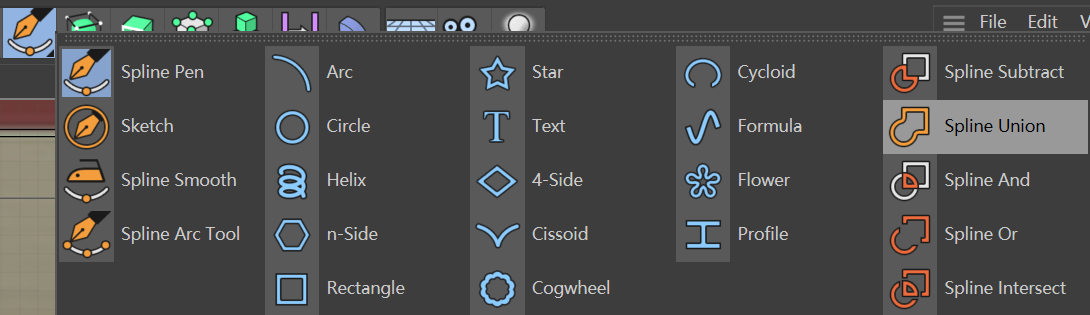

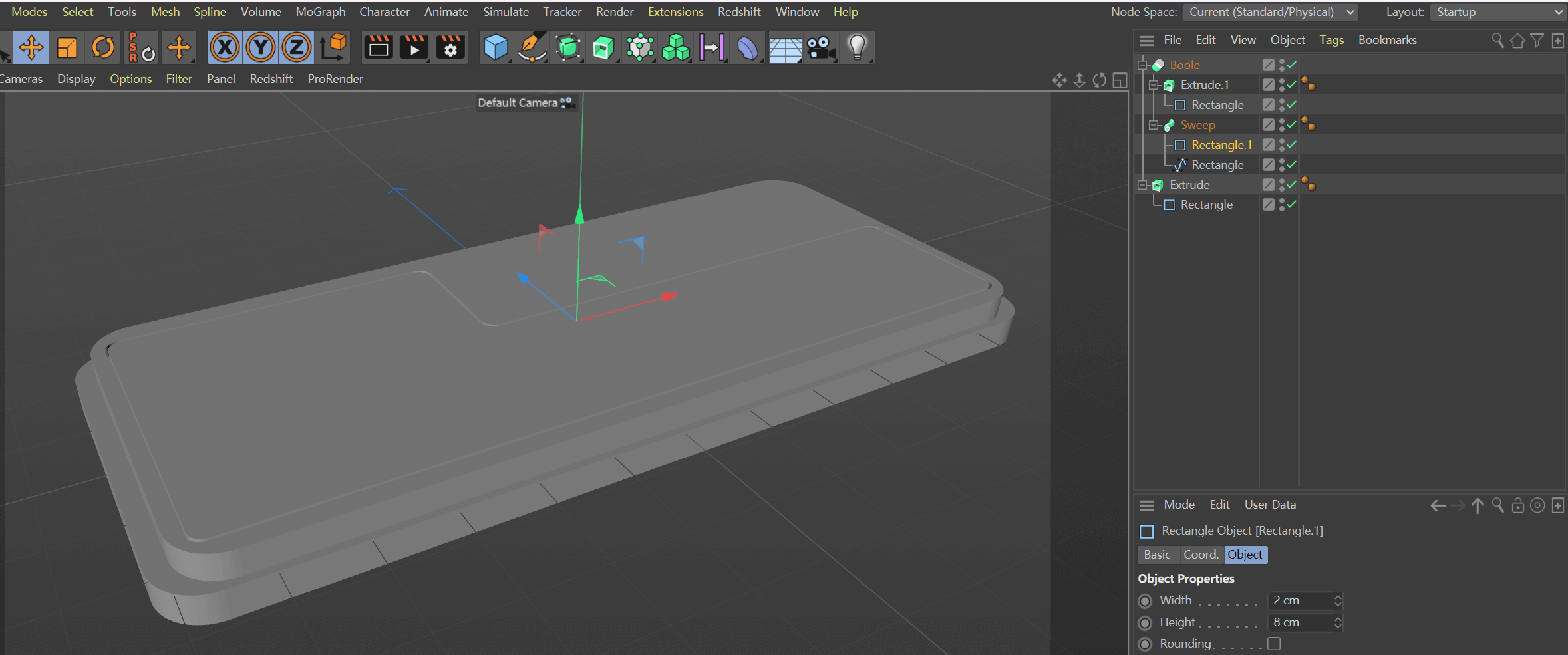

画两个矩形，然后 Spline Subtract 整一个 L 形。Chamfer 整一个圆角。

Sweep 弄一个环形，Boole 挖洞。

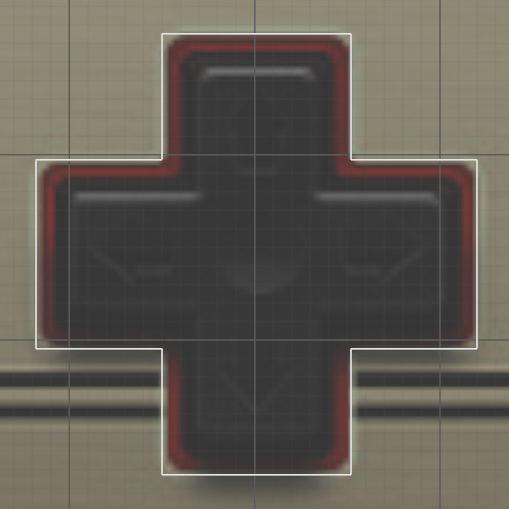

整一个十字架！

后面继续布尔！

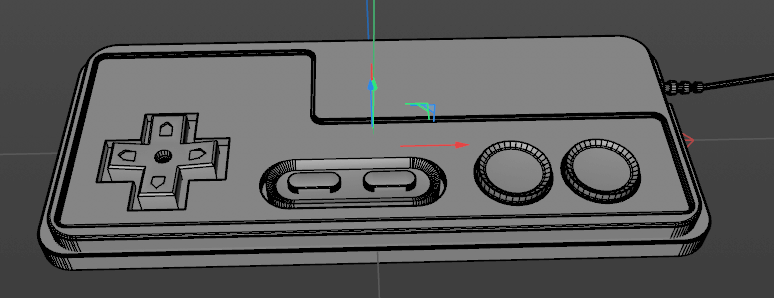

游戏手柄 - 硬边建模_细节 14

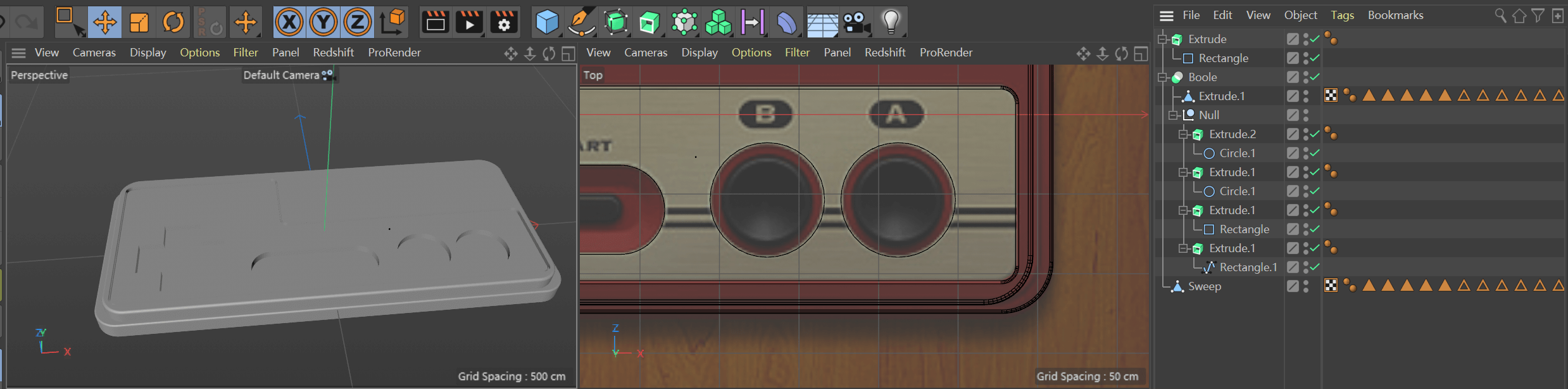

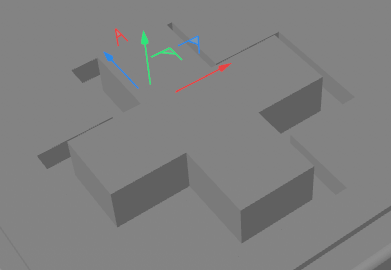

选中这个十字架，计划在上面刻上按钮。

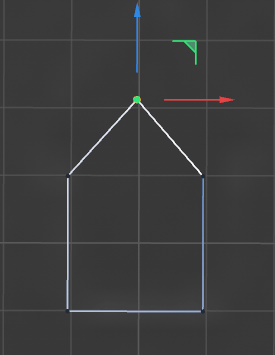

整一个矩形样条线，C 掉，选择点模式，选中顶端两个点，Ctrl 切出第三个点，往上拖。

一阵操作后，Boole 选择 Create single object，然后再 C 掉。

选中这 8 个点，稍稍向下拖。

Live Selection 里选上 Only Select Visible Elements。

就可以很方便地选中底边这个圈圈！

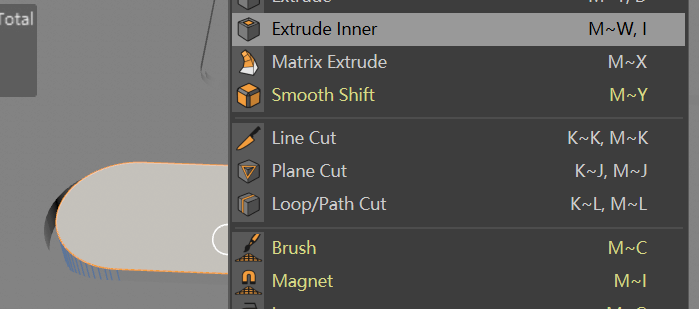

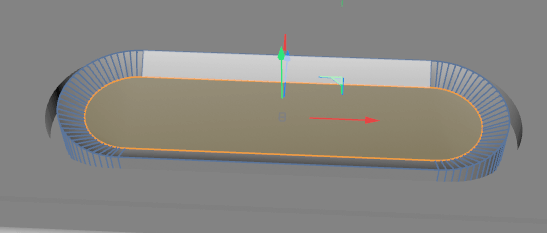

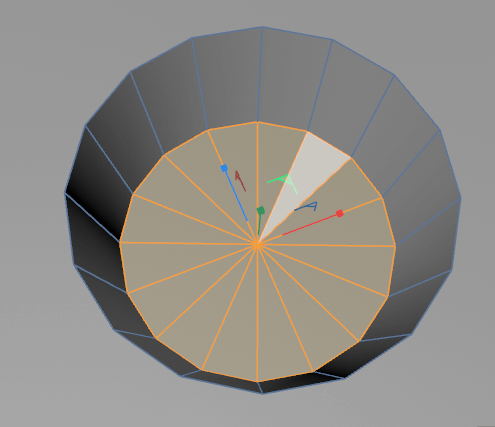

选中某个面，Extrude Inner，再往里拖就会获得小一号的面。

将这个面向下拖。

这个 Bevel 放在模型的下方就可以倒角。给游戏机的边缘倒一倒角。

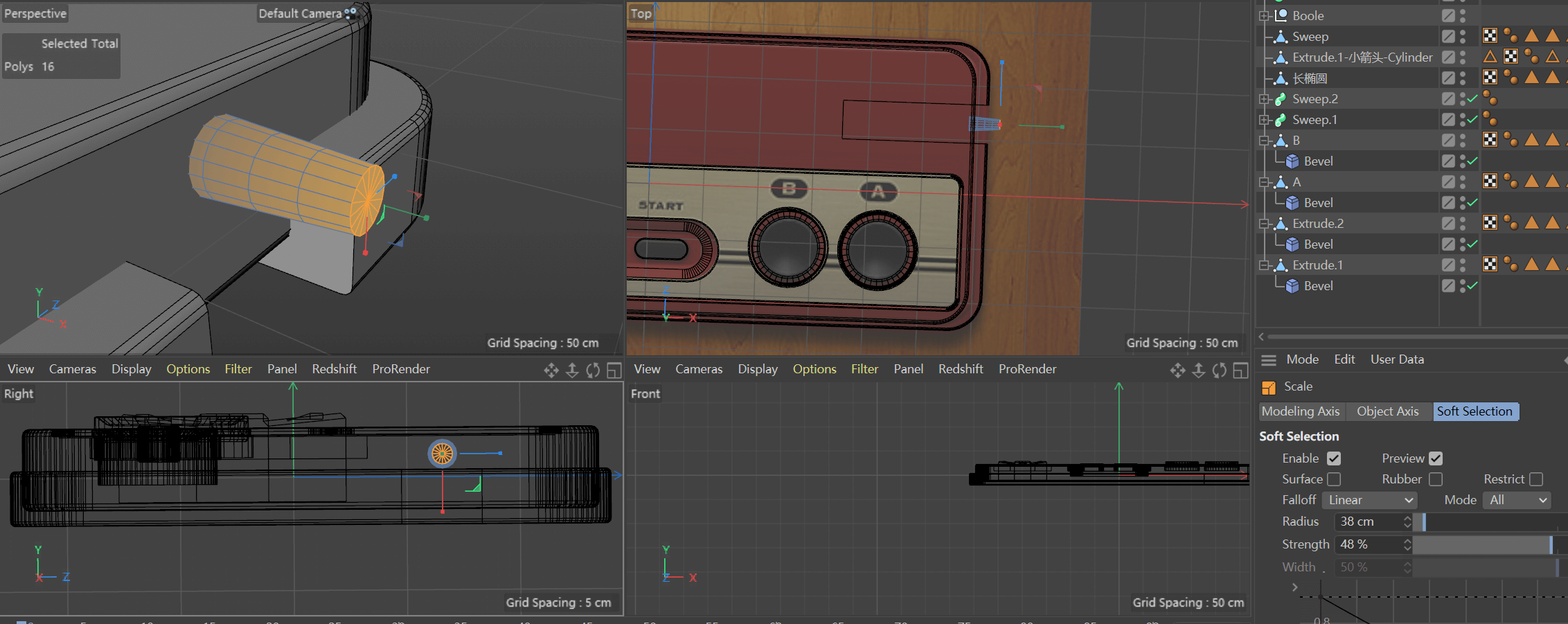

整一个 7 节圆柱体，C 掉，Scale 里打开 Soft Selection 的 Enable，就可以开启软选择。

中间的几节，U + L 循环选中一个环环后，Extrude 向里缩。

数据线就是样条线 Sweep 一阵操作！

游戏手柄 - 渲染 15

Bevel 里的 Phong Break Rounding 可以修复某些错误。

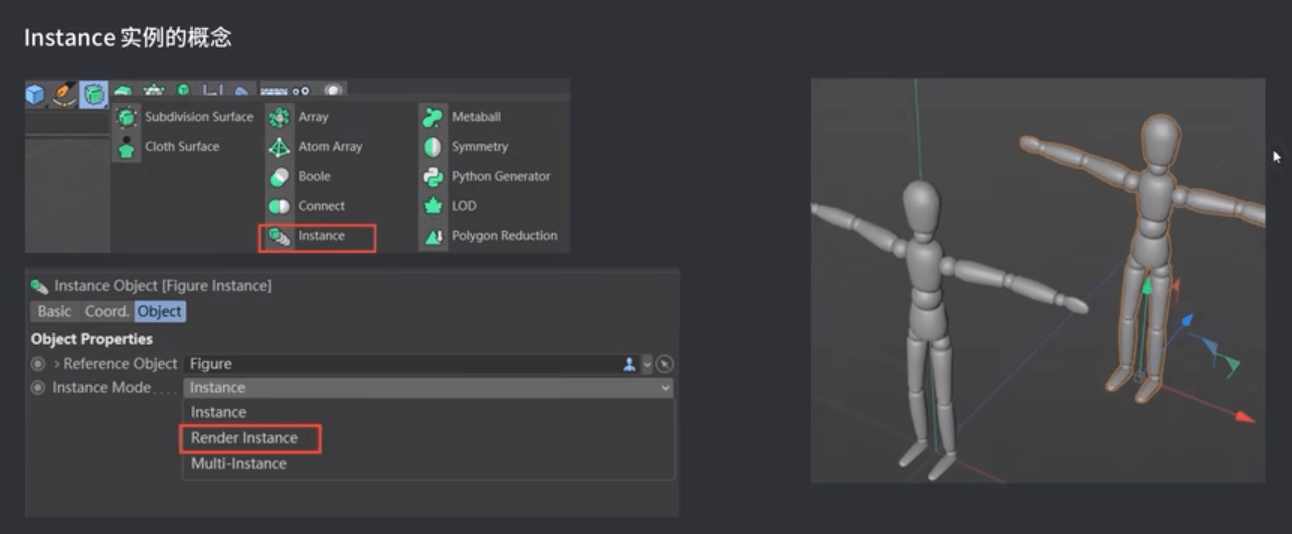

使用 Instance 而不是复制可以节省性能！

TIP : 三角面四边面多边形面

三角面在变形时容易产生尖刺，多边形面容易让模型破掉。多边形面需要重新布线转为四边形面（体积建模/其他牛逼的办法）。

闹钟 - 平滑细分原理 16

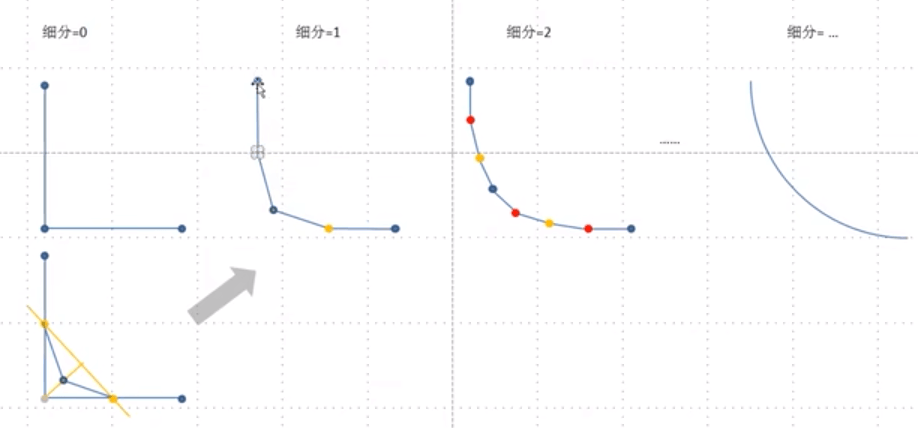

细分的原理就是取中点，让模型更平滑。因此可以通过卡边的方式控制想要的平滑程度。

闹钟 - 建模大形 17

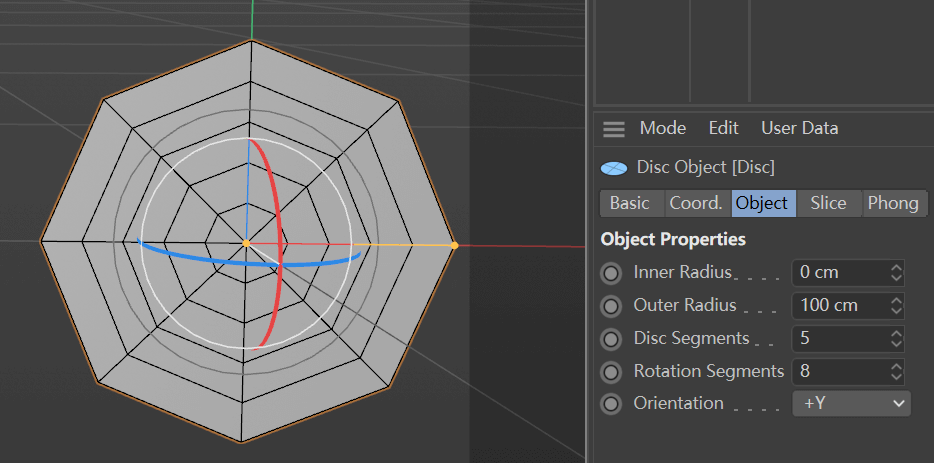

创建一个 Disc Segments 为 5，Rotation Segments 为 8 的 Disc。

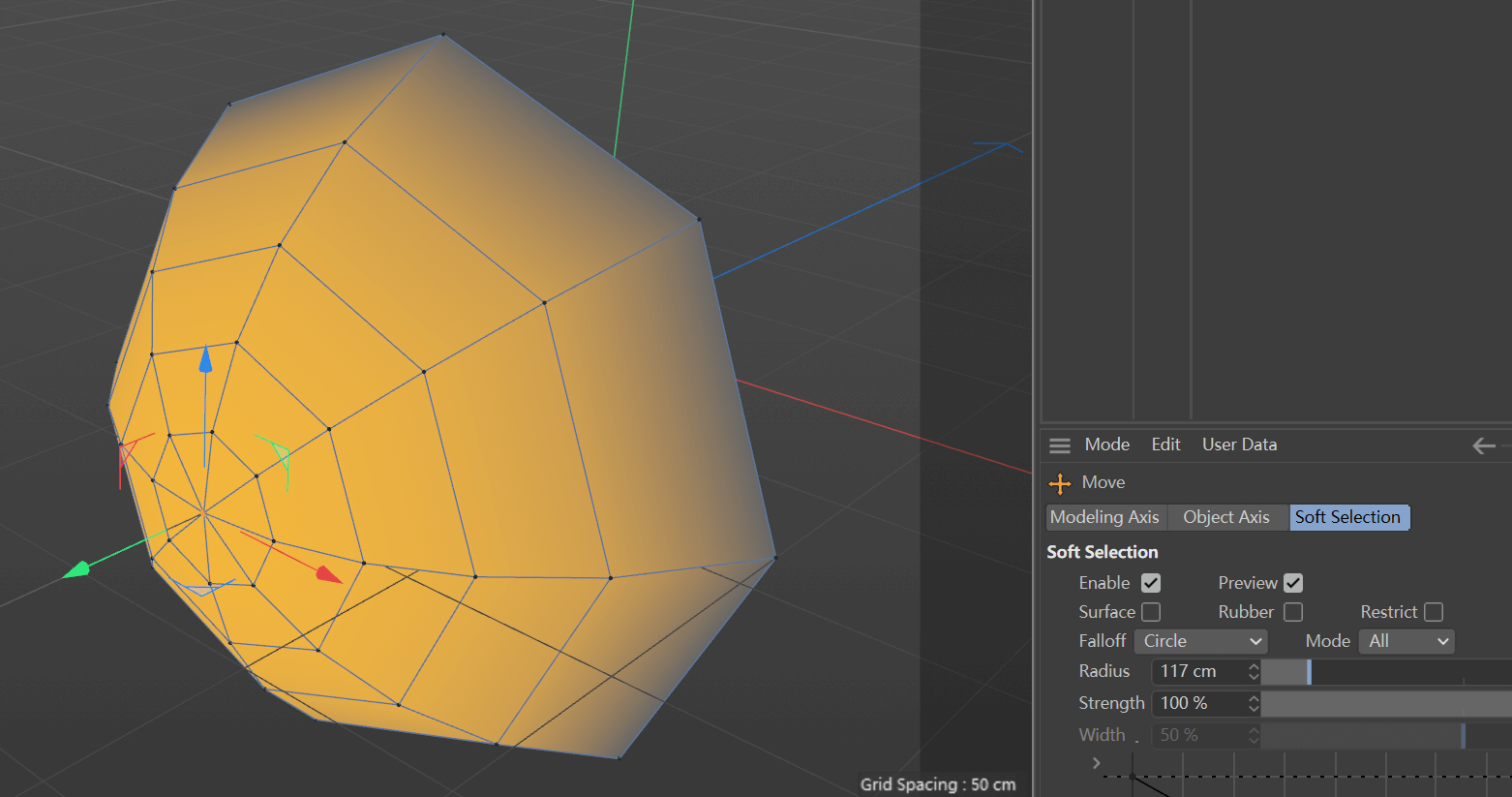

Move 里打开 Soft Selection 向后拖。

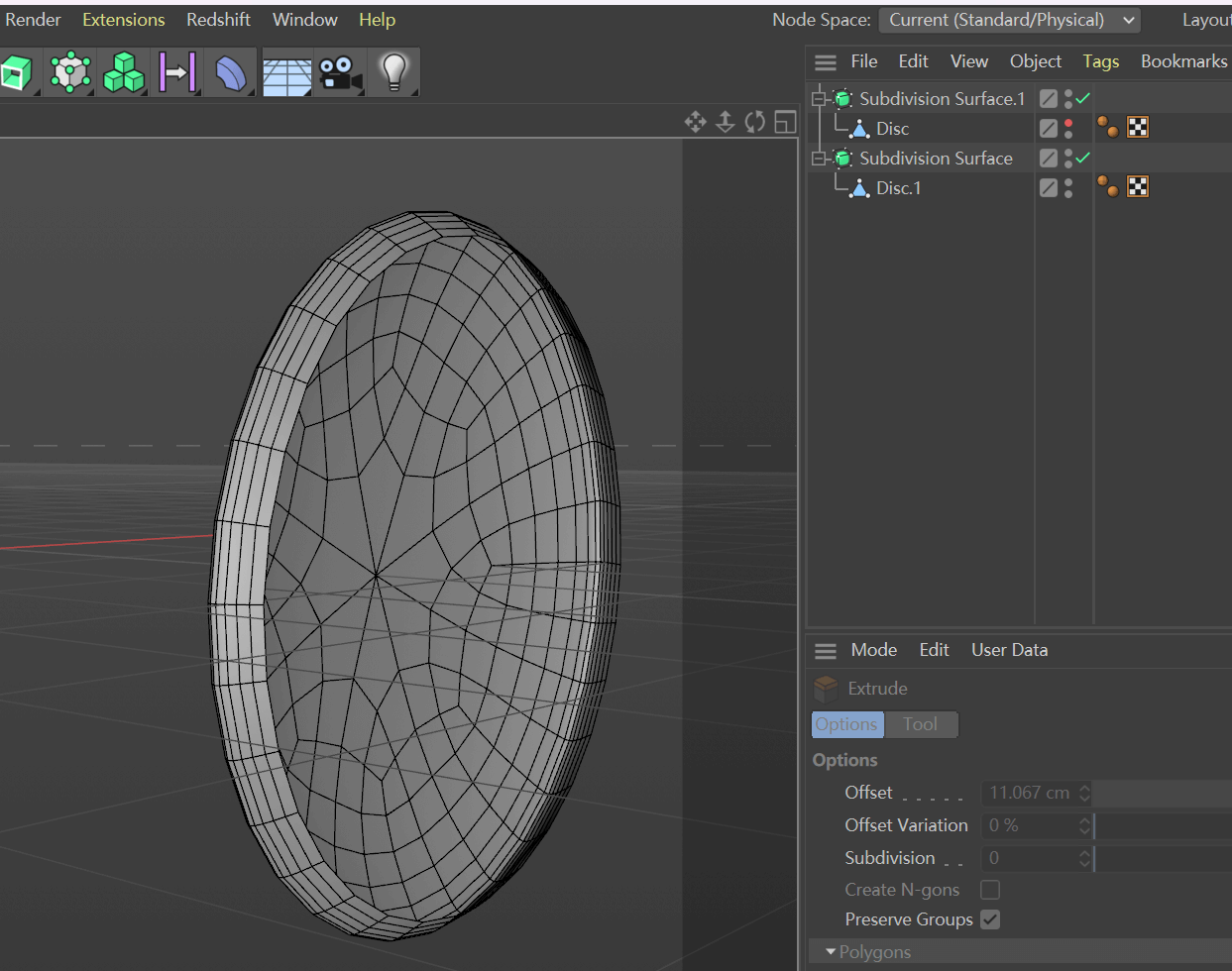

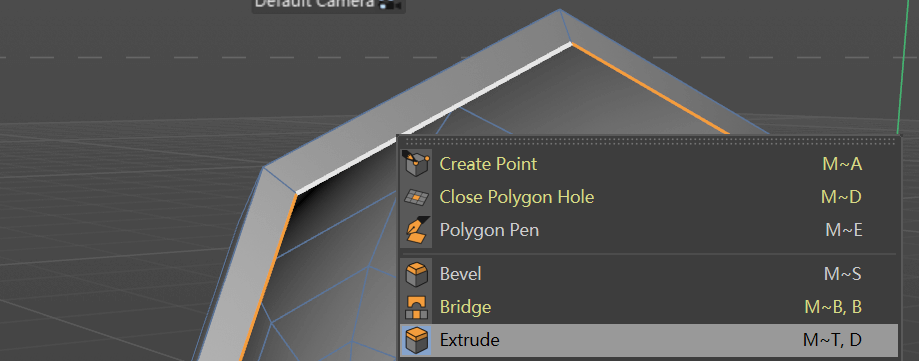

使用 Extrude 给边缘增加厚度。

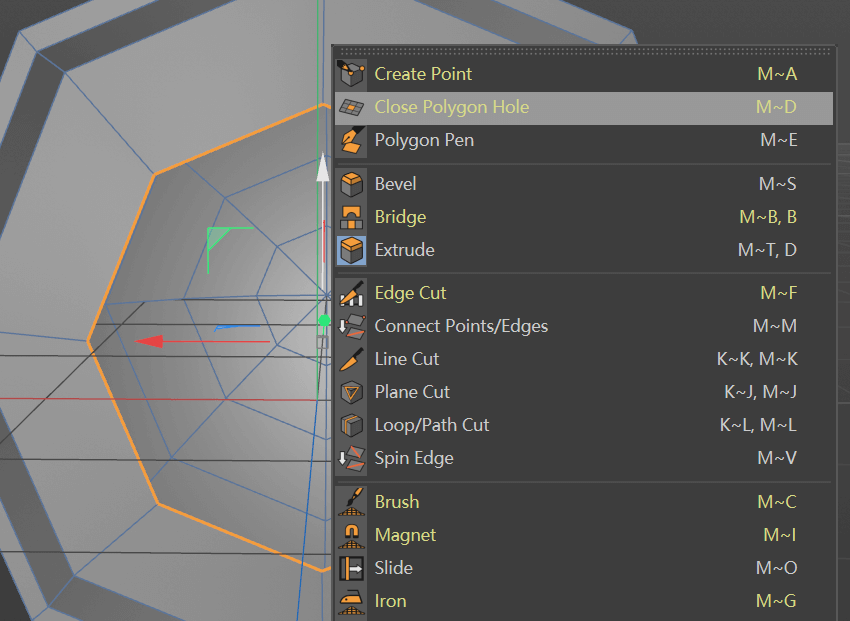

多整几次 Extrude，最后 Close Polygon Hole 封口。

使用 Bevel Mode 为 Solid 的倒角工具给边缘卡边使得平滑细分更加自然。

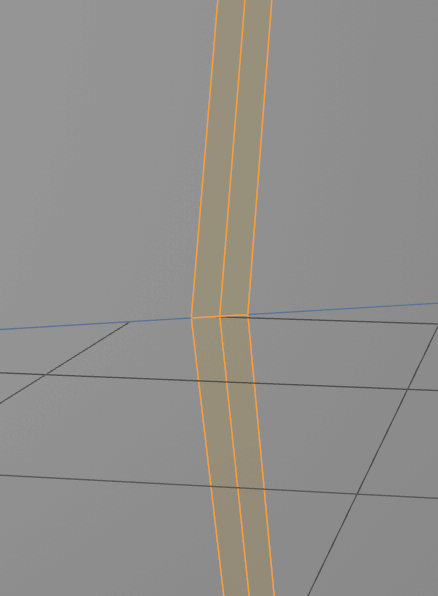

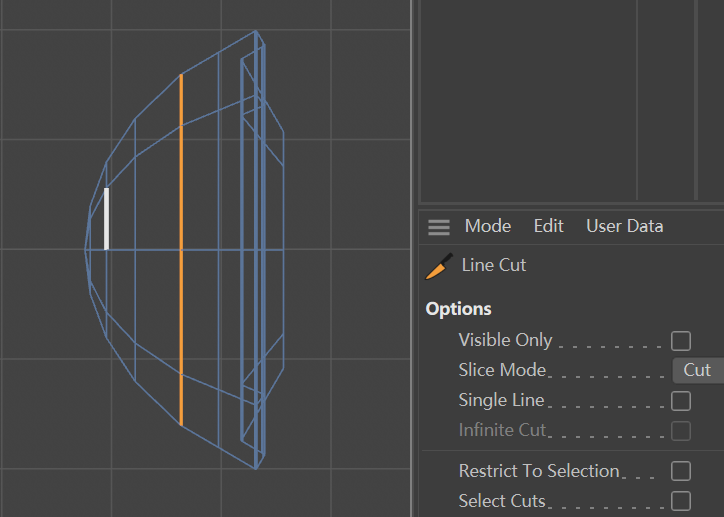

切换到右视图，使用 Line Cut 切边工具按 Shift 向下拉一条线。

给这条线使用 Bevel Mode 为 Solid 的倒角工具卡边。打开面选择工具，U + L 切换到循环选择，点击中间的这条线即可选中整个环形，Extrude 向内挤。

最后调一调。

闹钟 - 建模头部 18

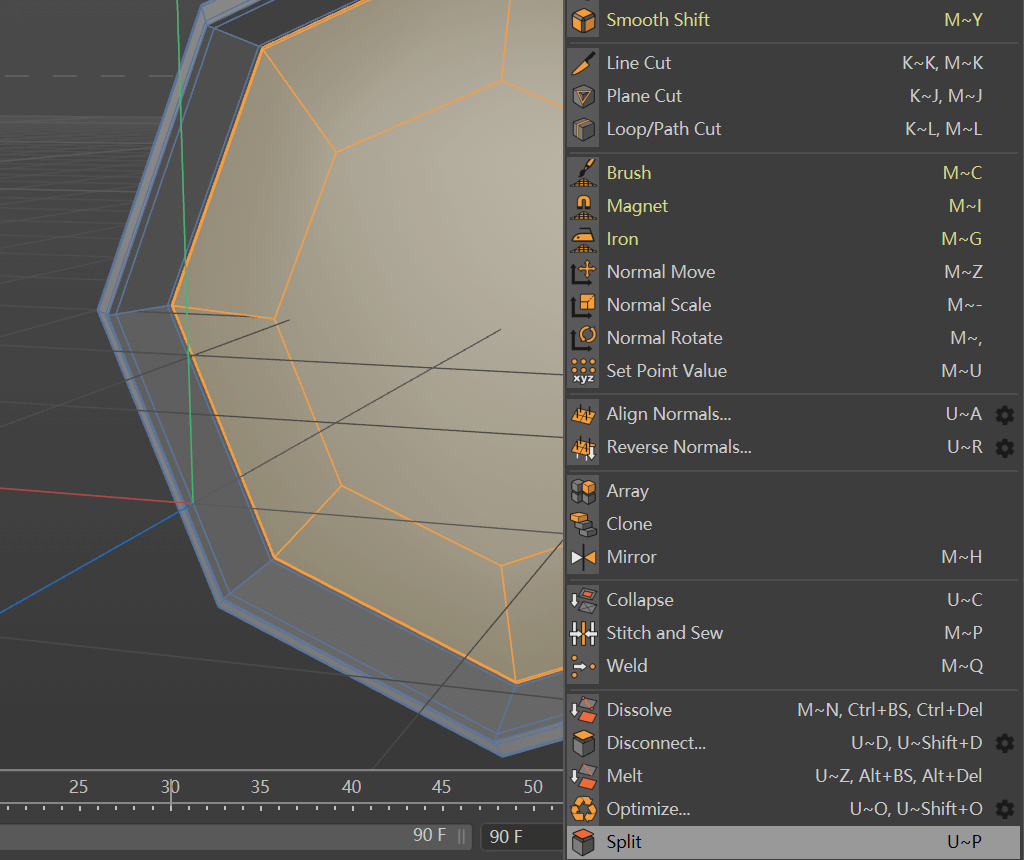

选中闹钟主体的内面，Split 分离出玻璃罩。

给这个玻璃罩一个 Extude 和 Subdivision Surface。

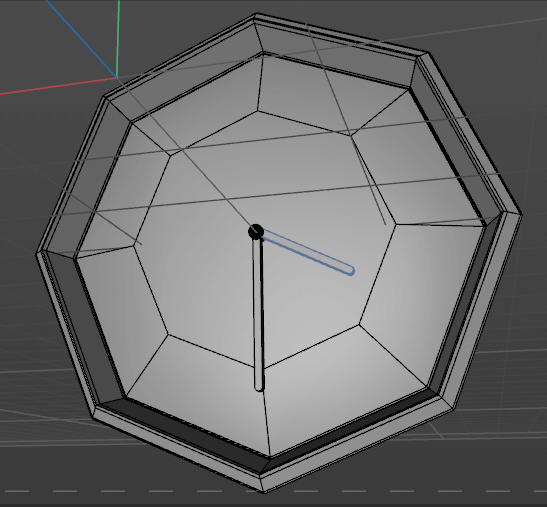

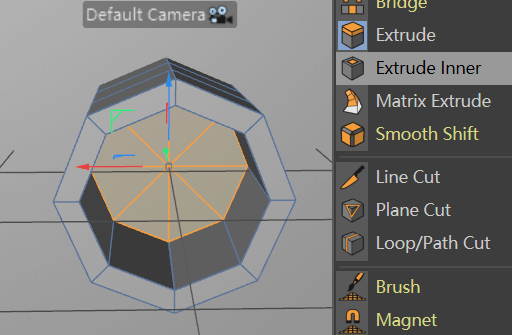

给指针轴设计一个 8 边形圆柱体，C 掉后 Extrude Inner 向内整一个面，Extrude 向里挤。

指针是立方体，C 掉后选中顶部两条边，Bevel 让指针头更平滑

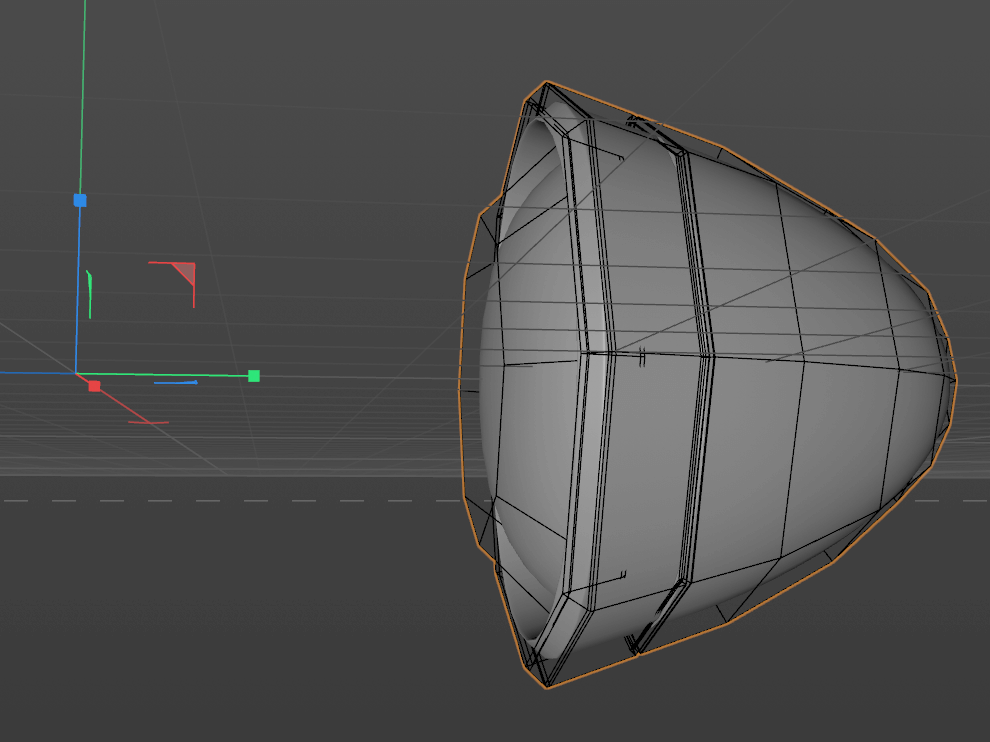

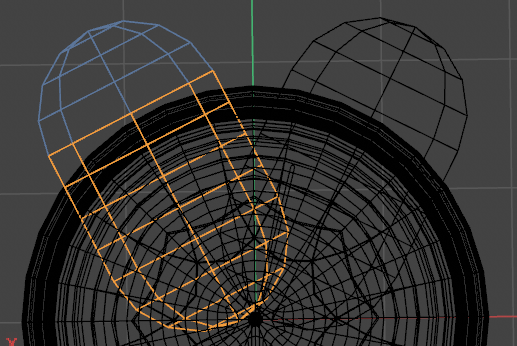

铃铛是个胶囊体，C 掉后 U + L 选中环形边，U + F 选中底边的面，删掉。再 Extrude 挤出，控边哔哩吧啦……

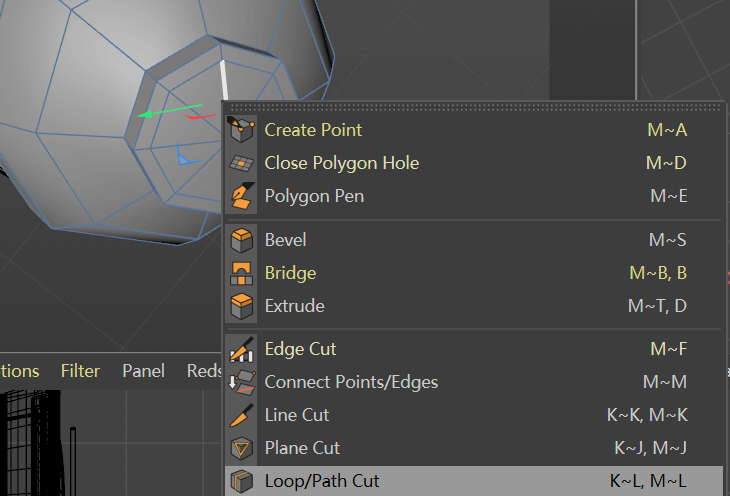

选中一条竖边，Loop/Path Cut 可以环切一条边。

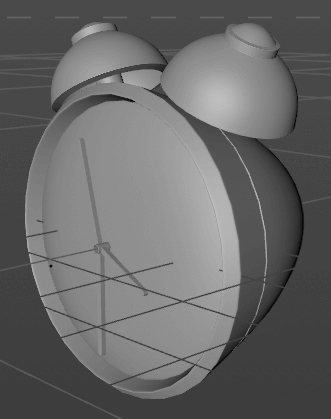

最终结果。

闹钟 - 挖洞焊接 19

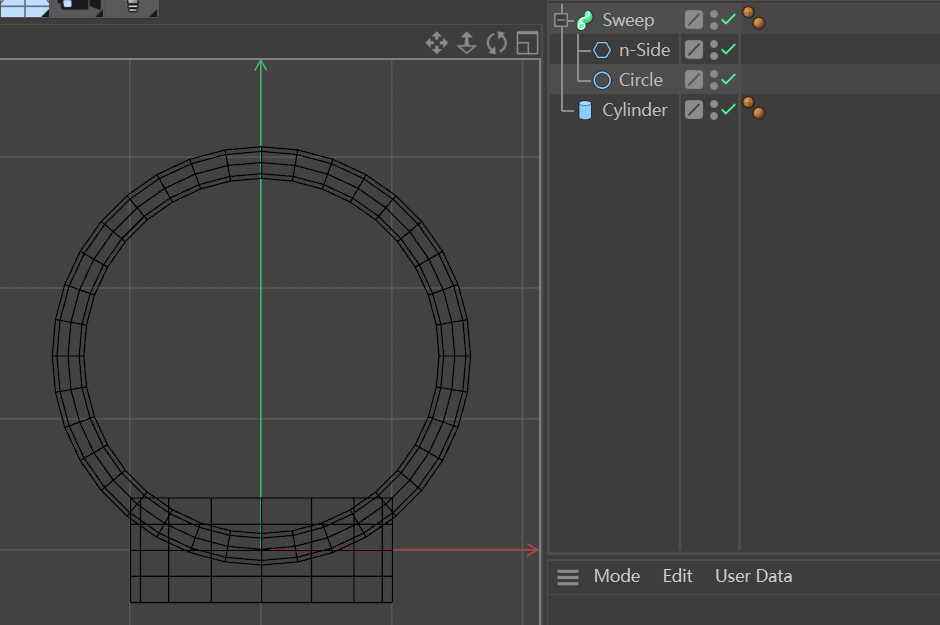

以此法整一个环环。

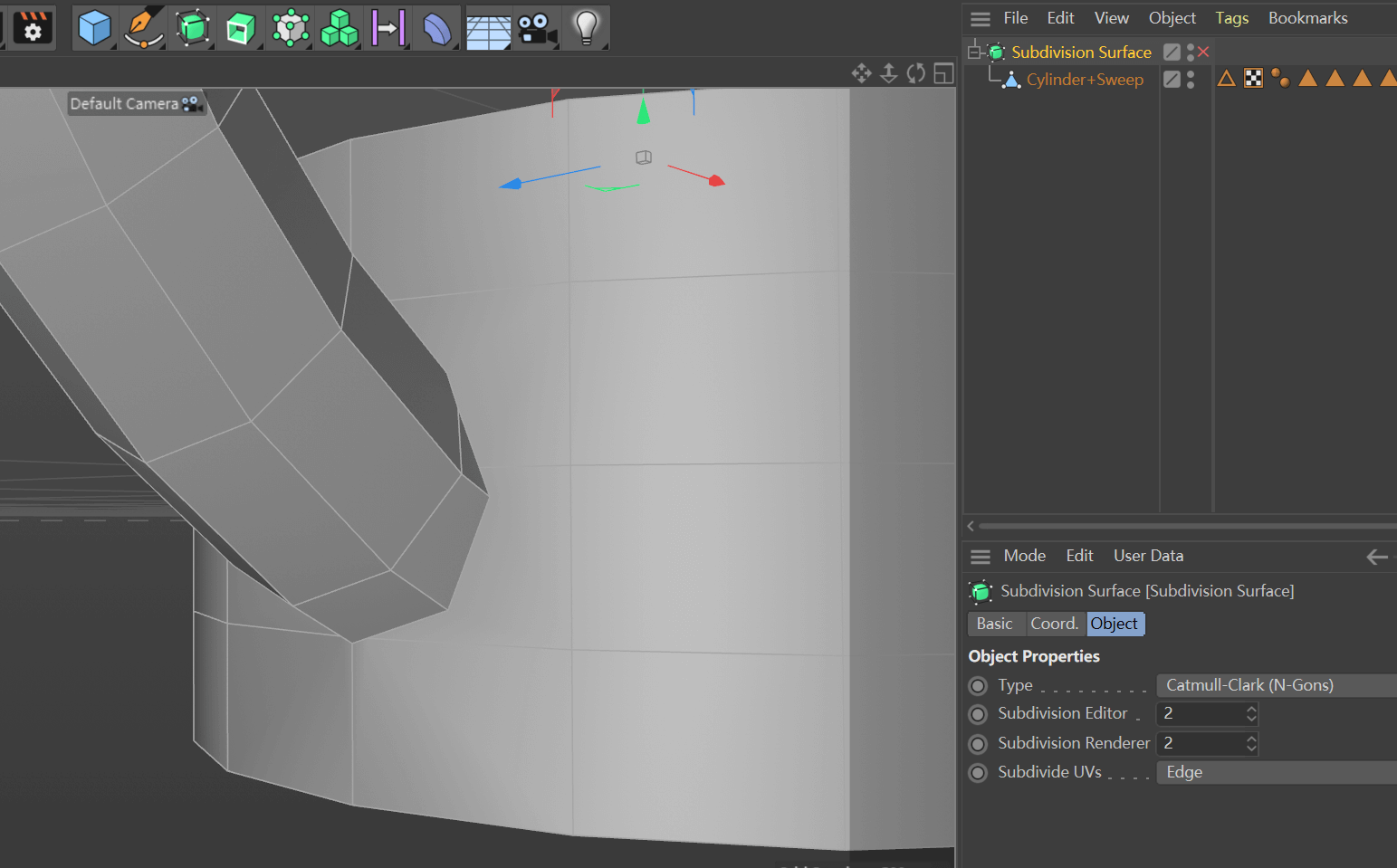

如果这样直接平滑细分，效果不好，得手动布线。

关闭平滑细分开整！

选中接缝中相近的两点，Wield 合并成一个。

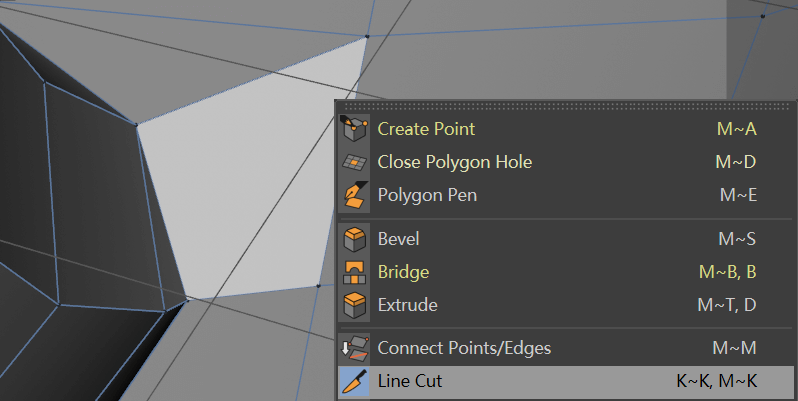

将多边形面 Line Cut 成三角形面和四边形面。

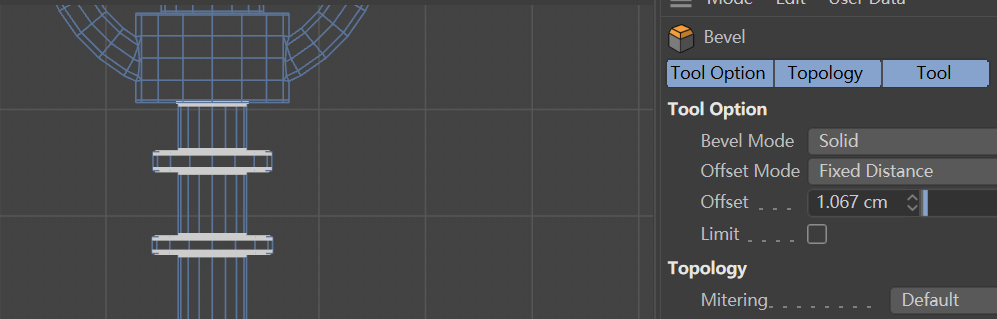

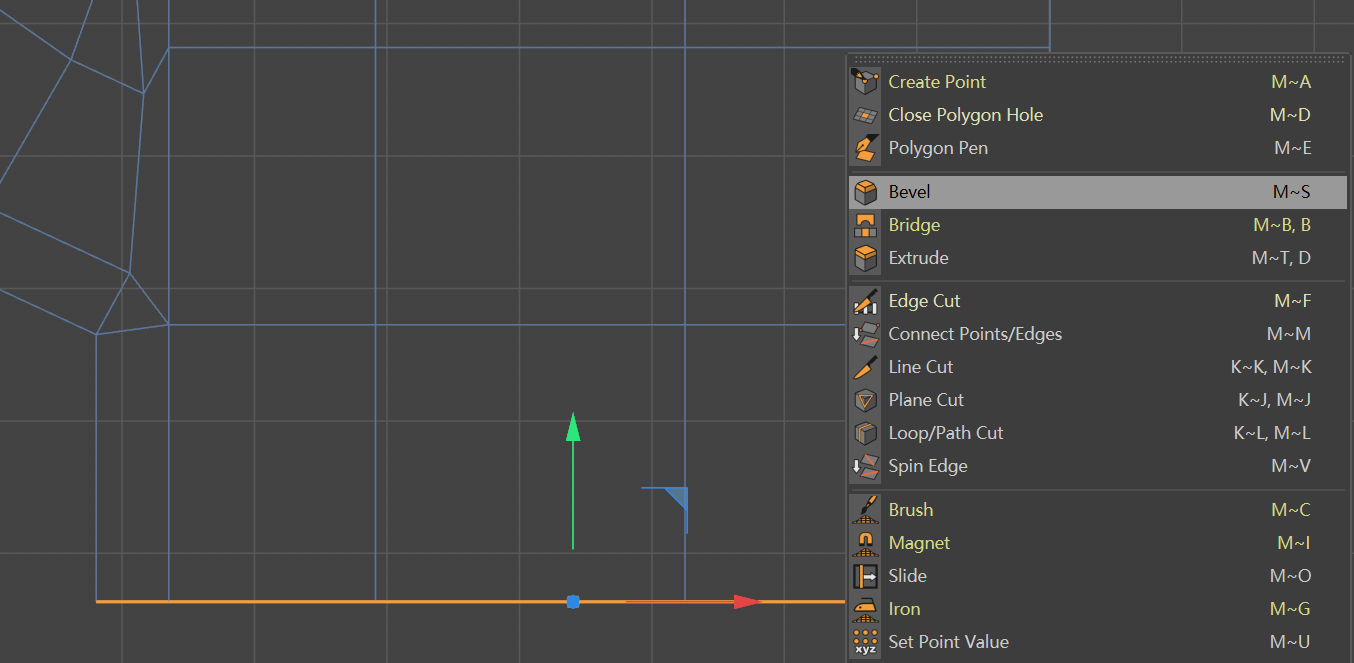

Bevel 卡边。

继续卡！可以把另一半删掉，后面再 Symmetry 镜像回去。

Exturde 挤出一点点，卡边。

Extrude Inner 和 Extrude 一阵操作，卡边。

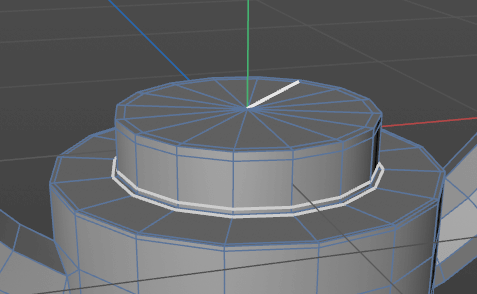

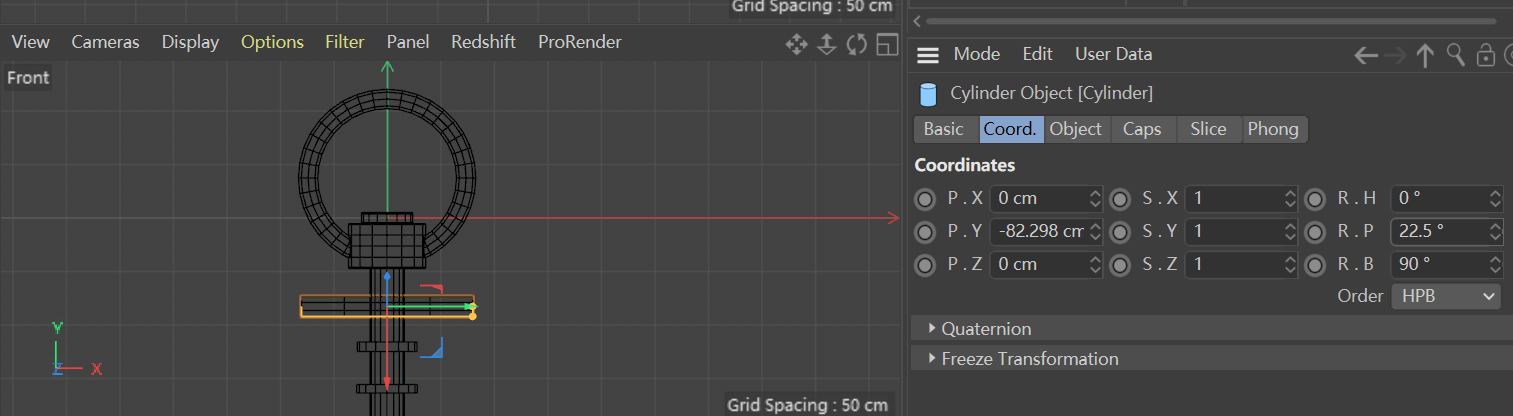

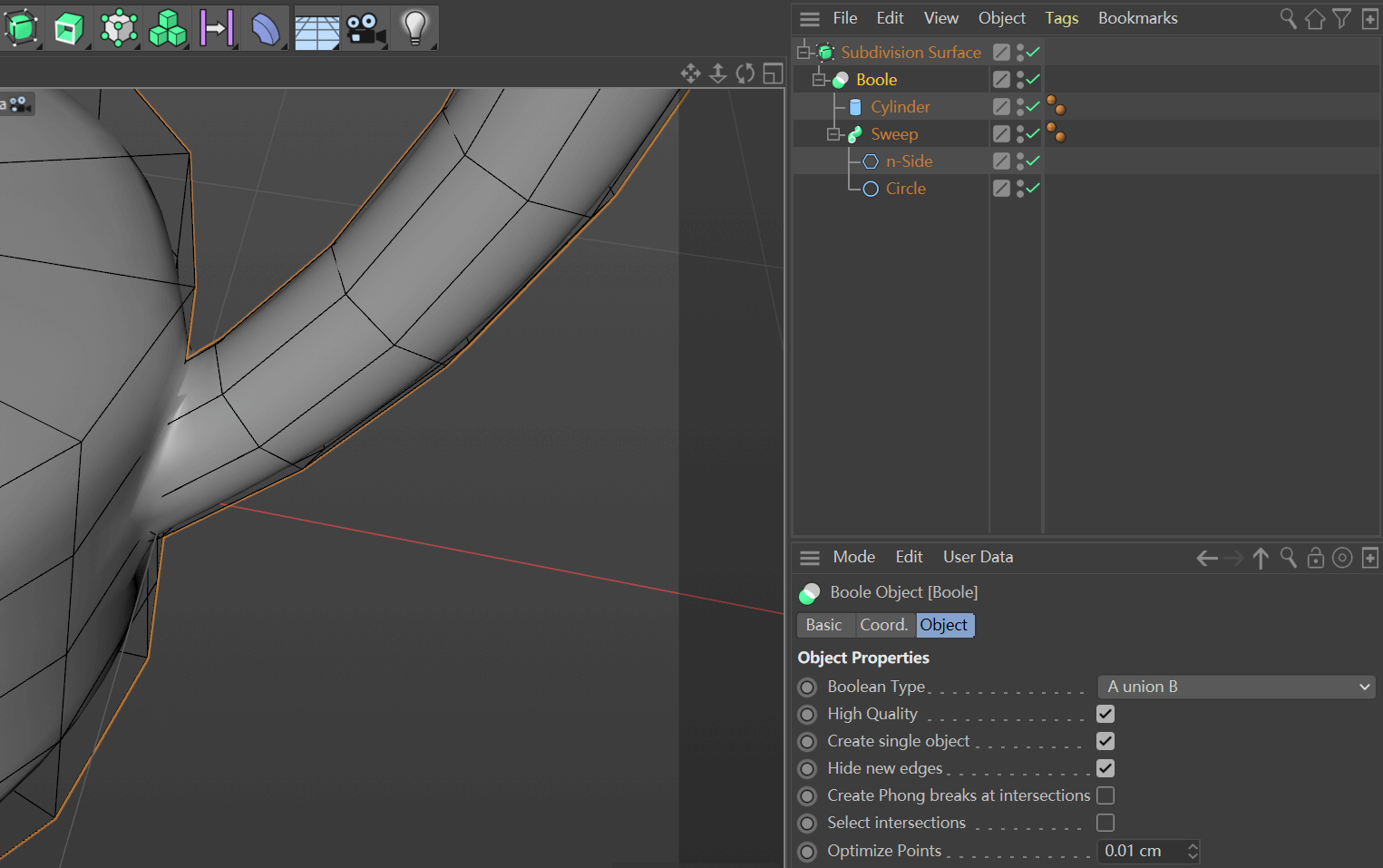

中间 Boole 一个圆柱，旋转 22.5° 让边平行，继续布线。

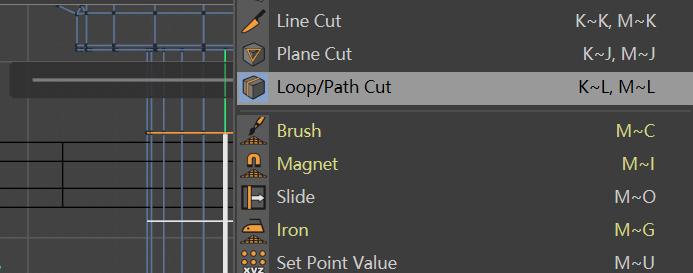

Loop/Path Cut 卡边。

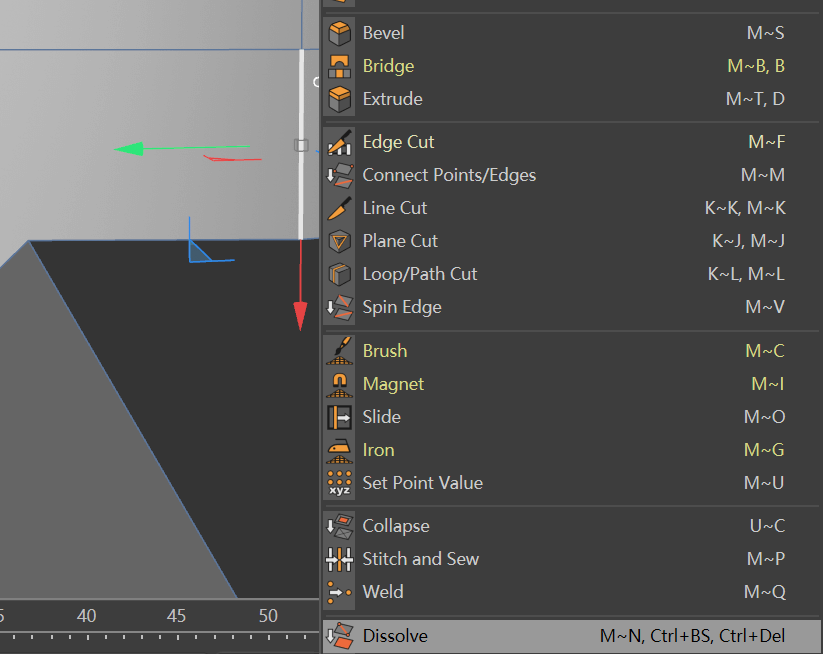

Dissolve 消去不需要的边。

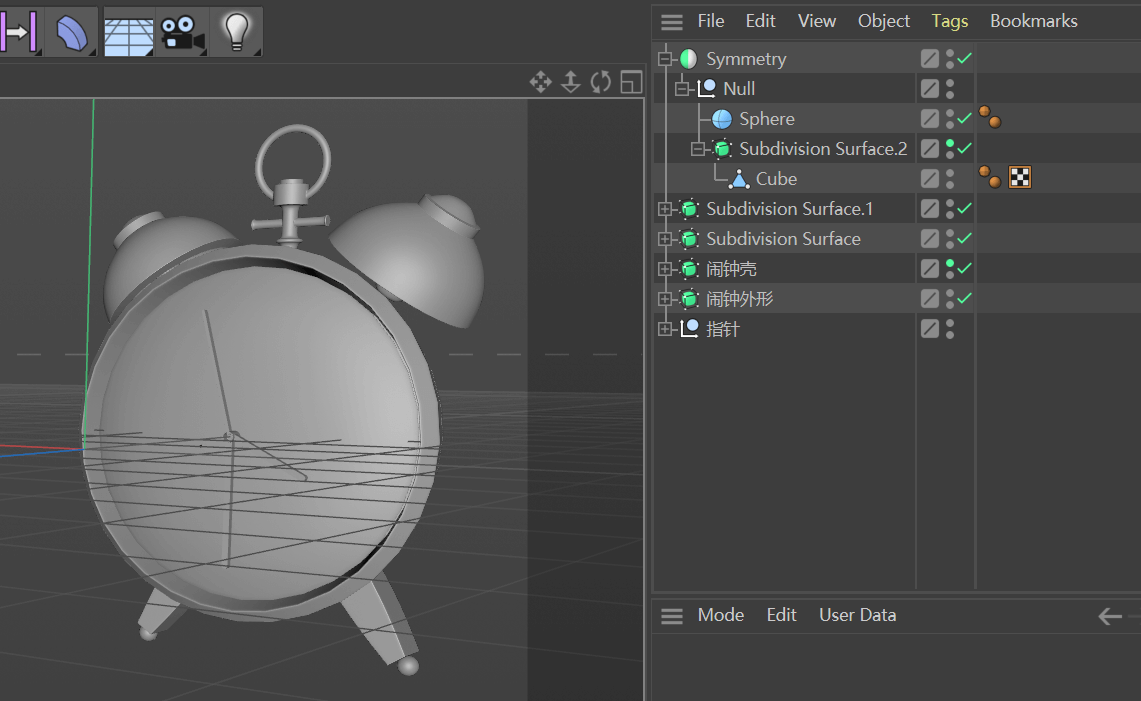

最后整一个支架。

闹钟 - 场景搭建 20

可以从 Pinterest 等网站找到场景搭建的灵感。

参考寻找网站：Pinterest 全球最大设计平台：Behance 全球最大的优质视频平台：Vimeo 全球最大 CG 艺术平台：ArtStation

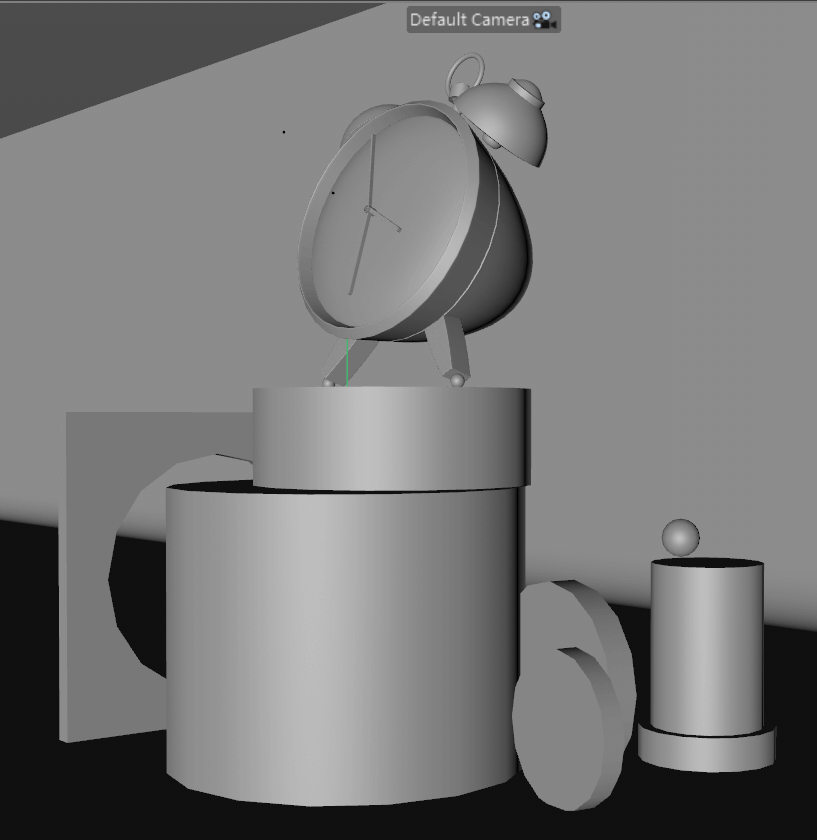

如此搭建场景，什么三角构图法云云……

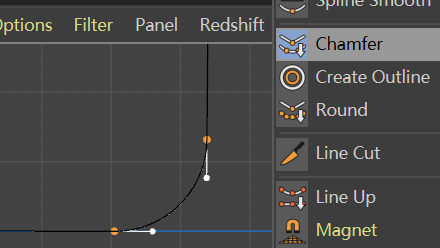

墙面转角可用 Chamfer 实现。

闹钟 - 场景渲染 21

三点布光法。

打地鼠 - 初识域 22

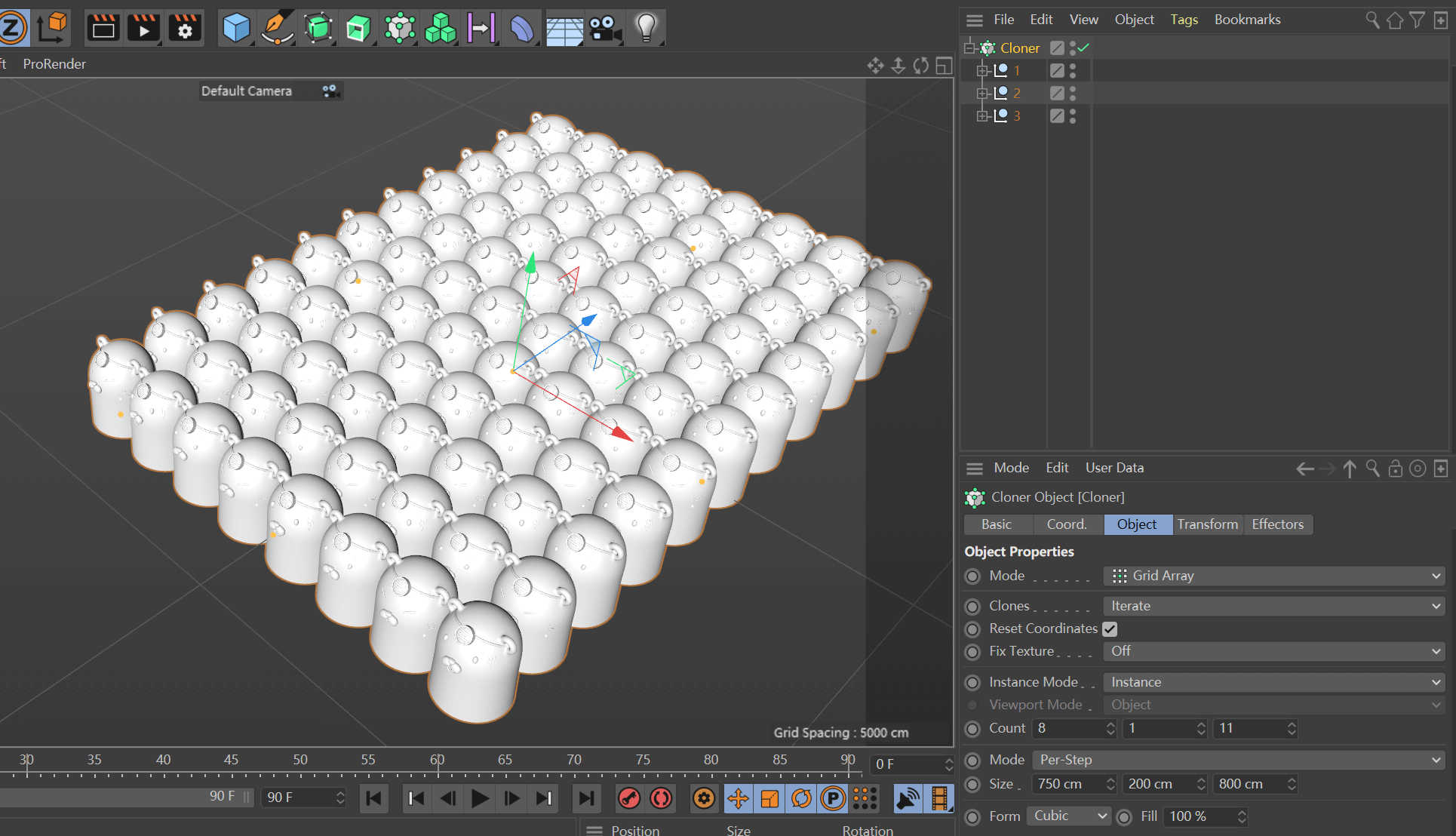

从下载的项目中打开 地鼠工程.c4d，上一个 Clone。

MoGraph 下 Effector 创建一个 Plain，给其 Parameter 下的 P.Y 设为 1000cm。

创建一个 Linear Field，域中的对象将应用变换。

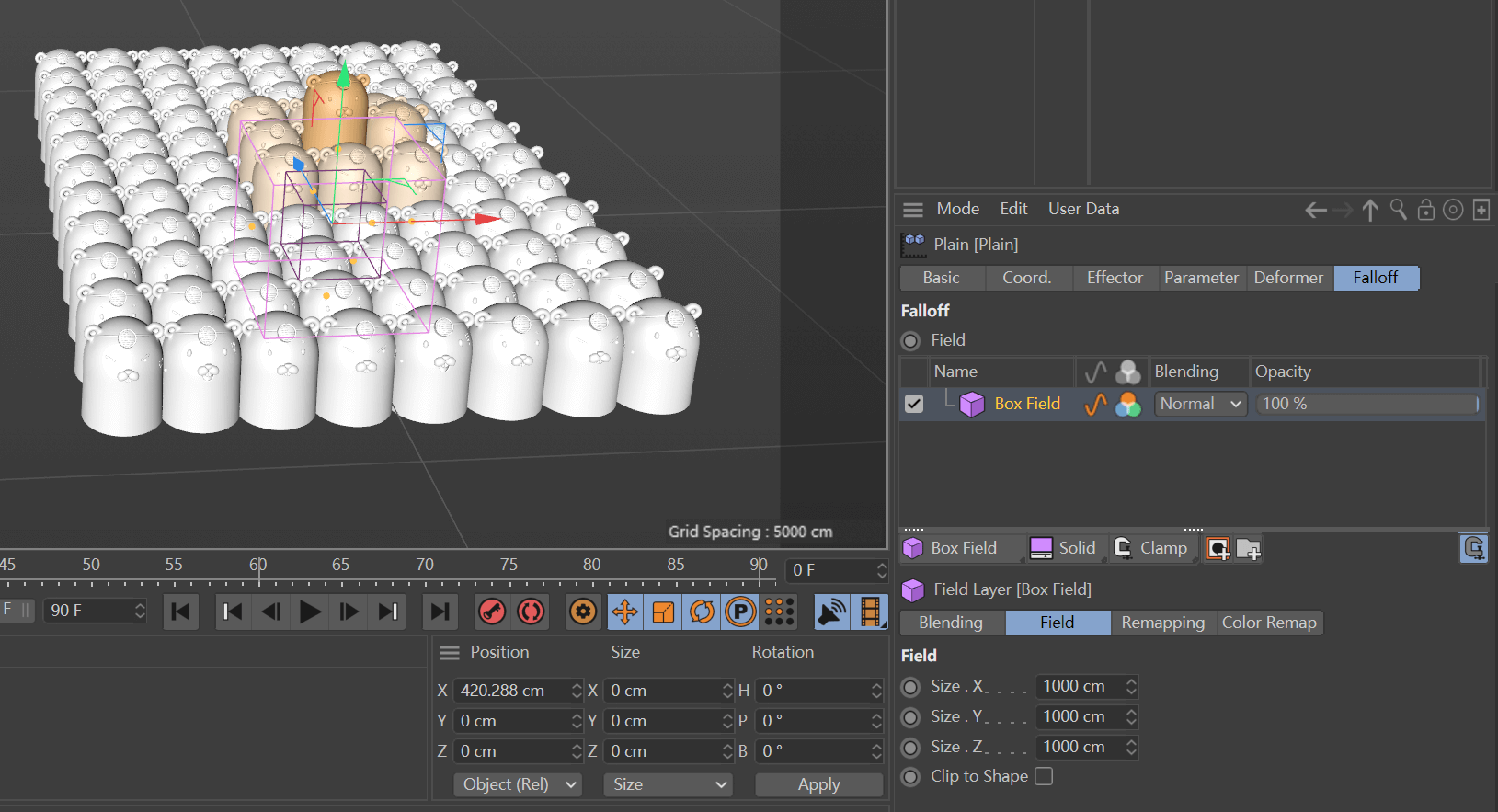

也可以整一个 Box Field。

多个区域可以共同作用。

打地鼠 - 场景组建与着色域 23

将 地鼠工程.c4d 的模型放到 机器.c4d 里面，使用 Cloner 将地鼠放到机器的对应位置。

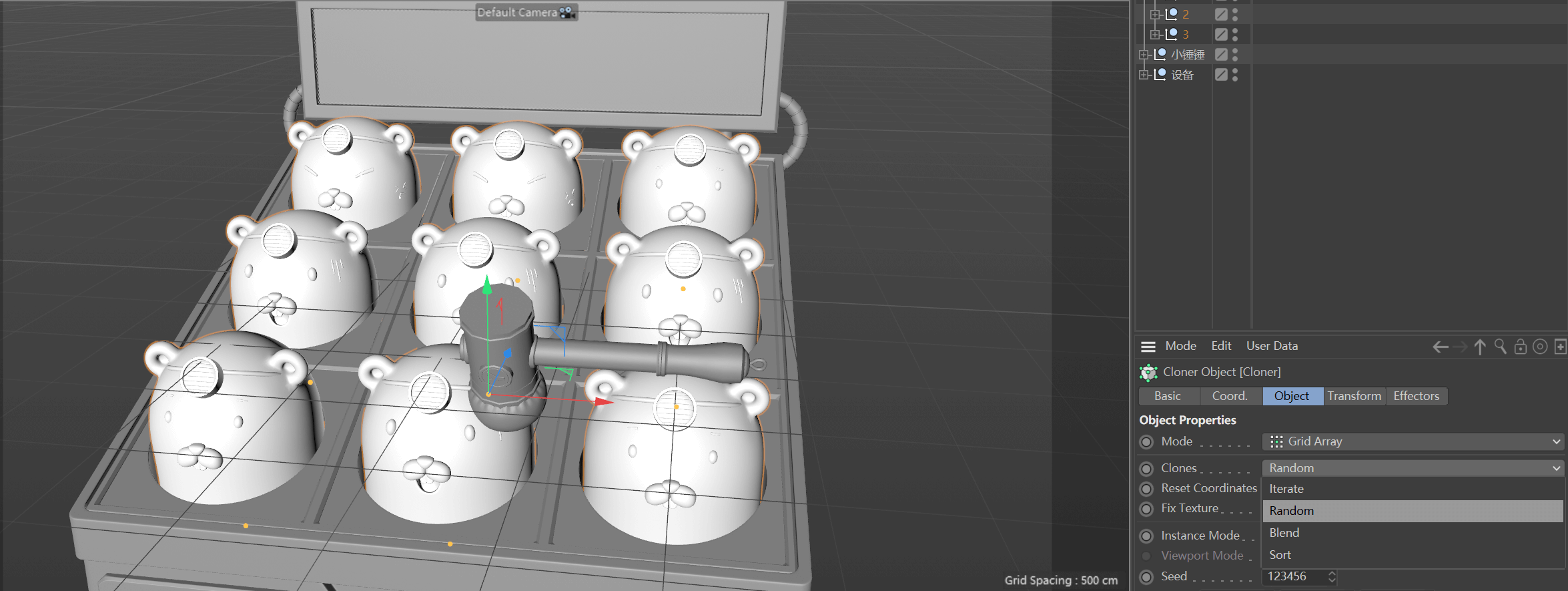

将 Cloner 的 Clones 设为 Random。

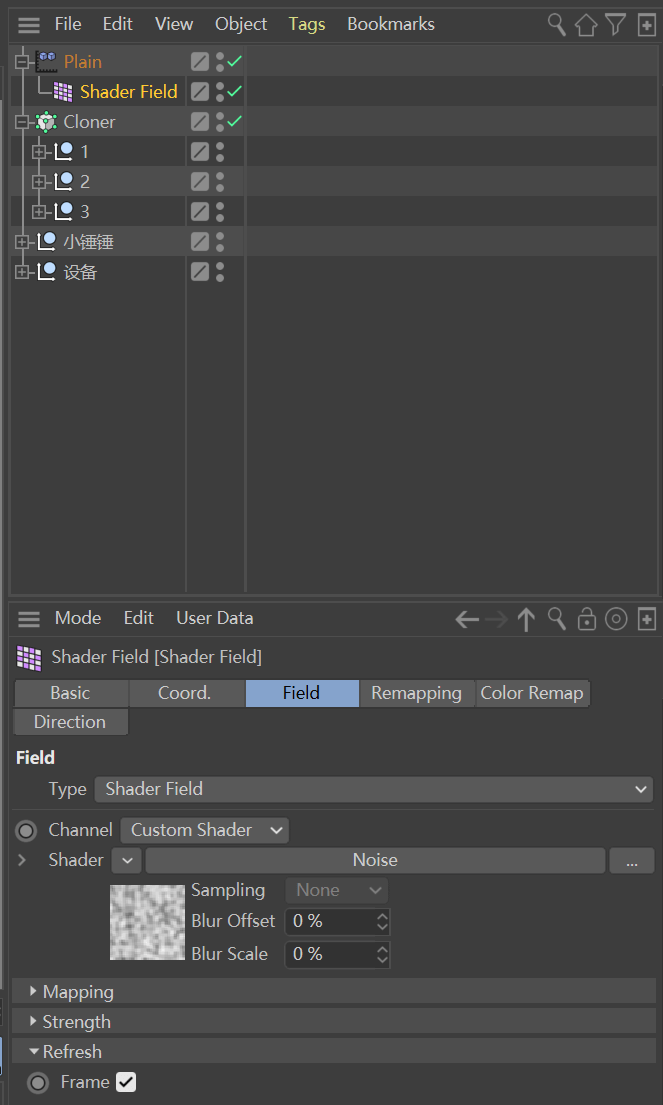

使用 Plain 将 P.Y 设为 -350cm，使用域 Shader Field，Shader 设为 Noise，Animation Speed 设为 0.5，Contrast 设为 100%，Refresh 的 Frame 打勾。

添加 Delay 使得地鼠移动不那么突兀。

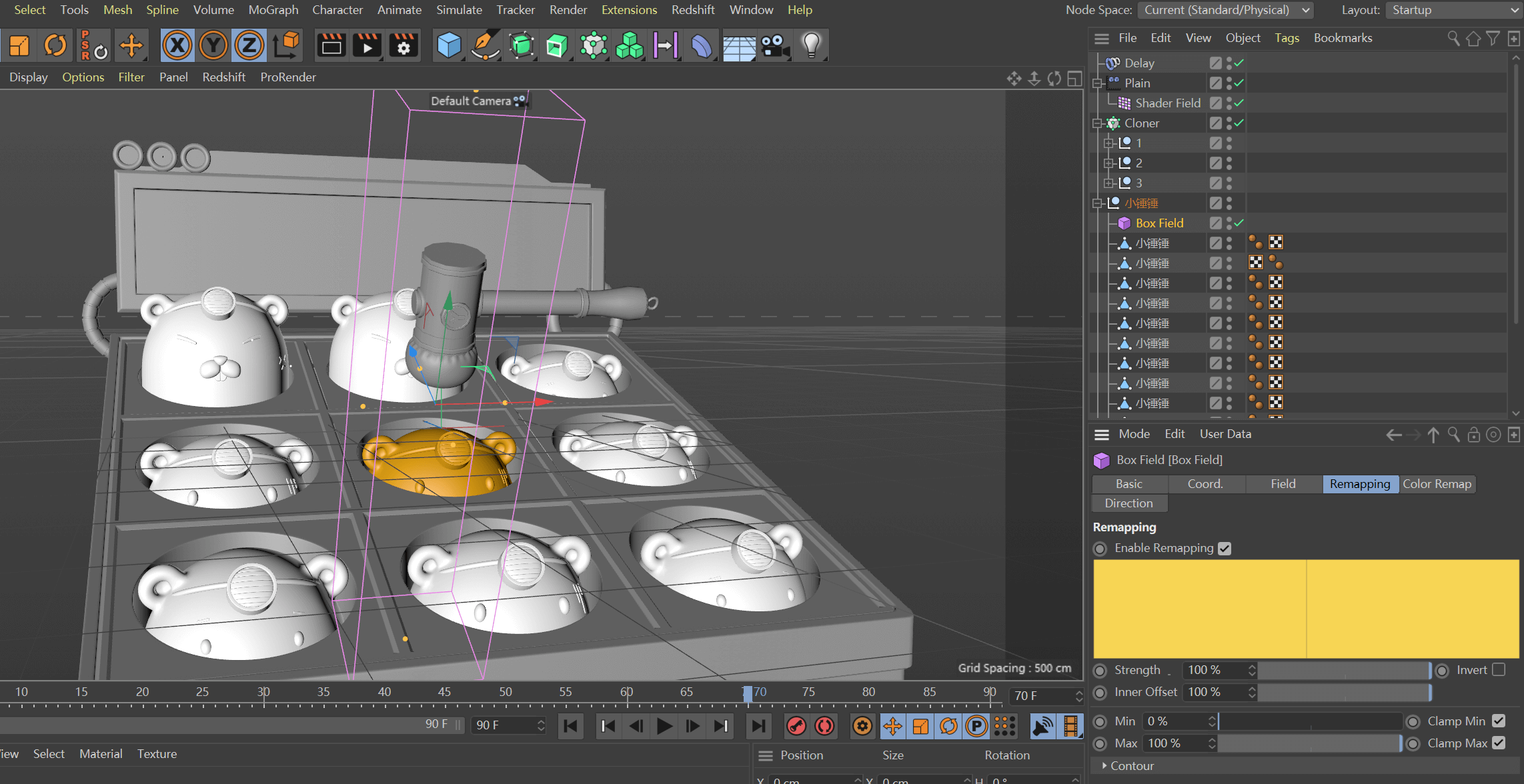

将 Box Field 绑定在小锤锤上，使得当锤子靠近时地鼠就缩头。

打地鼠 - 动画初识 24

F/G 键可以让时间轴向前/后挪一帧。

Ctrl + D 设定动画的 FPS，Render Settings 下的 Frame Rate 也应该设置。

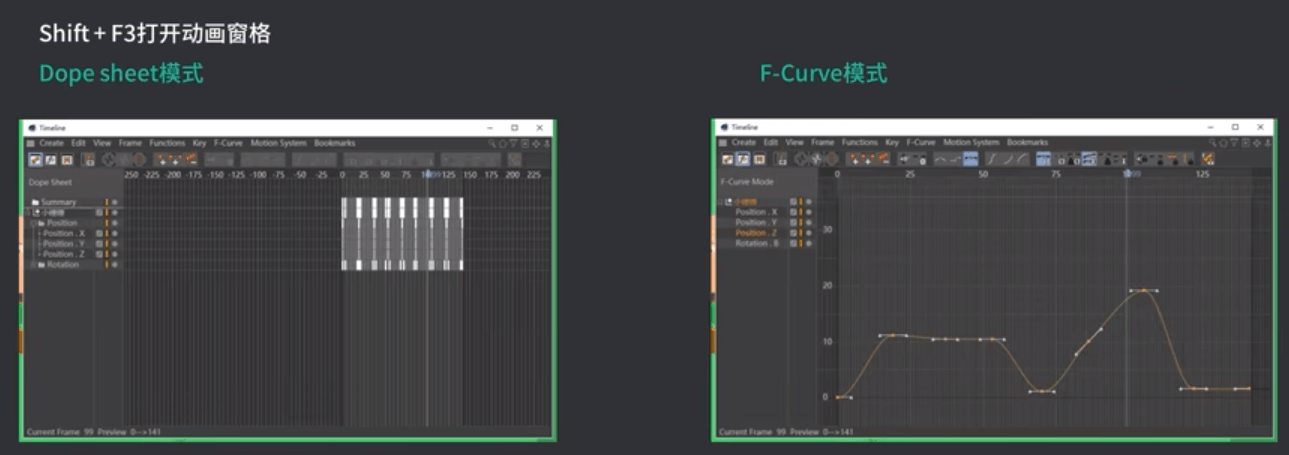

Shift + F3 打开动画窗格。Alt + 滚轮 移动时间轴，Alt + 右键 缩放时间轴。

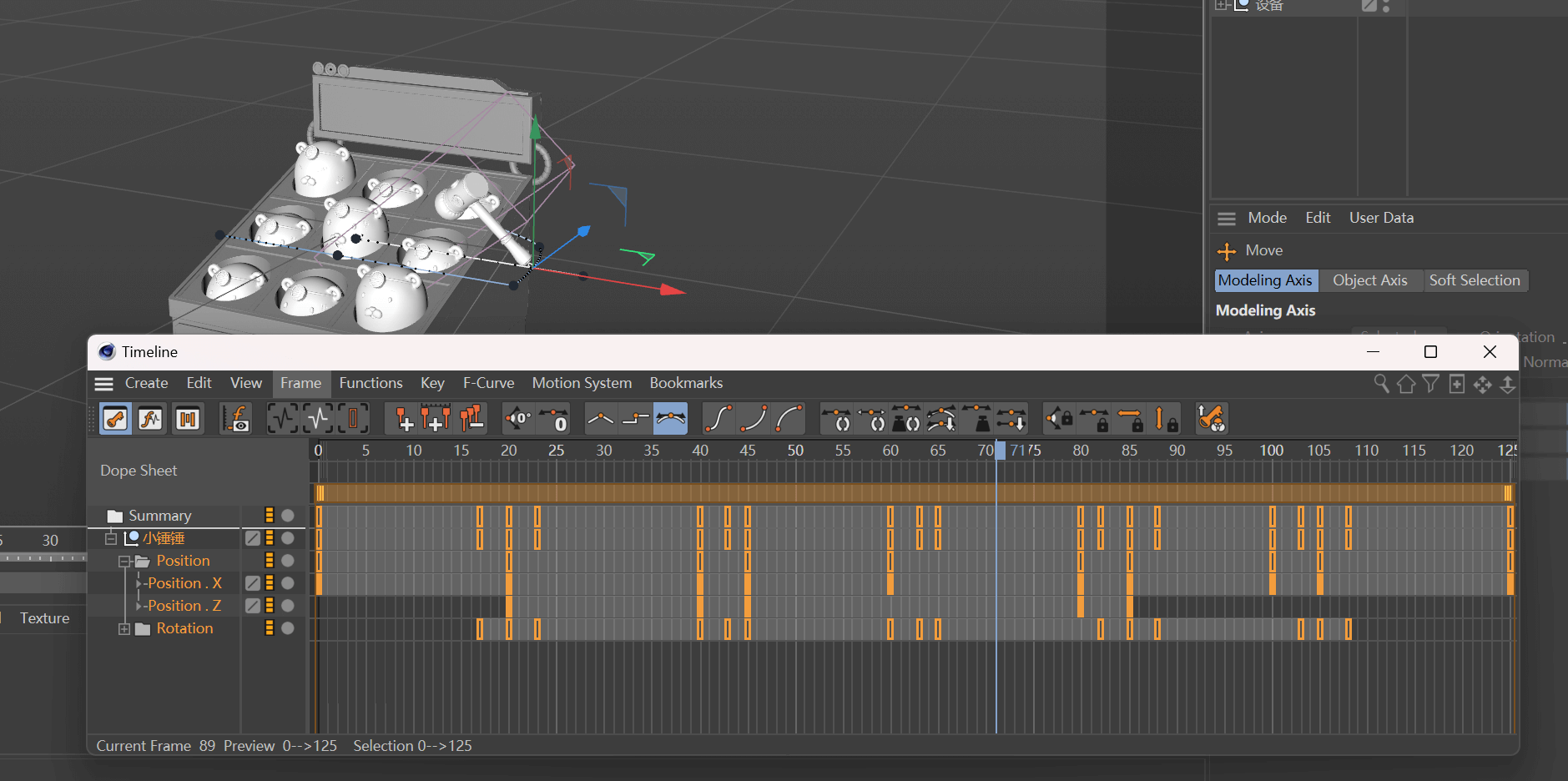

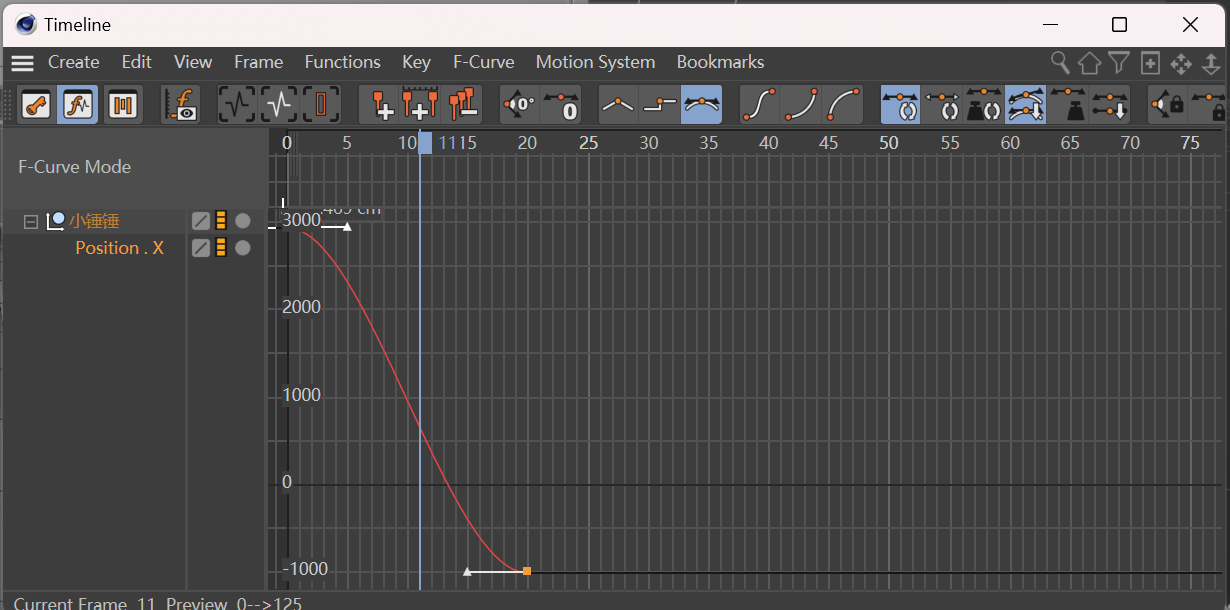

动画窗格有两种模式：Dope sheet 和 F-Curve 模式。

一阵操作猛如虎！

打地鼠 - 动画渲染输出 25

略。

风铃 - 刚体动力学绑定 26

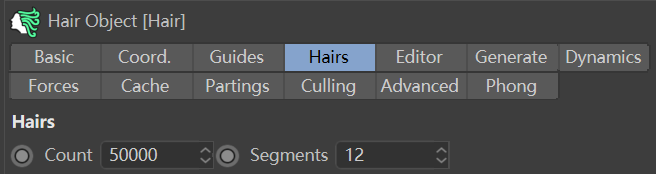

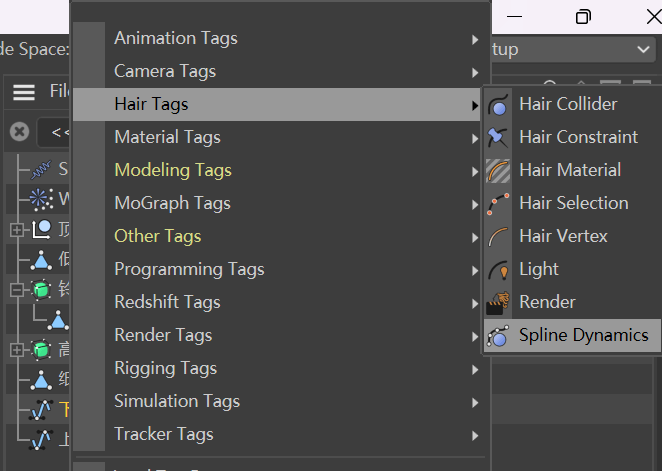

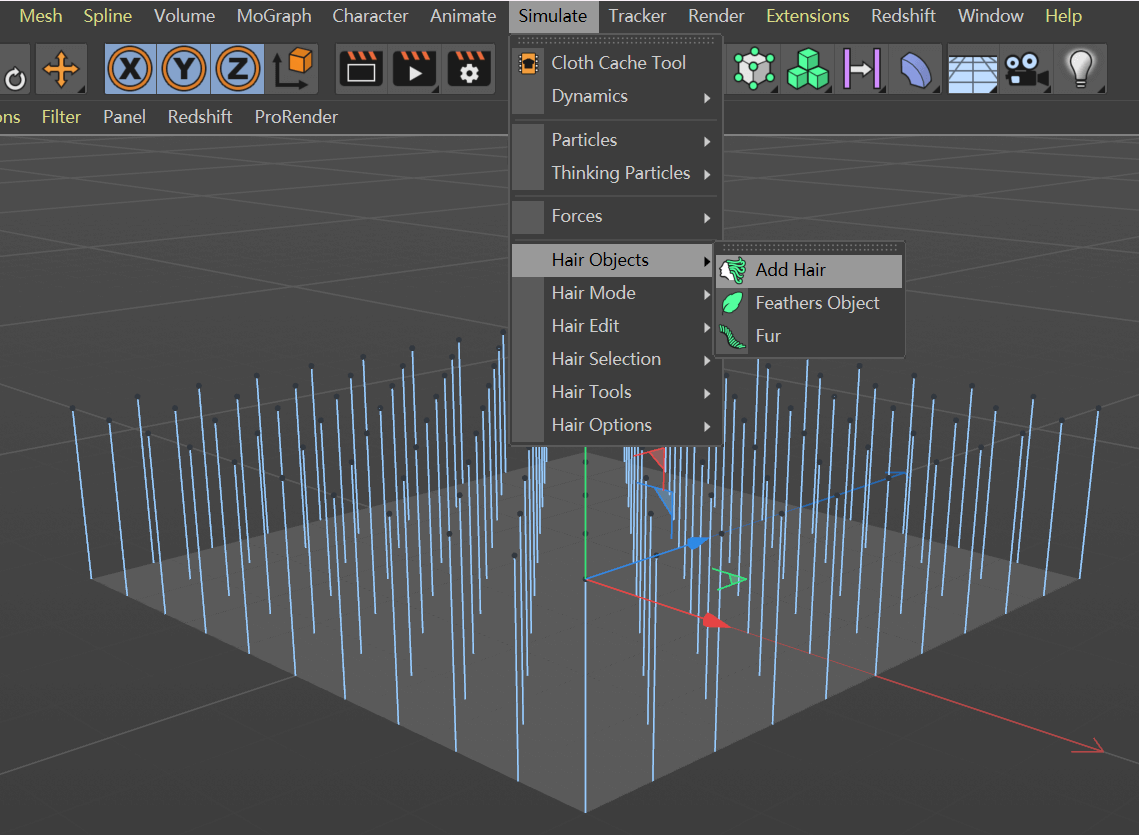

打开 风铃_01_动力学绑定.c4d，清空 下端绳子 的所有 tag，给它添加 Hair Tags。

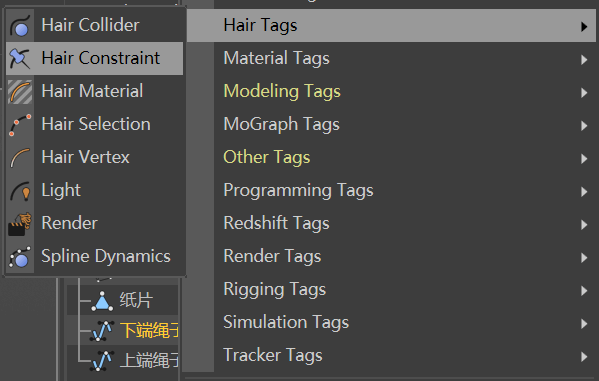

再添加一个 Hair Constaint。

Hair Contraint 绑定 铃 作为 Object，Draw 设为下端绳子最顶端的点。

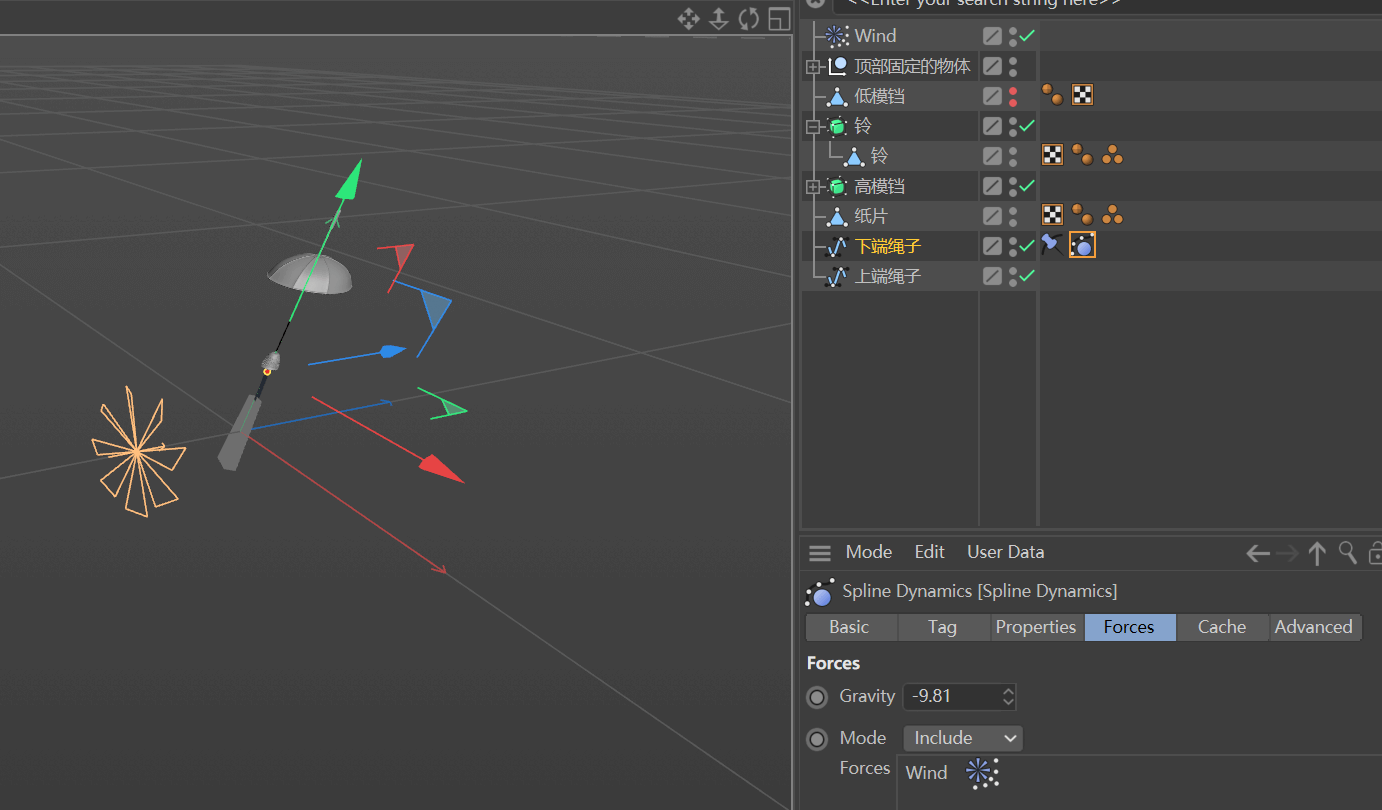

Simulate 下 Forces 添加 Wind。给下端绳子的 Spline Dynamics 的 Forces 放上这个 Wind。

下面也要绑定 Hair Constraint！

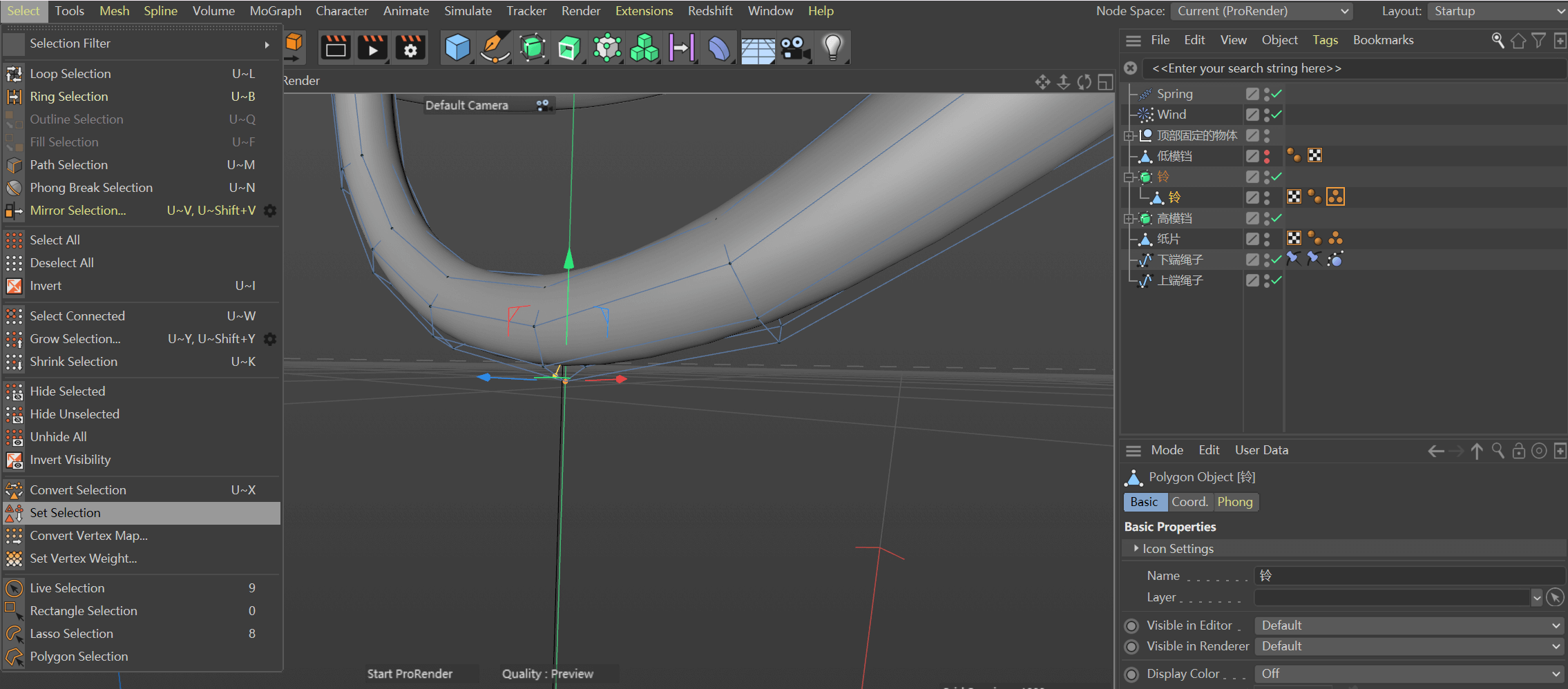

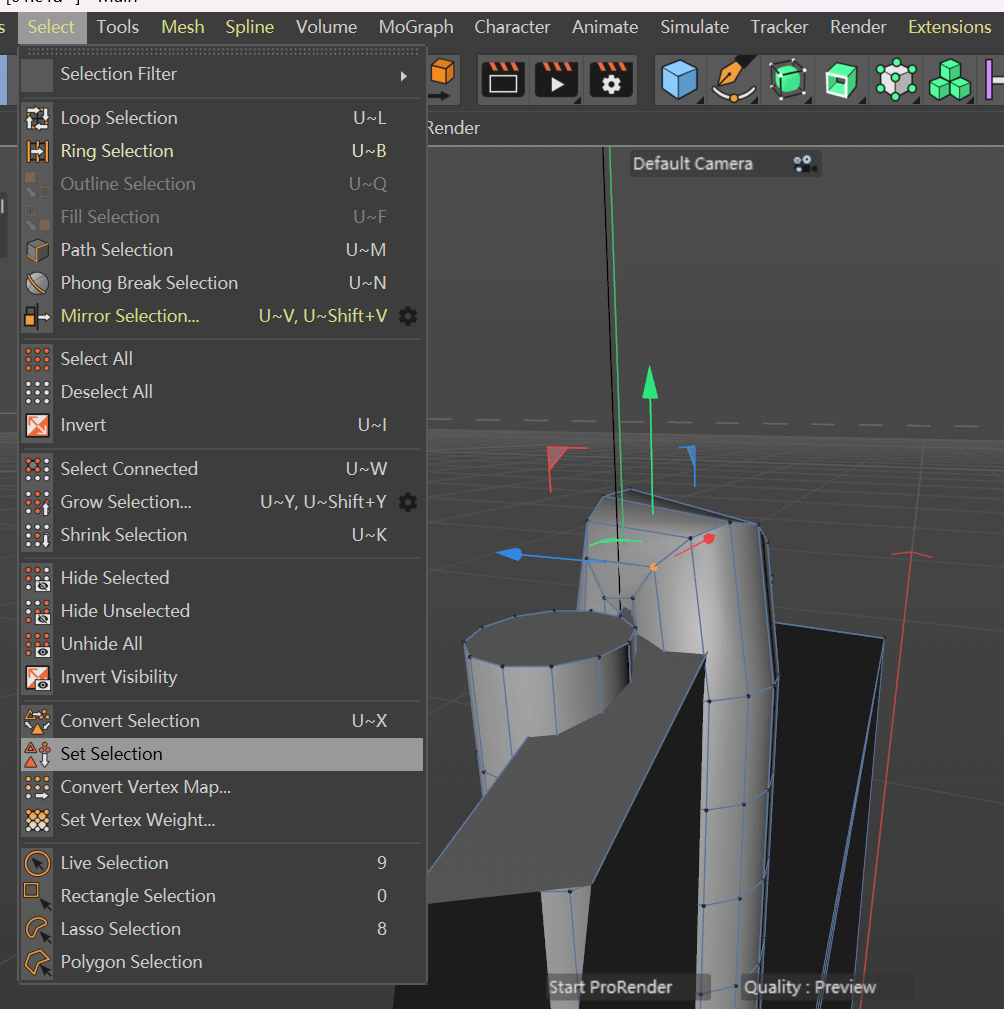

选中铃铛的底部顶点，设置 Set Selection。

选中纸币的顶部顶点，设置 Set Selection。

新建一个 Simulate 下 Dynamics 的 String，设置好对应的 Object 和 Attachment。

风铃 - 动力学绑定进阶 27

给 上端绳子 添加 Spline Dynamics，选中最顶端的顶点，Fixed 下 Set。

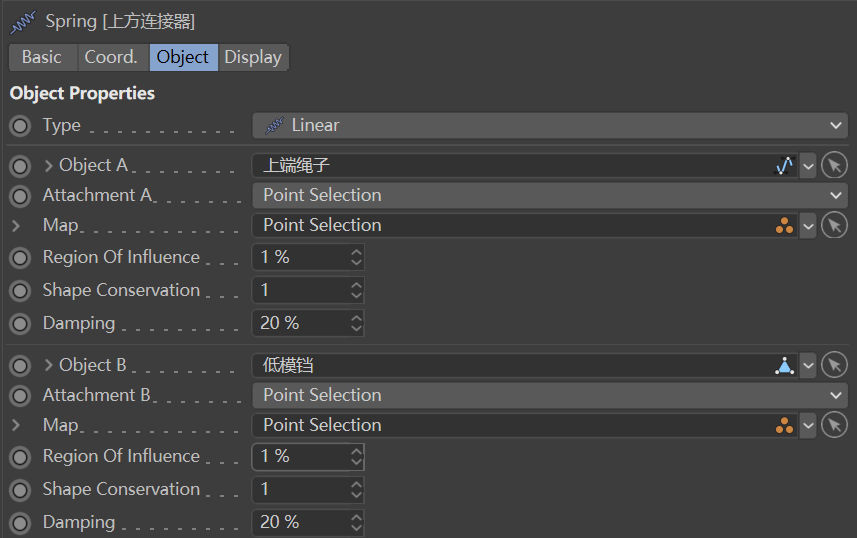

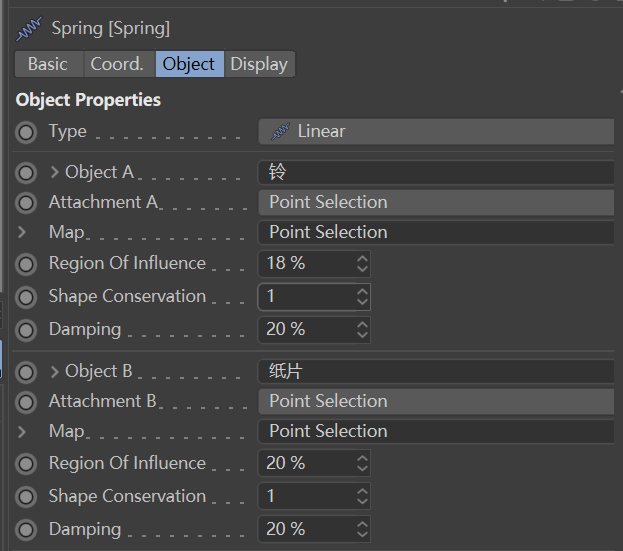

使用 Spring 将 上端绳子 的底部与 低模铛 的顶部中心相连。

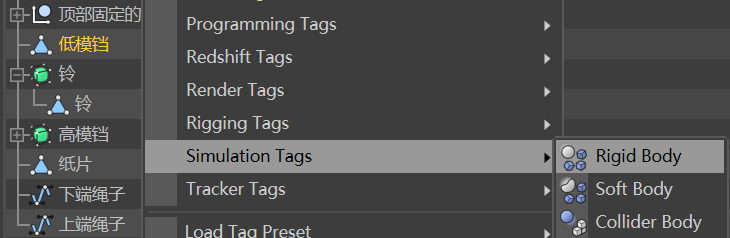

给 低模铛 添加一个 Rigid Body Tag，Forces 上添加 Wind。

用 Type 为 Ball and Socket 的 Connector 将 低模铛 相连。

将 低模铛 的 Rigid Body Tag 的 Collision 的 Shape 设为 Moving Mesh，铃 也是。

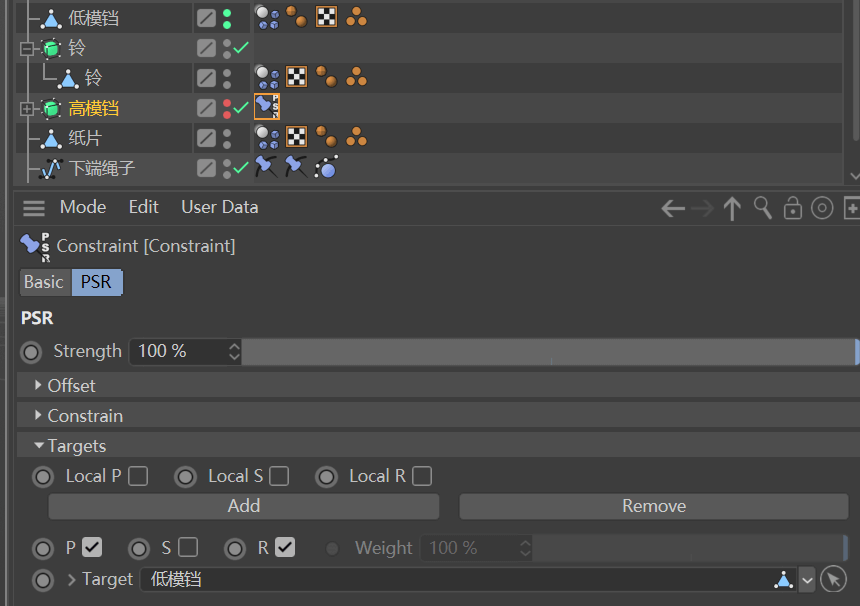

给 高模档 添加 Constraint，选择 PSR。

PSR 的 Target 选择 低模铛，这样 高模铛 的 Transform 就会与 低模铛 保持一致，减少计算量，最后再把 低模铛 的显示给我关了。

风铃 - 计算优先级 28

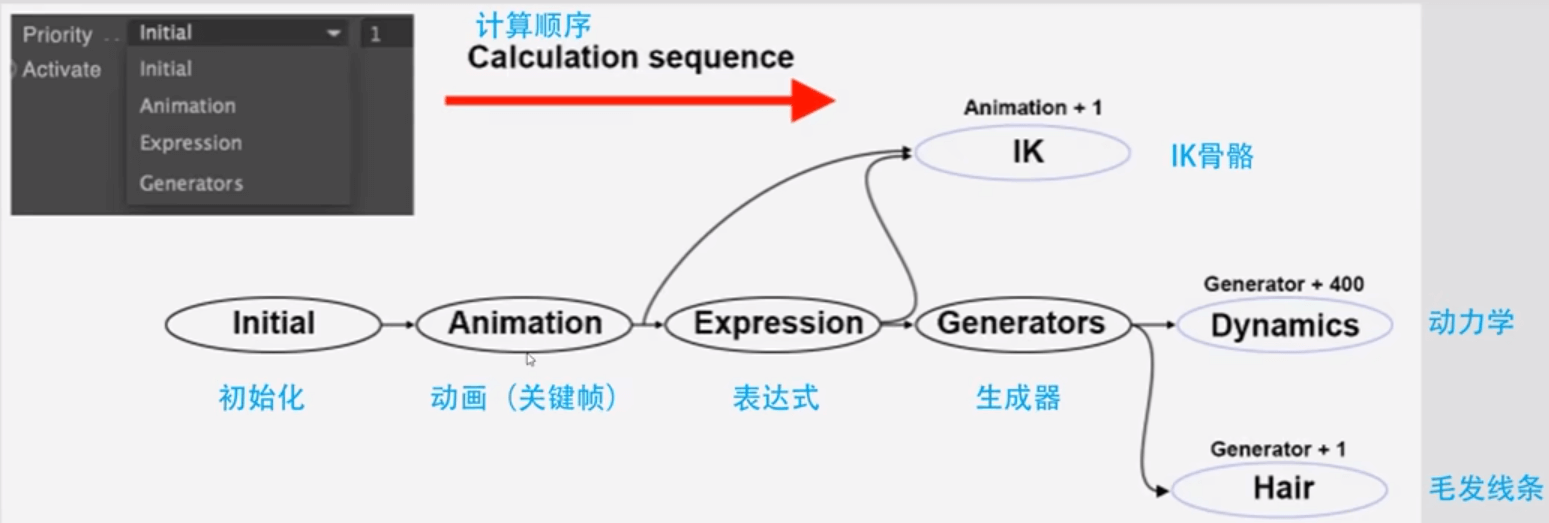

C4D 渲染是有优先级顺序的，Generators 为 Hair 的优先级要比 Dynamics 要高。

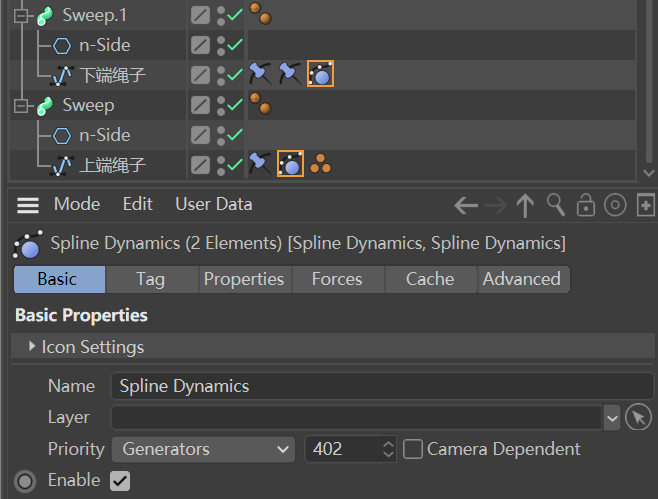

人为地修改 Spline Dynamics 的优先级。

顶端的连接器适合使用 Ragdoll。

早餐工厂 - 柔体初识 30

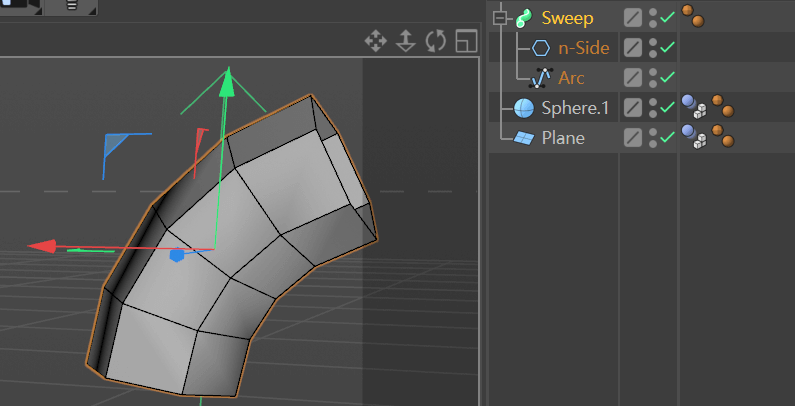

用 Arc 和 n-Side 创建一个通心粉，Object Properties 下的 Intermediate Points 设为 Uniform，Number 设为 0。给这个通心粉添加 Soft Body。

创建一个 Sphere，其 Object 下的 Type 设为 Hemisphere。添加 Collider Body。

Ctrl + D 设置中打开 Dynamics 的 Visualization。

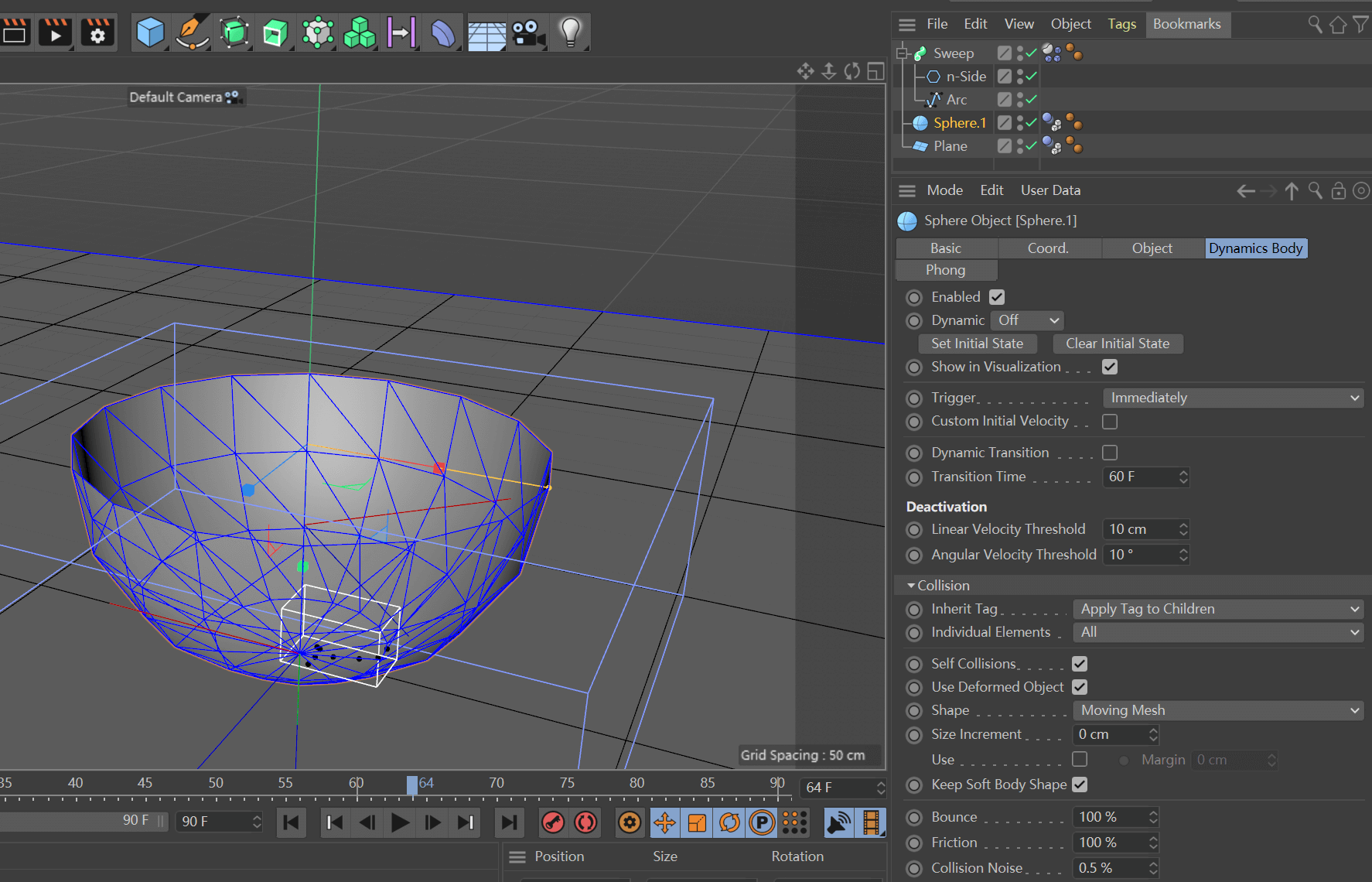

把 Sphere 的 Dynamics Body 下的 Collision 的 Shape 设为 Moving Mesh。

Ctrl + D 下的 Dynamics 下的 Expert 下的 Steps per Frame 设为 5。

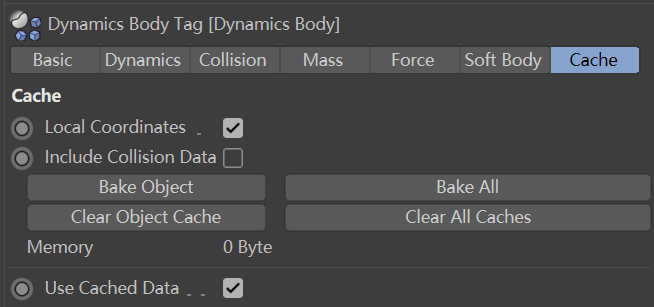

如果动画播放起来很卡，考虑给 Dynamics Body Tag 下的 Cache 使用 Bake All。

早餐工厂 - 荷包蛋柔体 31

打开下载的工程 早餐工厂.c4d，用 中键 选中 鸡蛋罩子，即可选中其与其下的子物体。右键 Add to Layer。

层级中打开这个层的 S，即可只显示这个层级下的对象。

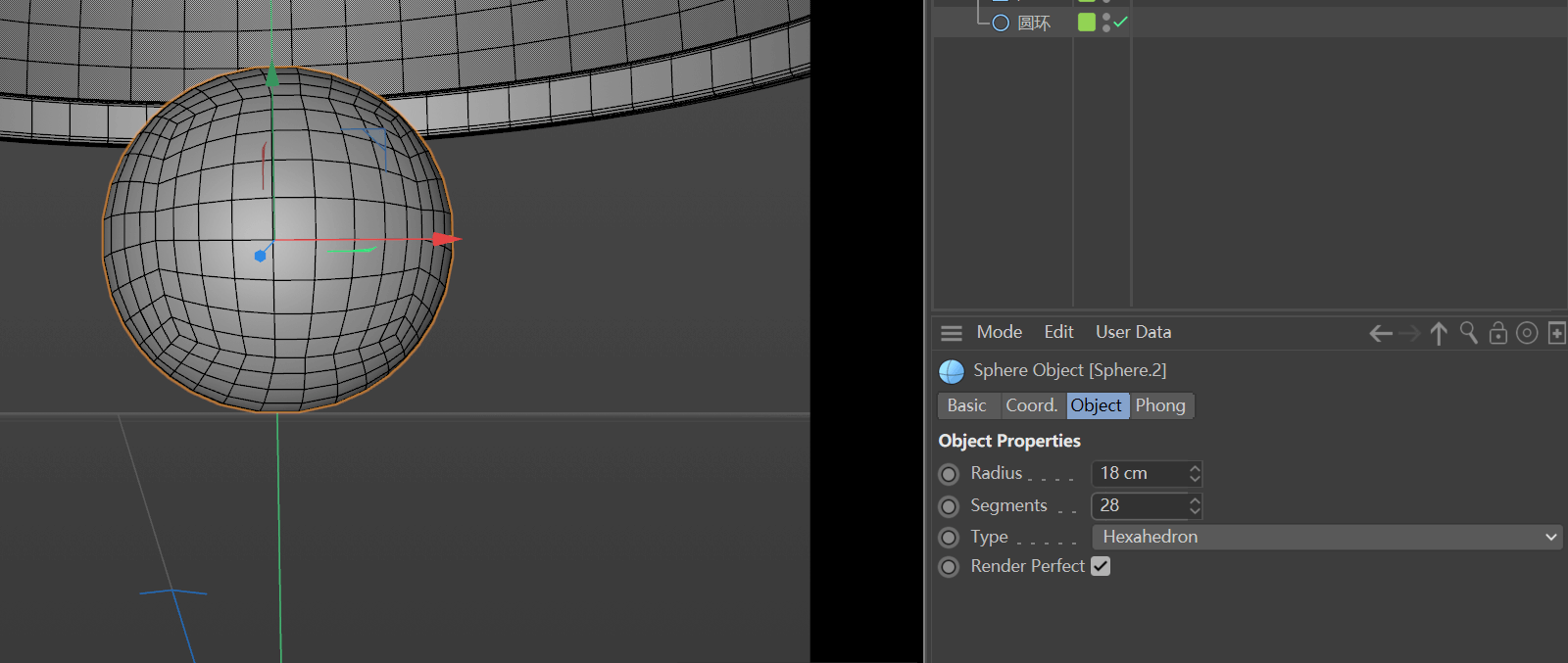

创建一个 Sphere，Type 选择 Hexahedron，Radius 为 18cm，Segments 为 28。

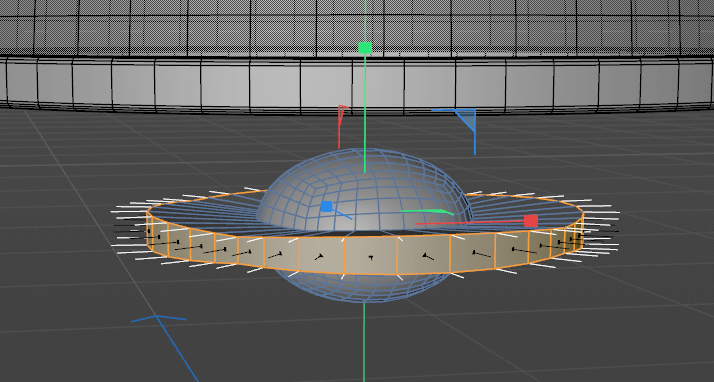

U + L 选中中间这一圈，扩大。

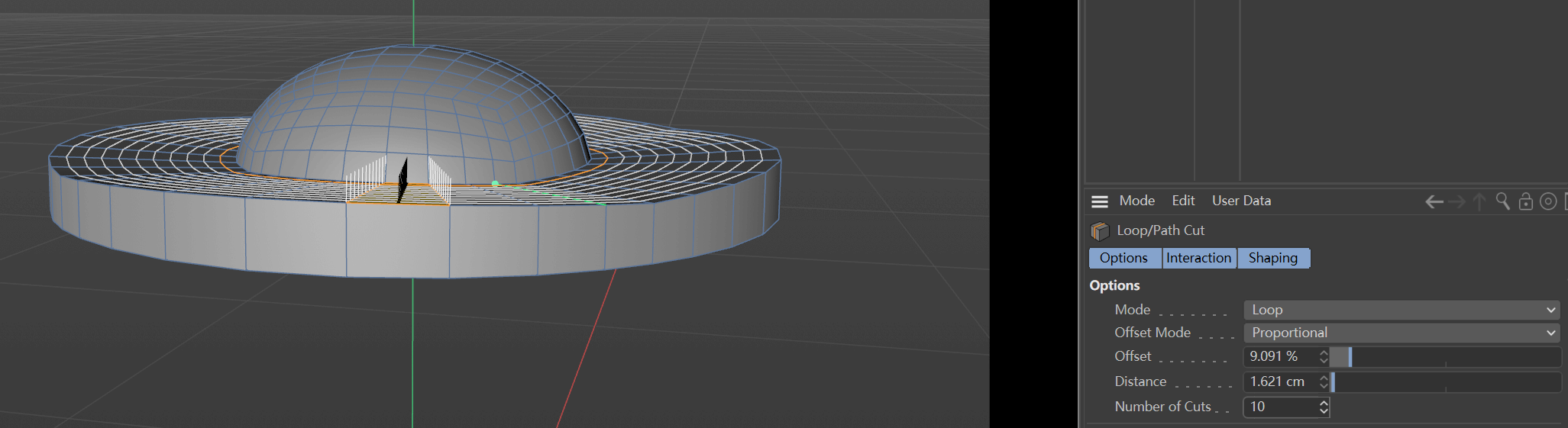

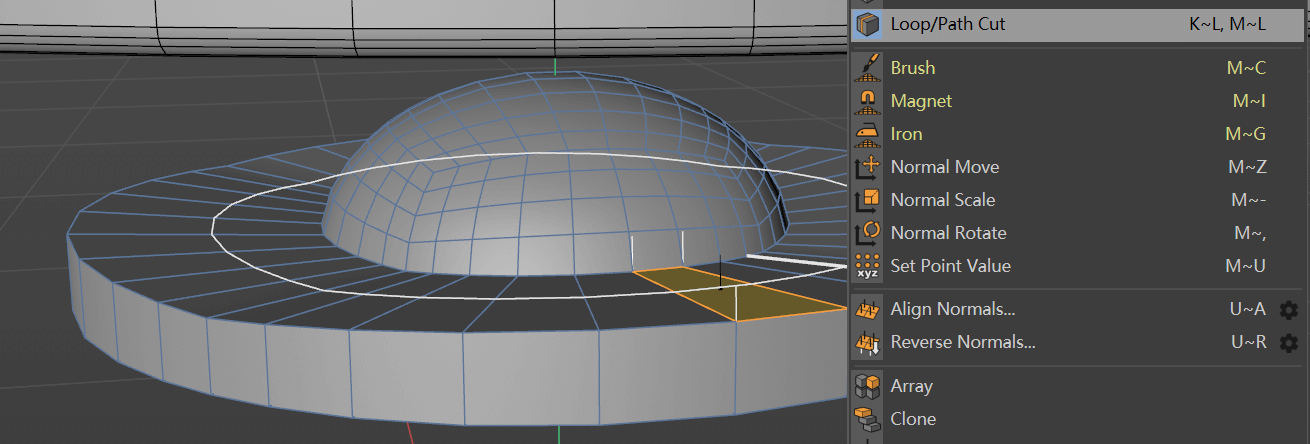

使用 Loop/Path Cut 给中间这些面切一层。

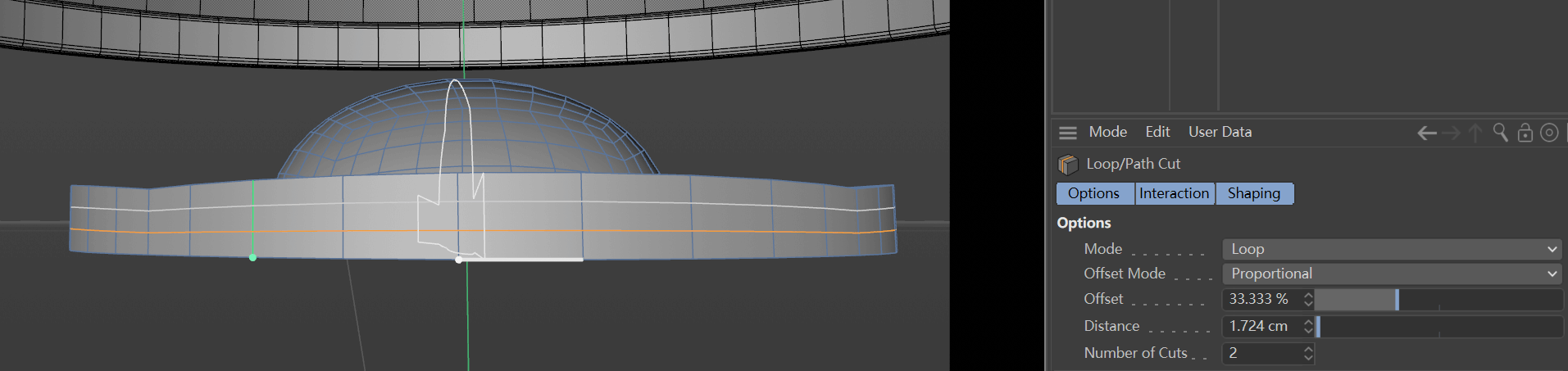

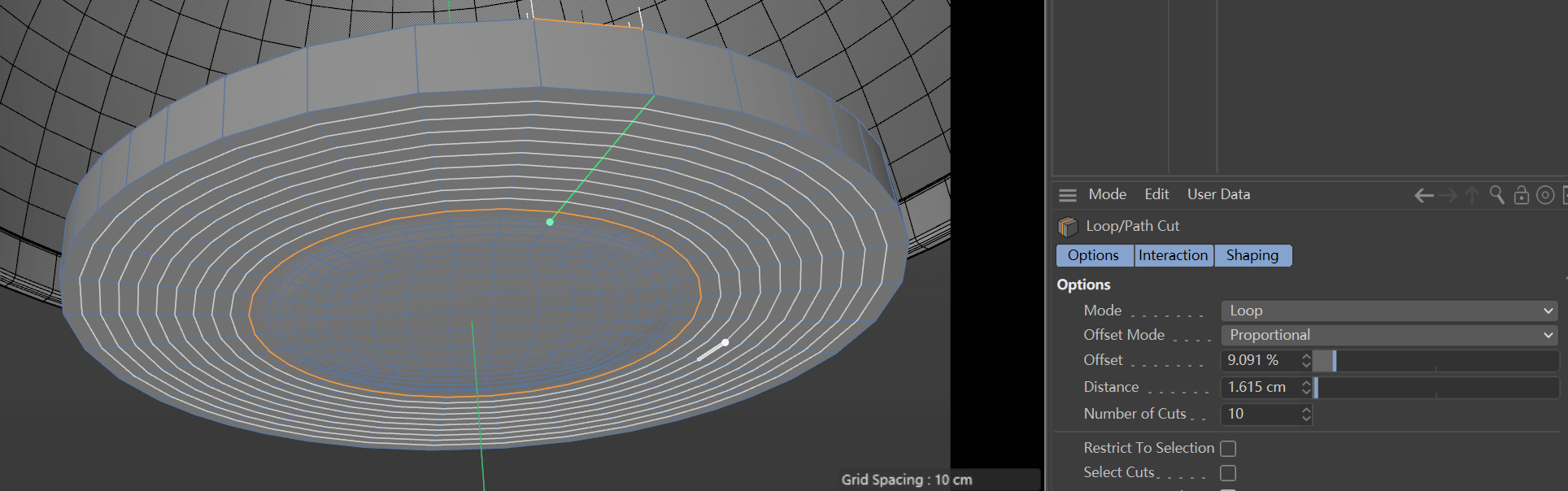

Loop/Path Cut 中的 Number of Cuts 设为 10。

底下也来几圈。

中间来两圈。

中间最好再弄扁一些。

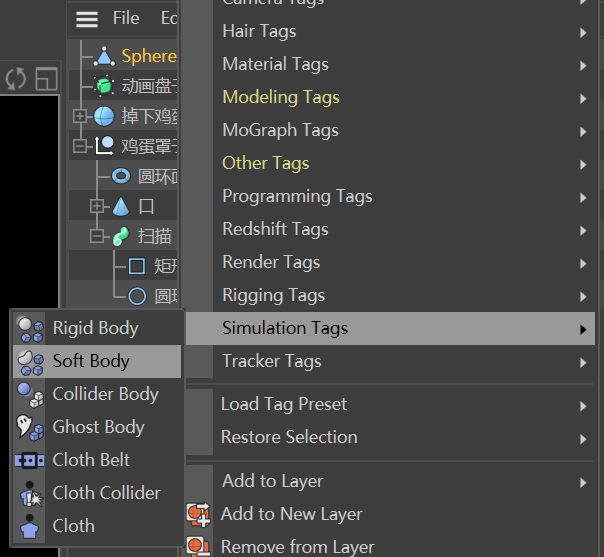

给这个鸡蛋来个 Soft Body。

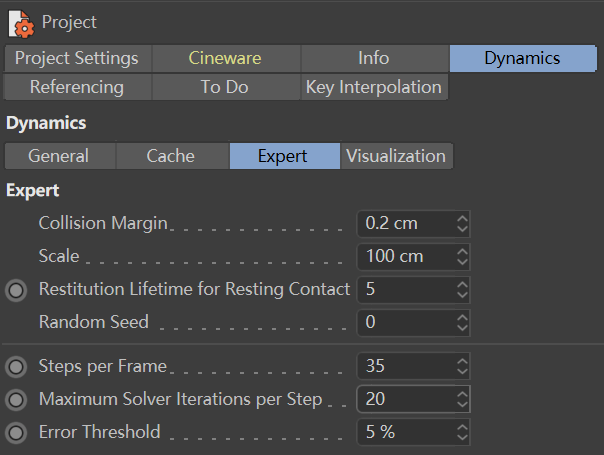

Ctrl + D 设置中把 Dynamics 下的 Steps per Frame 和 Maximum Solver Iterations per Step 调高一点，增加计算的精确度。

早餐工厂 - 顶点贴图与权重 32

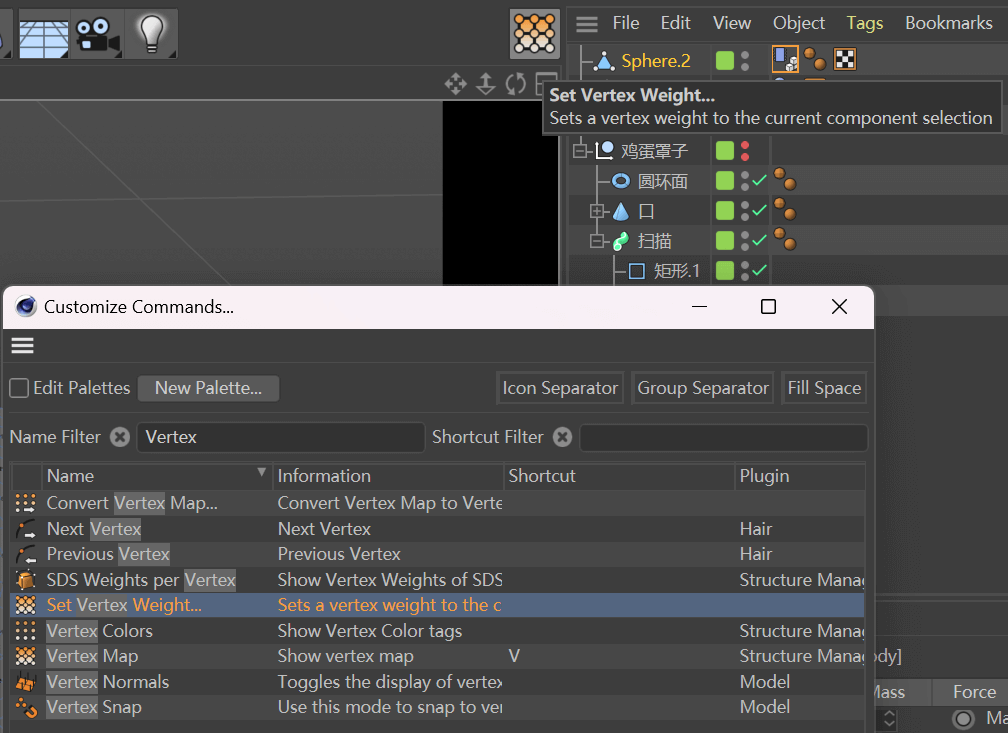

Shift + F12 打开 Customize Commands...，选择 Set Vertex Weight...，添加。

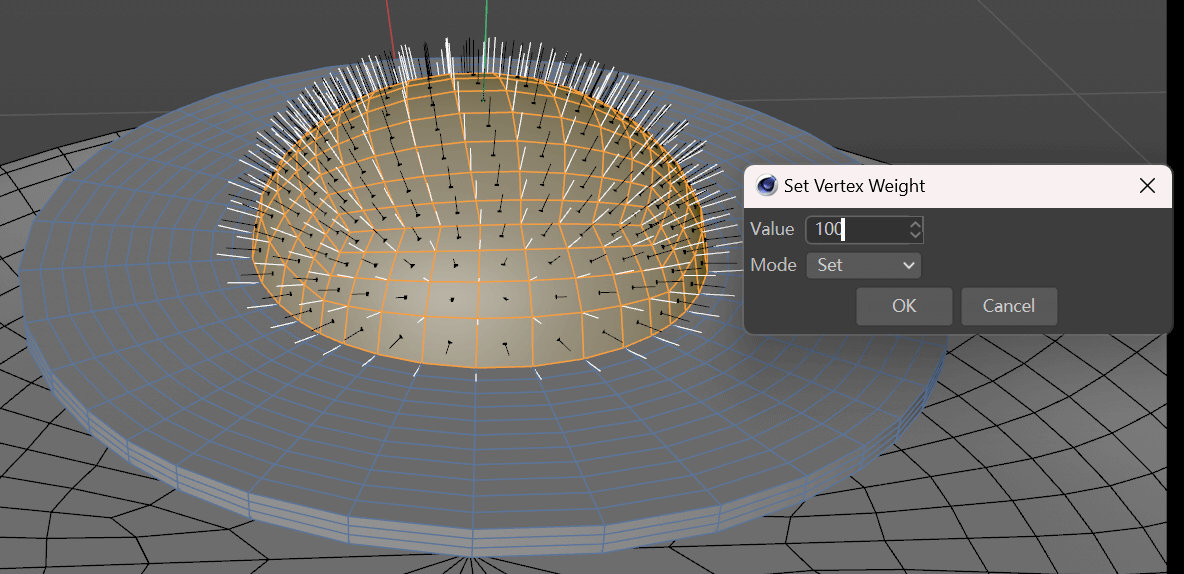

选中蛋黄的面，Set Vertex Weight 的 Value 为 100%。

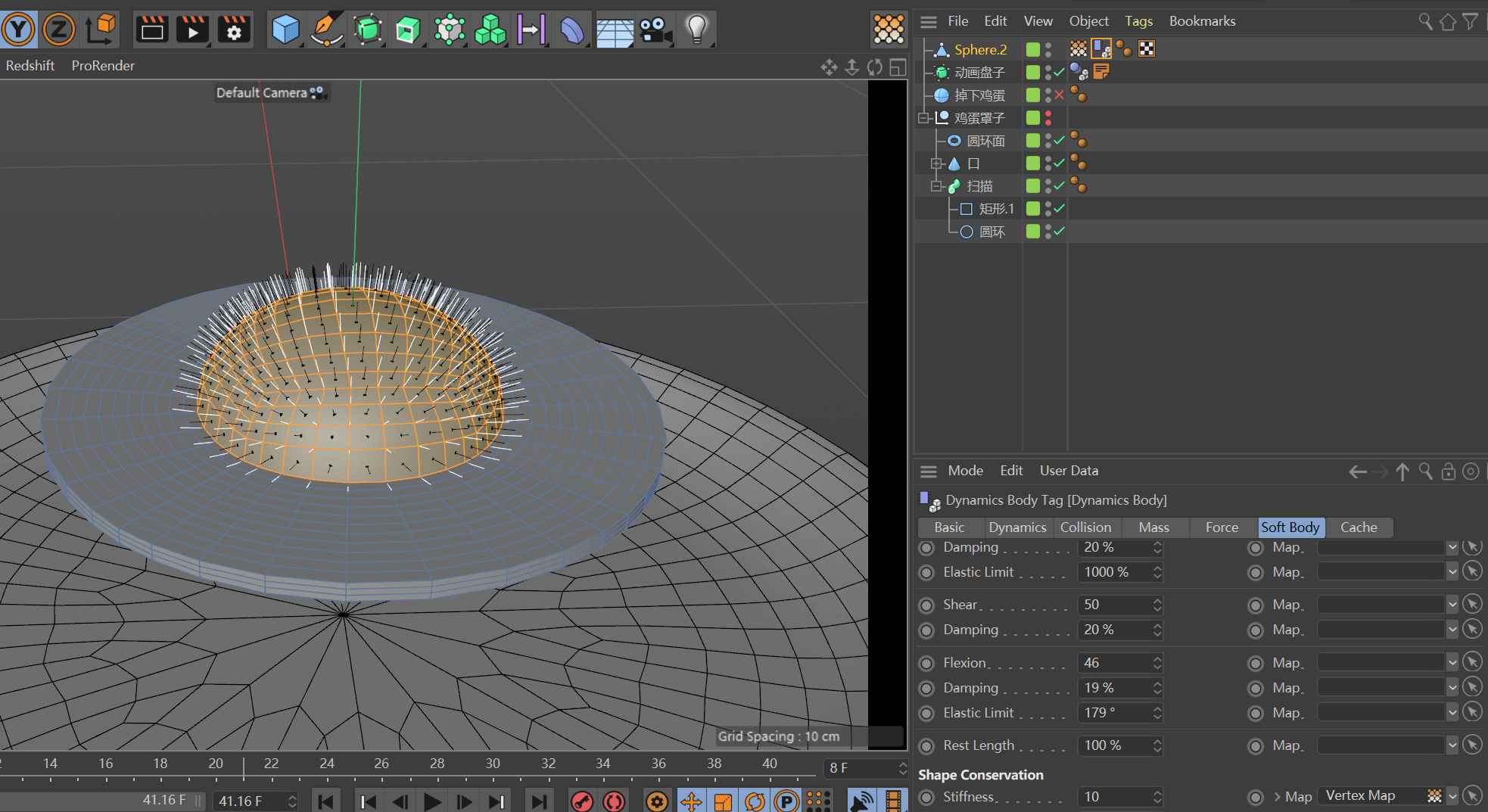

设置煎蛋的 Dynamics Body Tag，设置 Shape Conservation 的 Stiffness 为 10，Map 为所创建的顶点贴图。这样蛋黄和蛋白的硬度将会有差异。

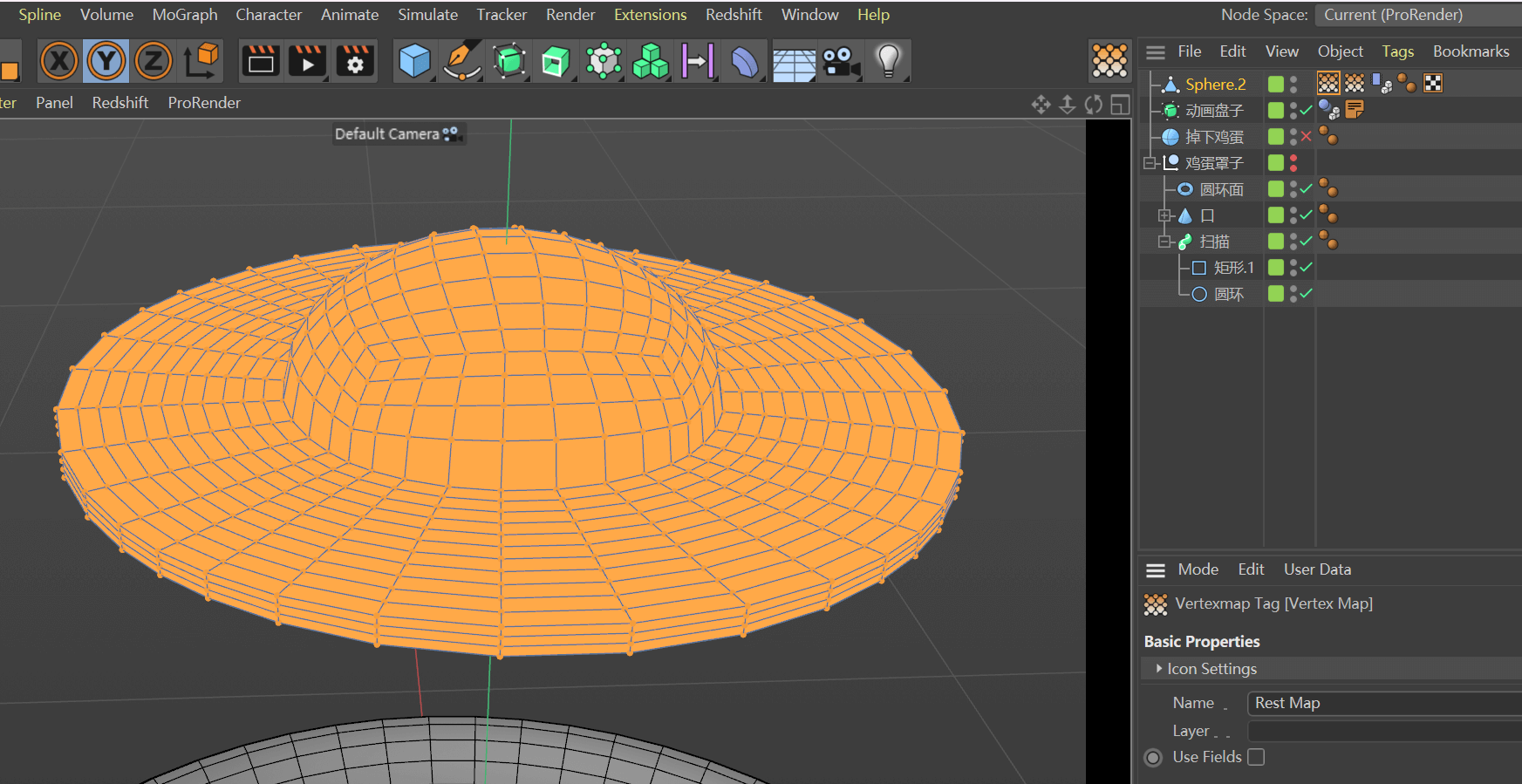

全选煎蛋的所有顶点，Set Vertex Weight 的 Value 为 50%。命名为 Rest Map。

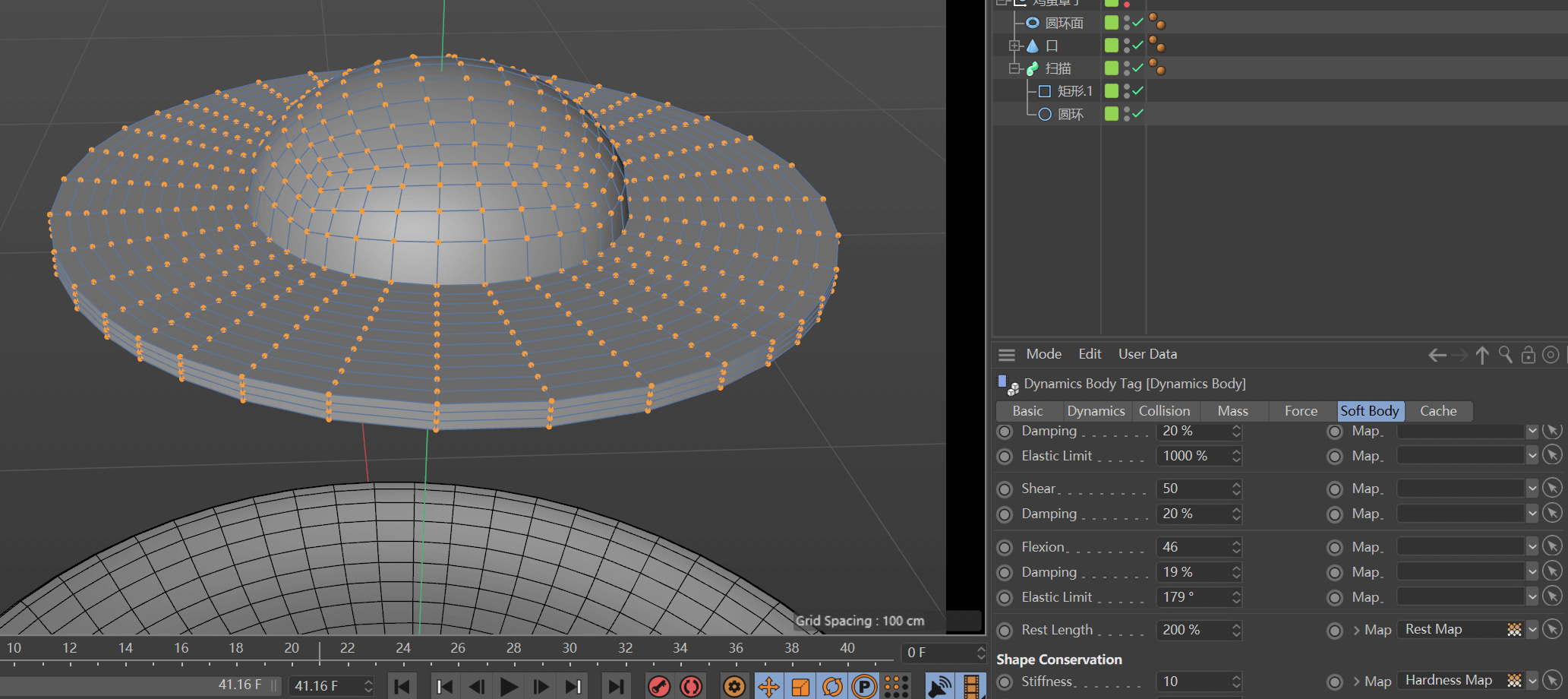

设置煎蛋的 Dynamics Body Tag，设置 Rest Length 的值为 200%，Map 为 Rest Map。

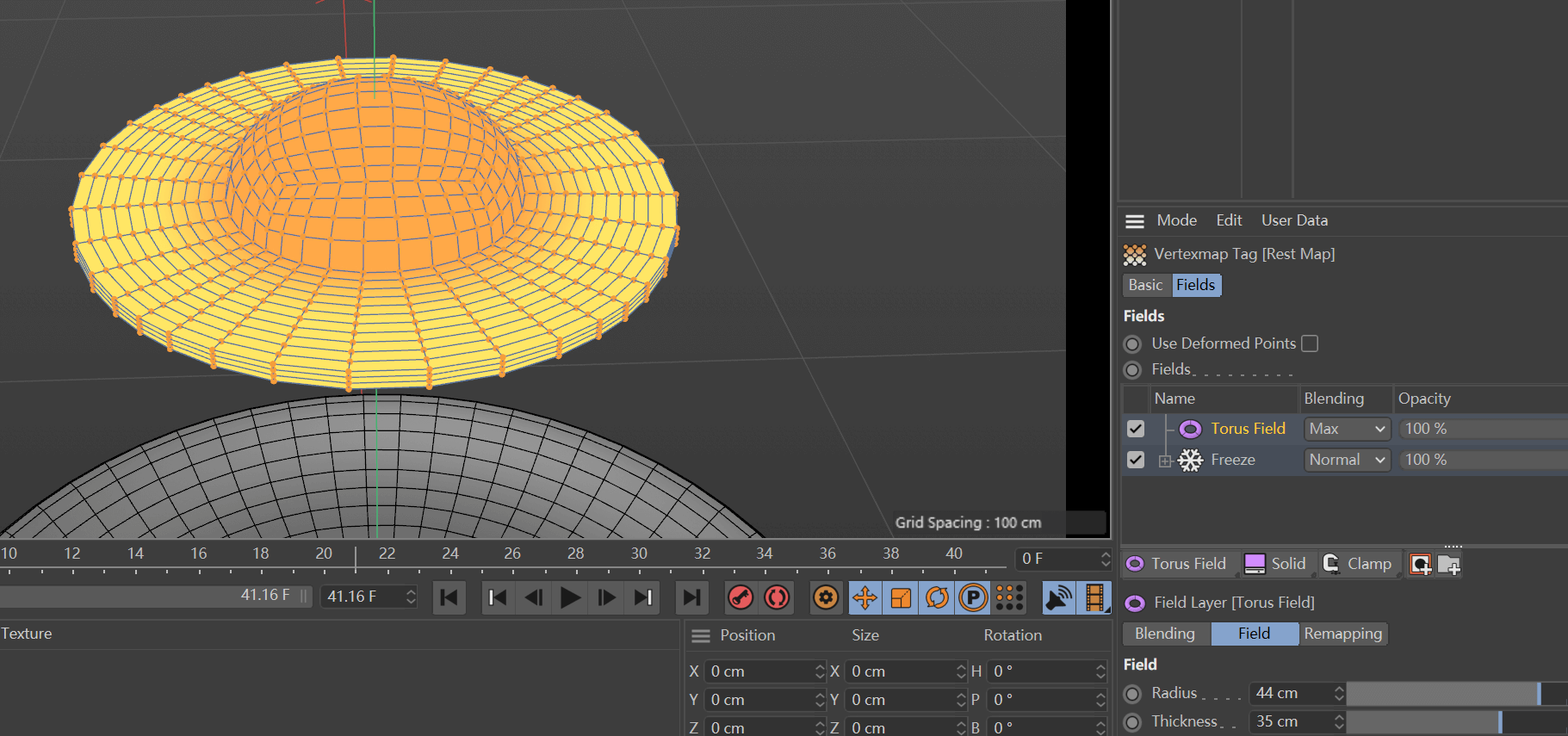

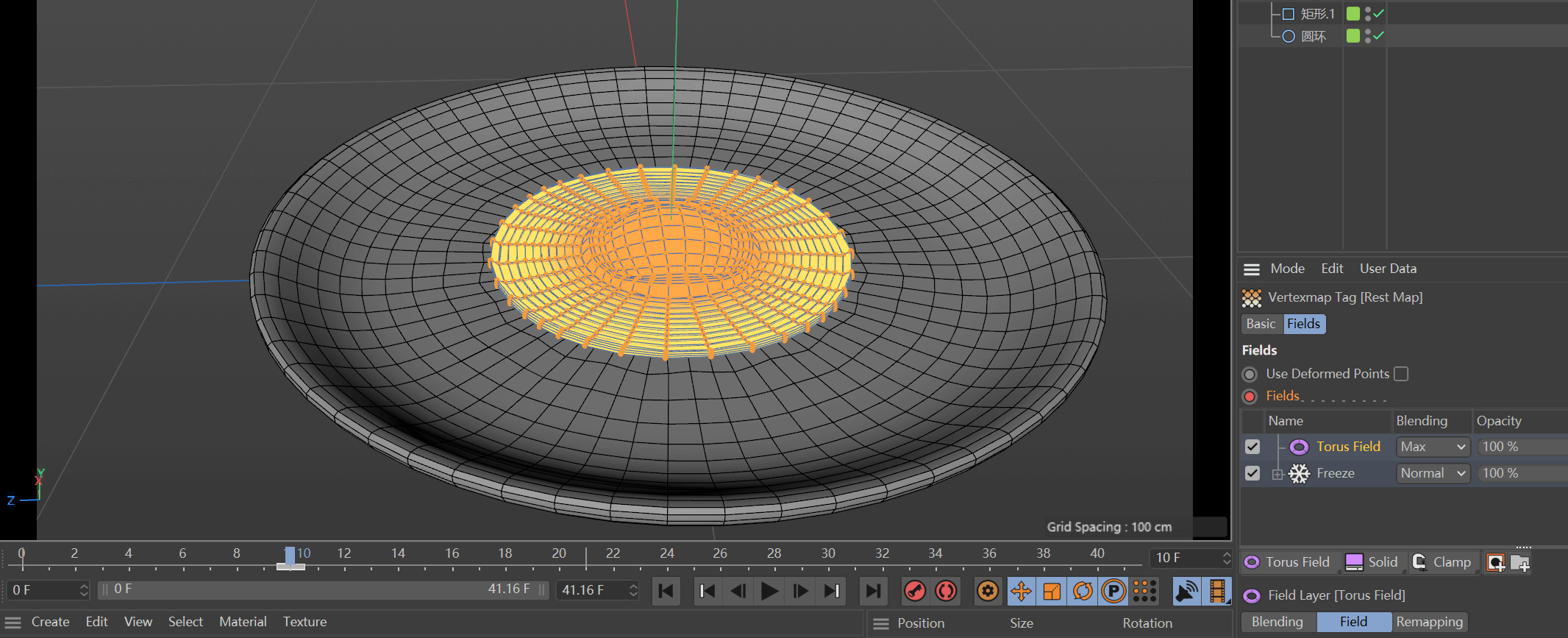

给 Rest Map 创建一个 Torus Field 以划分出蛋白和蛋黄的范围。

在煎蛋落在盘子的一瞬间，应用这个 Field 作为关键帧，前一帧关闭这个 Field 作为关键帧，这样煎蛋落在盘子上会有蛋白扩大的效果。

将蛋黄存储选区。

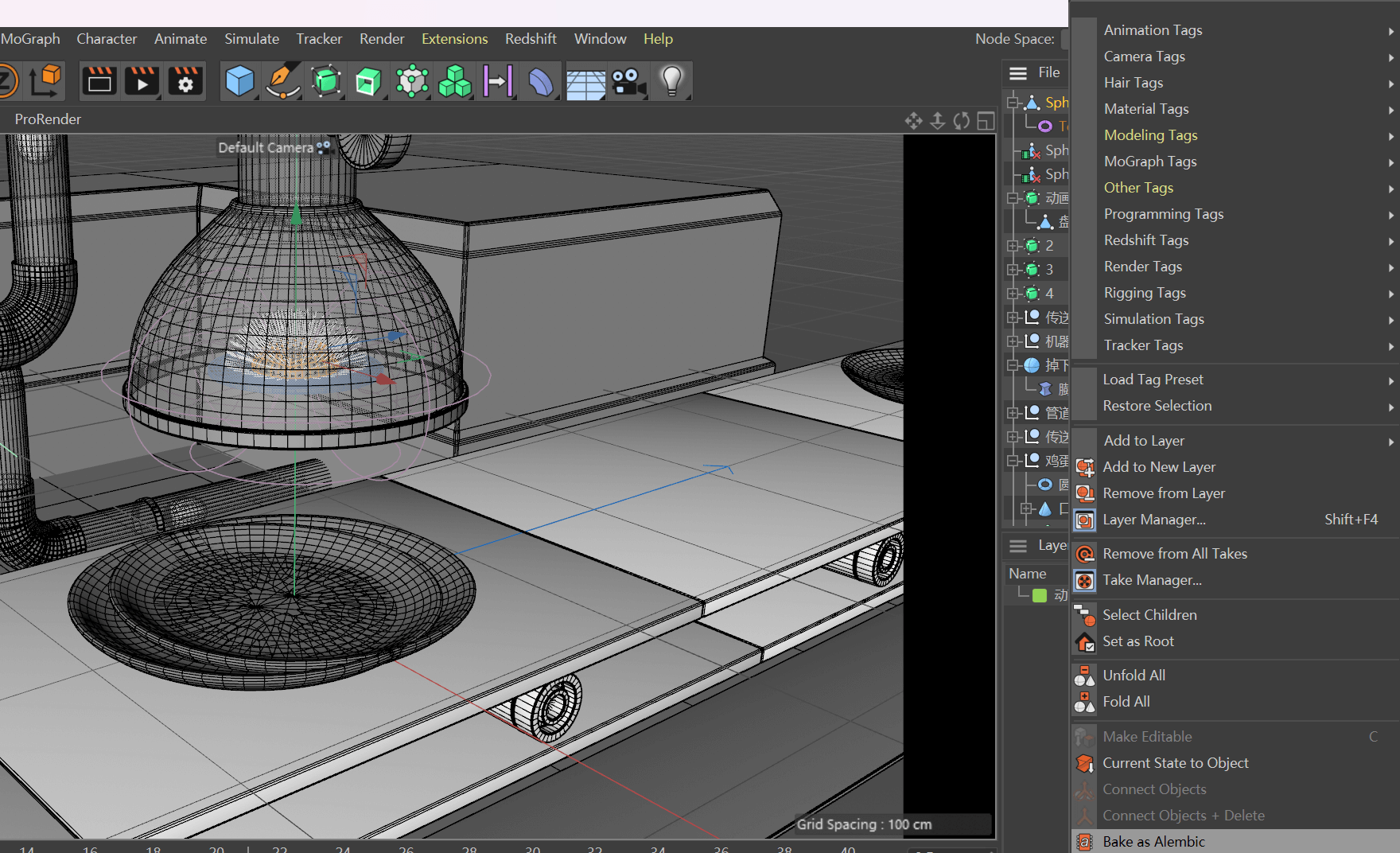

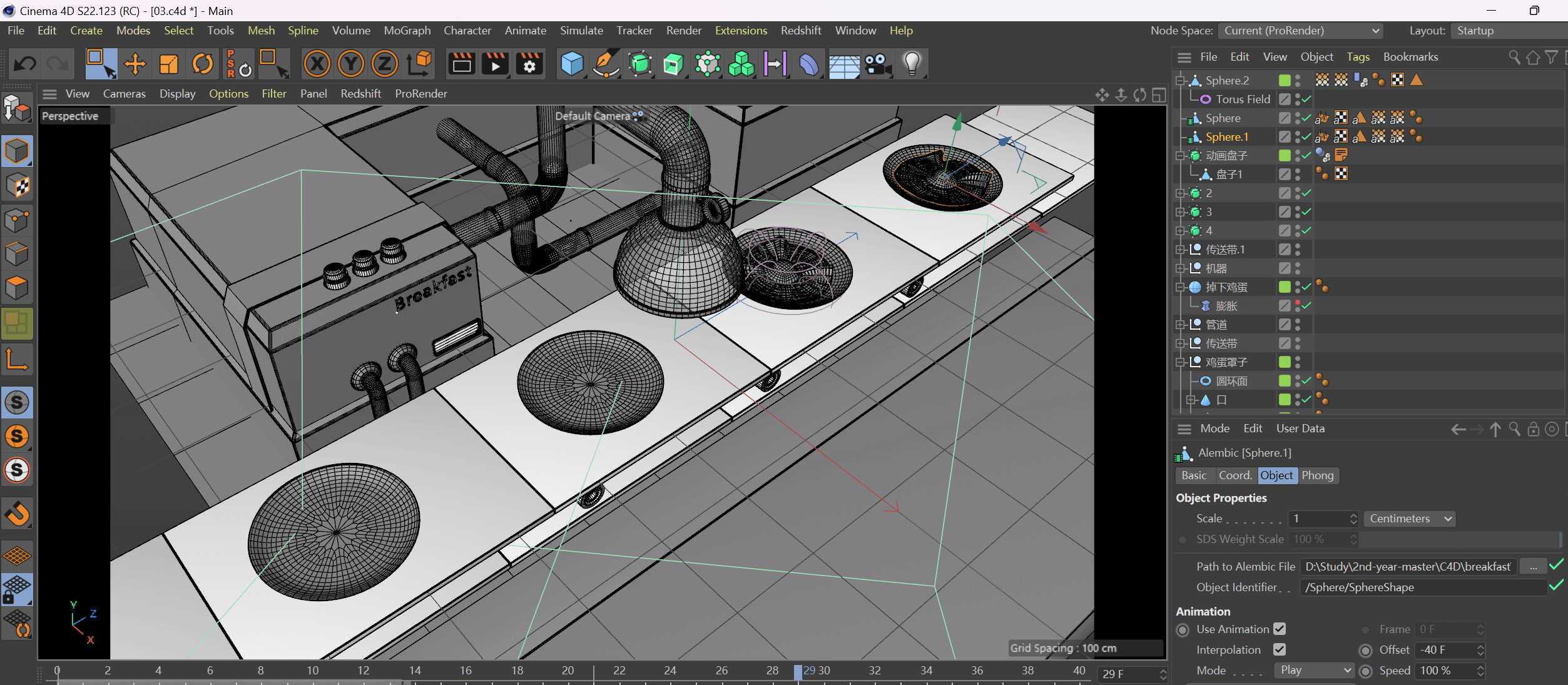

烘焙一个煎蛋 100 帧的动画，选中这个煎蛋，Bake as Alembic，生成一个 .abc 文件。

在 Cinema 4D（简称 C4D）中，ABC 文件通常指的是 Alembic 文件，它是一种用于存储和交换复杂动画和几何数据的文件格式。ABC 文件可以包含物体的几何形状、动画信息、变形数据等，适用于在不同的 3D 软件之间进行数据交换和共享。Alembic 格式的优点之一是它可以有效地处理大量的几何和动画数据，使其成为处理复杂场景和动画的理想选择。
