Unity-Perception Synthetic Data-2

Unity Perception 插件学习笔记。

正文

在教程的第 1 阶段，我们学习了如何使用 Perception 软件包捆绑的 Randomizers。使用包含的 Randomizers，我们生成了 background 和 foreground 对象，随机化了它们的 position、rotation、texture 和 hue offset（色调偏移）（color）。在这个阶段，我们将为 Directional Light 对象构建一个自定义的灯光随机化器，它将控制 Scenario 的每个迭代中的灯光 intensity 和 color。我们还将学习如何将数据和逻辑捆绑在随机对象（如灯光）内，以便在每个对象的基础上更明确地定义和限制随机行为。

Building a Light Randomizer

我们需要为光随机化创建两个 C# 类，MyLightRandomizer 和 MyLightRandomizerTag。（存放在一个 .cs 文件中）

第一类 MyLightRandomizer 将随机值进行采样，并将其分配给光的强度和颜色。

第二类 MyLightRandomizer 是将其添加到 Directional Light 的组件，使其成为 MyLightRandomizer 脚本的目标。

​ 在 Assets 文件夹下，Create-Perception-C# Randomizer and RandomizerTag ，这将新建一个 .cs 文件，将其命名为 MyLightRandomizerTag.cs。打开它，修改其中的代码：

C#
using System;
using UnityEngine;
using UnityEngine.Perception.Randomization.Parameters;
using UnityEngine.Perception.Randomization.Randomizers;
using UnityEngine.Perception.Randomization.Samplers;

// Can only attach to GameObjects which also have a Light component attached
// 连接且仅能连接到含有 Light 组件的 GameObject
[RequireComponent(typeof(Light))]
// This tag is used to "target" which objects in the scene will be randomized
// MyLightRandomizerTag 是一个标记类，用于指定哪些物体可以被随机化器控制
public class MyLightRandomizerTag : RandomizerTag { }

[Serializable]
// MyLightRandomizer 是一个随机化器类，用于在运行时间随机化物体属性。
// 它使用 [AddRandomizerMenu("MyLightRandomizer")] 标签在 Perception 插件菜单中注册自己。
[AddRandomizerMenu("MyLightRandomizer")]
public class MyLightRandomizer : Randomizer
{
    // A parameter whose value uniformly ranges from 2 to 10 when sampled
    // 采样时其值统一在 2 到 10 之间的参数
    // 变量 lightIntensity 声明了一个名为 lightIntensity 的 FloatParameter 对象，
    // 它将在随机化过程中表示光强度值，并且可以设置默认值。
    // 其中，这个值的分布由 UniformSampler（均匀采样器）控制，范围是 0~1。
    public FloatParameter lightIntensity = new() { value = new UniformSampler(0, 1) };

    // Run this every randomization iteration
    // 每次随机化迭代都运行此操作
    protected override void OnIterationStart()
    {
        // Get all MyLightRandomizerTag's in the scene
        // 获取场景中所有的 MyLightRandomizerTag
        var tags = tagManager.Query<MyLightRandomizerTag>();
        foreach (var tag in tags)
        {
            // Get the light attached to the object
            // 获得其 Light 组件
            var tagLight = tag.GetComponent<Light>();
            // 获取其附加的 Light 组件并将其强度值设置为从 lightIntensity 随机采样的值
            tagLight.intensity = lightIntensity.Sample();
        }
    }
}

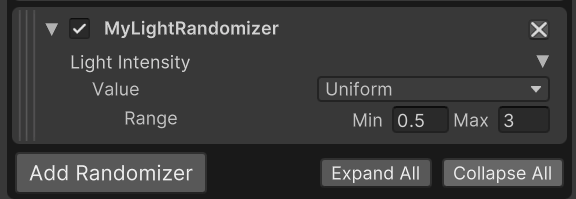

​ 给 SimulationScenario 添加新的 Randomizers：MyLightRandomizer，将其 Range 设为 (0.5, 3)。

png

​ 在 Directional Light 里添加组件 My Light Randomizer Tag

png

为了让我们的定向光成为场景中唯一的光源，这样我们就可以清楚地看到我们工作的效果，还有一件事要做。默认情况下，HDRP 使用环境照明。要禁用它：

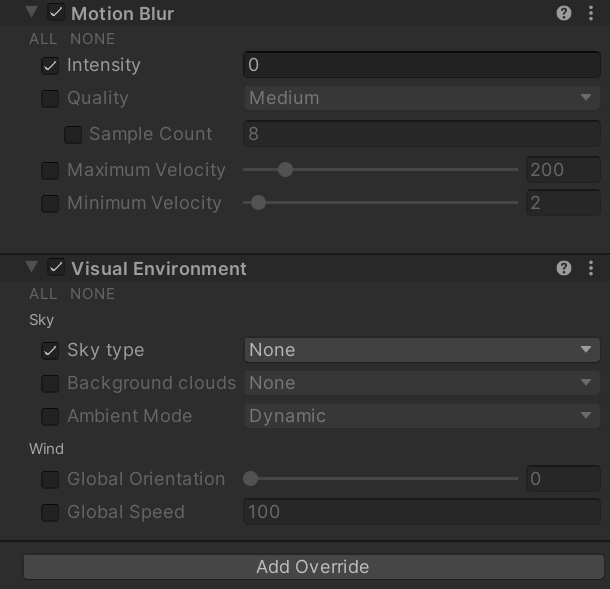

​ 在之前绑定 Motion Blur 组件的对象中，确保 Intenstiy=0。新建组件 Visual environment，将 Sky type 打勾，设为 None。

png

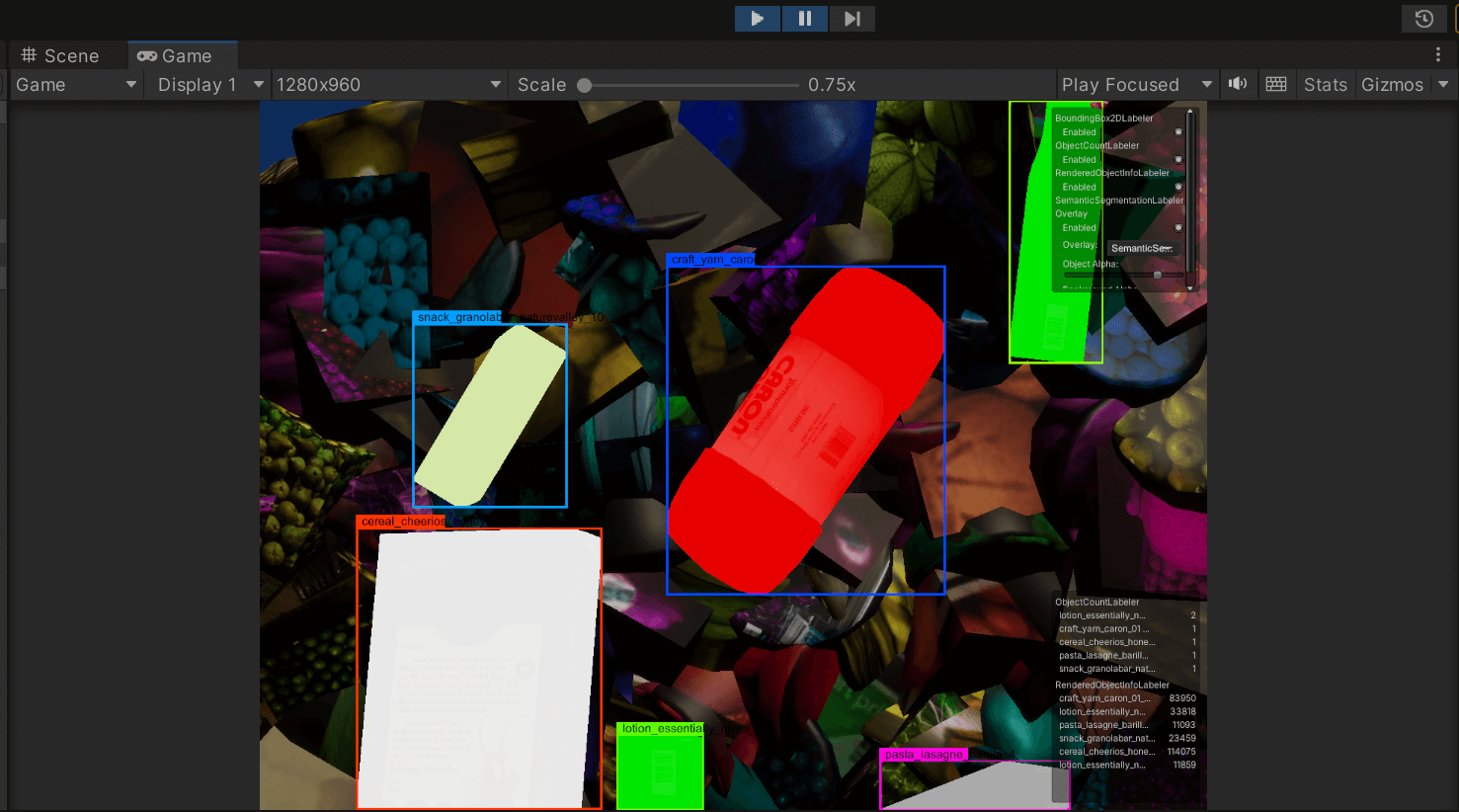

​ 开跑！

png

现在，让我们通过随机化光的颜色来增加更多的变化。

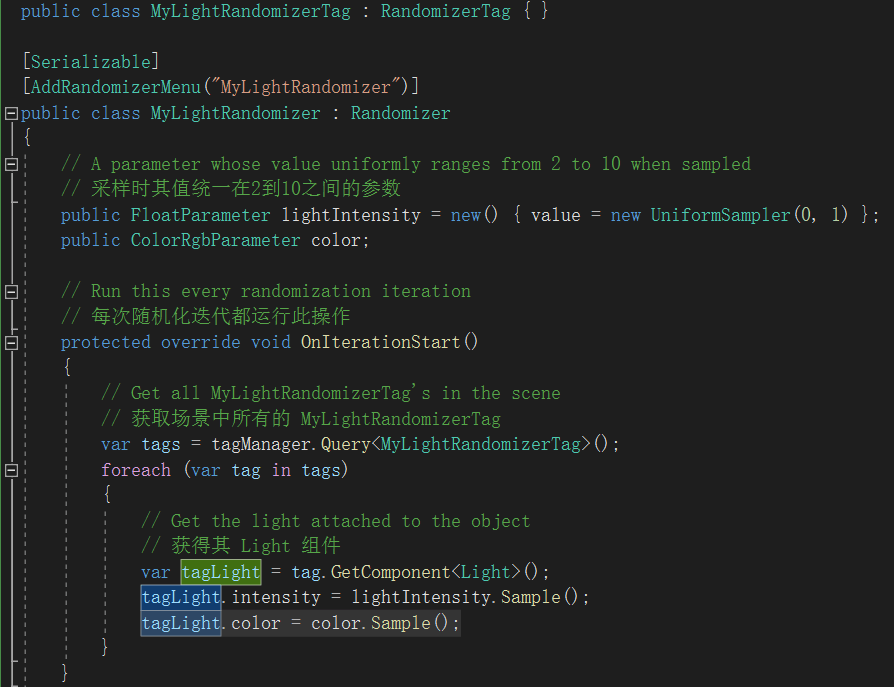

​ 操作：返回MyLightRandomizerTag.cs，在 MyLightRandomizer 类内，定义一个新的 ColorRgbParameter，在 MyLightRandomizer 类里定义新的变量：

C#
public ColorRgbParameter color;

​ 在遍历 tags 里添加：

C#
tagLight.color = color.Sample();
png

如果您现在检查 MyLightRandomizer 的 UI 片段，您会注意到添加了一个名为 Color 的新参数。此参数包括“红色”、“绿色”、“蓝色”和“阿尔法”的四个独立随机化值请注意，所有这些值的有效范围是 0-1（而不是 0-255）。您可以看到，红色、绿色和蓝色的采样范围当前设置为 0-1，这意味着“参数”覆盖了整个颜色范围。具有（0,0,0）RGB 分量的颜色基本上不发光。所以，让我们将最小值提高一点，以避免出现这种情况。

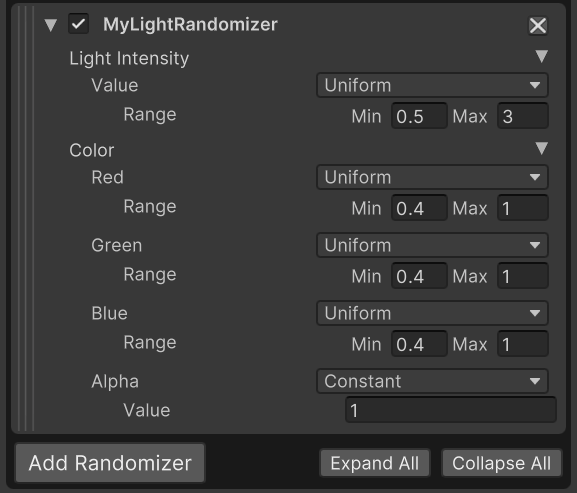

​ 将灯光颜色的最小值设在 0.4：

png

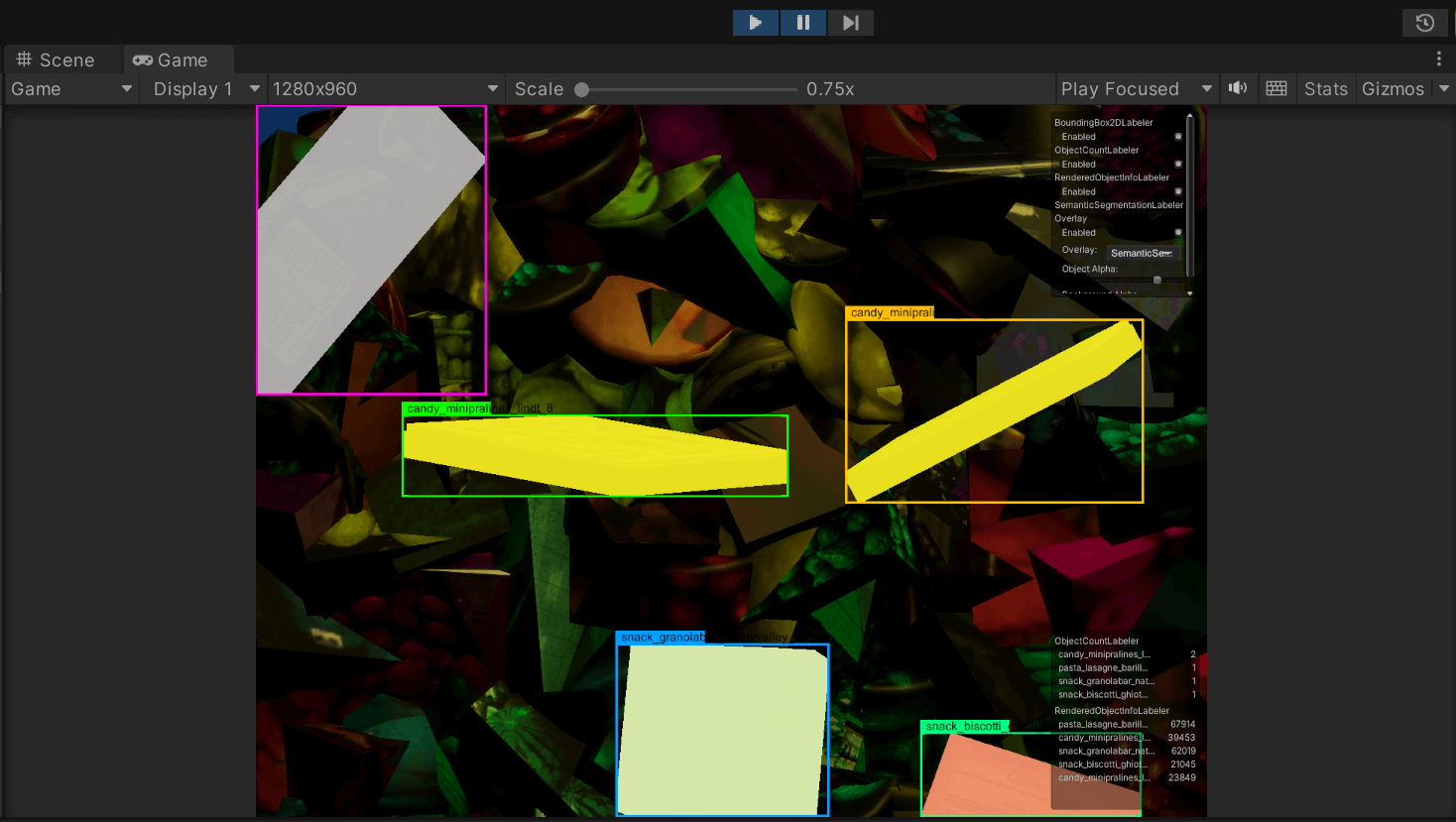

​ 开跑！观察颜色变化：

png

Bundle Data and Logic Inside RandomizerTags

您有时可能需要将某些与随机化相关的数据或逻辑绑定到对象中，这些数据或逻辑是对象本身固有的。例如，Scene 中可能有多个灯光，但希望每个灯光都有自己独特的强度范围。为每个灯光添加一个新的“参数”到灯光随机化器中只是为了实现这一点，这将是非常乏味的。此外，这会使您的光随机化器过度地针对一个用例进行定制，从而限制随机化器的可重用性。

在某些情况下，您可能需要在对象中包含某些逻辑，以便使随机化器代码更易于重用和维护。例如，您可能想要构建一把办公椅预设，以便在各种模拟中使用。这把椅子可能支持对其各个部分（靠背角度、座椅角度、座椅高度等）的一系列自定义。与其直接将“旋转参数”从随机化器映射到椅子内靠背角度对象的旋转，不如让椅子以 0 到 1 之间的简单浮动形式显示可能的角度范围。使用这种方法，随机化器只需要对浮点参数进行采样并将其指定给椅子。反过来，椅子上会附上一个脚本，知道如何将这个单一的浮子映射到某个合理的后角。你甚至可以将这个浮点映射到椅子的一个更复杂的状态。您的随机化器仍然只需要一个浮点参数。

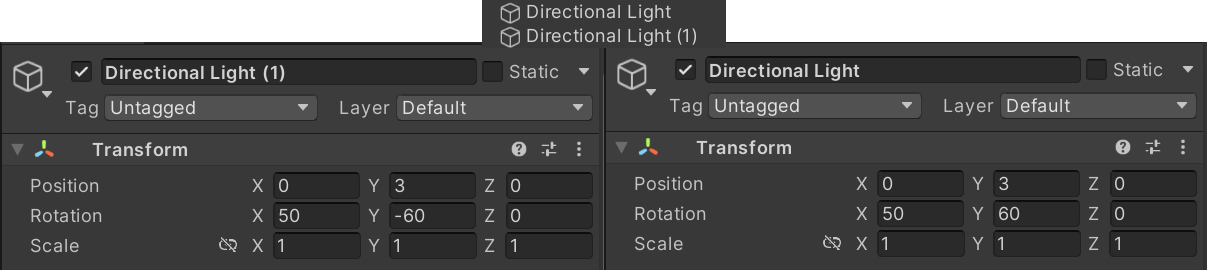

​ 选择对象 Directional Light，Ctrl+D 复制出一个新的对象 Directional Light (1)，将 Directional Light 的 Y rotation 设为 60；将 Directional Light (1) 的 Y rotation 设为 -60。

png

这使得两个灯光从相反的角度照亮场景。请注意，Directional Lights 在 Unity 中的 position 不会影响它们照亮场景的方式，只会影响它们的 rotation。

​ 修改 MyLightRandomizerTag.cs 中的 MyLightRandomizerTag 类：

C#
public class MyLightRandomizerTag : RandomizerTag {
    public float minIntensity;  // 光源强度的最小值
    public float maxIntensity;  // 光源强度的最大值

    public void SetIntensity(float rawIntensity)
    {
        var tagLight = GetComponent<Light>();
        // 接受一个原始强度值（rawIntensity），并按比例将其缩放到 [minIntensity, maxIntensity] 区间内的一个值
        // 使用该值设置该游戏对象所连接的 Light 组件的强度
        var scaledIntensity = rawIntensity * (maxIntensity - minIntensity) + minIntensity;
        // 使用该值设置该游戏对象所连接的 Light 组件的强度
        tagLight.intensity = scaledIntensity;
    }
}

在上面的代码中，我们创建了一个新的 SetIntensity 函数，它首先将 incoming intensity（假设在 0 到 1 之间）缩放到我们想要的范围，然后将其分配给光的强度。Light 组件现在是从这个 Randomizer 标签所附的 GameObject 中提取的。这之所以有效，是因为这个标签组件和 Light 分量都附在场景中的同一个对象上（这是我们创建的 directional lights 之一）。

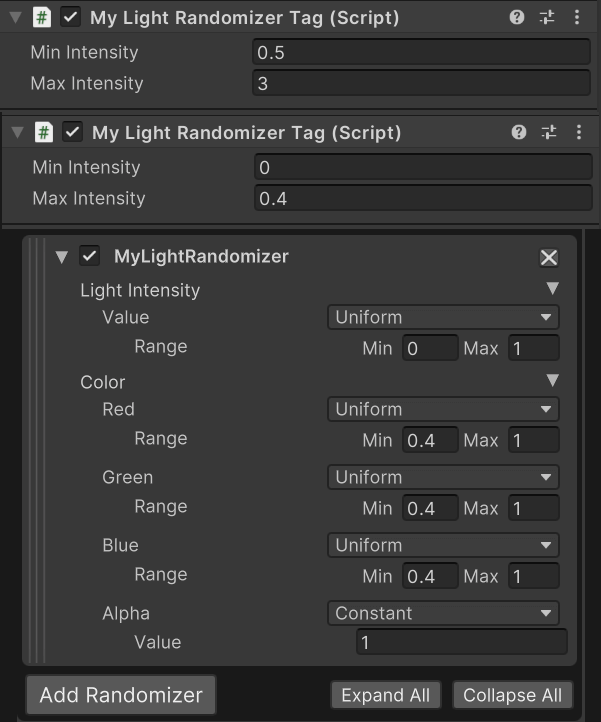

该组件已添加到我们的两个灯光中。我们现在需要设置所需的最小和最大强度，这可以通过_Inspector_视图来完成。

png

​ 打开 MyLightRandomizerTag.cs 修改 Randomizer 类中的 for 循环：

C#
var tags = tagManager.Query<MyLightRandomizerTag>();
foreach (var tag in tags)
{
    // Get the light attached to the object
    // 获得其 Light 组件
    var tagLight = tag.GetComponent<Light>();
    tagLight.color = color.Sample();
    // Call the SetIntensity function we defined in the tag instead!
    tag.SetIntensity(lightIntensity.Sample());
}

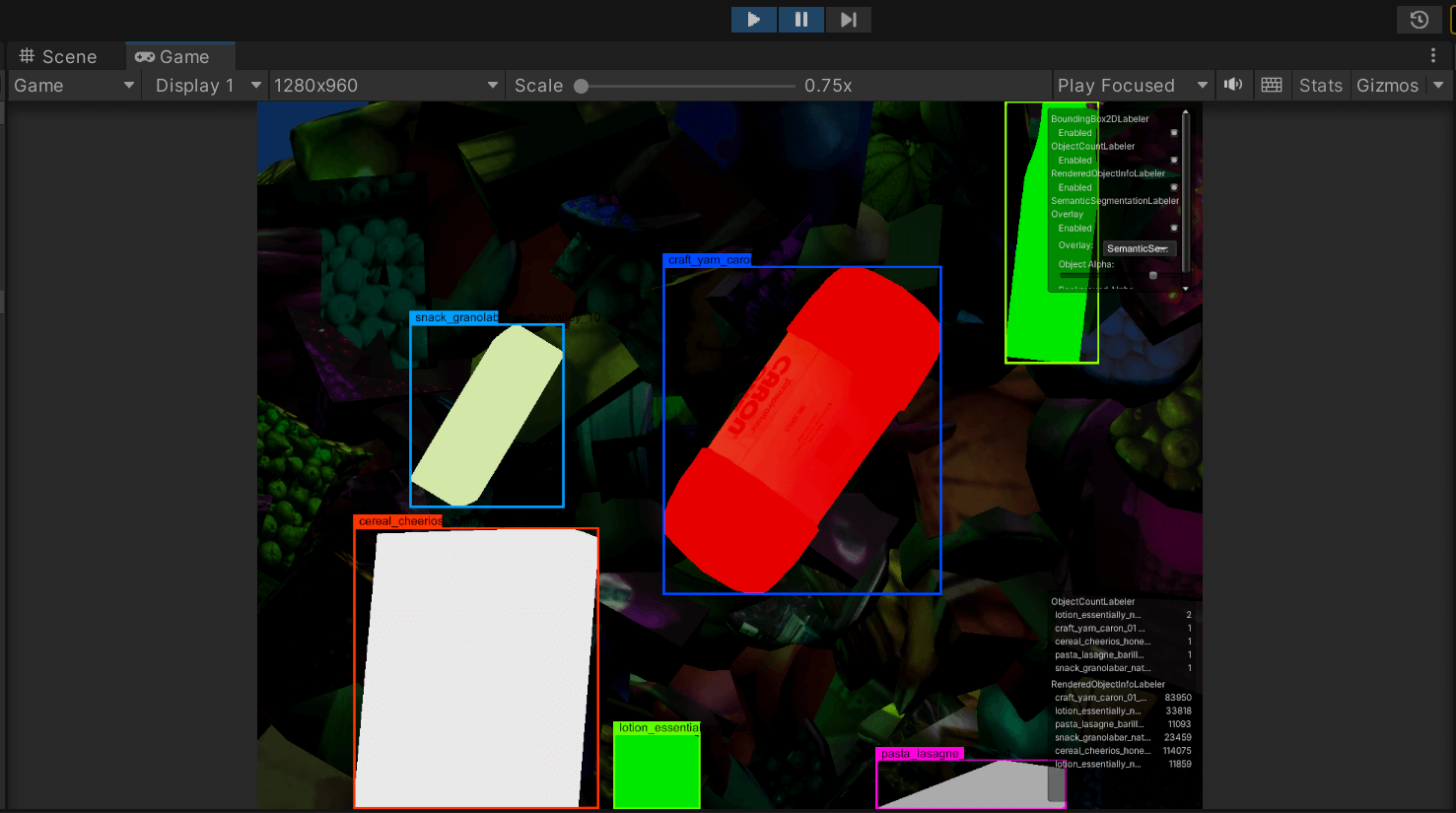

​ 开跑！

png

我们已经学会了如何：

  1. 下载 Unity Editor 并安装 Perception Package
  2. 使用 Scenario 和 Randomizers 设置场景以生成合成数据
  3. 使用 Perception 附带的 Randomizers 对模拟进行随机化
  4. 在 C# 中创建自定义随机化器，以满足更复杂/特定的随机化需求

​ MyLightRandomizerTag.cs 完整代码：

C#
using System;
using UnityEngine;
using UnityEngine.Perception.Randomization.Parameters;
using UnityEngine.Perception.Randomization.Randomizers;
using UnityEngine.Perception.Randomization.Samplers;

// Can only attach to GameObjects which also have a Light component attached
// 连接且仅能连接到含有 Light 组件的 GameObject
[RequireComponent(typeof(Light))]
// This tag is used to "target" which objects in the scene will be randomized
// MyLightRandomizerTag 是一个标记类，用于指定哪些物体可以被随机化器控制
public class MyLightRandomizerTag : RandomizerTag
{
    public float minIntensity;  // 光源强度的最小值
    public float maxIntensity;  // 光源强度的最大值

    public void SetIntensity(float rawIntensity)
    {
        var tagLight = GetComponent<Light>();
        // 接受一个原始强度值（rawIntensity），并按比例将其缩放到 [minIntensity, maxIntensity] 区间内的一个值
        // 使用该值设置该游戏对象所连接的 Light 组件的强度
        var scaledIntensity = rawIntensity * (maxIntensity - minIntensity) + minIntensity;
        // 使用该值设置该游戏对象所连接的 Light 组件的强度
        tagLight.intensity = scaledIntensity;
    }
}

[Serializable]
// MyLightRandomizer 是一个随机化器类，用于在运行时间随机化物体属性。
// 它使用 [AddRandomizerMenu("MyLightRandomizer")] 标签在 Perception 插件菜单中注册自己。
[AddRandomizerMenu("MyLightRandomizer")]
public class MyLightRandomizer : Randomizer
{
    // A parameter whose value uniformly ranges from 2 to 10 when sampled
    // 采样时其值统一在2到10之间的参数
    // 变量 lightIntensity 声明了一个名为 lightIntensity 的 FloatParameter 对象，
    // 它将在随机化过程中表示光强度值，并且可以设置默认值。
    // 其中，这个值的分布由 UniformSampler（均匀采样器）控制，范围是0~1。
    public FloatParameter lightIntensity = new() { value = new UniformSampler(0, 1) };
    public ColorRgbParameter color;

    // Run this every randomization iteration
    // 每次随机化迭代都运行此操作
    protected override void OnIterationStart()
    {
        // Get all MyLightRandomizerTag's in the scene
        // 获取场景中所有的 MyLightRandomizerTag
        var tags = tagManager.Query<MyLightRandomizerTag>();
        foreach (var tag in tags)
        {
            // Get the light attached to the object
            // 获得其 Light 组件
            var tagLight = tag.GetComponent<Light>();
            tagLight.color = color.Sample();
            // Call the SetIntensity function we defined in the tag instead!
            tag.SetIntensity(lightIntensity.Sample());
        }
    }
}
