从 XCharts-Team/XCharts: A charting and data visualization library for Unity. Unity 数据可视化图表插件。(github.com) 把工程加载到 Assets/ 下的一个地方。

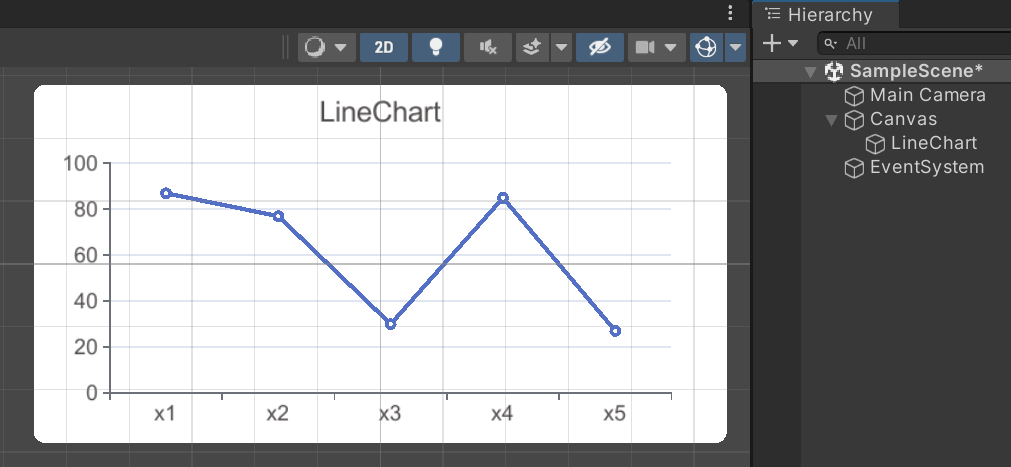

之后就可以在 Hierarchy 右键创建一个 XCharts，我们创建一个 LineChart。

可以在这个 LineChart 组件的基础上再绑上其它控制脚本。绑定 Examples/Example01_RandomData.cs。

自定义

自定义脚本创建 LineChart：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using XCharts.Runtime;

public class ChartController : MonoBehaviour
{
    // Start is called before the first frame update
    void Start()
    {
        // 创建 LineChart 对象
        var chart = gameObject.GetComponent<LineChart>();
        if (chart == null)
        {
            chart = gameObject.AddComponent<LineChart>();
            chart.Init();
        }
        chart.SetSize(580, 300);  // 代码动态设置尺寸，或直接操作 chart.rectTransform，或直接在 Inspector 上改
        // 设置标题
        var title = chart.EnsureChartComponent<Title>();
        title.text = "Simple Line";
        // 设置提示框和图例是否显示
        var tooltip = chart.EnsureChartComponent<Tooltip>();
        tooltip.show = true;

        var legend = chart.EnsureChartComponent<Legend>();
        legend.show = false;
        // 设置坐标轴
        var xAxis = chart.EnsureChartComponent<XAxis>();
        xAxis.splitNumber = 10;
        xAxis.boundaryGap = true;
        xAxis.type = Axis.AxisType.Category;

        var yAxis = chart.EnsureChartComponent<YAxis>();
        yAxis.type = Axis.AxisType.Value;
        // 清空默认数据，添加 Line 类型的 Serie 用于接收数据
        chart.RemoveData();
        chart.AddSerie<Line>("line");
        // 添加 10 个数据
        for (int i = 0; i < 10; i++)
        {
            chart.AddXAxisData(i + "");
            chart.AddData(0, Random.Range(10, 20));
        }
    }

    // Update is called once per frame
    void Update()
    {

    }
}

写一个按下按钮追加数据的逻辑：

public void onClick()
{
    chart.AddXAxisData(chart.series[0].GetDataList().Count + "");
    chart.AddData(0, Random.Range(10, 20));
}

你还可以用代码控制更多的参数，Examples 下还有更多的其他例子，凡是 Inspector 上看到的可配置的参数，都可以通过代码来设置。XCharts 配置项手册里面的所有参数都是可以通过代码控制的。

另外，除非定制，建议调用 Chart 下提供的 public 接口，特别是数据相关操作部分。这些接口内部会做一些关联处理，比如刷新图表等。常见的接口有：

chart.ClearData()：清空图表数据（不移除 Series）

chart.RemoveData()：清除图表数据（会移除所有 Series）

chart.AddSerie()：添加 Serie

chart.AddXAxisData()：添加 X 轴数据

chart.AddData()：添加 Serie 数据

chart.UpdateData()：更新 Serie 数据

chart.UpdateXAxisData()：更新 X 轴数据

chart.UpdateDataName()：更新 Serie 数据的名字
