XML-Svg

绘制矢量图！

资源

正文

VSCode

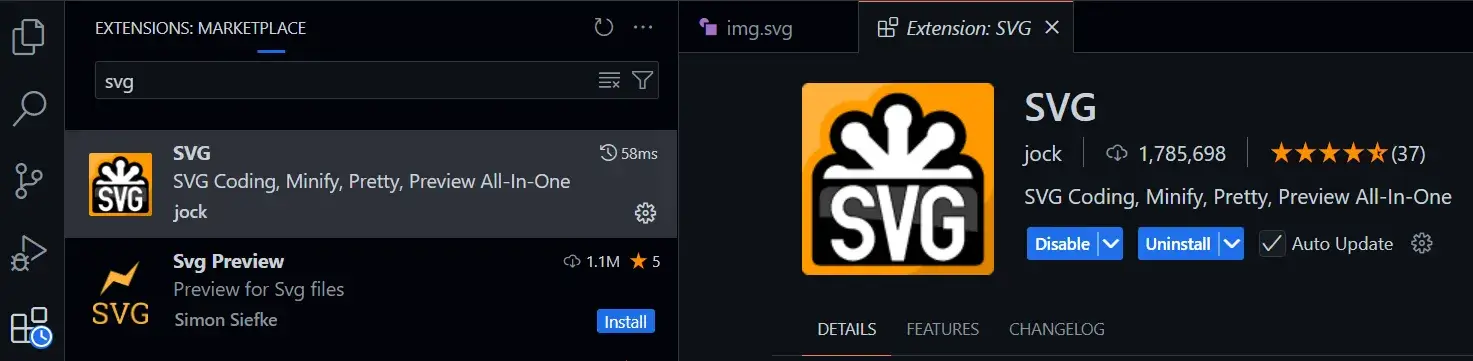

VSC 下安装 SVG 插件。

webp

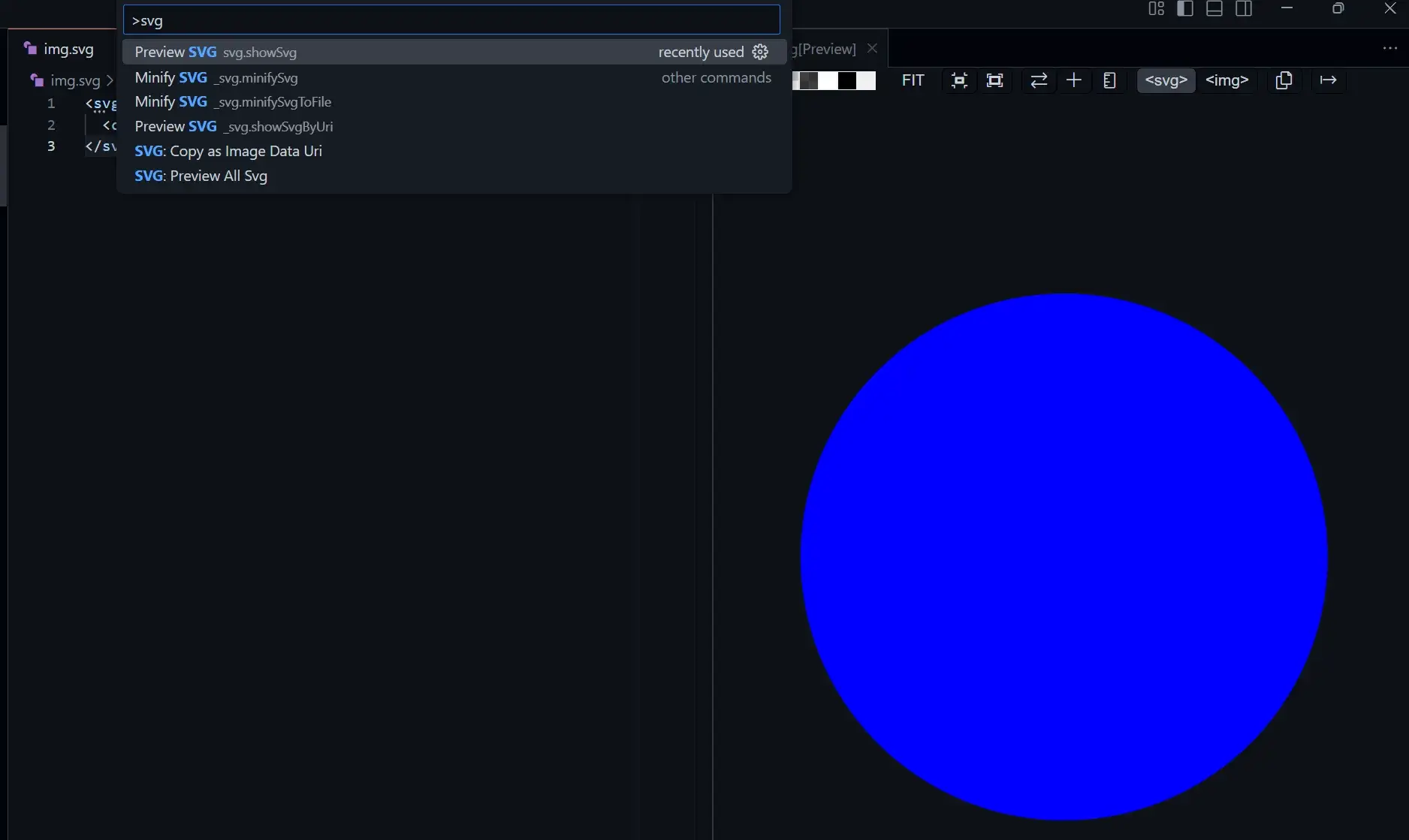

在编写 SVG 代码时，可以按下 Ctrl + Shift + P 调出命令面板，以打开 Preview SVG 页面。

webp

图形

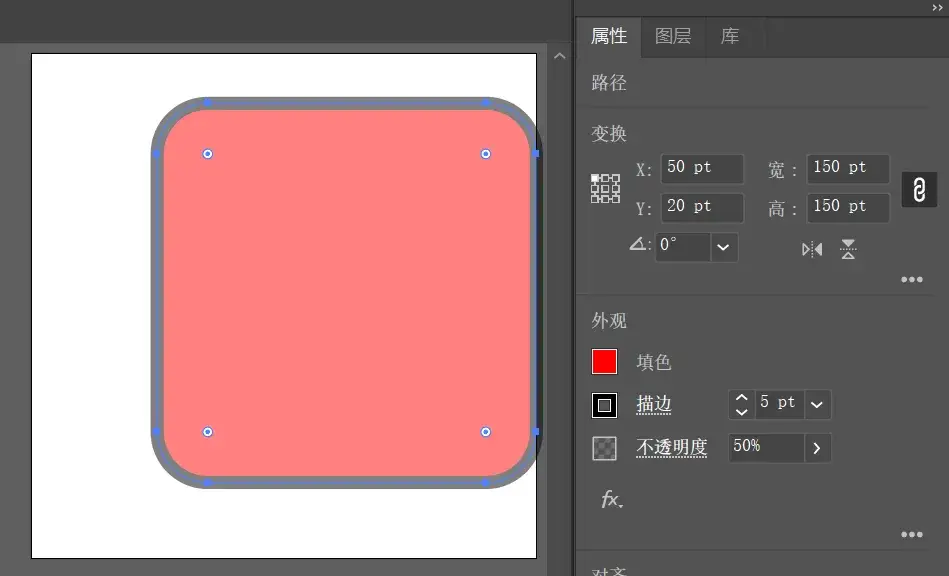

矩形 <rect>

创建一个圆角矩形：

  • x：左上角 x 坐标
  • y：左上角 y 坐标
  • rx：圆角水平半径
  • ry：圆角垂直半径
  • width：矩形宽度
  • height：矩形高度
  • fill：填充颜色
  • stroke：描边颜色
  • stroke-width：描边宽度
  • opacity：透明度
xml
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" version="1.1">
<rect x="50" y="20" rx="20" ry="20" width="150" height="150"
  style="fill:red;stroke:black;stroke-width:5;opacity:0.5"/>
</svg>
webp

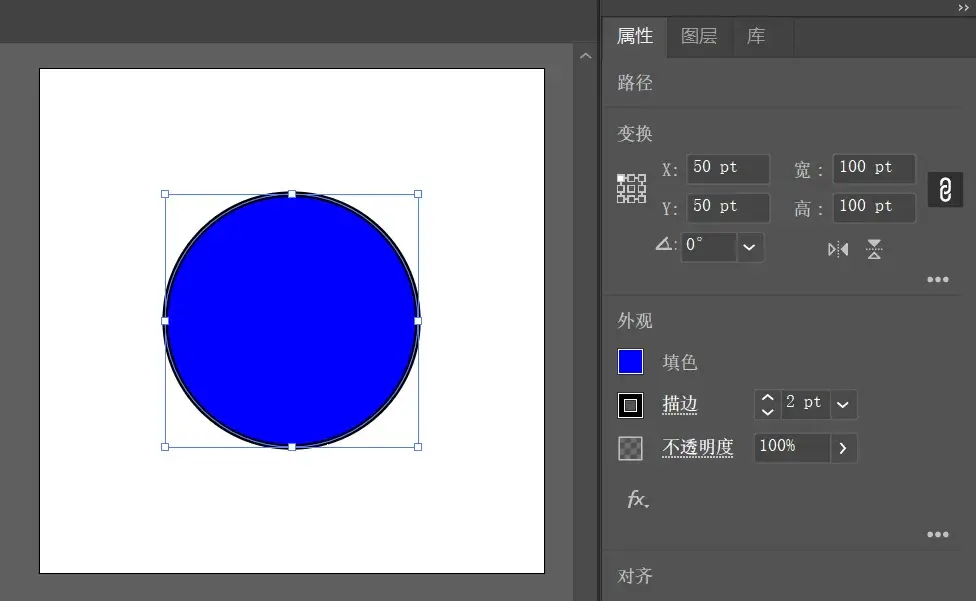

圆形 <circle>

  • x：圆心 x 坐标
  • y：圆心 y 坐标
  • r：圆半径
xml
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" version="1.1">
  <circle cx="100" cy="100" r="50" fill="blue" stroke="black" stroke-width="2" />
</svg>
webp

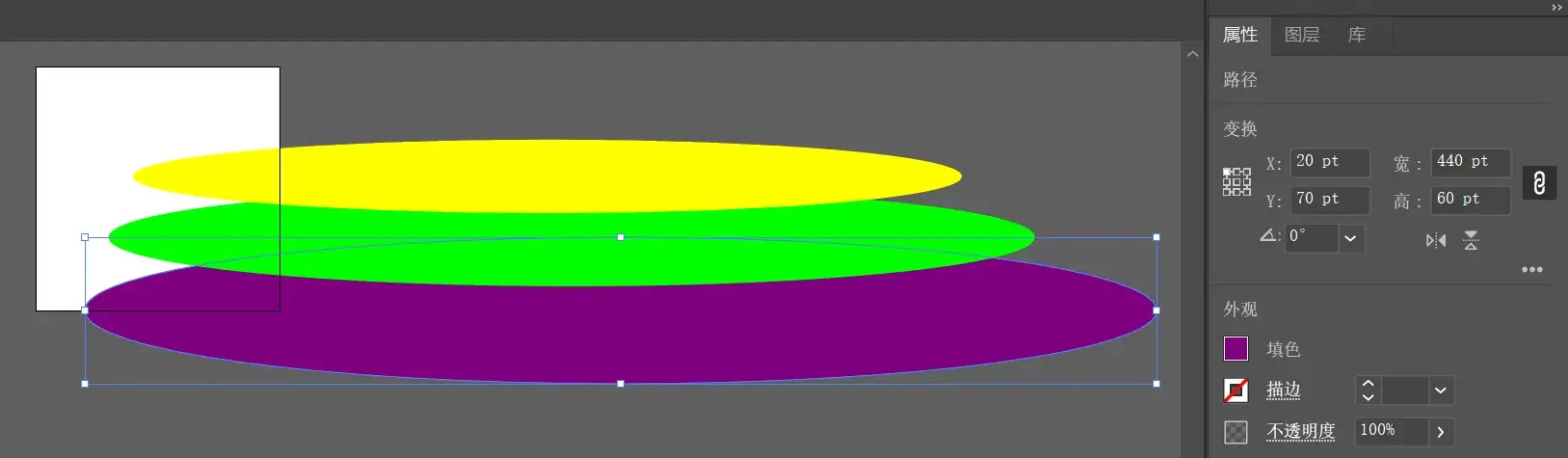

椭圆 <ellipse>

  • cx：椭圆中心点 x 坐标
  • cy：椭圆中心点 y 坐标
  • rx：水平轴半径
  • ry：垂直轴半径
xml
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" version="1.1">
  <circle cx="100" cy="100" r="50" fill="blue" stroke="black" stroke-width="2" />
</svg>
webp

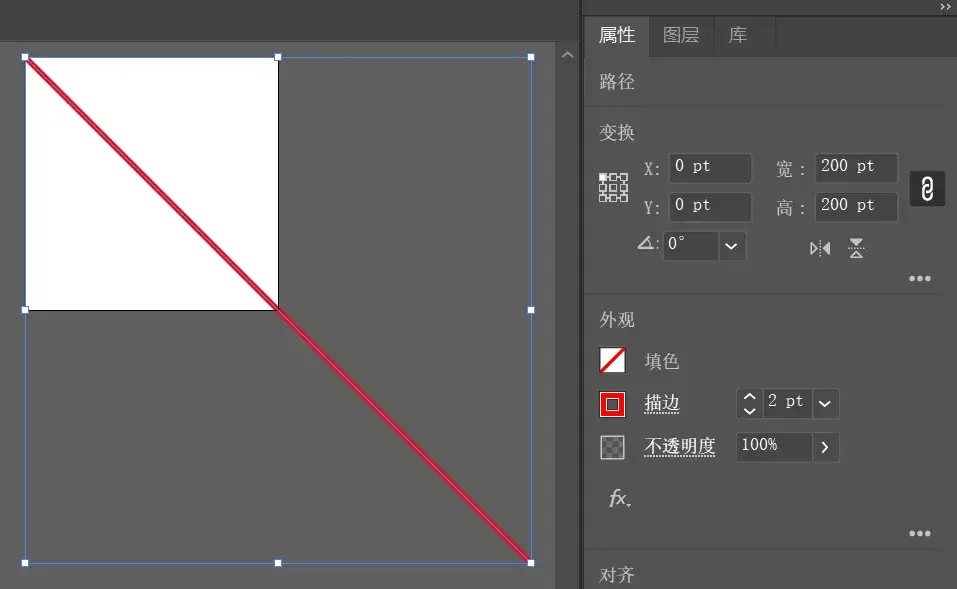

直线 <line>

两点确定一条直线。

  • x1：起点 x 坐标
  • y1：起点 y 坐标
  • x2：终点 x 坐标
  • y2：终点 y 坐标
xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
	<line x1="0" y1="0" x2="200" y2="200" style="stroke:rgb(255,0,0);stroke-width:2"/>
</svg>
webp

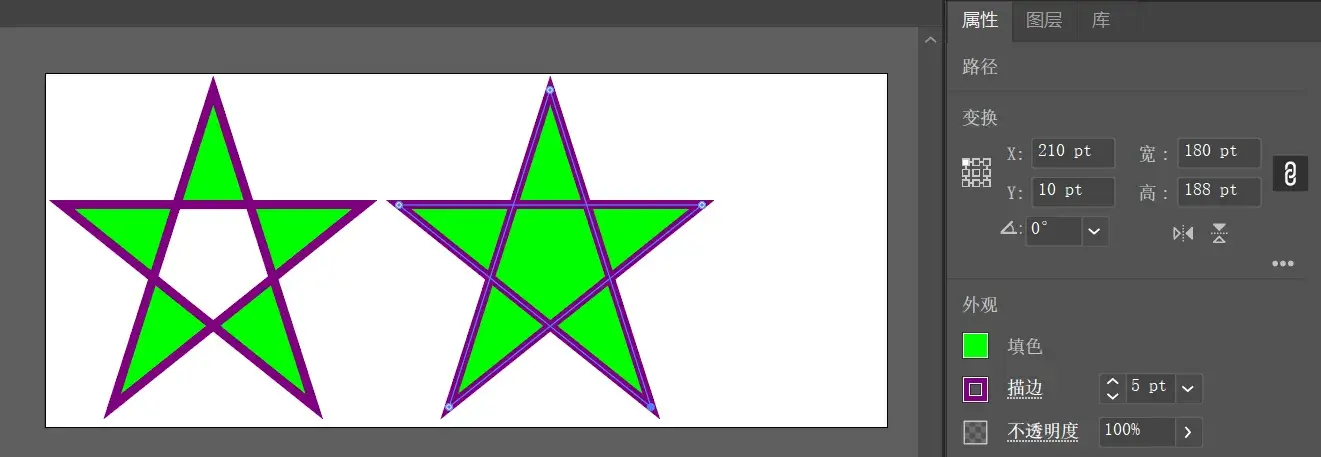

多边形 <polygon>

  • points="x1,y1 x2,y2 x3,y3 ..."， 表示多边形各个顶点的坐标。
xml
<svg height="210" width="500">
  <polygon points="100,10 40,198 190,78 10,78 160,198"
  style="fill:lime;stroke:purple;stroke-width:5;fill-rule:evenodd;" />
  <polygon points="300,10 240,198 390,78 210,78 360,198"
  style="fill:lime;stroke:purple;stroke-width:5;fill-rule:nonzero;" />
</svg>
webp

注意

Adobe Illustrator 默认使用 Nonzero（非零绕数规则） 作为填充方式，只有在特定情况下才会设置为 Even-Odd（奇偶规则）。

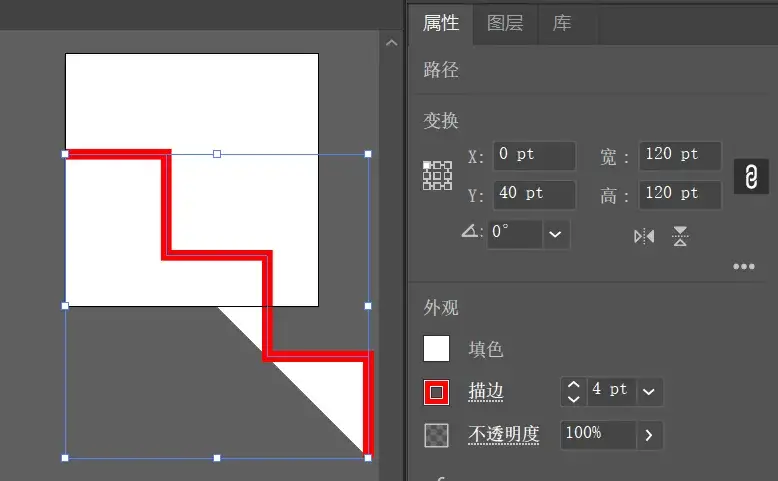

多段 <polyline>

与 <polygon> 元素不同， <polyline> 绘制的线条是未封闭的，即起点和终点不会自动连接。

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <polyline points="0,40 40,40 40,80 80,80 80,120 120,120 120,160" style="fill:white;stroke:red;stroke-width:4" />
</svg>
webp

路径 <path>

  • d="path-data" 定义了路径数据，即路径命令序列。路径数据由一系列的路径命令组成，每个路径命令以字母开头，后面跟随一组数字参数。常用的路径命令包括：
    • M（移动到）
    • L（直线到）
    • H（水平线到）
    • V（垂直线到）
    • C（三次贝塞尔曲线）
    • S（光滑曲线）
    • Q（二次贝塞尔曲线）
    • T（光滑二次贝塞尔曲线）
    • A（圆弧）
    • Z（闭合路径）等。

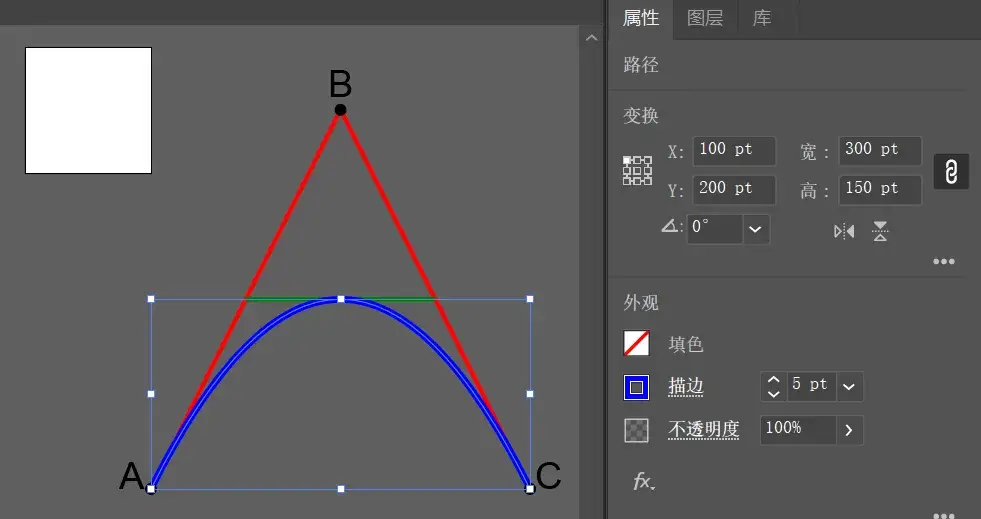

对于路径属性 d="M 100 350 q 150 -300 300 0"：

  • M 100 350:

    • M 是 "move to" 的命令，表示将绘图起点移动到坐标 (100, 350)。

    • 不会绘制任何线段，仅仅是将画笔移动到该点。

  • q 150 -300 300 0:

    • q 是 "quadratic Bézier curve"（二次贝塞尔曲线）的命令，定义一段曲线。

    • 第一个参数 (150, -300) 是控制点相对于当前点的偏移量（相对坐标）。

    • 第二个参数 (300, 0) 是曲线的终点相对于当前点的偏移量。

    • 从起点 (100, 350) 开始，曲线在控制点 (250, 50) 的影响下，最终到达终点 (400, 350)。

  • 控制点计算：

    • 控制点绝对坐标 = 起点 + 偏移量 = (100 + 150, 350 - 300) = (250, 50)

    • 终点绝对坐标 = 起点 + 偏移量 = (100 + 300, 350 + 0) = (400, 350)

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <path id="lineAB" d="M 100 350 l 150 -300" stroke="red"
  stroke-width="3" fill="none" />
  <path id="lineBC" d="M 250 50 l 150 300" stroke="red"
  stroke-width="3" fill="none" />
  <path d="M 175 200 l 150 0" stroke="green" stroke-width="3"
  fill="none" />
  <path d="M 100 350 q 150 -300 300 0" stroke="blue"
  stroke-width="5" fill="none" />
  <!-- Mark relevant points -->
  <g stroke="black" stroke-width="3" fill="black">
    <circle id="pointA" cx="100" cy="350" r="3" />
    <circle id="pointB" cx="250" cy="50" r="3" />
    <circle id="pointC" cx="400" cy="350" r="3" />
  </g>
  <!-- Label the points -->
  <g font-size="30" font="sans-serif" fill="black" stroke="none"
  text-anchor="middle">
    <text x="100" y="350" dx="-30">A</text>
    <text x="250" y="50" dy="-10">B</text>
    <text x="400" y="350" dx="30">C</text>
  </g>
</svg>
webp

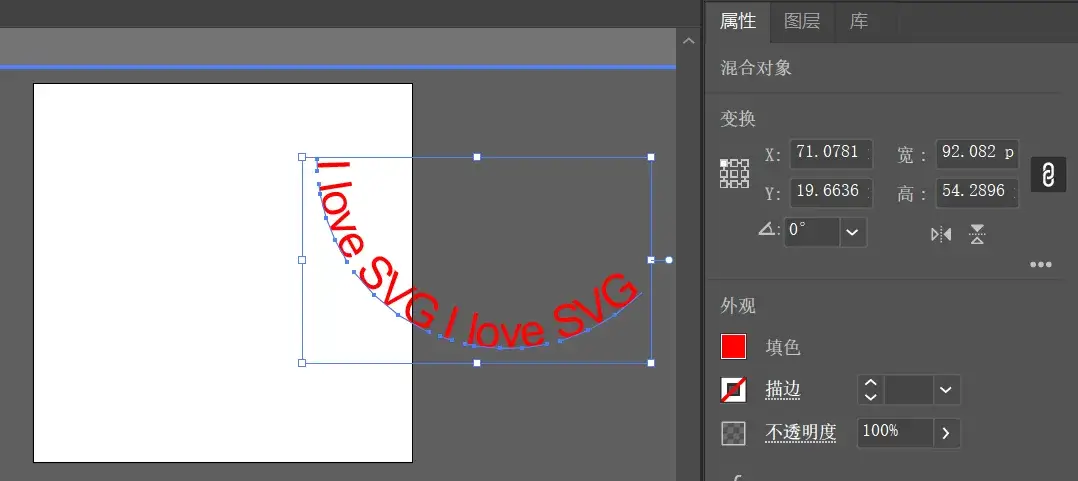

文本 <text>

  • x：锚点 x 坐标
  • y：锚点 y 坐标
  • font-family：字体
  • font-size：大小
  • text-anchor：属性定义了文本锚点，即文本相对于指定坐标的对齐方式，常用取值有 "start"（默认，左对齐）、"middle"（居中对齐）和 "end"（右对齐）。
xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1"
xmlns:xlink="http://www.w3.org/1999/xlink">
   <defs>
    <path id="path1" d="M75,20 a1,1 0 0,0 100,0" />
  </defs>
  <text x="10" y="100" style="fill:red;">
    <textPath xlink:href="#path1">I love SVG I love SVG</textPath>
  </text>
</svg>
webp

其它

  • <g> 是用来组织和操作多个 SVG 元素的分组工具。

  • <image> 用于嵌入外部图像资源到 SVG 中。

属性

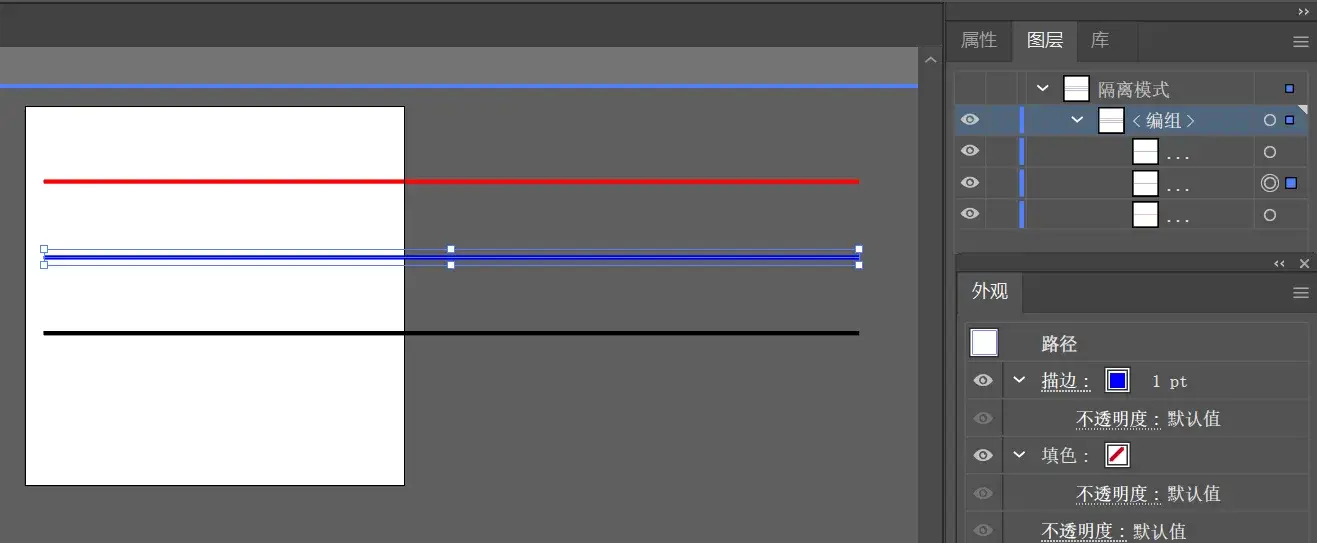

stroke

定义轮廓颜色。

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <g fill="none">
    <path stroke="red" d="M5 20 l215 0" />
    <path stroke="blue" d="M5 40 l215 0" />
    <path stroke="black" d="M5 60 l215 0" />
  </g>
</svg>
webp

stroke-width

定义轮廓宽度。

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <g fill="none" stroke="black">
    <path stroke-width="2" d="M5 20 l215 0" />
    <path stroke-width="4" d="M5 40 l215 0" />
    <path stroke-width="6" d="M5 60 l215 0" />
  </g>
</svg>
webp

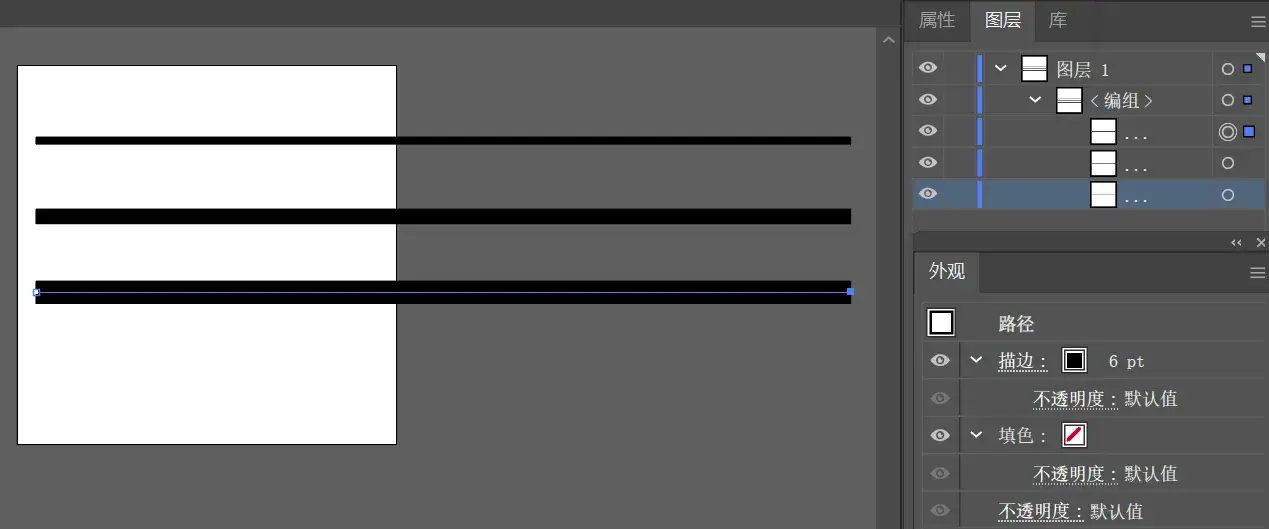

stroke-linecap

定义路径头部样式。

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <g fill="none" stroke="black" stroke-width="6">
    <path stroke-linecap="butt" d="M5 20 l215 0" />
    <path stroke-linecap="round" d="M5 40 l215 0" />
    <path stroke-linecap="square" d="M5 60 l215 0" />
  </g>
</svg>
webp

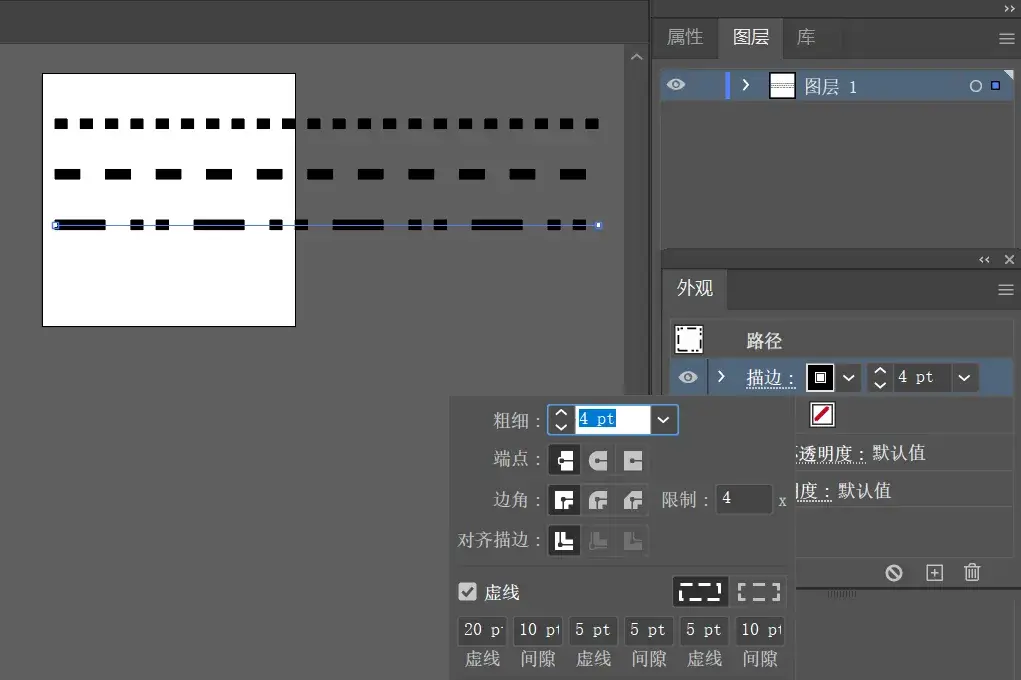

stroke-dasharray

创建虚线。

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <g fill="none" stroke="black" stroke-width="4">
    <path stroke-dasharray="5,5" d="M5 20 l215 0" />
    <path stroke-dasharray="10,10" d="M5 40 l215 0" />
    <path stroke-dasharray="20,10,5,5,5,10" d="M5 60 l215 0" />
  </g>
</svg>
webp

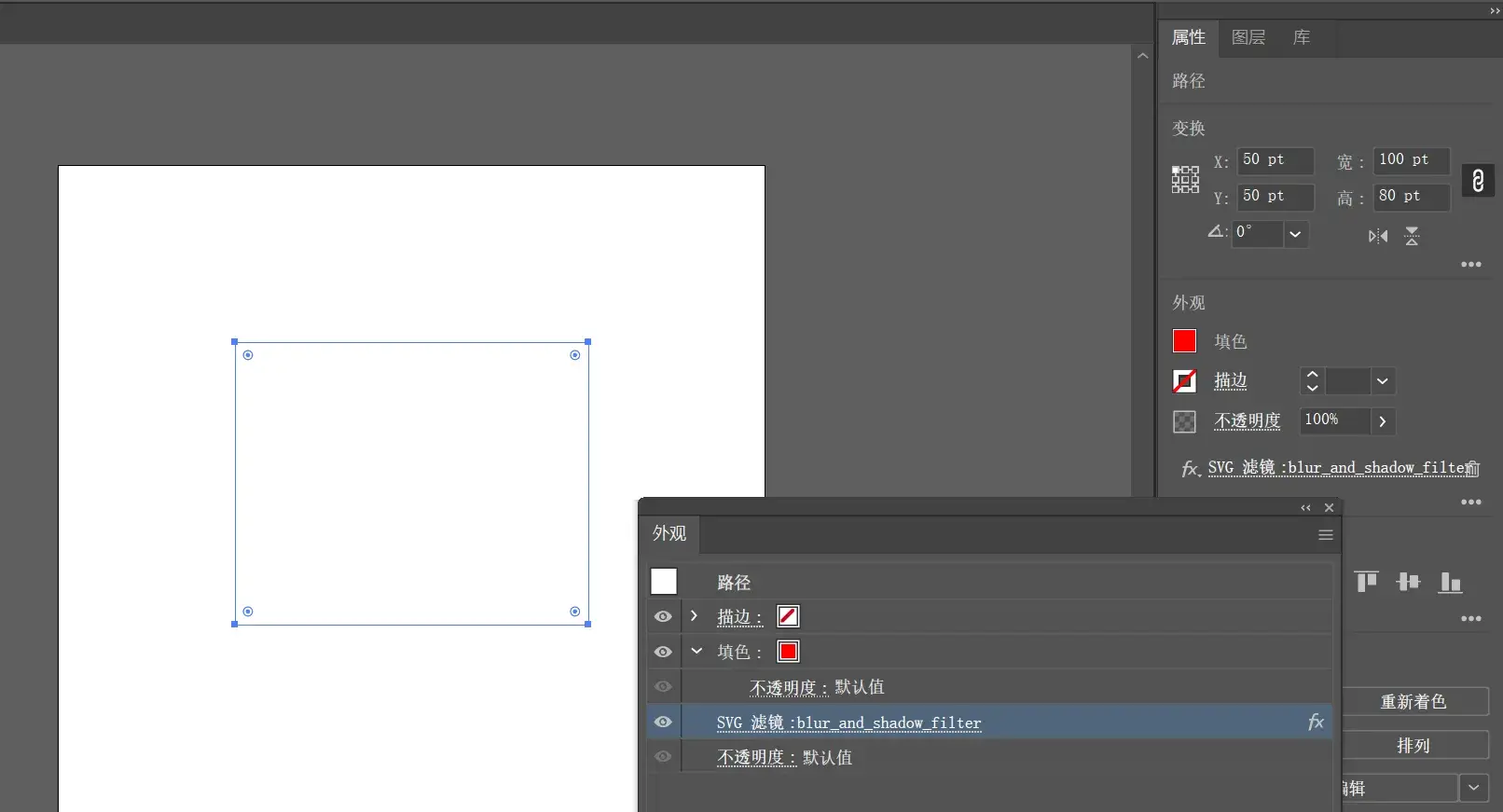

滤镜

注意

SVG 滤镜通常使用 <filter> 元素定义，并通过 filter 属性将其应用于目标元素。

常见的滤镜效果包括：

  • 模糊（Blur）：使图像产生模糊效果，通过 <feGaussianBlur> 元素实现。
  • 阴影（Shadow）：为图像添加阴影效果，通过 <feDropShadow> 元素实现。
  • 亮度、对比度调整（Brightness, Contrast）：调整图像的亮度和对比度，通过 <feComponentTransfer> 元素实现。
  • 颜色矩阵（Color Matrix）：通过颜色矩阵操作修改图像的颜色，通过 <feColorMatrix> 元素实现。
  • 混合模式（Blend Mode）：将两个图像混合在一起，通过 <feBlend> 元素实现。
xml
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg">
  <!-- 定义模糊和阴影的组合滤镜 -->
  <filter id="blur_and_shadow_filter">
    <!-- 阴影 -->
    <feDropShadow dx="5" dy="5" stdDeviation="3" flood-color="black" flood-opacity="0.5" />
    <!-- 模糊 -->
    <feGaussianBlur stdDeviation="3" />
  </filter>
  <!-- 应用组合滤镜的矩形 -->
  <rect x="50" y="50" width="100" height="80" fill="red" filter="url(#blur_and_shadow_filter)" />
</svg>
webp

看样子 AI 并不是很支持这个滤镜。

渐变

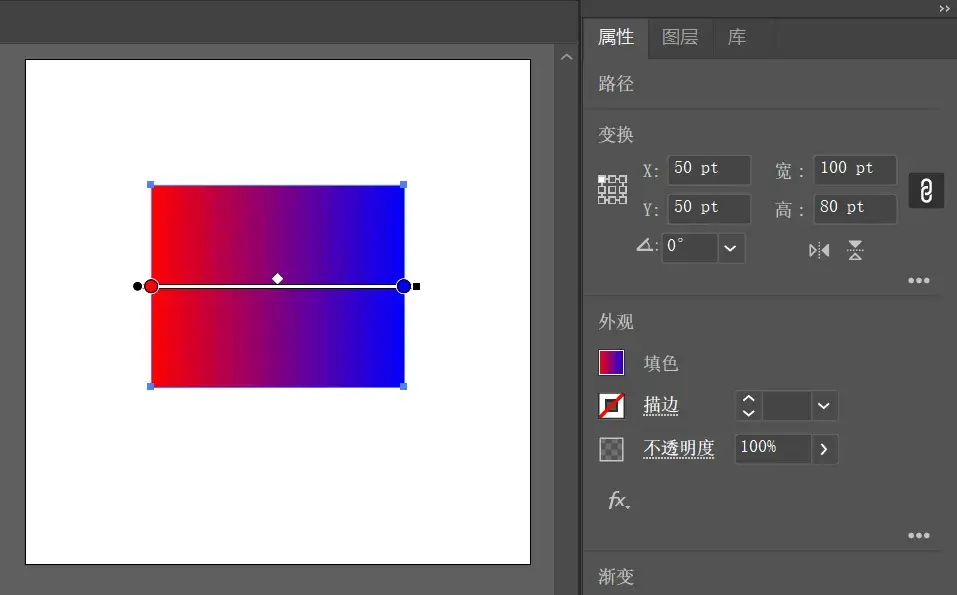

线性渐变 <linearGradient>

注意

渐变是一种从一种颜色到另一种颜色的平滑过渡。另外，可以把多个颜色的过渡应用到同一个元素上。

SVG 渐变主要有两种类型：

  • 线性渐变 - <linearGradient>
  • 放射性渐变 - <radialGradient>
xml
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg">
  <!-- 定义线性渐变 -->
  <linearGradient id="gradient" x1="0%" y1="0%" x2="100%" y2="0%">
    <stop offset="0%" stop-color="red" />
    <stop offset="100%" stop-color="blue" />
  </linearGradient>

  <!-- 应用线性渐变的矩形 -->
  <rect x="50" y="50" width="100" height="80" fill="url(#gradient)" />
</svg>
webp

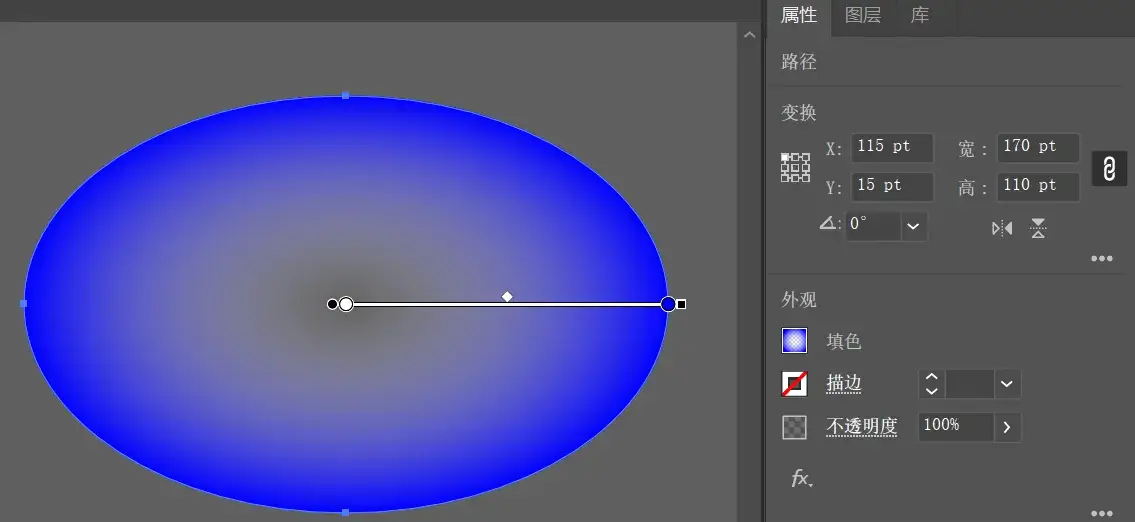

放射性渐变 <radialGradient>

xml
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <defs>
        <radialGradient id="grad1" cx="50%" cy="50%" r="50%" fx="50%" fy="50%">
            <stop offset="0%" style="stop-color:rgb(255,255,255);
      stop-opacity:0" />
            <stop offset="100%" style="stop-color:rgb(0,0,255);stop-opacity:1" />
        </radialGradient>
    </defs>
    <ellipse cx="200" cy="70" rx="85" ry="55" fill="url(#grad1)" />
</svg>
webp

CSS+JS

可以使用 CSS 和 JS 控制 SVG 元素。

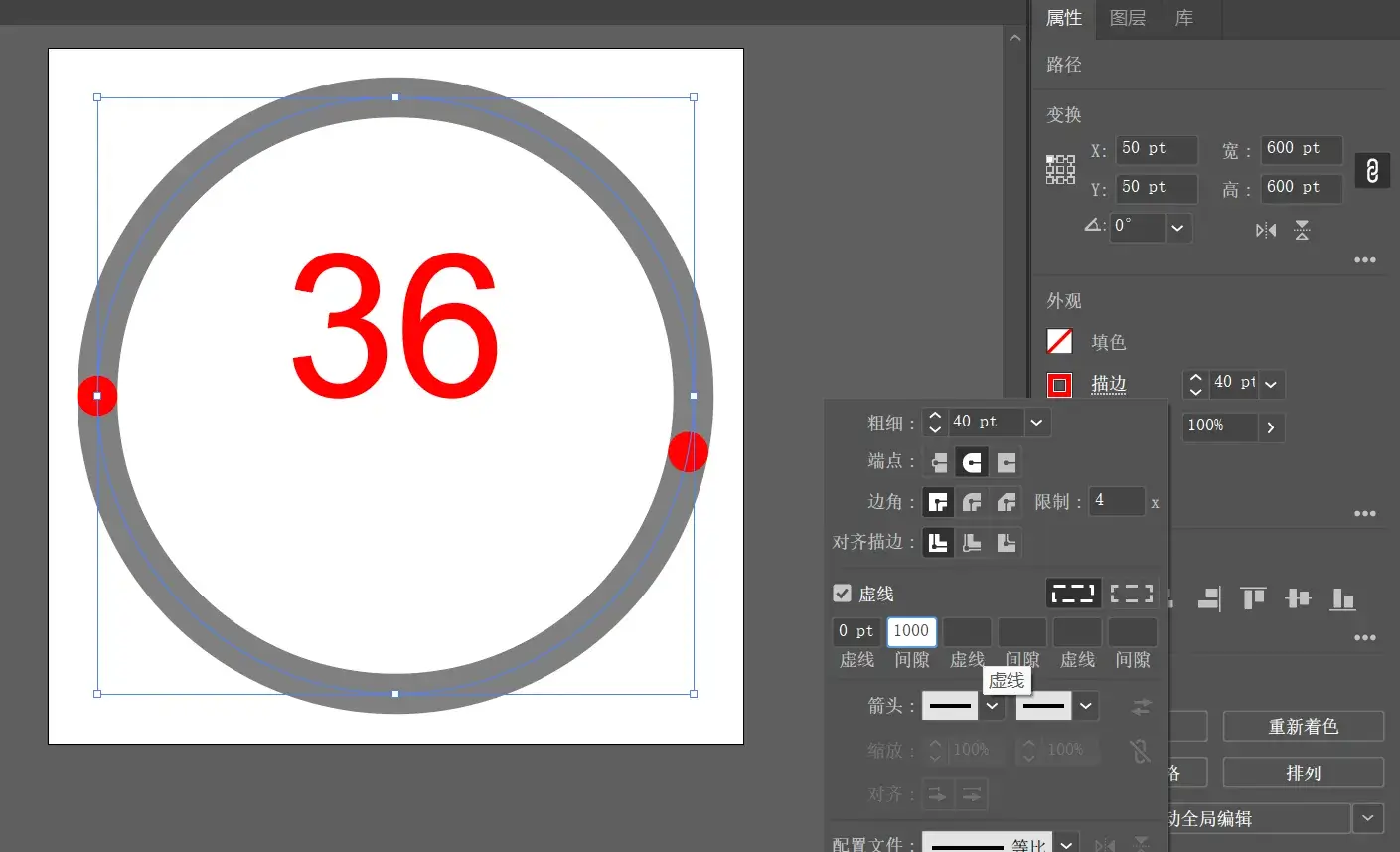

创建一个进度条：

xml
<svg xmlns="http://www.w3.org/2000/svg" height="700" width="700">
    <style>
        .text {
            text-anchor: middle;
            dominant-baseline: middle;
        }
    </style>
    <!-- 设置底色的圆环 -->
    <circle cx="350" cy="350" r="300" fill="none" stroke="grey" stroke-width="40" stroke-linecap="round" />

    <!-- 设置进度条 -->
    <circle class="progress" transform="rotate(-90,350,350)" cx="350" cy="350" r="300" fill="none" stroke="red"
        stroke-width="40" stroke-linecap="round" stroke-dasharray="0,10000" />

    <!-- 设置文本 -->
    <text class="text" x="350" y="350" font-size="200" fill="red">36</text>
</svg>
webp

AI 还是有点兼容性问题……

这里将 stroke-dasharray="0,10000" 间隙设置得很大，是为了只显示一个点。虚线的数值可以控制进度条的进度。

写个 JS 控制进度条逻辑。

js
var progressDom = document.querySelector('.progress');
var textDom = document.querySelector('.text');

function rotateCircle(percent) {
    // 获取 SVG 圆形的长度，通过进度来计算长度并输出总长
    var circleLength = Math.floor(2 * Math.PI * parseFloat(progressDom.getAttribute("r")));
    var value = percent * circleLength / 100;

    // 颜色设置 RGB: 255,0,0 -> 0,191,255
    var red = 255 + parseInt((0 - 255) / 100 * percent);
    var green = 0 + parseInt((191 - 0) / 100 * percent);
    var blue = 0 + parseInt((255 - 0) / 100 * percent);

    // 设置 stroke-dasharray 属性
    progressDom.setAttribute("stroke-dasharray", value + ",10000");
    progressDom.setAttribute("stroke", `rgb(${red},${green},${blue})`);

    // 设置文本内容和颜色
    textDom.innerHTML = percent + '%';
    textDom.setAttribute("fill", `rgb(${red},${green},${blue})`);
}

// 30 毫秒改变进度
let num = 0;
setInterval(() => {
    num++;
    if (num > 100) {
        num = 0;
    }
    rotateCircle(num);
}, 30);

完整代码和效果：

html
<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
        .text {
            text-anchor: middle;
            dominant-baseline: middle;
        }

        body {
            text-align: center;
        }
    </style>
</head>

<body>
    <svg xmlns="http://www.w3.org/2000/svg" height="700" width="700">
        <!-- 设置底色的圆环 -->
        <circle cx="350" cy="350" r="300" fill="none" stroke="grey" stroke-width="40" stroke-linecap="round" />

        <!-- 设置进度条 -->
        <circle class="progress" transform="rotate(-90,350,350)" cx="350" cy="350" r="300" fill="none" stroke="red"
            stroke-width="40" stroke-linecap="round" stroke-dasharray="0,10000" />

        <!-- 设置文本 -->
        <text class="text" x="350" y="350" font-size="200" fill="red">36</text>
    </svg>

    <script>
        var progressDom = document.querySelector('.progress');
        var textDom = document.querySelector('.text');

        function rotateCircle(percent) {
            // 获取 SVG 圆形的长度，通过进度来计算长度并输出总长
            var circleLength = Math.floor(2 * Math.PI * parseFloat(progressDom.getAttribute("r")));
            var value = percent * circleLength / 100;

            // 颜色设置 RGB: 255,0,0 -> 0,191,255
            var red = 255 + parseInt((0 - 255) / 100 * percent);
            var green = 0 + parseInt((191 - 0) / 100 * percent);
            var blue = 0 + parseInt((255 - 0) / 100 * percent);

            // 设置 stroke-dasharray 属性
            progressDom.setAttribute("stroke-dasharray", value + ",10000");
            progressDom.setAttribute("stroke", `rgb(${red},${green},${blue})`);

            // 设置文本内容和颜色
            textDom.innerHTML = percent + '%';
            textDom.setAttribute("fill", `rgb(${red},${green},${blue})`);
        }

        // 30 毫秒改变进度
        let num = 0;
        setInterval(() => {
            num++;
            if (num > 100) {
                num = 0;
            }
            rotateCircle(num);
        }, 30);
    </script>
</body>

</html>
