全文

[2005.03492] Text Recognition in the Wild: A Survey (arxiv.org)

内容

总结场景文本识别的基本问题和研究现状
提出新的见解和想法
对公共资源进行全面审查
指出今后的工作方向

INTRODUCTION

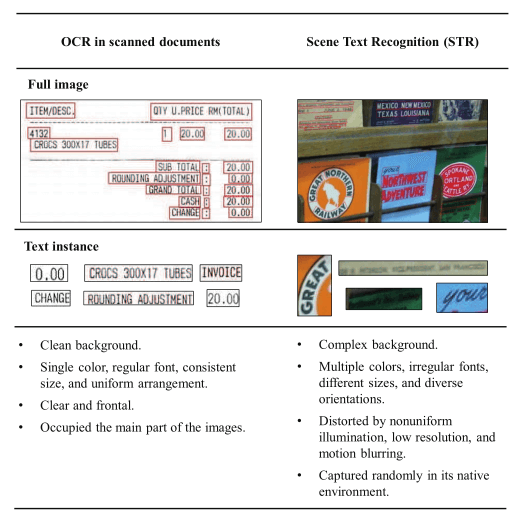

分析了场景文本与扫描文本相比：

字体更不规则，更具多样性
噪声更多
摄影角度更复杂

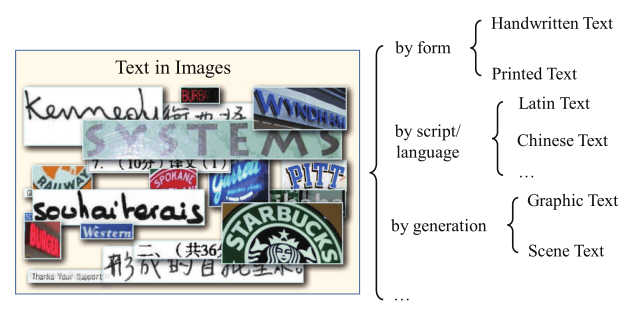

对于场景识别领域：

by form
- Handwritten Text
- Printed Text
by script / language
- Latin Text
- Chinese Text
- …
by generation
- Graphic Text
- Scene Text

BACKGROUND

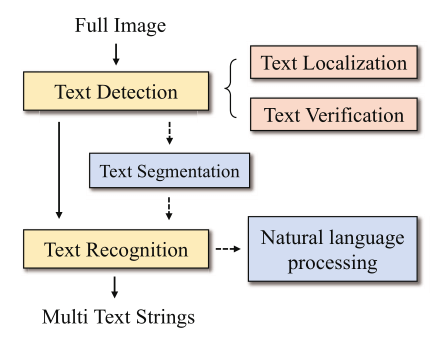

对于一个 End-to-end system 端到端系统：

输入 Full Image
文本检测 Text Dection（分为基于回归和基于实例分割）
1. 文本本地化 Text Localization（画框框：DNN）
2. 文本验证 Text Verification（判断框框是文本还是非文本：先验知识、支持向量机 SVM、条件随机场 CRFs、CNN）
文本分割 Text Segmentation
1. 文本行分割
2. 字符分割（早期）
文本识别 Text Recognition（将文本实例图像转换为目标图像序列早期：梯度描述符直方图、连接组件、笔画宽度变换，最近 deep learning encoder-decoder）
识别后处理：NLP

特殊问题：

字母识别 Script identification 预测给定文本的图像的字母
文本增强 Text enhancement 恢复退化的文本，提高文本分辨率，除去文本的扭曲、去除背景
文本跟踪 Text tracking 保持文本位置的完整性，在视频中相邻帧之间跟踪文本
自然语言处理 NLP

METHODOLOGIES

STR 两个类别：

基于分割的方法（将文本行视为一个整体）
无分割方法（需要准确检测单个字符，字符检测器 / 分割器的质量通常制约着识别性能，基于分割的识别器无法建模单个字符以外的上下文信息）
- CTC (Connectionist Temporal Classification)是一种避开输入与输出手动对齐的一种方式，是非常适合语音识别或者 OCR 这种应用的
- 注意力

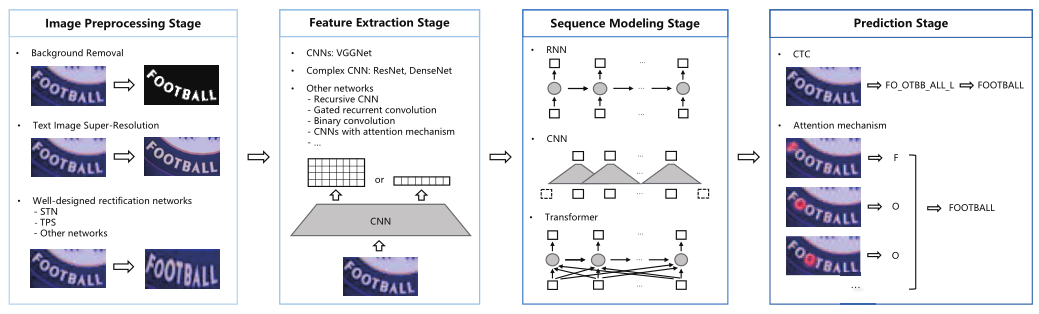

无分割 STR 中，Image Preprocessing Stage 和 Sequence Modeling Stage 不是必须的

Image Preprocessing Stage 图像预处理
- Background Removal 背景去除，使用 GAN [128]
- Text Image Super-Resolution 文字图像超分辨率 TextSR [198]
- Well-designed rectification networks 矫正图像
  - STN 空间变换网络 [80]
  - TPS 薄板样条插值(Thin Plate Spline) [202]
  - Other networks
Feature Extraction Stage 特征提取阶段（将输入文本图像映射到反映字符识别相关的属性表示，同时抑制不相关的特征）
- CNNs: VGGNet
- Complex CNN: ResNet, DenseNet
- Other networks
  - Recursive CNN
  - Gated recurrent concolution
  - Binary convolution
  - CNNs with attention mechanism
Sequence Modeling Stage 序列建模捕捉字符序列内的上下文信息，以便下一阶段预测每个字符
- RNN
- CNN
- Transformer
Prediction Stage
- CTC [57]
  - 计算成本很大，存在峰值分布，难以应用二维应用问题（不规则场景文本识别）
- 注意力机制 [6]
  - 需要更多的存储和计算、文本序列太长不好训练、只集中少数字符类别类别语言、中文不一定好使
- 聚合交叉熵函数 [208]

Liao 等人[129]及其扩展工作[98]使用 RoIAlign[65]来保存更准确的位置信息，检索每个字符作为通用对象，并使用字符级注释组成最终文本。
Feng 等[45]生成密集检测四边形，并使用所提出的 RoISlide 将从每个四边形裁剪的特征转换为整流特征。然后将所有文本特征输入基于 ctc 的识别器，使框架免于字符级注释。
Wang 等人[188]没有将文本检测分支制定为边界盒提取或实例分割任务，而是在边界上本地化了一组点，并采用 TPS[202]变换来平坦每个文本的特征。
Qiao 等[148]提出了形状变换模块，迭代生成潜在基点，利用 TPS 将检测到的文本区域转化为不需要额外参数的规则形态。
Liu 等[115]引入参数化 Bezier 曲线自适应拟合任意形状的文本，并设计了一种新的 BezierAlign 层来精确计算弯曲形状文本实例的卷积特征。
上述双线性插值方法的目的是将不规则形状的特征校正为轴向特征，用于文本识别器，其区别在于生成采样网格的方式。然而，Qin 等人[150]认为特征校正是泛化不规则形状文本的关键瓶颈。他们引入了 RoI 掩蔽来过滤掉相邻的文本和背景，这使得识别器不需要校正。
Xing 等[210]直接在完整特征上进行字符检测和识别，没有任何 RoI 操作

EVALUATIONS AND PROTOCOLS

数据集：

Synthetic Datasets 合成数据集
- Synth90k
  - 90k 个常见英语单词的 900 万个合成文本实例图像。文字通过随机转换和效果呈现在自然图像上，例如随机字体、颜色、模糊和噪声。
- SynthText
  - 80 万张图片和 600 万合成文本实例。与生成 Synth90k 数据集一样，文本示例使用随机选择的字体呈现，并根据局部表面方向进行转换。
- Verisimilar Synthesis
  - 500 万合成文本实例图像。给定背景图像和源文本，首先确定语义图和显著图，然后结合它们来识别语义上合理和合适的文本嵌入位置。
- UnrealText
  - 600K 合成图像和 1200 万剪裁文本实例。它是基于虚幻引擎 4 和 UnrealCV 插件开发

Realistic Datasets 真实数据集
- Regular Latin Datasets 常规拉丁数据集
  - IIIT5K-Words (IIIT5K)
  - 5000 个文本实例图像:2000 个用于训练，3000 个用于测试
  - Street View Text (SVT)
    - 350 张图像:100 张用于训练，250 张用于测试。一些图像被噪声、模糊和低分辨率严重损坏。
  - ICDAR 2003 (IC03)
    - 509 张图像:258 张用于训练，251 张用于测试
  - ICDAR 2011 (IC11)
    - 485 张图像
  - ICDAR 2013 (IC13)
    - 561 张图像:420 张用于训练，141 张用于测试
  - Street View House Number (SVHN)
    - 自然场景中超过 600,000 位的门牌号
- 弯曲拉丁数据集
  - StreetViewText-Perspective (SVT-P)
    - 包含 238 张图像和 639 个裁剪文本实例
  - CUTE80 (CUTE)
    - 包含 80 张高分辨率图像和 288 个裁剪文本实例
  - ICDAR 2015 (IC15)
    - 1500 张图像:1000 张用于训练，500 张用于测试。具体来说，它包含 2,077 个裁剪文本实例
  - COCO-Text
    - 包含 63,686 张图像和 145,859 个裁剪文本实例
  - Total-Text
    - 包含 1555 张图片和 11459 张裁剪文本实例图片。重点研究曲面场景文本识别。

Multilingual Datasets 多语言数据集
- Reading Chinese Text in the Wild (RCTW-17)
  - 12514 张图片:11514 张用于训练，1000 张用于测试
- Multi-Type Web Images (MTWI)
  - 包含 20,000 张图像。这是第一个由中文和拉丁文网络文本构建的数据集
- Chinese Text in the Wild (CTW)
  - 32,285 张高分辨率街景图像和 1,018,402 个字符实例
- SCUT-CTW1500
  - 1500 张图像:1000 张用于训练，500 张用于测试。特别是，它提供了 10,751 个裁剪文本实例图像，包括 3,530 个弯曲文本
- Large-Scale Street View Text (LSVT)
  - 包含 20,000 个测试样本，30,000 个完全注释的训练样本，以及 400,000 个带有弱注释的训练样本(即带有部分标签)
- Arbitrary-Shaped Text (ArT)
  - 10,166 张图像:5,603 张用于训练，4,563 张用于测试
- Reading Chinese Text on Signboard (ReCTS-25k)
  - 25,000 张图像:20,000 张用于训练，5,000 张用于测试
- Multi-lingual Text (MLT-2019)
  - 2 万张图像:1 万张用于训练(每种语言 1000 张)，1 万张用于测试。该数据集包括 10 种语言，代表 7 种不同的语言:阿拉伯语、孟加拉语、中文、德文、英语、法语、德语、意大利语、日语和韩语。每个语言的图像数量是相等的

评估协议：

拉丁字符
- Recognition Protocols
  - $WRA=\frac{W_r}{W}$
  - $WER=1-WRA=1-\frac{W_r}{W}$
- End-to-End Protocols
  - 在端到端识别下，对场景文本图像中的所有单词进行检测和识别。在单词检测下，只检测和识别词汇表中提供的单词。此外，还为候选转录提供了三个不同的词汇表:强上下文化、弱上下文化和通用(分别简称为S、W和G)
多语言
- Recognition Protocols
  - 传统的评价指标-归一化编辑距离（NED）： $NED=\frac{1}{N}\Sigma^N_{i=1}D(s_i,\hat s_i)/\max(l_i,\hat l_i)$
- End-to-End Protocols
  - 基于 NED 的 F-score
  - 平均 NED，AED

DISCUSSION AND FUTURE DIRECTIONS

泛化能力有待加强，模型在 COCO-Text 上都不太好使
评估协议
数据集不太好找
实际场景中噪声更多
图像预处理
端到端系统
大多数算法只对拉丁文本好使，对非拉丁文本不好使
安全性
STR 与 NLP 的结合
